磁性光束高度尺
麓邦商城 产品中心 实验室工具 磁性光束高度尺
参数规格
反馈
产品说明
  • 磁性光束高度尺带有公制和英制刻度线
  • 磁性光束高度尺底座磁铁提供吸附力
  • 带均匀散射阳极氧化保护膜
  • 螺纹构造立方提供稳定性
  • 磁性光束高度尺安装架适合水平和垂直光束测量

LBTEK 磁性光束高度尺用于光束高度测量,正面刻有公制和英制的刻度线,刻度旁边各有一列圆孔,用于通过激光,快速调整光路高度。尺底部带磁铁,可吸附在光学平台表面。螺纹构造立方常固定在MHG-130P的背面,以提高稳定性。磁性光束高度尺安装架可以垂直安装两个磁性光束高度尺,便于水平和垂直光束测量。

通用参数
材质
铝合金
表面处理
黑色阳极氧化
通光孔径
Ø2.0 mm
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

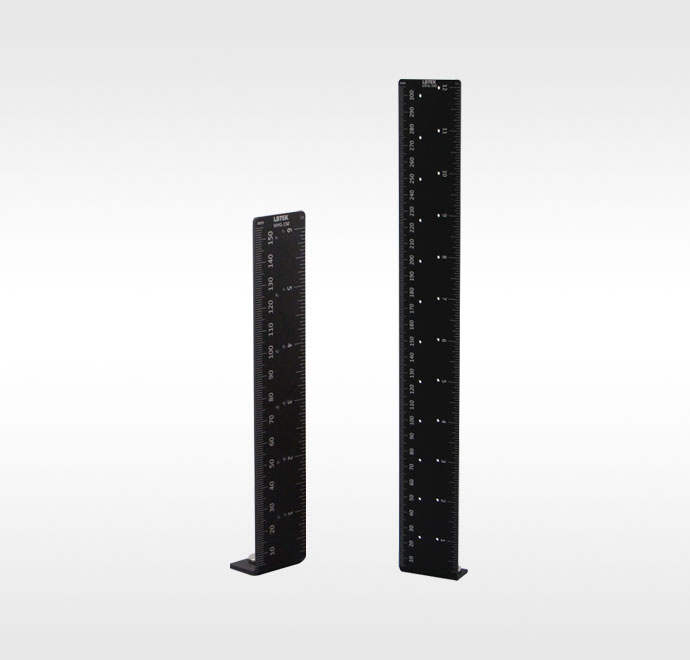

磁性光束高度尺
  • 刻度线间距为1.0 mm和1/16 英寸
  • 孔间距为25.0 mm和1英寸
  • 底座磁铁提供吸附力

LBTEK磁性光束高度尺MHG-150和MHG-300最大测量高度分别为155 mm和305 mm,正面刻有分度为1.0 mm和1/16 英寸的刻度线,用于光束高度测量。刻度旁边各有一列Ø2.0 mm的圆孔,孔间距分别为25.0 mm和1英寸,用于快速调整光路高度。每把尺的底部都有一个磁铁,可吸附在光学平台表面,其整体表面进行喷丸黑色阳极氧化处理,可以用来遮挡杂散光束,形成均匀的散射表面。

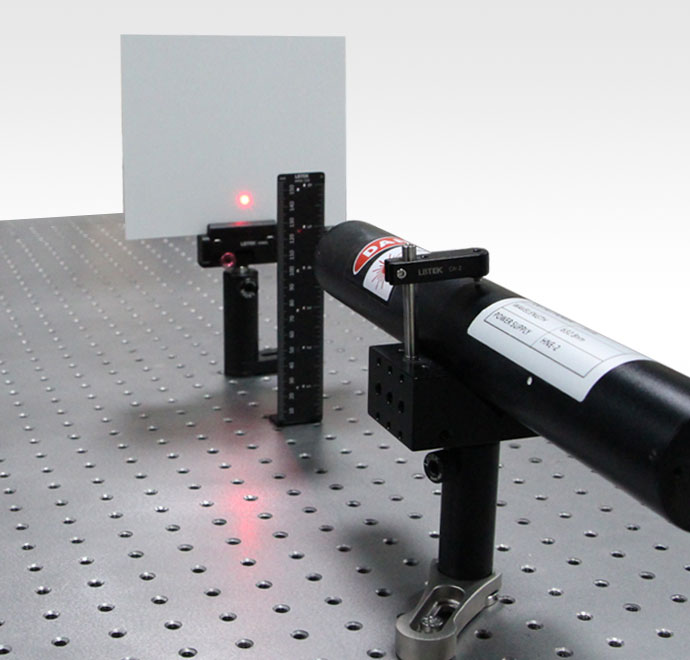

利用磁性高度尺调整光束高度
产品型号 尺寸 测量范围 单价 对比 发货日期
MHG-150 160 mm×30 mm ≤155 mm ¥199
当天
加入购物车
MHG-300 310 mm×40 mm ≤305 mm ¥347
当天
加入购物车

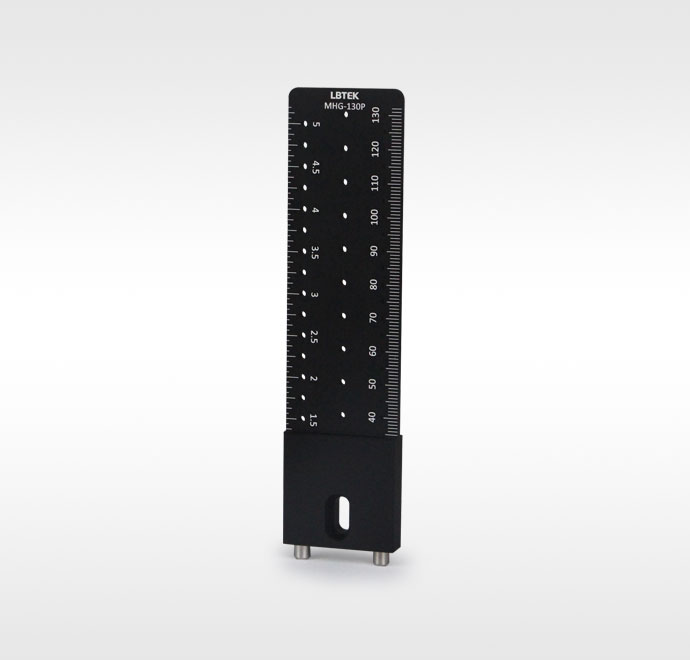

磁性光束高度尺,可安装至面包板
  • 刻度线间距为1.0 mm和1/16 英寸
  • 可兼容光学平台和面包板
  • 底座磁铁提供吸附力

LBTEK磁性光束高度尺MHG-130P最大测量高度为135 mm,正反面均刻有分度为1.0 mm和1/16 英寸的刻度线,用于光束高度测量。公制、英制刻度旁边和中心线上分别有一列Ø1.0 mm、Ø2.0 mm和Ø2.0 mm圆孔,孔间距分别为5.0 mm、1/4英寸和10.0 mm,用于快速调整光路高度和通过激光束。每把尺的底部都有一个磁铁,可吸附在光学平台表面,底部有一对Ø5.0 mm定位销,可插入孔间距为25.0 mm的光学平台或面包板中。

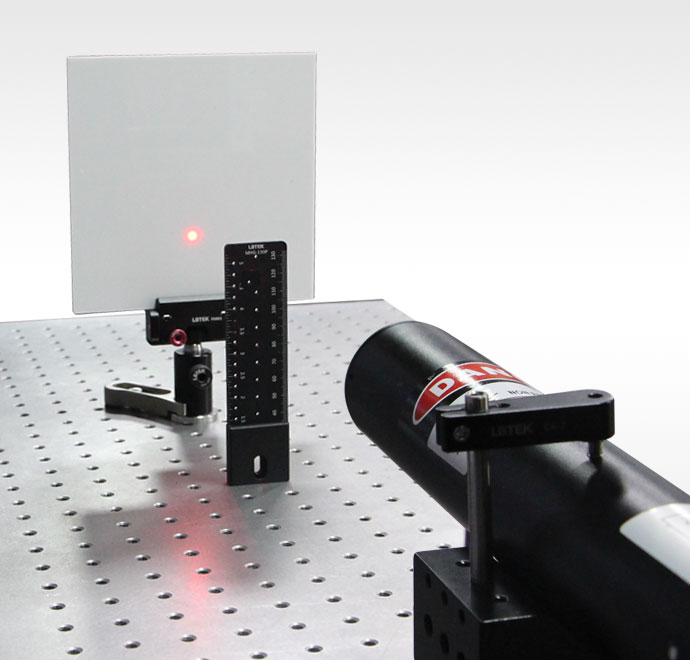

激光通过MGH-130P上的一个小孔
产品型号 尺寸 测量范围 单价 对比 发货日期
MHG-130P 138 mm×35 mm ≤135 mm ¥694
当天
加入购物车

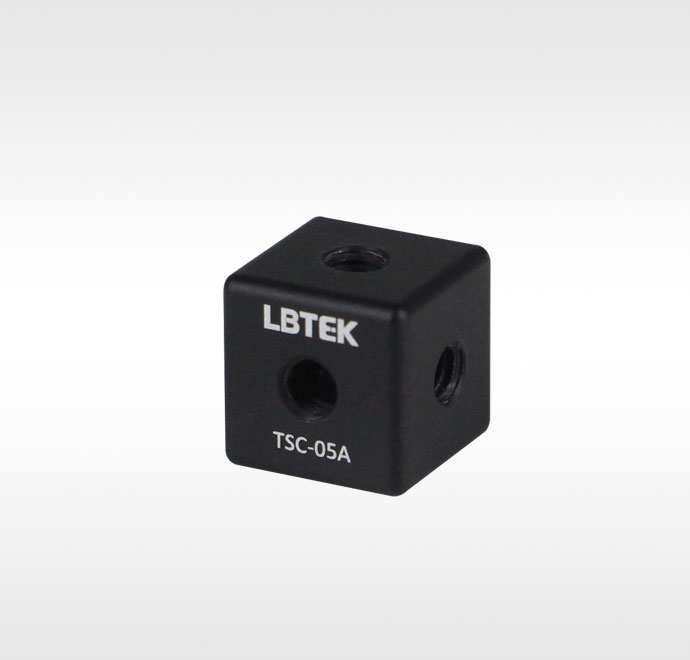

螺纹构造立方
  • 一体式铝质结构,具有出色的刚度
  • 螺纹孔规格:M4
  • 外形尺寸:12.7×12.7×12.7 mm

LBTEK螺纹构造立方由整个铝块加工而成,具有出色的刚度,适合用来搭建高稳定性结构。每个侧面的中心都有一个M4螺纹孔,最多可连接六个光机械件。使用非磁表面时,常用TSC-05A安装于MHG-130P背面将其固定,以提高稳定性。

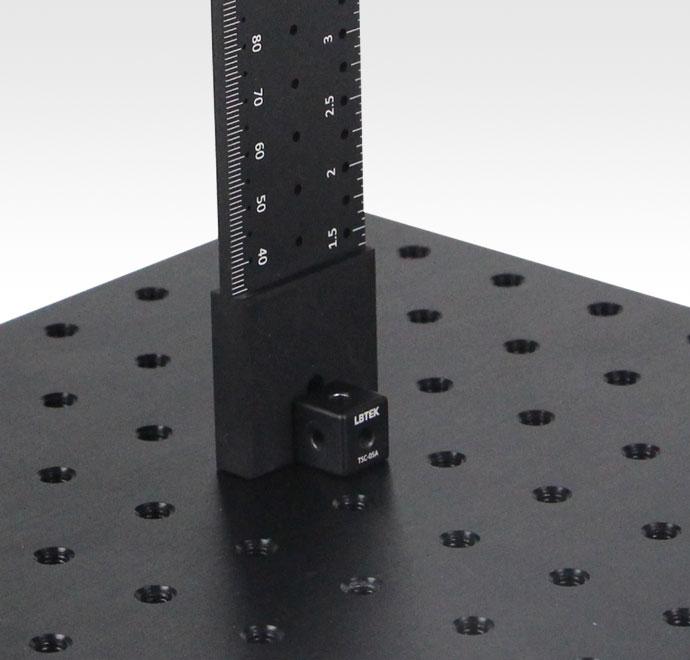

使用非磁表面时,常将TSC-05A固定在MHG-130P的背面,以提高稳定性
产品型号 材料 表面处理 单价 对比 发货日期
TSC-05A 6061-T6铝合金 黑色阳极氧化 ¥90
当天
加入购物车

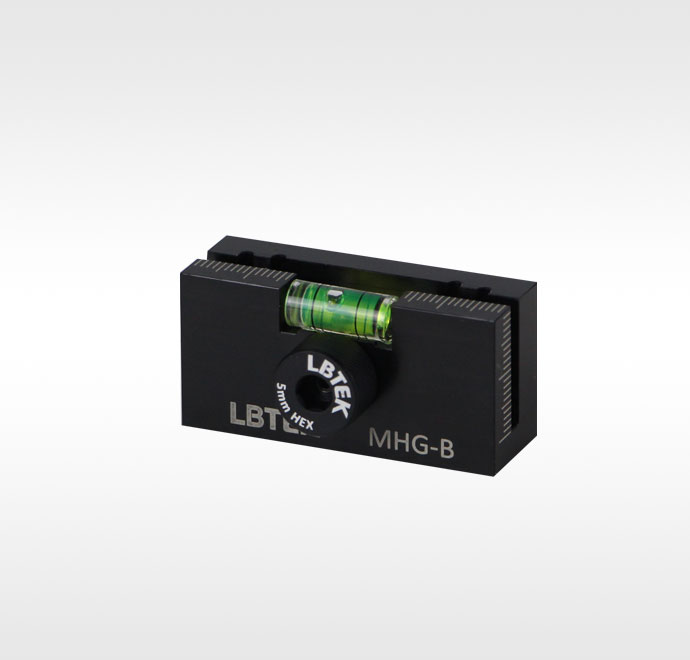

磁性光束高度尺安装架
  • 垂直安装两个磁性光束高度尺
  • 适合水平和垂直光束测量
  • 可将紫外/红外检测卡安装于磁性光束高度尺
  • 内置水平仪,便于水平调节
  • 激光刻度,分度为1.0 mm

LBTEK MHG-B安装架可将两个磁性光束高度尺以90°角安装。这样既能调节激光水平,也能测量光束在平台上的高度。安装架由耐用的黑色POM构造,内置一个气泡水平仪,辅助观察安装部件的水平状态。气泡位于两个刻度的中心时,安装架是水平的(注意,水平仪与安装架为线接触胶合,使用时请勿用力掰动水平仪)。安装架的三个侧面都有1.0 mm分度的激光刻度,这些标记可用于指示已安装的部件水平移动了多少。如右图所示,安装架顶部有一个通槽,用于匹配磁性光束高度尺,装配后,安装架可以在高度尺上自由竖直平移,然后可以将第二把磁性光束高度尺或检测卡置于第一把尺与支架前面之间的空间中。所有部件通过手拧螺丝锁紧。

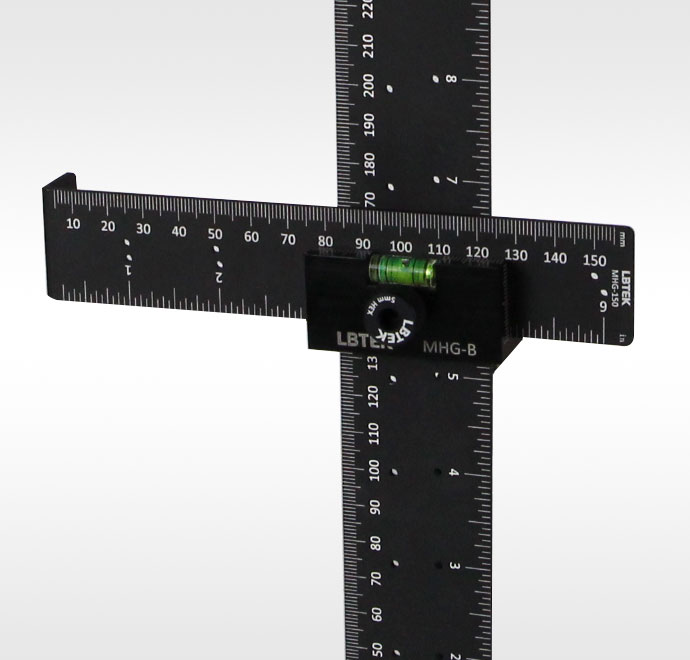

使用MHG-B安装架将MHG-150以90°安装在MHG-300上
产品型号 材质 单价 对比 发货日期
MHG-B POM ¥290
当天
加入购物车
×
