平凹透镜，N-SF11，增透膜：1100 nm-1650 nm—

产品说明

光学材质：N-SF11
工作波长：1100 nm-1650 nm（增透膜）
低阿贝数、高色散
用途：成像、扩束或缩束

平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。因为N-SF11具有较低的阿贝数，LBTEK选择使用N-SF11制作焦距更小的透镜，并且N-SF11透镜更加适用于特别严苛（酸性和碱性）的环境。除了N-SF11平凹透镜以外， LBTEK还提供N-BK7、紫外熔融石英和氟化钙平凹透镜，N-BK7是最常用于高质量光学元件的材料，广泛应用于可见光和近红外应用领域， UV熔融石英在紫外波段具有很好的透过率和较低的热膨胀系数，而氟化钙具有极高的损伤阈值和化学惰性。 LBTEK提供未镀膜平凹透镜和400-700 nm、700-1100 nm、1100-1650 nm三种增透膜透镜。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

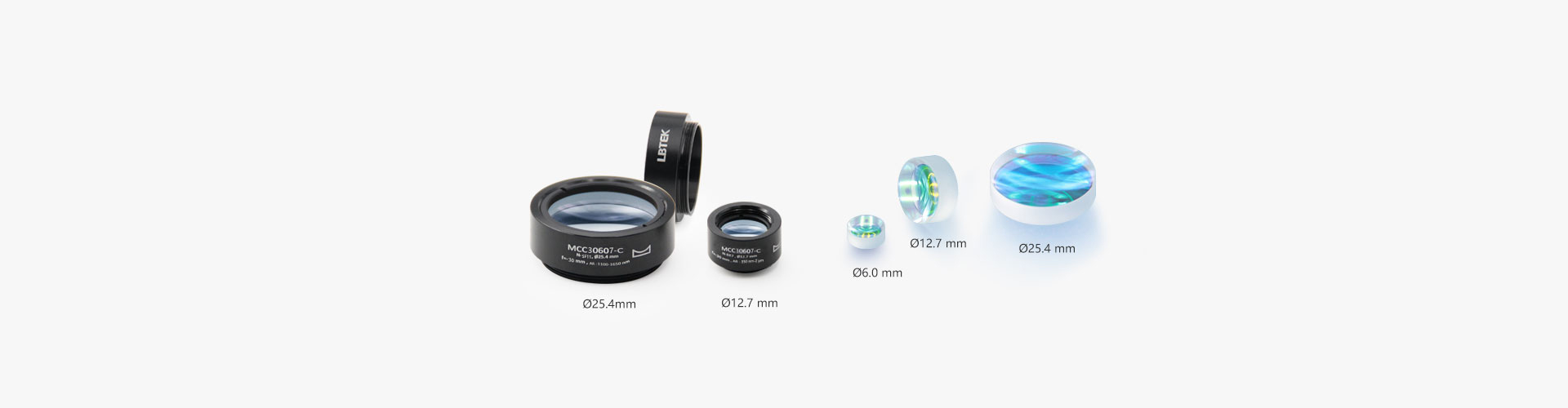

示意图/演示视频

通用参数

光学元件材质 N-SF11	工作波长 1100 nm-1650 nm
焦距公差 ±1%	设计波长 587.6 nm
表面光洁度（划痕/麻点） 40/20	平面平整度（@633 nm） λ/2
曲面光圈 3	曲面局部光圈 0.5
偏心度 ≤3 arcmin

透镜推荐安装方式

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面，其它尺寸的透镜需要通过卡环固定在透镜镜架里面。	Ø12.7 mm光学元件安装方式	① 固定式透镜镜架FLF05 ×1	② Ø12.7 mm透镜 ×1
	Ø25.4 mm光学元件安装方式	① 固定式透镜镜架FLF1 ×1	② Ø25.4 mm透镜 ×1
	Ø50.8 mm光学元件安装方式	① 固定式透镜镜架FLF2 ×1	② Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面；其它尺寸透镜需要通过卡环固定在同轴安装板里面。	Ø12.7 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A ×1	② 螺纹转接件SM1-SM05B ×1	③ Ø12.7 mm透镜 ×1
	Ø25.4 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A（带卡环）×1	-	③ Ø25.4 mm透镜 ×1
	Ø50.8 mm光学元件安装方式	① 60 mm同轴安装板OPB-9B（带卡环）×1	-	③ Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面；其它尺寸透镜需要通过卡环固定在透镜套筒里面。	Ø12.7 mm光学元件安装方式	① Ø12.7 mm透镜套筒SM05-25A ×1	② Ø12.7 mm透镜 ×1
	Ø25.4 mm光学元件安装方式	① Ø25.4 mm透镜套筒SM1-12.5A ×1	② Ø25.4 mm透镜 ×1
	Ø50.8 mm光学元件安装方式	① Ø50.8 mm透镜套筒SM2-25A ×1	② Ø50.8 mm透镜 ×1

未安装透镜推荐安装方式

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面，其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜镜架上面。	Ø12.7 mm光学元件安装方式	① 固定式透镜镜架FLF05（带卡环）×1	② Ø12.7 mm未安装透镜 ×1	③ 卡环SM05R ×1
	Ø12.7 mm光学元件安装方式	④ 卡环扳手OWR-05A ×1
	Ø25.4 mm光学元件安装方式	① 固定式透镜镜架FLF1（带卡环）×1	② Ø25.4 mm未安装透镜 ×1	③ 卡环SM1R ×1
	Ø25.4 mm光学元件安装方式	④ 卡环扳手OWR-1A ×1
	Ø50.8 mm光学元件安装方式	① 固定式透镜镜架FLF2（带卡环）×1	② Ø50.8 mm未安装透镜 ×1	③ 卡环SM2R ×1
	Ø50.8 mm光学元件安装方式	④ 卡环扳手OWR-2A ×1

LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面；Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面，然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在同轴安装板里面，。	Ø12.7 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A（带卡环）×1	② 螺纹转接件SM1-SM05B ×1	③ Ø12.7 mm透镜套筒SM05-8A（带卡环）×1
	Ø12.7 mm光学元件安装方式	④ Ø12.7 mm未安装透镜 ×1	⑤ 卡环SM05R ×1	⑥ 卡环扳手OWR-05A ×1
	Ø25.4 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A（带卡环）×1	④ Ø25.4 mm未安装透镜×1	⑤ 卡环SM1R×1
	Ø25.4 mm光学元件安装方式	⑥ 卡环扳手OWR-1A×1
	Ø50.8 mm光学元件安装方式	① 60 mm同轴安装板OPB-9B（带卡环）×1	④ Ø50.8 mm未安装透镜×1	⑤ 卡环SM2R×1
	Ø50.8 mm光学元件安装方式	⑥ 卡环扳手OWR-2A×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜套筒里面。	Ø12.7 mm光学元件安装方式	① Ø12.7 mm透镜套筒SM05-25A（带卡环）×1	② Ø12.7 mm未安装透镜 ×1	③ 卡环SM05R ×1
	Ø12.7 mm光学元件安装方式	④ 卡环扳手OWR-05A ×1
	Ø25.4 mm光学元件安装方式	① Ø25.4 mm透镜套筒SM1-12.5A（带卡环）×1	② Ø25.4 mm未安装透镜 ×1	③ 卡环SM1R ×1
	Ø25.4 mm光学元件安装方式	④ 卡环扳手OWR-1A ×1
	Ø50.8 mm光学元件安装方式	① Ø50.8 mm透镜套筒SM2-25A（带卡环）×1	② Ø50.8 mm未安装透镜 ×1	③ 卡环SM2R ×1
	Ø50.8 mm光学元件安装方式	④ 卡环扳手OWR-2A ×1

平凹透镜

一、定义

平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。

图1 平凹透镜光路示意图。

二、特点

1、扩束，成像，缩束；

2、材料：N-BK7，UVFS，CaF₂，N-SF11；

3、尺寸：6.0 mm，25.4 mm。

三、说明

在无限共轭条件下平凹透镜的像差比双凹透镜小，而光学系统中平凹透镜比双凹透镜更容易对准且可以适当减小球差，另外在高能脉冲激光应用中，从平面一侧入射可以明显减少凹面反射光聚焦形成的光斑，减小闪光；

双凹透镜在光束发散、扩束等对称的光路中使用，入射光与出射光彼此镜像，并且在共轭比为0.2-5的光学系统中使用时，效果比平凹透镜好。

四、增透膜

增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下，当共轭比大于5：1或接近无限共轭(准直的光在镜头的一端)，平凸/凹透镜或消色差胶合透镜将会是更好的选择。当有限共轭比在5：1到1：5之间时，双凸/凹透镜的使用效果会更理想。

表1 不同透镜形状的效果对比

六、材料选择

玻璃材料的选择十分重要，不同的玻璃类型具有不同的特性。LBTEK提供多种玻璃材料可选，通常以折射率和色散对玻璃类型进行划分，另外，不同的玻璃类型具有不同的透射波长区域，每种玻璃的化学，耐热与机械性能也会有所不同。表2列出了常用玻璃材料的特性。

表2 常用玻璃材料特性

表3列出了LBTEK各透镜标准品可提供的材料，除下表所示，LBTEK还提供不同材质、尺寸以及膜系的产品定制服务，如有特殊需求请联系LBTEK技术支持。

表3 LBTEK各透镜标准品可提供的材料

该应用选取LBTEK标准平凹透镜和平凸透镜组合搭建激光扩束系统。从光纤中输出的准直激光，依据光束放大倍数Ratio=D/d，选择平凹，平凸透镜的焦距，按照示意图所示f1、f2焦距关系需满足Ratio=D/d=f2/f1，达到扩束效果，如果需要缩小光束，则光路示意图中光路反向，同时透镜焦距比满足Ratio=d/D=f1/f2，光路系统中，采用LBTEK标准的透镜安装架及接杆支架和底座，顶部用标准的Ø6mm接杆确保两透镜光轴高度一致。

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

平凹透镜，N-SF11，增透膜：1100 nm-1650 nm

基片材质：N-SF11
工作波长：1100 nm-1650 nm（增透膜）
用途：成像、扩束或缩束
预安装机械外壳

LBTEK平凹透镜具有负焦距常用于成像或光束准直等应用。因为N-SF11具有较低的阿贝数，因此LBTEK选择使用经RoHS认证的N-SF11制作多种焦距更小的透镜，并且N-SF11透镜更加适用于特别严苛（酸性或碱性）的环境。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

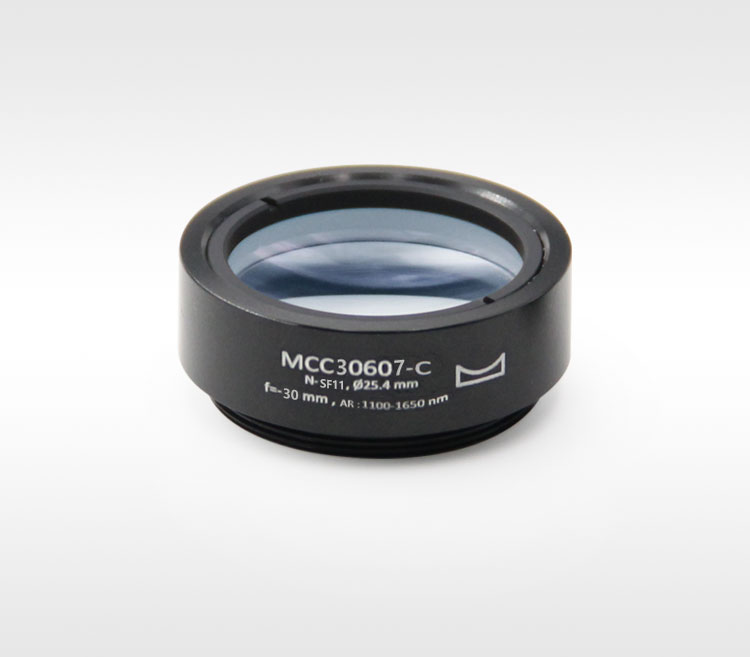

LBTEK透镜外壳表面均刻有产品型号等信息

	产品型号	直径	焦距	单价	对比	发货日期
	MCC30607-C	25.4 mm	-30.0 mm	￥371		当天		加入购物车

平凹透镜，N-SF11，增透膜：1100 nm-1650 nm，未安装

基片材质：N-SF11
工作波长：1100 nm-1650 nm（增透膜）
用途：成像、扩束或缩束

LBTEK平凹透镜具有负焦距常用于成像或光束准直等应用。因为N-SF11具有较低的阿贝数，因此LBTEK选择使用经RoHS认证的N-SF11制作多种焦距更小的透镜，并且N-SF11透镜更加适用于特别严苛（酸性或碱性）的环境。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

LBTEK未安装透镜适用于搭建紧凑型系统

	产品型号	直径	焦距	单价	对比	发货日期
	CC30025-C	6.0 mm	-6.0 mm	￥240		当天		加入购物车
	CC30607-C	25.4 mm	-30.0 mm	￥284		当天		加入购物车

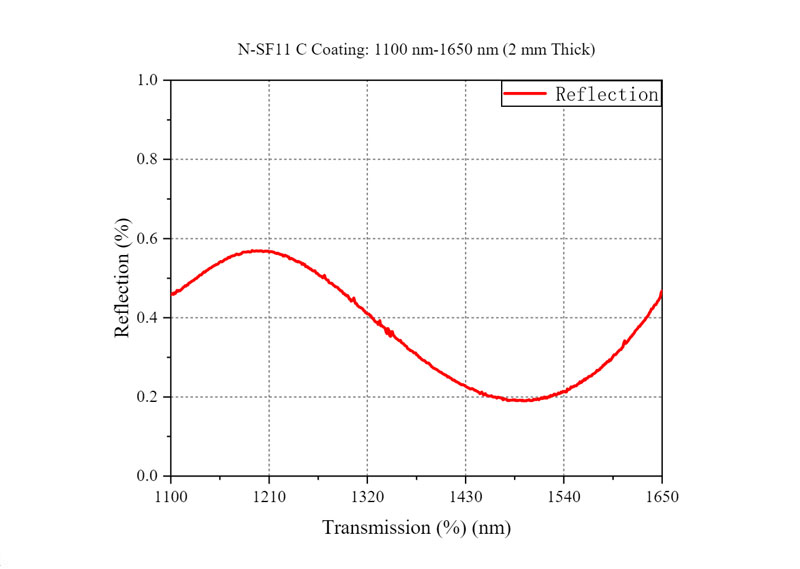

产品型号	波长	当前波长(nm)	当前透射率(%)
