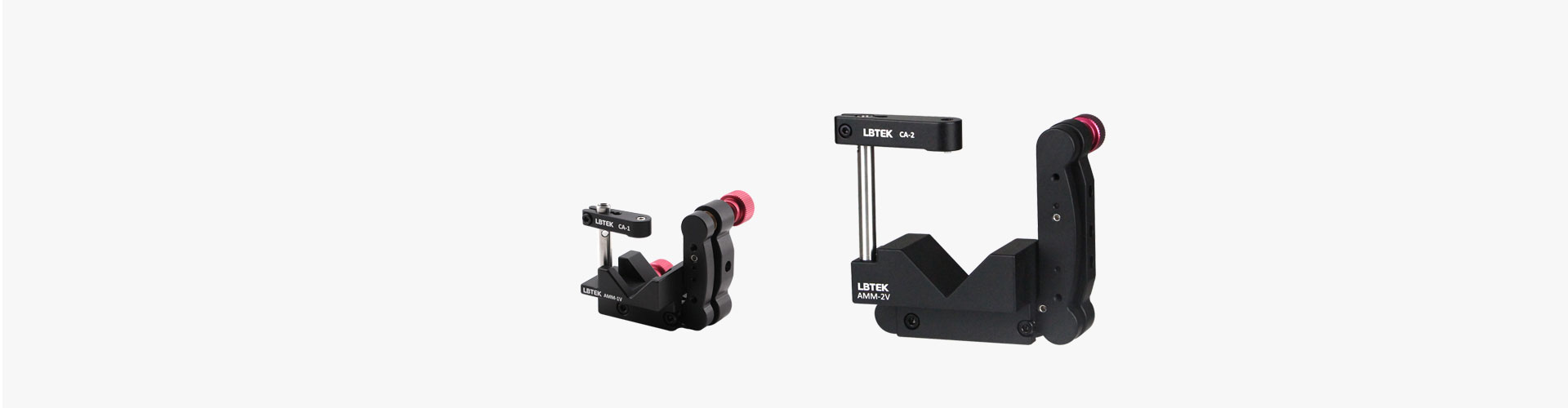

LBTEK 二维可调式V型光学安装架适用于安装圆柱形的光学或机械元件，通过调节压臂，两个精密调节螺纹副实现±4 °俯仰和偏摆调节，0.4 °/转调节精度。后板带有M4沉头孔，可用于连接光学接杆。AMM-1V可以夹持直径范围2 mm~21 mm的元件，AMM-2V可以夹持直径范围7 mm~42 mm的元件。
|
材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
俯仰/偏摆角度
±4 °
|
俯仰/偏摆角度精度
0.4 °/转
|

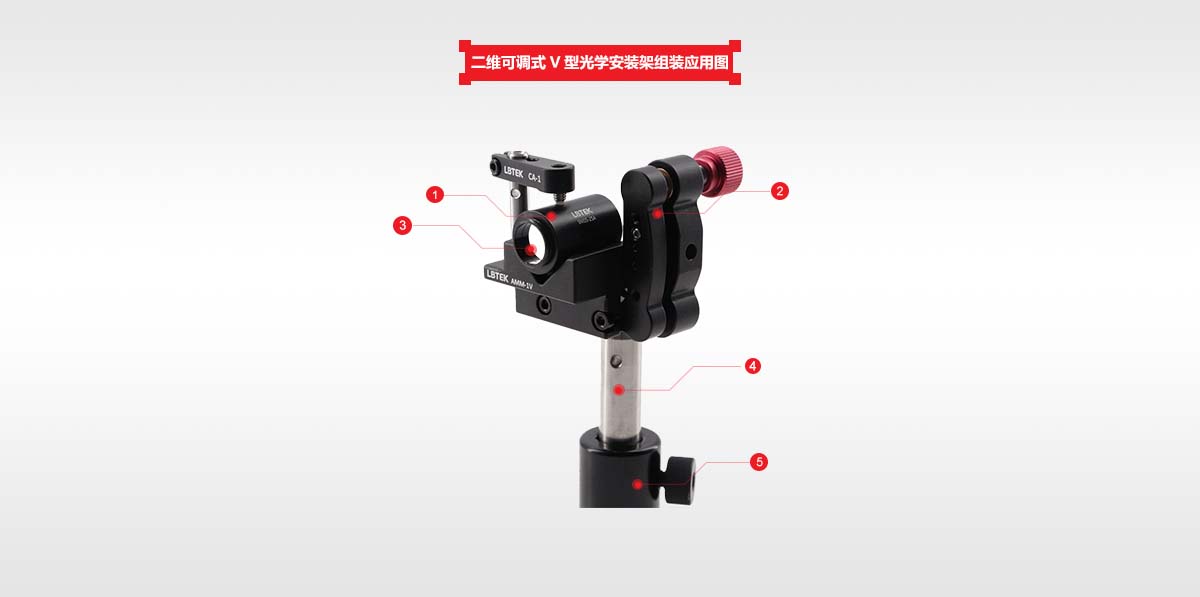

| LBTEK 二维可调式V型光学安装架组装应用图 | ① 透镜套筒SM05-12.5A×1 | ② 二维可调式V型安装架AMM-1V×1 | ③ 金属膜平面反射镜PM05-UVAL×1 |
| ④ Ø12.7mm不锈钢光学接杆OP-40×1 | ⑤ 底座式Ø12.7 mm接杆支架PH-40B×1 |

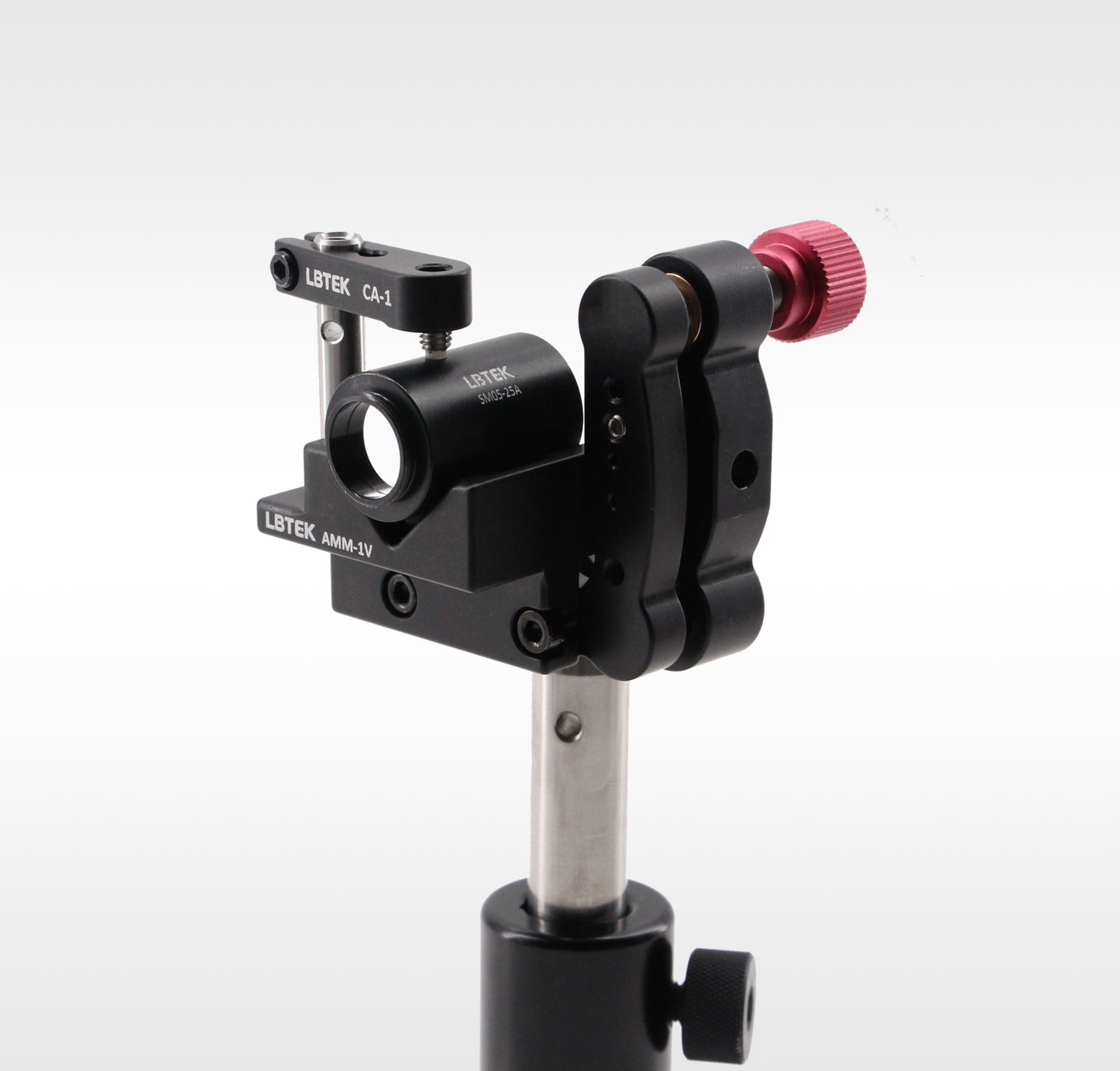

LBTEK 二维可调式V型光学安装架适用于安装圆柱体的光学或机械元件，如偏振棱镜、透镜套筒等。通过调节压臂的高度和胶头螺钉伸出量，可安装直径2 mm~21mm/7 mm~42 mm的圆柱体，其中压臂可拆卸。两个M6×0.25精密调节螺纹副实现±4°俯仰和偏摆调节，0.4°/转调节精度。后板带有2个M4沉头孔，附带一颗M4×10薄头螺丝用于连接光学接杆。
| 产品型号 | 适用产品 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
AMM-1V | 直径2 mm~21 mm的圆柱体光学/机械元件 | ￥695 | 当天 |
|
加入购物车 | |
|
|
AMM-2V | 直径7 mm~42 mm的圆柱体光学/机械元件 | ￥993 | 当天 |
|
加入购物车 |
