产品说明

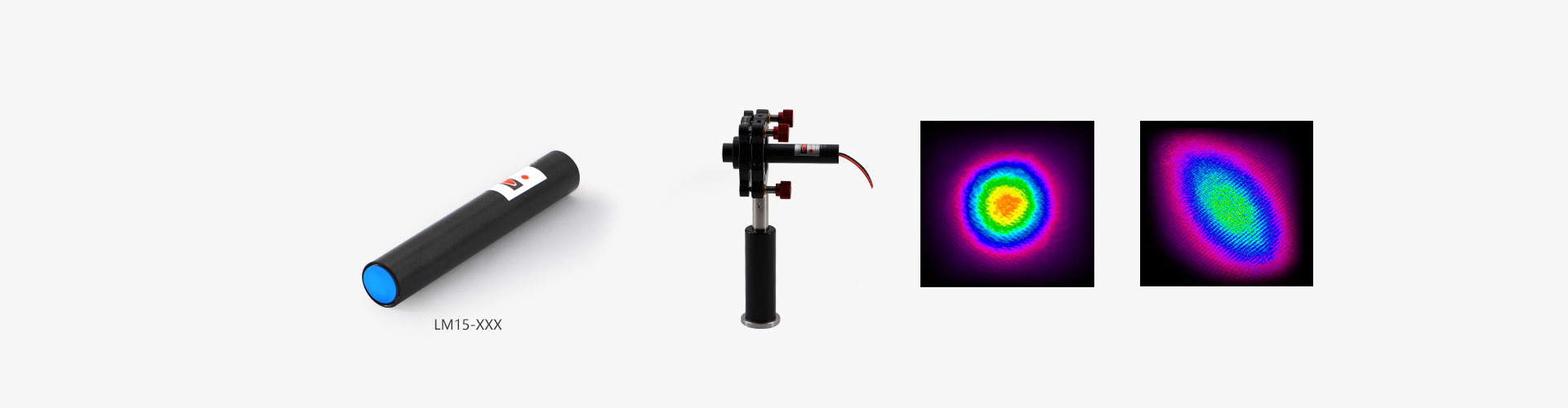

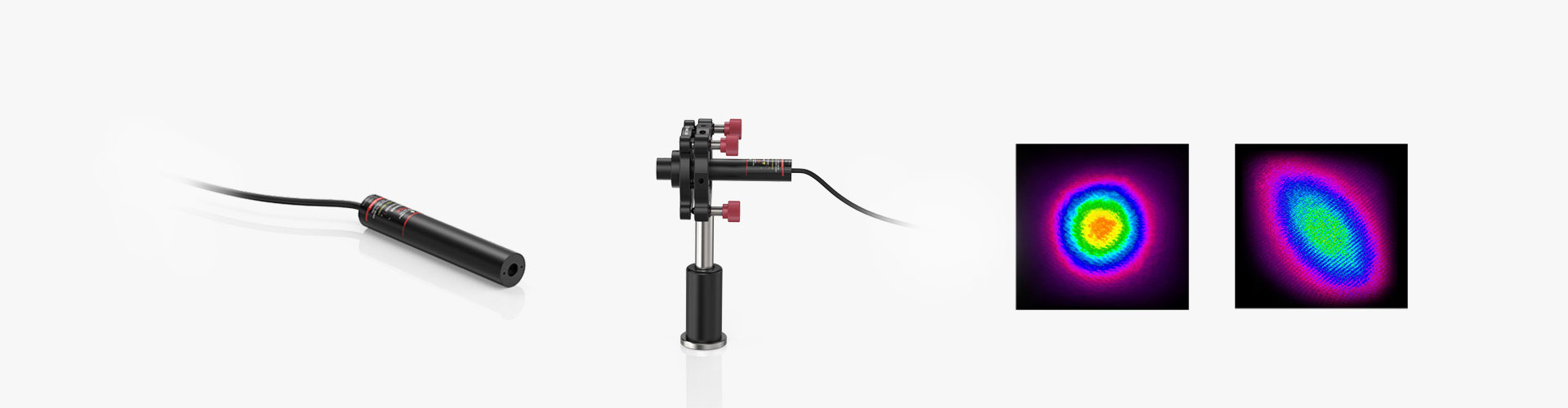

准直输出圆形或椭圆形状光束
在405 nm-1064 nm 区间内提供8种中心波长可选
输出功率：~5 mW

LD激光模组主要由激光二极管与驱动电源构成，同激光器相比，LD激光模组具有效率高、体积小、寿命长等优点。LBTEK LD激光模组自带准直头，能在405 nm、445 nm、520 nm、635 nm、660 nm、780 nm及1064 nm的中心波长下输出功率约~5 mW的准直光斑。1064 nm型号输出为圆形光斑，其余型号激光模组输出椭圆光斑。由于激光二极供电电压不同，每个激光模组配套有 DC稳压电源（3V/6V），购买多款型号时需注意电压适配，以免供电不足降低功率或对电路板造成损害，具体光斑尺寸及适配电压可见于产品型号下详细参数表。LBTEK提供的LD激光模组功率稳定、抗干扰性能优良，机械强度高，不易损坏，便于安装。

通用参数

外壳尺寸 Ø15 mm×90 mm	输出功率 ~5 mW
偏振消光比＞50：1	轴向偏移 ≤5 mrad
发散角 ≤1.5 mrad	功率稳定性 ≤1%（1 min），≤2%（8 hour），25℃

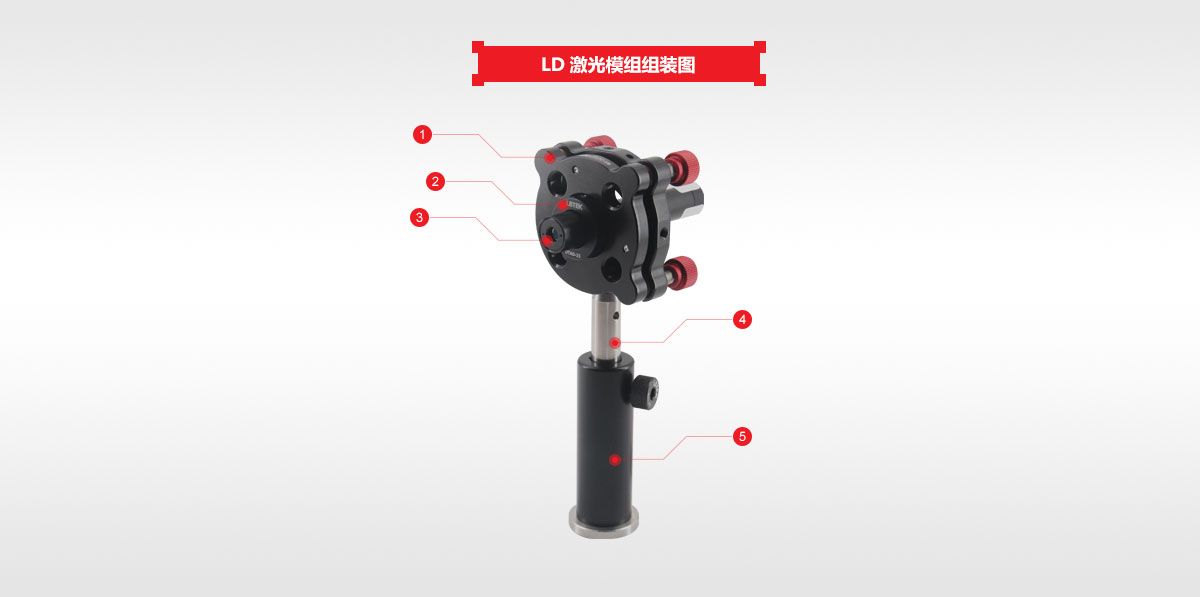

LBTEK LD激光模组组装图	① 30 mm同轴系统反射镜架，紧定螺丝固定AMC-1B×1	② 光壁转接件UTAD-15×1	③ LD激光模组LM15-780×1
LBTEK LD激光模组组装图	④ Ø12.7mm不锈钢光学接杆OP-50×1	⑤ 底座式Ø12.7 mm接杆支架PH-50B×1	-

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

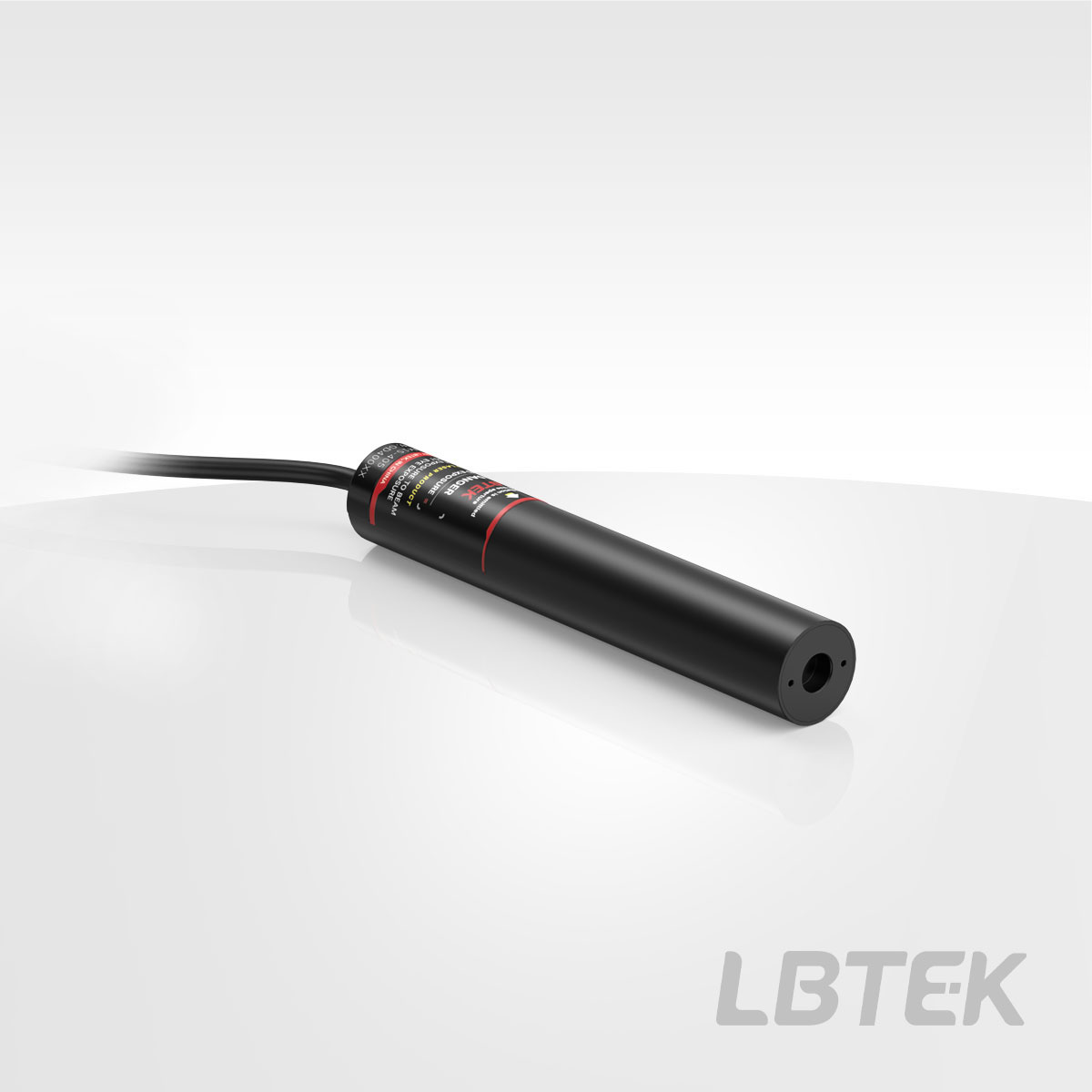

LD激光模组，输出功率5 mW

输出功率5 mW
稳定输出，功率稳定性≤2%（8 hour）
使用时需注意模组散热

LBTEK所提供的LD激光模组包含激光二极管与相应的适配电源，二极管的外壳直径为15 mm，可与光壁转接环UTAD-15配合成为直径25.4 mm的组合件，用户可根据自身需求选择合适的光学安装架，LBTEK提供激光模组定制服务，包括定制不同波长、尺寸及输出功率等指标，具体定制需求，请联系LBTEK技术支持。

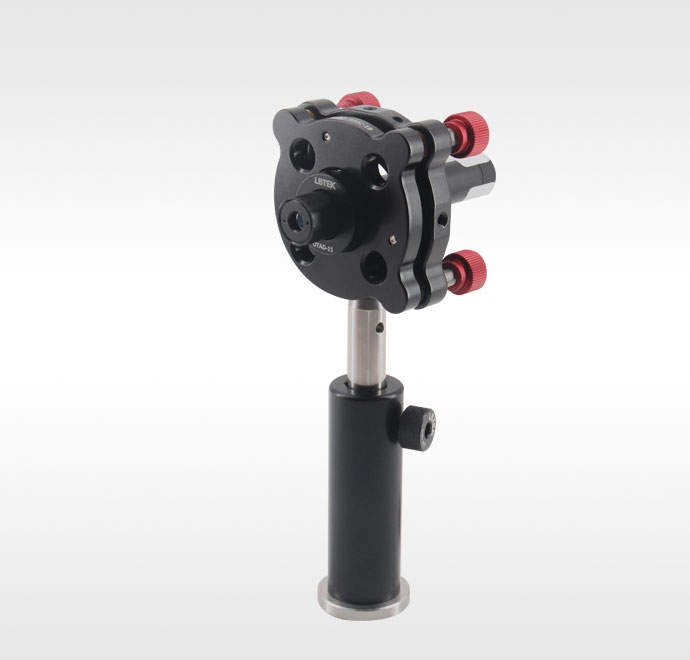

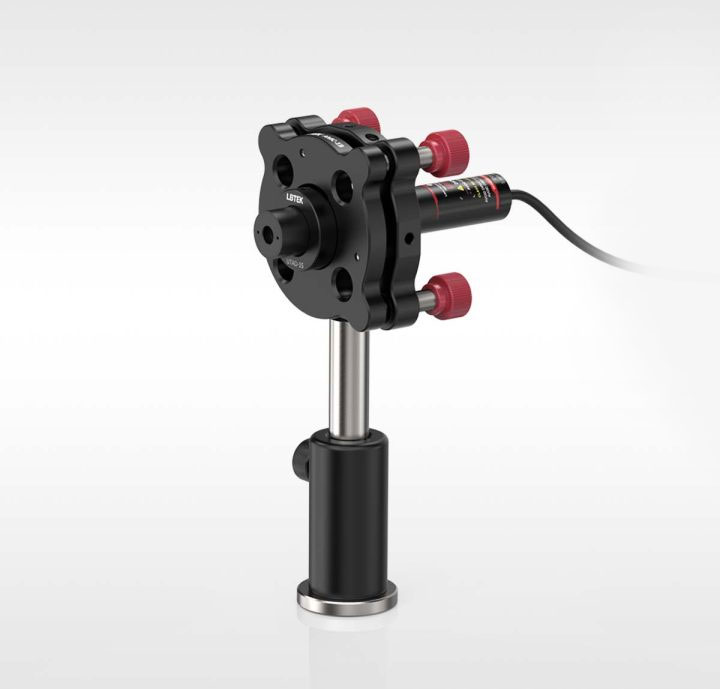

LBTEK激光模组通过转接件UTAD-15安装在反射镜架AMC-1B中

产品型号	工作波长	光斑尺寸	单价	发货日期

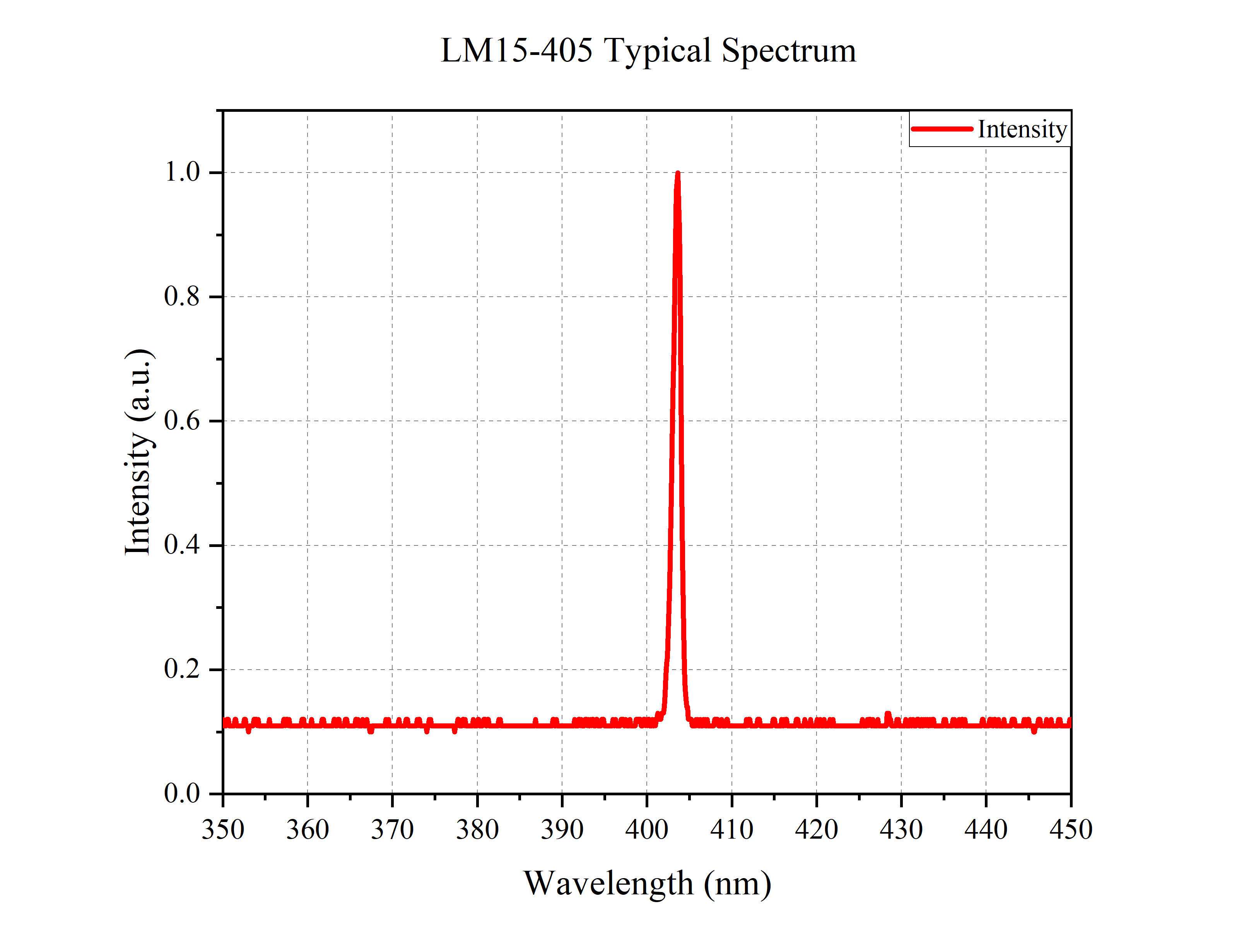

LM15-405	405 nm±5 nm	~4.5 mm（椭圆）	￥1430	当天	加入购物车

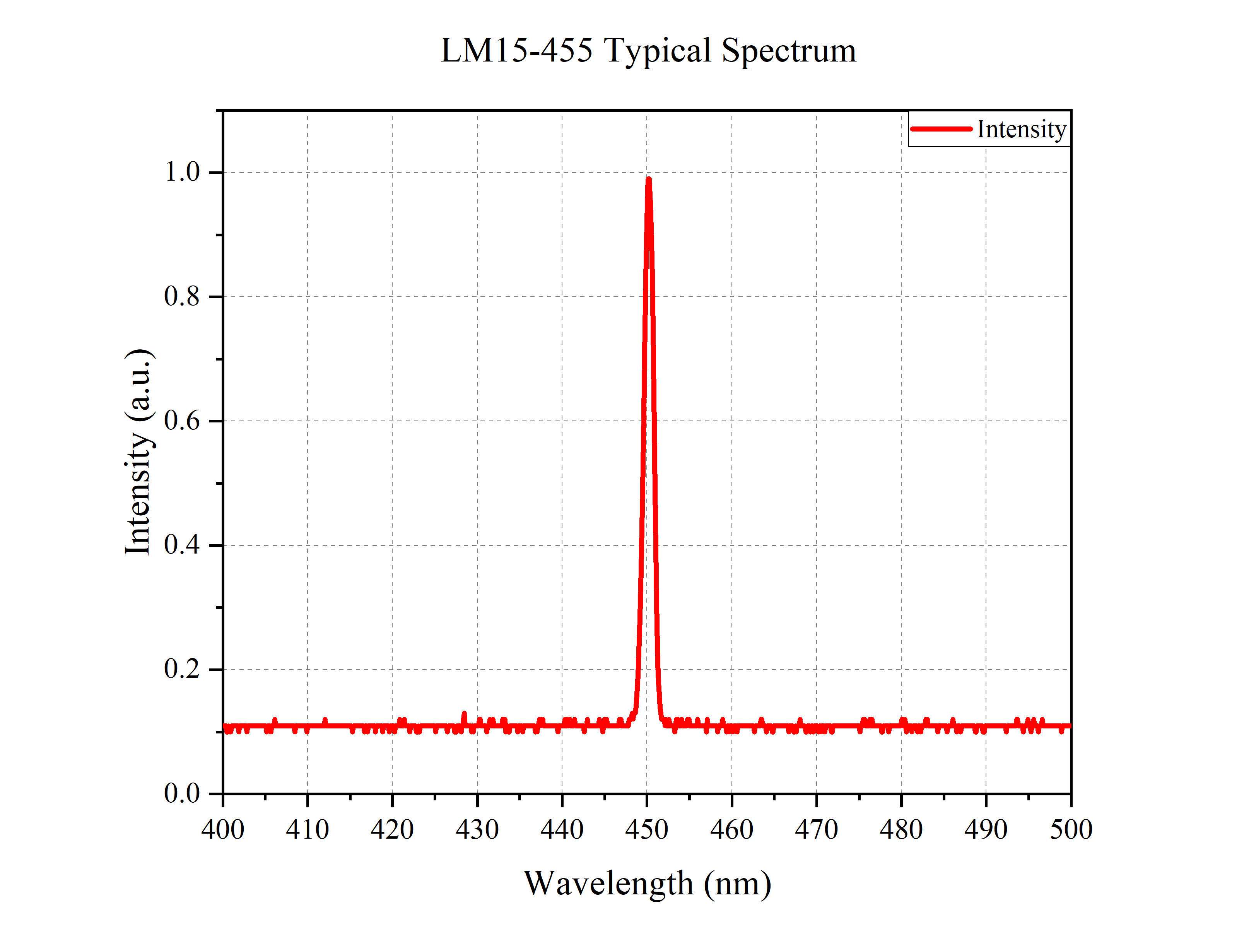

LM15-445	445 nm±10 nm	~4.5 mm（椭圆）	￥1430	4周	加入购物车

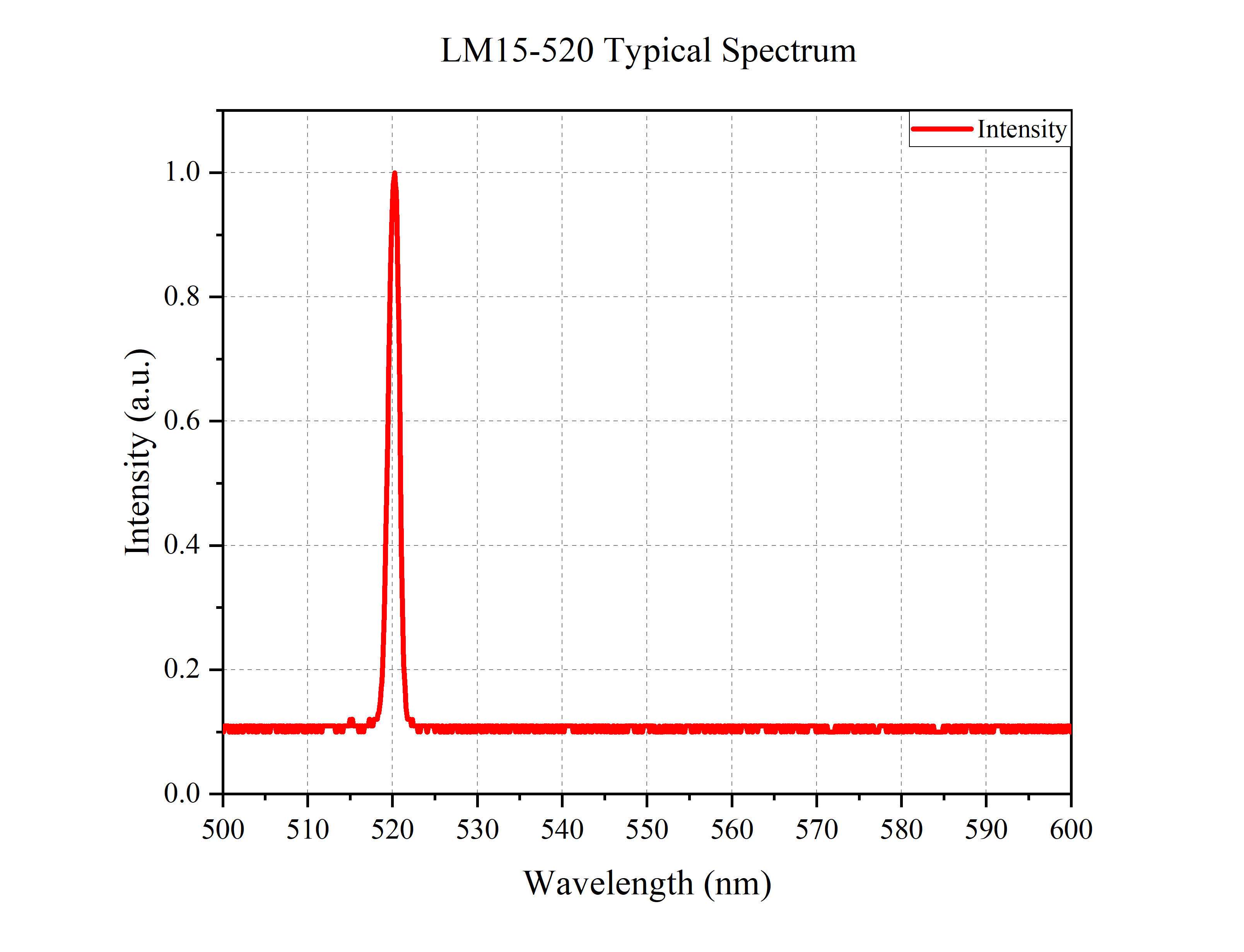

LM15-520	520 nm±5 nm	~4.5 mm（椭圆）	￥1439	4周	加入购物车

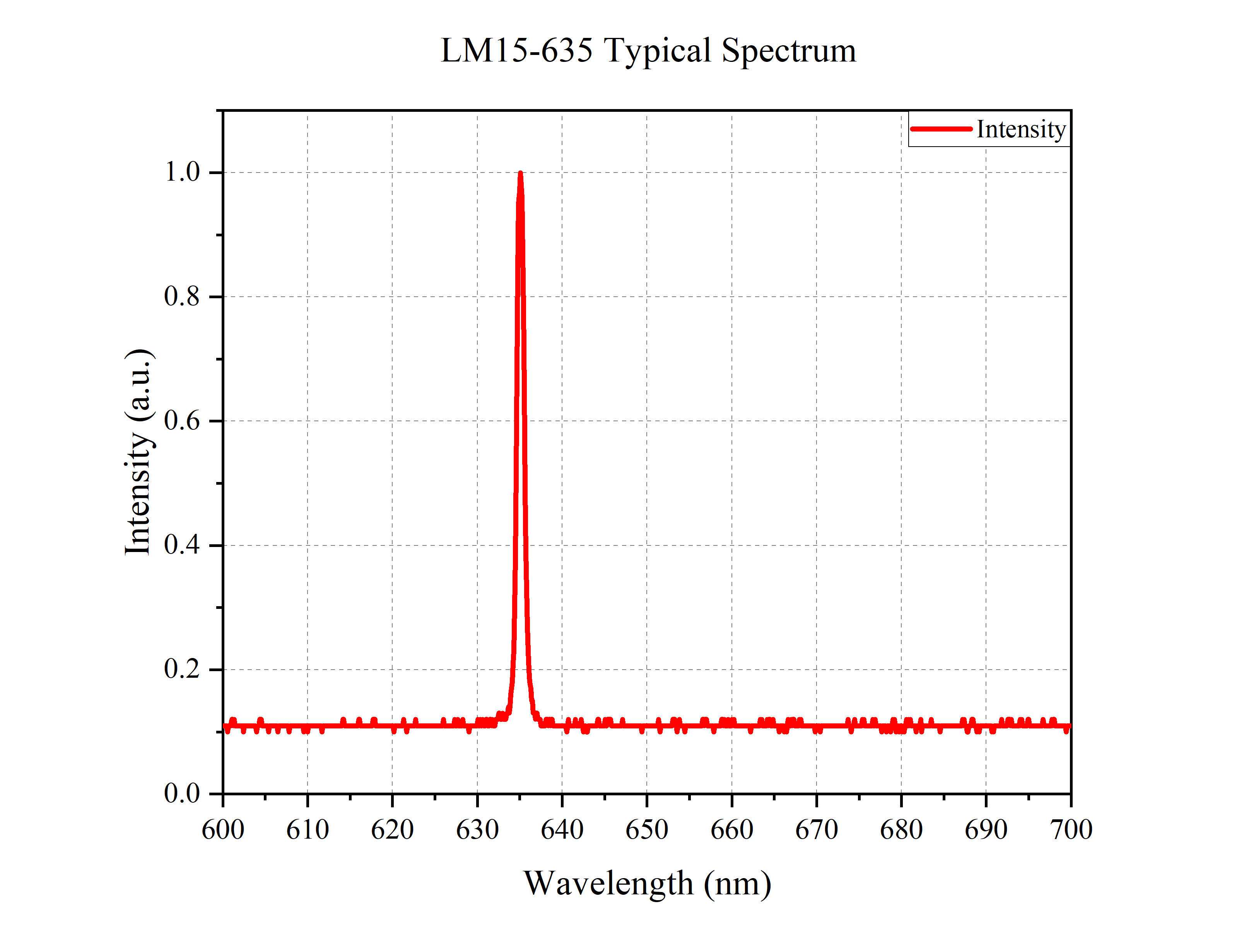

LM15-635	635 nm±5 nm	~4.5 mm (椭圆)	￥1286	当天	加入购物车

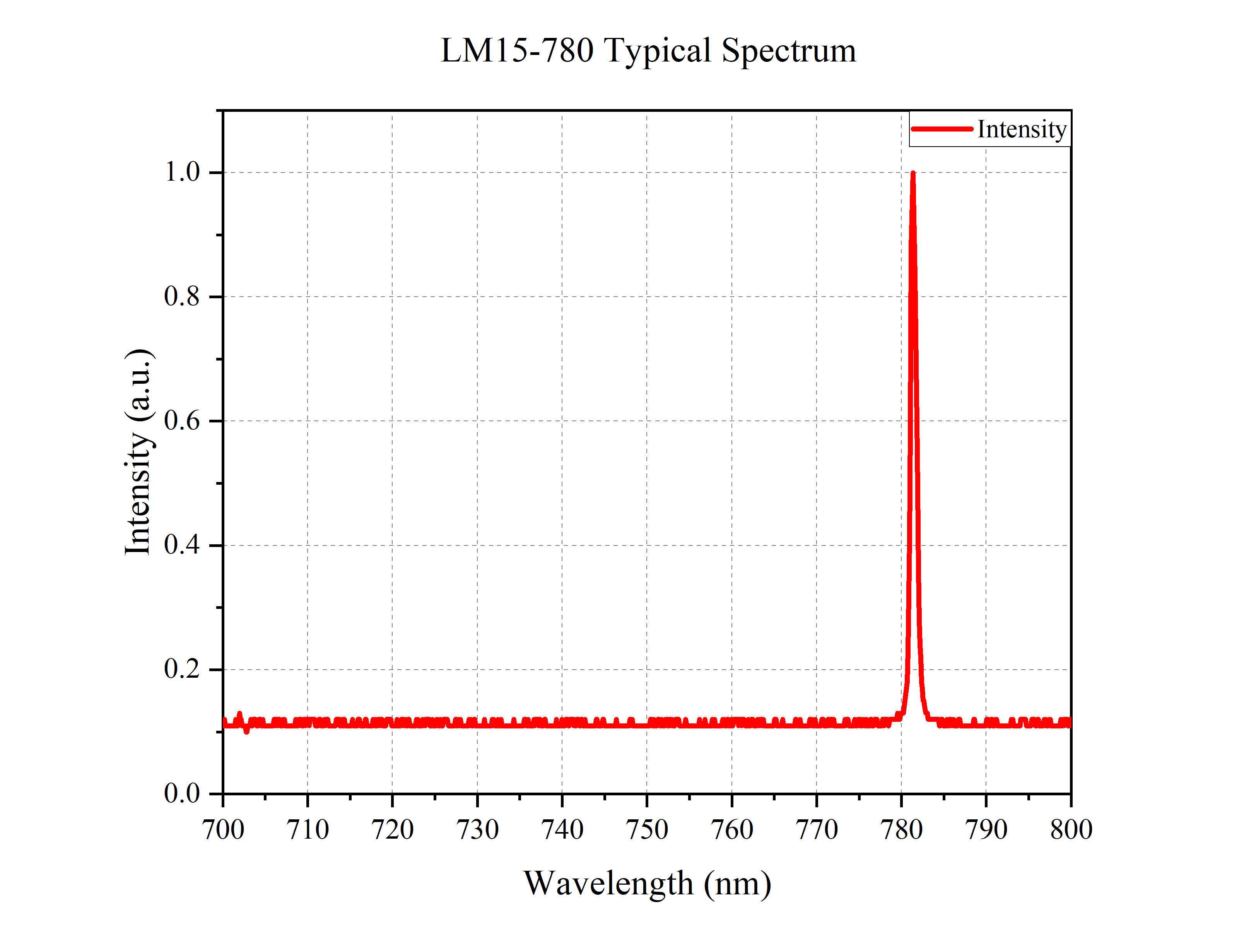

LM15-780	780 nm±5 nm	~4.5 mm（椭圆）	￥1286	当天	加入购物车

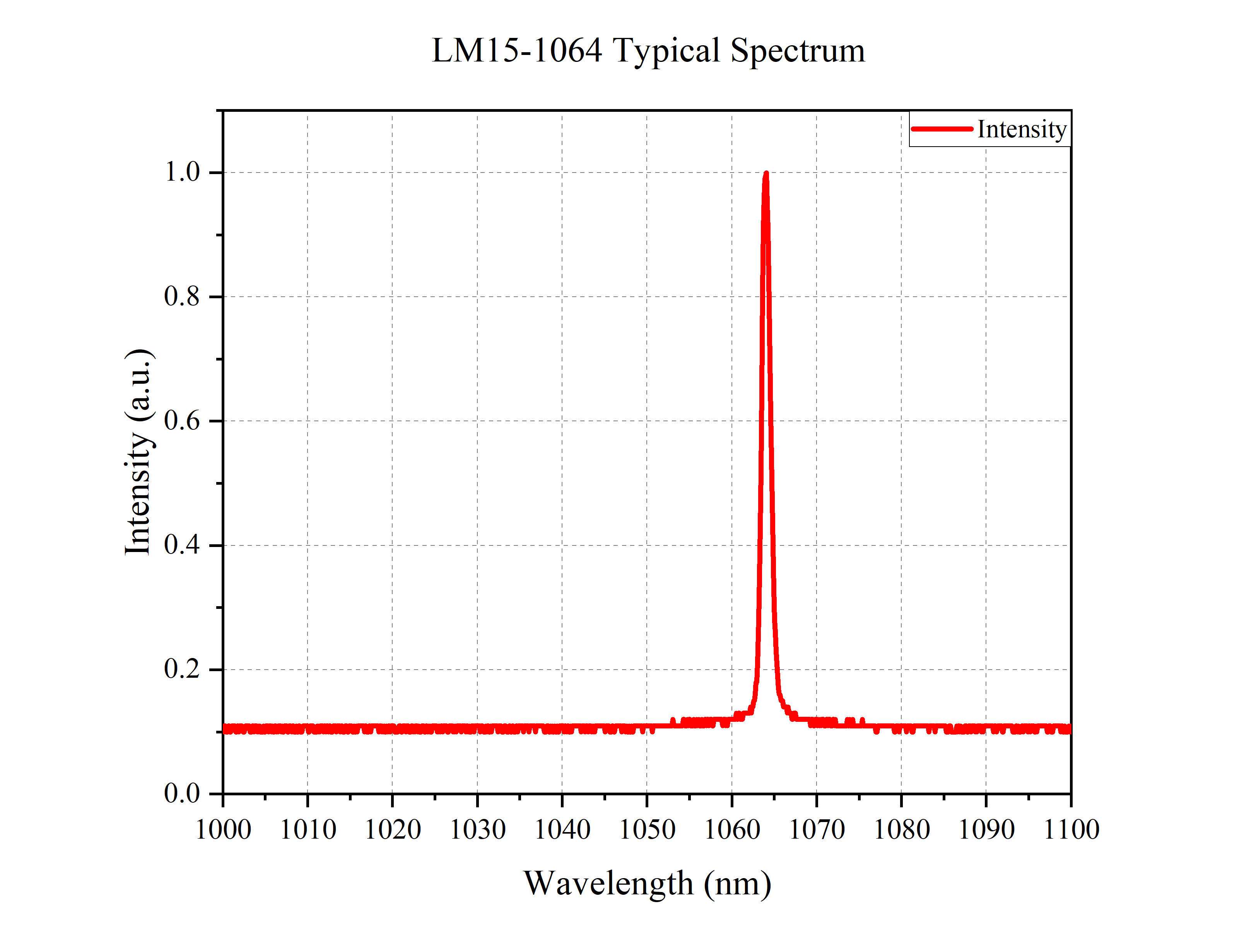

LM15-1064	1064 nm±1 nm	~1.5 mm（圆形）	￥1510	4周	加入购物车

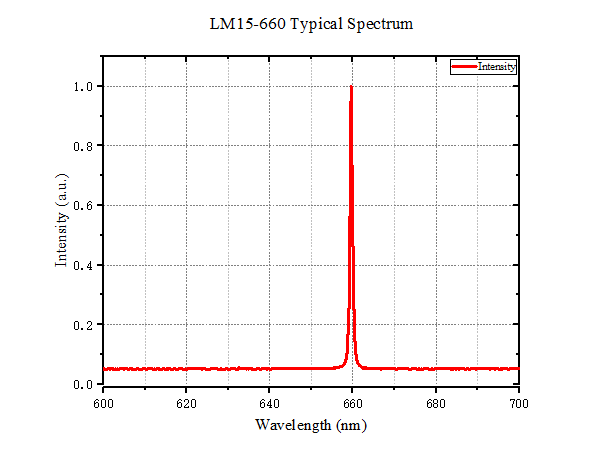

LM15-660	660 nm±10 nm	~4.5 mm（椭圆）	￥1384	6周	加入购物车
