70:30（R:T）非偏振分束立方—

产品说明

基片材质：N-BK7
分光比（R:T）：70:30
工作波长：400 nm-700 nm、700 nm-1100 nm、1100 nm-1600 nm
分光偏振不敏感

LBTEK非偏振分束立方由两个直角棱镜构成，顶部带黑圆点的棱镜表示其斜面镀有介质非偏振分光膜。立方体四周都可以作为入射面且按照分光比分离透射光和反射光，为达到最佳分光性能，建议入射光从镀有非偏振分光膜的棱镜直角边入射。 LBTEK选择使用N-BK7材料制作多种尺寸的非偏振分束立方，提供400 nm-700 nm、700 nm-1100 nm和1100 nm-1600 nm三种增透膜可选。我们的光学元件均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的光学产品。

示意图/演示视频

通用参数

光学元件材质 N-BK7	尺寸公差 +0.0/-0.2 mm
增透膜 Ravg<0.5%(6°入射角)	分光比 70:30（R:T）
表面光洁度（划痕/麻点） 40/20

非偏振分束立方

一、定义

两个直角棱镜胶合而成，其中一个棱镜斜面上镀有分光膜（黑点表示该棱镜有分光膜），一束光垂直入射非偏振分束立方后（如图1所示），经过分光膜时，会按照一定比例将光束分为两束，一束反射，一束透射，两束光可按照不同分光比分束。

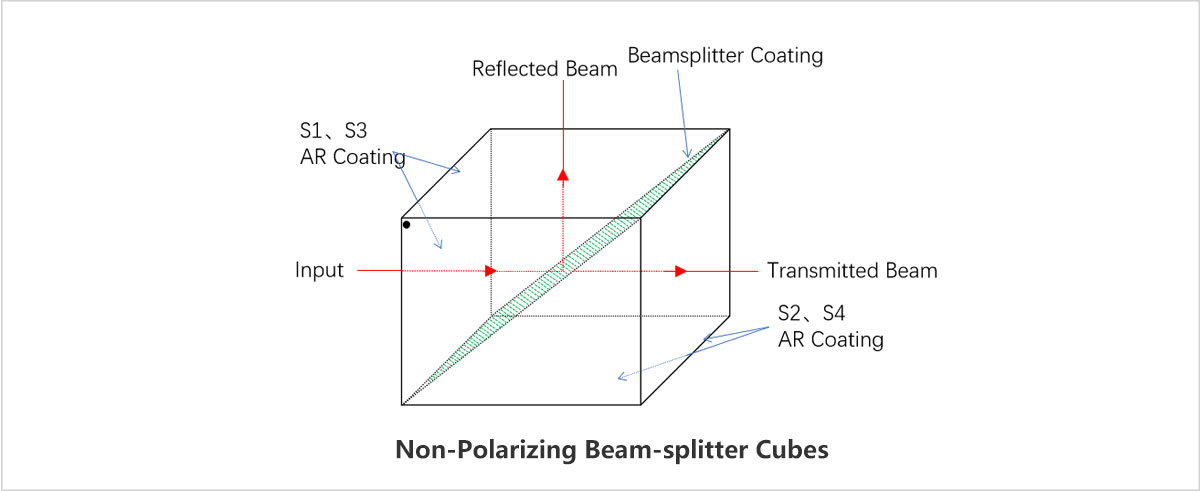

图1 非偏振分束立方光路示意图

二、特点

1、表面低反射率；

2、工作波长：400 nm-700 nm，700 nm-1100 nm，1100 nm-1600 nm；

3、分光比（R:T）：90：10，70：30，50：50，30：70，10：90；

4、边长尺寸：5 mm、10 mm、12.7 mm、20 mm、25.4 mm、50.8 mm。

三、说明

LBTEK非偏振分束立方，一个棱镜上镀有介质分光膜，这种分光膜为非导体，光在传播过程中不会产生焦耳热，介质膜对光无吸收。建议光束垂直入射到非偏振分束立方，其他角度入射分光比会有明显变化。由于棱镜结构为三角形，相比平板分束镜能明显减小鬼影。

LBTEK非偏振分束立方有4个入射面（S1、S2、S3、S4）均可镀增透膜，降低光在表面传输的反射率，提高传输的透射率。

LBTEK选择使用N-BK7材料制作多种尺寸偏振分束器。所有光学元件精细加工，严格管控质量。保证以合理的价格为用户提供高质量的光学产品。

四、分光膜

分光膜是根据一定要求和一定方式把光束分成两部分的薄膜，常见分光膜主要有波长分光膜、光强分光膜和偏振分光膜几类。非偏振分束立方中的分光膜属于光强分光膜，将光束分成指定光强比的两部分，两束光的光谱成分相同，即它在一定的波长区域内对各波长具有相同的透反比。

分光膜根据膜层材料的不同也可分为金属分光膜和介质分光膜。金属分光膜光谱范围宽，偏振效应小，但吸收大，激光阈值低；介质分光膜吸收小，几乎可以忽略，光谱范围较窄。需要注意的是无论何种材质制作分光膜，都需要考虑实际使用时的角度范围。分光膜通常是倾斜使用的，在分束立方中对于分光膜的入射角一般为45°。

五、增透膜

增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。

光学系统在没镀膜的情况下，每个光学表面由于反射会有大约4%（反射率：((n-1)/(n+1))^2,n为材料的折射率,1为空气折射率）的光能量的损失。一个光学系统中，若有N个透镜未镀膜，损失的光能量为（1-0.96^(N×2)）×100%，如果在每个光学器件表面镀增透膜（N-BK7基材400 nm-700 nm平均反射率小于0.4%，700 nm-1100 nm平均反射率小于0.3%，1100 nm-1650 nm平均反射率小于0.6%），采用镀A膜（400 nm-700 nm）的N个透镜，光经过N个镀A膜的透镜后，光能量损失为：（1-0.996^(N×2)）×100%，若一个光路系统用了4个透镜，未镀膜透镜损失的光能量为：27.9%，而经过A膜后光能量损失小于3.2%，因此，镀增透膜能够明显提高透射率，降低光经过透镜表面产生的光能量损失。

LBTEK 16 mm同轴分束立方可以兼容16 mm同轴系统	① 16 mm同轴安装板CP1605×1	② 16 mm同轴分束立方MBS1319-A×1
	③ Ø4 mm同轴接杆MOP16-50×4	④ Ø12.7 mm不锈钢光学接杆OP-75×1
	⑤ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 已安装的分束立方可以配合Ø12.7 mm透镜套筒一起使用	① 透镜套筒SM05-8A×1	② 16 mm同轴分束立方MPBS631×1
LBTEK 已安装的分束立方可以配合Ø12.7 mm透镜套筒一起使用	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 30 mm同轴分束立方可以兼容30 mm同轴系统

① 30 mm同轴分束立方MPBS641×1

② Ø6 mm同轴系统安装接杆MOP-40×4

LBTEK 已安装的分束立方可以配合Ø25.4 mm透镜套筒一起使用

① 30 mm同轴分束立方MPBS641×1

② 透镜套筒SM1-25A×1

LBTEK 分束立方安装座可以直接安装25.4 mm分束立方，其他尺寸可搭配分束立方转接件一起安装于同轴立方体中

① 分束立方安装座CM-3×1

② 分束立方转接件CC-5×1

（25.4 mm分束立方可不用转接件）

③ 未安装的分束立方BS1055-A×1

非偏振分束应用案例

1. 分光和合束

非偏振分束用于将入射光分成两束或多束具有相同波长的光束，反射或透射光束由分光比指定，即反射光与透射光之比（R：T）。大多数非偏振分束可分为两种：平板分束镜和立方分束镜。

图一非偏振分束元件应用示意图

2. 干涉应用

在干涉应用中，常使用非偏振分束镜来进行单色光的分束与合束，最终在相机上形成稳定强弱分布的干涉条纹，利用光程差或干涉条纹等变化，进行尺寸、形貌、粗糙度、折射率等物理量的探测。

图二干涉仪应用示意图

Mach-Zehnder干涉仪（左图）和Michelson干涉仪（右图）是两种常用的光学仪器，用于测量光的相干性和相位变化，但各有不同的设计和应用。Mach-Zehnder干涉仪通过一个分束器将光束分成两个独立的光路，这两条路径在经过不同的路程后再通过另一个分束器合并，使得光路可以完全独立地调整和修改，适用于需要高灵敏度和精细调节的科研、传感器和通信领域。Michelson干涉仪则通过一个分束器分出两条光路，这两条光路在一个共同点合并并产生干涉，其中一条光路通常固定，另一条可以调节长度，适用于天文学、基础物理实验等需要简单可靠设备的场合。

3. 光束监测

在光束监测应用中，常使用分光比（如1:99、10:90等）不等的非偏振分束镜来进行分光，将小功率的出射光作为监测光使用，用于排除光源或环境的影响；或用于反馈系统，利用监测光束的变化，便于对系统进行实时调节。

图三光束监测应用示意图

4. 合束应用

激光显示系统主要由三基色激光光源、光学引擎和屏幕三部分组成。光学引擎则主要由红绿蓝三色光阀、合束X棱镜、投影镜头和驱动光阀组成，光阀驱动使光阀上分别生成红、绿、蓝三色对应的小画面，然后分别引入三色激光照明投影到屏幕上，即产生全色显示图像。充当光阀及驱动源的可以是各种微型显示系统、如LCD，LCoS，DMD，GLV等。其工作下图所示：红、绿、蓝三色激光分别经过扩束、匀场、消相干后入射到相对应的光阀上，光阀上加有图像调制信号，经调制后的三色激光由X棱镜合色后入射到投影物镜，最后经投影镜头投射到屏幕，得到激光显示图像。

图四合束应用示意图

分束器选型指南

分束器类型	工作波长范围	消光比/分光比	透过率	基底材质	透射波前差	尺寸
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	Tp＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	10000:1	Tp=50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	Tp=45%-82%	α-BBO
光束分离器	350 nm-2.3 μm	10000:1	Tp=50%-90%	方解石	/	10.0 mm×10.0 mm
非偏振平板分束镜	400 nm-700 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
	700 nm-1100 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
	1100 nm-1650 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
偏振平板分束镜	405 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	488 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	780 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	808 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1030 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1064 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1310 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1550 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
10:90（R:T）非偏振分束立方	400 nm-700 nm	10:90	90%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
30:70（R:T）非偏振分束立方	400 nm-700 nm	30:70	70%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
50:50（R:T）非偏振分束立方	400 nm-700 nm	50:50	50%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
70:30（R:T）非偏振分束立方	400 nm-700 nm	70:30	30%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
90:10（R:T）非偏振分束立方	400 nm-700 nm	90:10	10%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞10000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm,16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/4	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	工作波长	尺寸	单价	发货日期
MBS1373-A	400 nm-700 nm	20.0 mm×20.0 mm×20.0 mm	￥1782	当天	加入购物车
MBS1373-B	700 nm-1100 nm	20.0 mm×20.0 mm×20.0 mm	￥1686	1周	加入购物车
MBS1373-C	1100 nm-1600 nm	20.0 mm×20.0 mm×20.0 mm	￥1713	当天	加入购物车

产品型号	工作波长	尺寸	单价	发货日期
MBS1473-A 新品	400 nm-700 nm	25.4 mm×25.4 mm×25.4 mm	￥1836	8周	加入购物车
MBS1473-B 新品	700 nm-1100 nm	25.4 mm×25.4 mm×25.4 mm	￥1836	8周	加入购物车
MBS1473-C 新品	1100 nm-1600 nm	25.4 mm×25.4 mm×25.4 mm	￥1836	8周	加入购物车

产品型号	工作波长	尺寸	单价	发货日期
BS1073-A	400 nm-700 nm	5.0 mm×5.0 mm×5.0 mm	￥1131	当天	加入购物车
BS1173-A	400 nm-700 nm	10.0 mm×10.0 mm×10.0 mm	￥1285	当天	加入购物车
BS1273-A	400 nm-700 nm	12.7 mm×12.7 mm×12.7 mm	￥1316	当天	加入购物车
BS1373-A	400 nm-700 nm	20.0 mm×20.0 mm×20.0 mm	￥1428	当天	加入购物车
BS1073-B	700 nm-1100 nm	5.0 mm×5.0 mm×5.0 mm	￥1131	当天	加入购物车
BS1173-B	700 nm-1100 nm	10.0 mm×10.0 mm×10.0 mm	￥1285	当天	加入购物车
BS1273-B	700 nm-1100 nm	12.7 mm×12.7 mm×12.7 mm	￥1316	当天	加入购物车
BS1373-B	700 nm-1100 nm	20.0 mm×20.0 mm×20.0 mm	￥1441	当天	加入购物车
BS1073-C	1100 nm-1600 nm	5.0 mm×5.0 mm×5.0 mm	￥1131	当天	加入购物车
BS1173-C	1100 nm-1600 nm	10.0 mm×10.0 mm×10.0 mm	￥1285	当天	加入购物车
BS1273-C	1100 nm-1600 nm	12.7 mm×12.7 mm×12.7 mm	￥1316	当天	加入购物车
BS1373-C	1100 nm-1600 nm	20.0 mm×20.0 mm×20.0 mm	￥1441	当天	加入购物车
BS1473-A	400 nm-700 nm	25.4 mm×25.4 mm×25.4 mm	￥1582	5周	加入购物车
BS1473-B	700 nm-1100 nm	25.4 mm×25.4 mm×25.4 mm	￥1582	当天	加入购物车
BS1473-C	1100 nm-1600 nm	25.4 mm×25.4 mm×25.4 mm	￥1582	当天	加入购物车
