LBTEK纳米粒子薄膜线性偏振片通过在钠钙玻璃上嵌入长椭球银纳米粒子制造而成,纳米粒子层的厚度不同可以造成偏振片性能的不同。与聚合物偏振片相比,纳米粒子薄膜线性偏振片具有更高的消光比、更高的损伤阈值及更大的工作温度范围。LBTEK提供七类不同工作波长的纳米粒子薄膜线性偏振片,工作波长范围覆盖365 nm-395 nm、480 nm-5000 nm,在不同波段具有不同的消光比,且在±20°的入射角范围内保持良好性能。
通光孔径
90%CA
|
入射角
0°±20°
|
LBTEK 纳米粒子薄膜线性偏振片组装应用图 | ① 自由空间旋转调整架CMRMD1×1 | ② 纳米粒子薄膜线性偏振片NFLP25-VIS500×1 |
③ SM1卡环SM1R×1 | ④ 卡环扳手OWR-1A×1 |
LBTEK 纳米粒子薄膜线性偏振片组装应用图 | ① 纳米粒子薄膜线性偏振片MNFLP12-VIS500×1 | ② 光学旋转调整架AMMR-05A×1 |
① 纳米粒子薄膜线性偏振片MNFLP25-VIS500×1 | ② 光学旋转调整架AMMR-1A×1 | |
③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |
LBTEK 纳米粒子薄膜线性偏振片组装应用图 | ① 纳米粒子薄膜线性偏振片MNFLP12-VIS500×1 | ② 16 mm同轴系统旋转调整架CRM-05AS×1 |
① 纳米粒子薄膜线性偏振片MNFLP25-VIS500×1 | ② 30 mm同轴系统旋转调整架CRM-1AS×1 | |
③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |

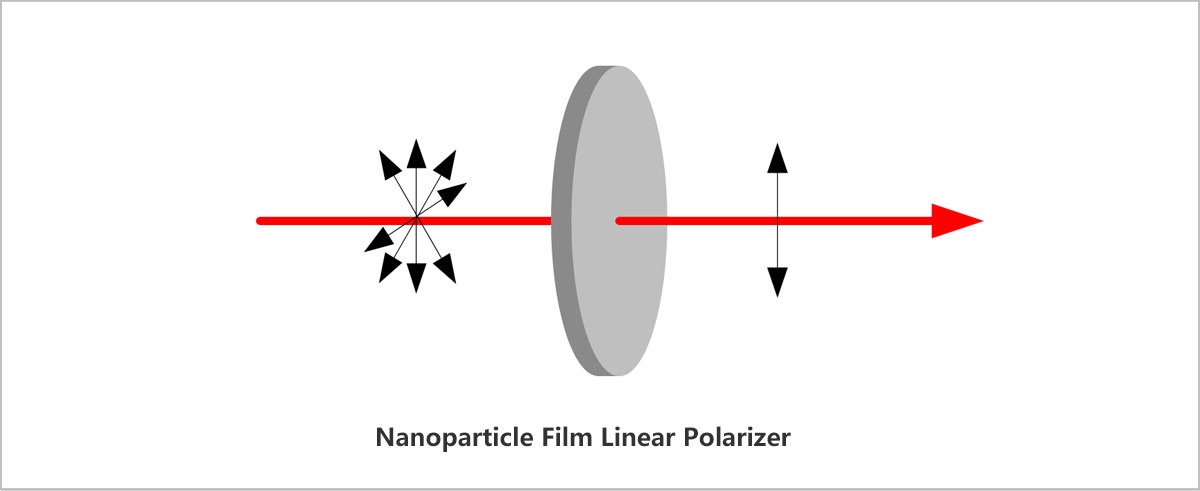

纳米粒子薄膜线性偏振片经过在钠钙玻璃的两个面上嵌入长椭球状的银纳米粒子制成。纳米粒薄膜线性偏振片产生线偏振光的原理与传统的基于二向色性的聚合物偏振片类似,吸收偏振方向垂直于透振方向的光分量,透过偏振方向平行于透振方向的光分量。如下图所示为纳米粒子薄膜线性偏振片的工作原理示意图,某个波长范围只有平行于短轴(蓝色)的光分量可以透过,其余的光全部被吸收或者反射,形成偏振方向平行于短轴方向的线偏振光;某个波长范围只有平行于长轴(红色)的光分量可以透过,形成偏振方向平行于长轴方向的线偏振光。
纳米粒薄膜线性偏振片的工作原理与传统的聚合物偏振片类似,但与之相比,纳米粒子薄膜线性偏振片具有更高的损伤阈值和更佳的消光比,非常适合应用于对较高偏振度要求、高能的光学系统。
偏振器选型指南
偏振器类型 |
工作波长范围 | 消光比 | 偏振透过率 | 基底材质 | 透射波前差 | 尺寸 |
纳米粒子薄膜线性偏振片 | 365 nm-395 nm | >100000:1@372 nm-388 nm >10000:1@369 nm-390 nm >1000:1@365 nm-395 nm |
51%-59% | 钠钙玻璃 | λ/4 | Ø12.5 mm,Ø25 mm,SM05-8A透镜套筒,SM1-8A透镜套筒 |
480 nm-550 nm | >10000:1@480 nm-550 nm | 58%-76% | ||||
510 nm-800 nm | >100000:1@530 nm-640 nm >10000:1@520 nm-740 nm >1000:1@510 nm-800 nm |
55%-83% | ||||
550 nm-1500 nm | >100000:1@600 nm-1200 nm >10000:1@550 nm-1500 nm |
57%-85% | ||||
650 nm-2000 nm | >100000:1@850 nm-1600 nm >10000:1@750 nm-1800 nm >1000:1@650 nm-2000 nm |
76%-87% | ||||
1000 nm-3000 nm | >10000:1@1200 nm-3000 nm >1000:1@1000 nm-3000 nm |
>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm |
3λ | |||
1500 nm-5000 nm | >10000:1@2000 nm-4500 nm >1000:1@1500 nm-5000 nm |
65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm |
||||
薄膜线性偏振片 | 400 nm-700 nm | >5000:1@450 nm-700 nm >500:1@400 nm-450 nm |
70%-95% | N-BK7 | λ | Ø12.7 mm、Ø25.4 mm、Ø50.8 mm |
700 nm-1700 nm | >3000:1@1500-2000 nm >1000:1@600-1500 nm |
70%-90% | ||||
格兰·激光晶体偏振棱镜 | 200 nm-300 nm | 100000:1 | >80% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
300 nm-700 nm | 100000:1 | >70% | α-BBO | |||
350 nm-2.3 μm | >10000:1 | 50%-90% | 方解石 | |||
700 nm-1100 nm | 100000:1 | 80% | α-BBO | |||
700 nm-3.0 μm | >10000:1 | 45%-82% | α-BBO | |||
格兰·泰勒晶体偏振棱镜 | 200 nm-300 nm | 100000:1 | >80% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
300 nm-700 nm | 100000:1 | >70% | α-BBO | |||
350 nm-2.3 μm | >10000:1 | 50%-90% | 方解石 | |||
700 nm-3.0 μm | >10000:1 | 45%-82% | α-BBO | |||
沃拉斯顿晶体偏振棱镜 | 200 nm-1.1 μm | 100000:1 | >70% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
350 nm-2.3 μm | 100000:1 | 50%-90% | 方解石 | |||
洛匈晶体偏振棱镜 | 190 nm-3.5 μm | 100000:1 | 45%-82% | α-BBO | ||
激光线偏振分束立方 | 405 nm | Tp:Ts>3000:1 | Tp>95% | 紫外熔融石英 | λ/4 | L=12.7 mm、25.4 mm,30 mm同轴立方体外壳 |
532 nm | ||||||
633 nm | ||||||
780 nm | ||||||
808 nm | ||||||
830 nm | ||||||
850 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1550 nm | ||||||
高功率激光线偏振分束立方 | 266 nm | Tp:Ts>2000:1 | Tp>97% | 紫外熔融石英 | λ/4 | L=12.7 mm、25.4 mm,30 mm同轴立方体外壳 |
355 nm | ||||||
405 nm | ||||||
460 nm | ||||||
532 nm | ||||||
633 nm | ||||||
780 nm | ||||||
808 nm | ||||||
830 nm | ||||||
850 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1550 nm | ||||||
宽带偏振分束立方 | 420 nm-680 nm | Tp:Ts>1000:1 | Tp>90% | N-SF1 | λ/4 | L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm,16 mm同轴立方体外壳、30 mm同轴立方体外壳 |
620 nm-1000 nm | ||||||
900 nm-1300 nm | ||||||
1200 nm-1600 nm | ||||||
偏振平板分束镜 | 405 nm | Tp:Ts>10000:1 | Tp>93% | 紫外熔融石英 | λ/2、λ/8 | Ø25.4 mm、25.0 mm×36.0 mm |
532 nm | ||||||
780 nm | ||||||
808 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1310 nm | ||||||
1550 nm |
LBTEK 纳米粒子薄膜线性偏振片拥有12.5 mm、25.0 mm两种直径,可直接安装于旋转调整架中。14款纳米粒子薄膜线性偏振片覆盖波段为365 nm-395 nm、480 nm-5000 nm,在不同波段具有不同的消光比。NIR与MIR两个系列的4款偏振片两侧无玻璃窗口保护,厚度较薄,无法在侧面标记偏振透射轴方向,需要客户在使用时通过增加检偏器的方法来自行确认偏振方向,使用时也需要小心拿取。UV380、VIS500、VIS600、VISIR、IR1300五个系列的10款偏振片由两个肖特玻璃(B270)保护,具有更好的透射波前差,侧面打点标记了偏振透射轴方向,但工作温度和损伤阈值均有所降低,具体参数见产品规格表。
产品型号 | 光学元件直径 | 工作波长 | 厚度 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
NFLP12-UV380 | 12.5 mm | 365 nm-395 nm | 2.0 mm | ¥2230 | 当天 |
|
加入购物车 | |
|
NFLP12-IR1300 | 12.5 mm | 650 nm-2000 nm | 2.0 mm | ¥3099 | 当天 |
|
加入购物车 | |
|
NFLP25-IR1300 | 25.0 mm | 650 nm-2000 nm | 2.0 mm | ¥7626 | 当天 |
|
加入购物车 | |
|
NFLP12-VIS500 | 12.5 mm | 480 nm-550 nm | 2.0 mm | ¥2625 | 当天 |
|
加入购物车 | |
|
NFLP12-VIS600 | 12.5 mm | 510 nm-800 nm | 2.0 mm | ¥2625 | 当天 |
|
加入购物车 | |
|
NFLP12-VISIR | 12.5 mm | 550 nm-1500 nm | 2.0 mm | ¥2836 | 当天 |
|
加入购物车 | |
|
NFLP12-NIR | 12.5 mm | 1000 nm-3000 nm | 0.25 mm | ¥4004 | 当天 |
|
加入购物车 | |
|
NFLP12-MIR | 12.5 mm | 1500 nm-5000 nm | 0.2 mm | ¥4733 | 当天 |
|
加入购物车 | |
|
NFLP25-UV380 | 25.0 mm | 365 nm-395 nm | 2.0 mm | ¥6095 | 当天 |
|
加入购物车 | |
|
NFLP25-VIS500 | 25.0 mm | 480 nm-550 nm | 2.0 mm | ¥6899 | 当天 |
|
加入购物车 | |
|
NFLP25-VIS600 | 25.0 mm | 510 nm-800 nm | 2.0 mm | ¥6948 | 当天 |
|
加入购物车 | |
|
NFLP25-VISIR | 25.0 mm | 550 nm-1500 nm | 2.0 mm | ¥7086 | 当天 |
|
加入购物车 | |
|
NFLP25-NIR | 25.0 mm | 1000 nm-3000 nm | 0.25 mm | ¥9170 | 当天 |
|
加入购物车 | |
|
NFLP25-MIR | 25.0 mm | 1500 nm-5000 nm | 0.2 mm | ¥11590 | 当天 |
|
加入购物车 |

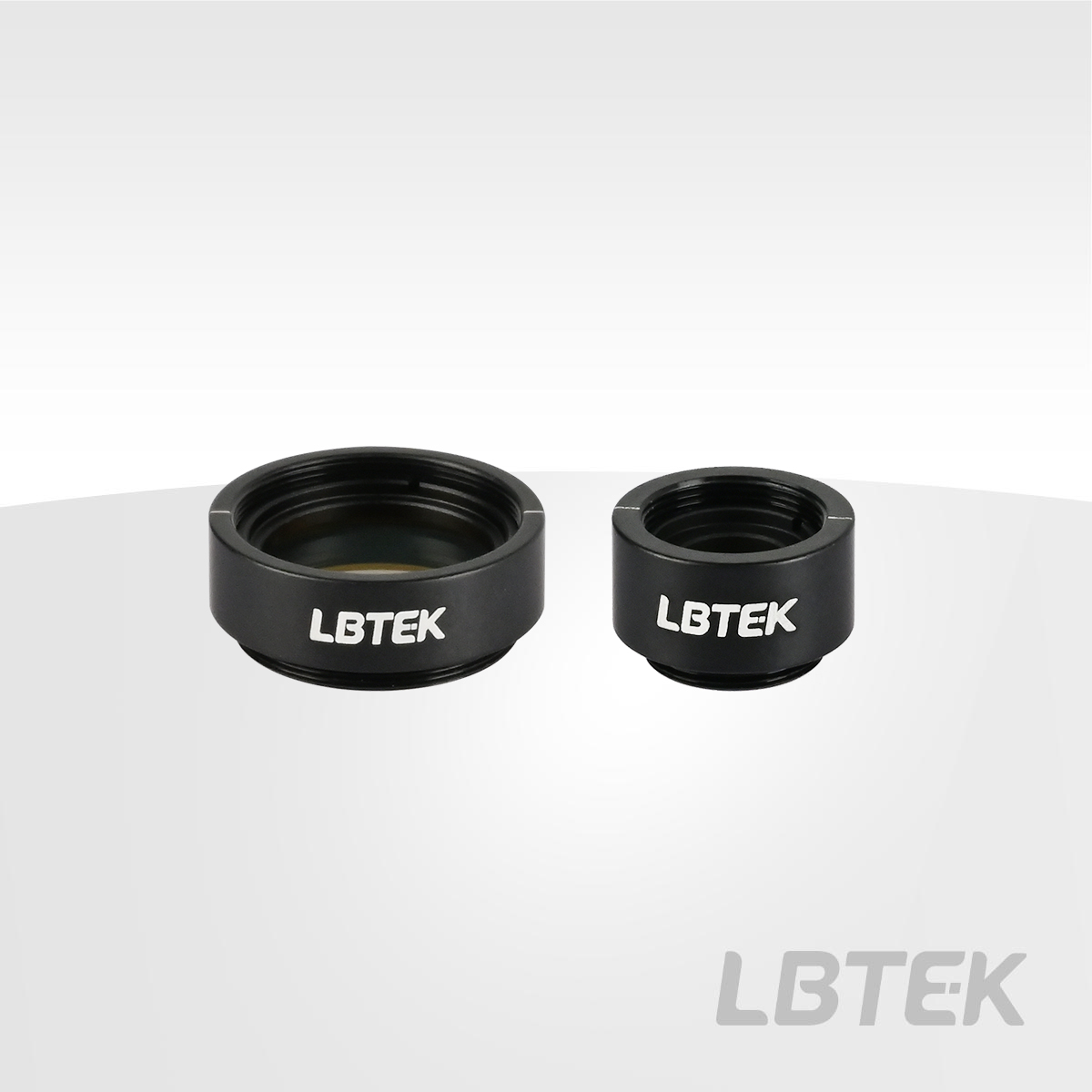

LBTEK 纳米粒子薄膜线性偏振片拥有12.5 mm、25.0 mm两种直径,分别安装于SM05、SM1螺纹安装座中。带安装的纳米粒子薄膜线性偏振片,其机械外壳不可拆卸,外壳表面上刻有产品型号、工作波长及透射轴方向等参数,方便用户快速识别使用。14款纳米粒子薄膜线性偏振片覆盖波段为365 nm-395 nm、480 nm-5000 nm,具体参数见产品规格表。
产品型号 | 光学元件直径 | 工作波长 | 厚度 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
MNFLP12-UV380 | 12.5 mm | 365 nm-395 nm | 2.0 mm | ¥2332 | 当天 |
|
加入购物车 | |
|
MNFLP12-IR1300 | 12.5 mm | 650 nm-2000 nm | 2.0 mm | ¥3199 | 6周 |
|
加入购物车 | |
|
MNFLP25-IR1300 | 25.0 mm | 650 nm-2000 nm | 2.0 mm | ¥7776 | 1周 |
|
加入购物车 | |
|
MNFLP12-NIR | 12.5 mm | 1000 nm-3000 nm | 0.25 mm | ¥4074 | 当天 |
|
加入购物车 | |
|
MNFLP12-MIR | 12.5 mm | 1500 nm-5000 nm | 0.2 mm | ¥4803 | 当天 |
|
加入购物车 | |
|
MNFLP25-NIR | 25.0 mm | 1000 nm-3000 nm | 0.25 mm | ¥9270 | 当天 |
|
加入购物车 | |
|
MNFLP25-MIR | 25.0 mm | 1500 nm-5000 nm | 0.2 mm | ¥11690 | 当天 |
|
加入购物车 | |
|
MNFLP12-VIS500 | 12.5 mm | 480 nm-550 nm | 2.0 mm | ¥2780 | 当天 |
|
加入购物车 | |
|
MNFLP12-VIS600 | 12.5 mm | 510 nm-800 nm | 2.0 mm | ¥2780 | 7周 |
|
加入购物车 | |
|
MNFLP12-VISIR | 12.5 mm | 550 nm-1500 nm | 2.0 mm | ¥2938 | 当天 |
|
加入购物车 | |
|
MNFLP25-UV380 | 25.0 mm | 365 nm-395 nm | 2.0 mm | ¥6195 | 当天 |
|
加入购物车 | |
|
MNFLP25-VIS500 | 25.0 mm | 480 nm-550 nm | 2.0 mm | ¥6999 | 7周 |
|
加入购物车 | |
|
MNFLP25-VIS600 | 25.0 mm | 510 nm-800 nm | 2.0 mm | ¥7048 | 1周 |
|
加入购物车 | |
|
MNFLP25-VISIR | 25.0 mm | 550 nm-1500 nm | 2.0 mm | ¥7186 | 当天 |
|
加入购物车 |
