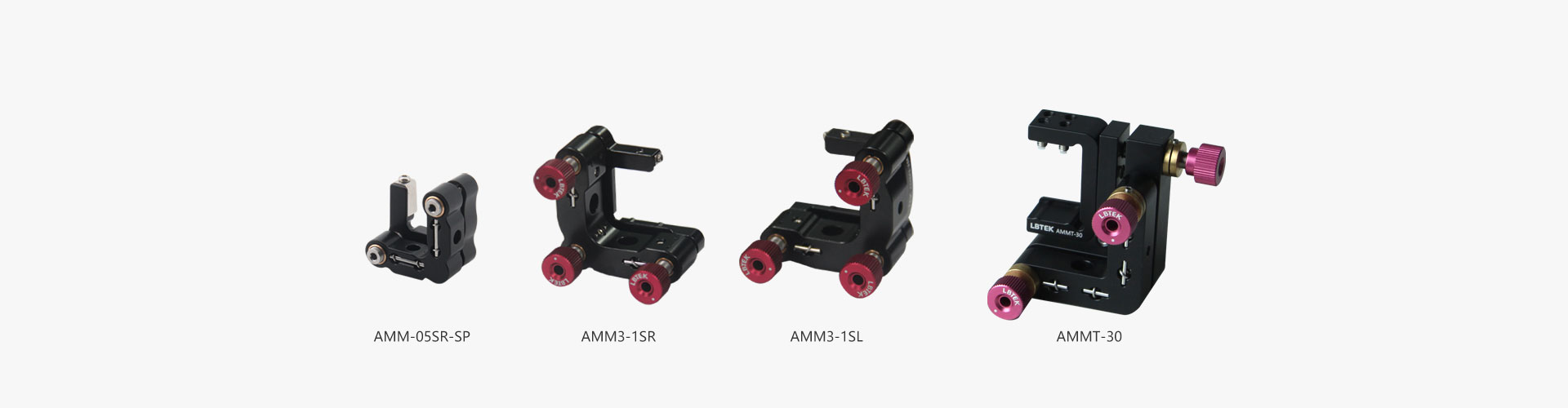

LBTEK 矩形光学调整架有二维和三维调节可选，常用于安装0.5英寸、1英寸等高度在30 mm以内的矩形光学元件，可提供±4°的角度调节范围，底部提供M4沉头孔和Ø4.2 mm通孔，可实现左、右手安装。与LBTEK标准的O型二维光学调整架AMM-XX相比，具有更厚的背板，因而可以增强稳定性。矩形光学调整架通过M5×0.25或M6×0.25的精密调节螺纹副来调整角度。
|
主体材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
可调俯仰/偏摆角度范围
±4 °
|

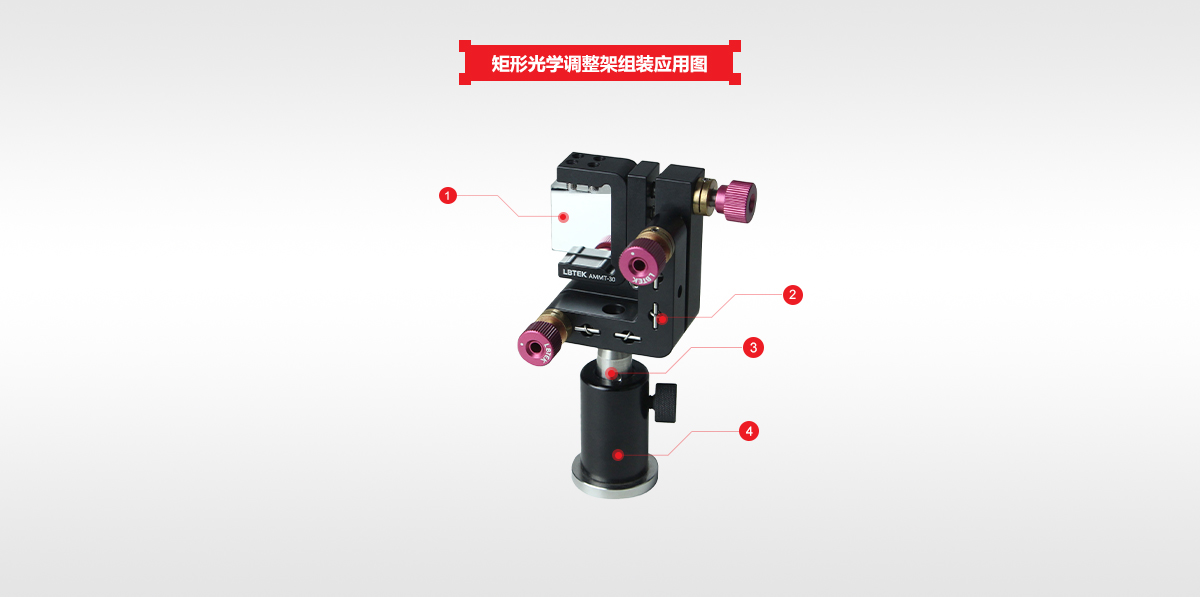

| LBTEK 矩形光学调整架组装应用图 |
① 金属膜平面反射镜PMS10-AU×1 | ② 三维矩形光学调整架AMMT-30×1 |
| ③ 底座式Ø12.7 mm接杆支架PH-50B×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |

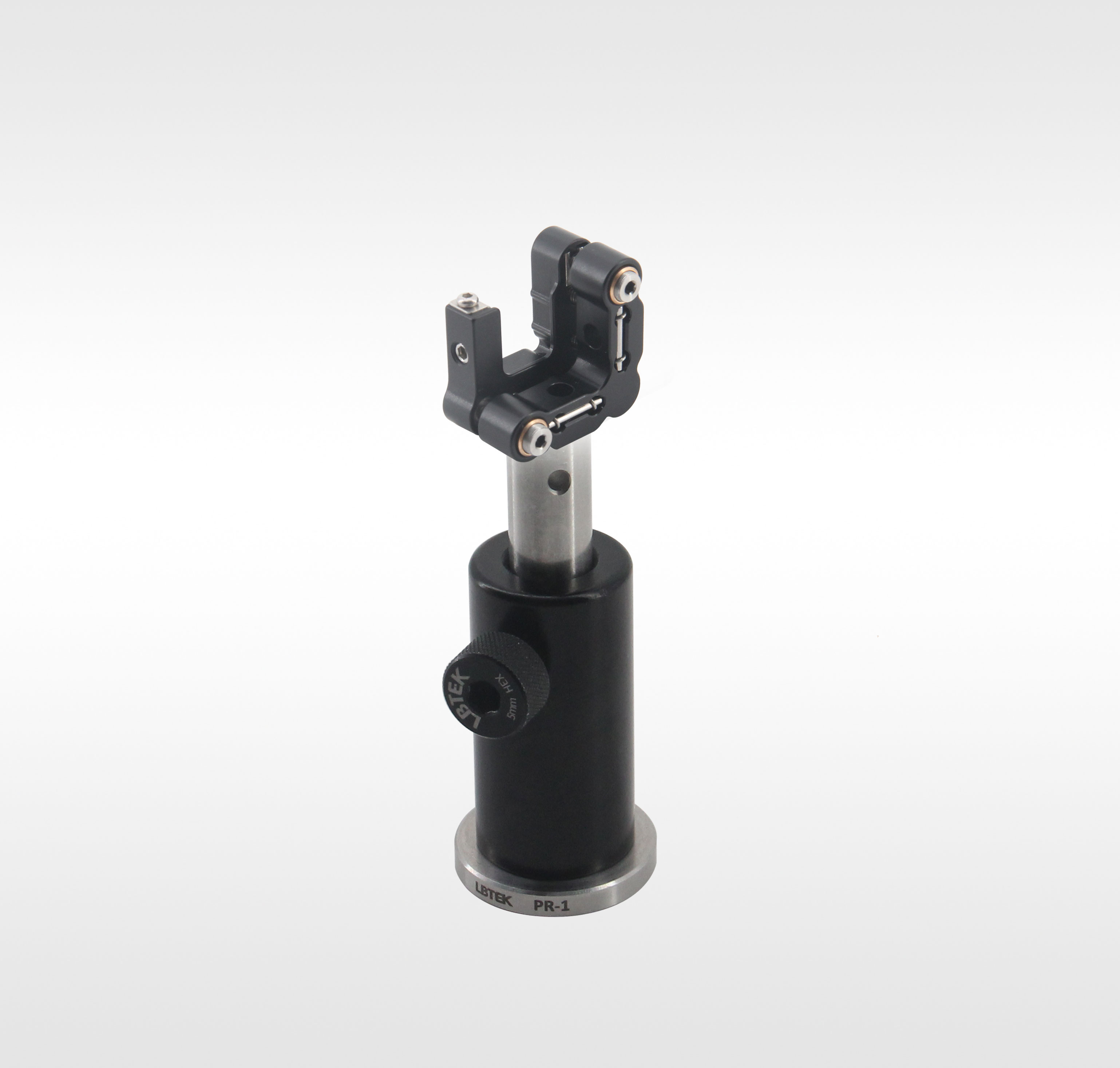

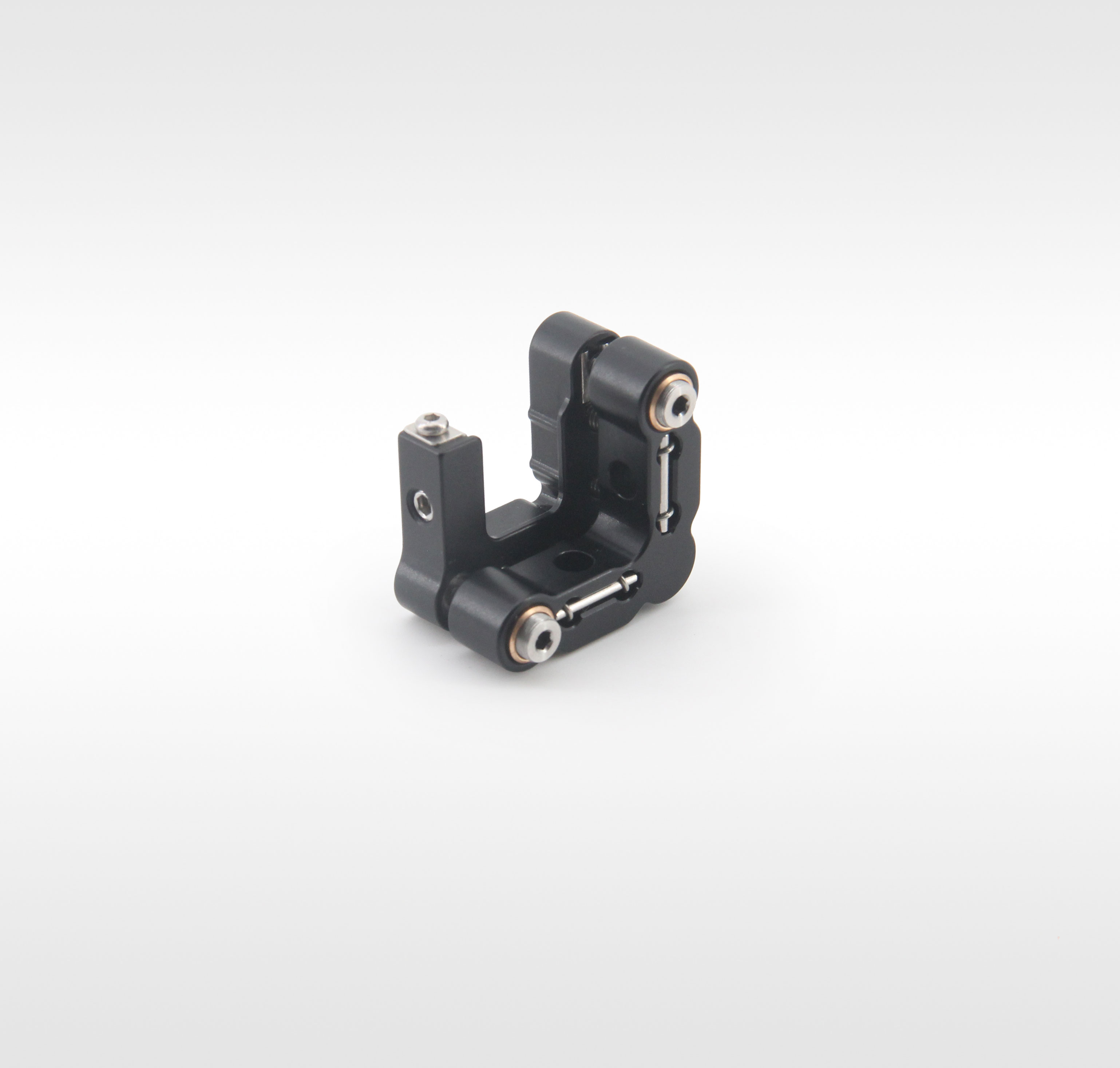

LBTEK 精密矩形光学调整架，通过调节螺钉使弹性压片产生挠性变形压紧光学元件。调整架底部配有Ø4.2通孔，右手安装，用于连接光学接杆，可安装的光学元件最小厚度分别为3.0 mm。带2个M5X025-14的精密调节螺纹副。购买LBTEK 精密光学调整架05英寸系列赠送1个2.0 mm六角扳手，1个M4内六角薄头螺丝。
| 产品型号 | 适用光学元件尺寸 | 最小光学元件厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMM-05SR-SP | 12.7 mm×12.7 mm | 3.0 mm | ￥518 | 5周 |
|
加入购物车 |

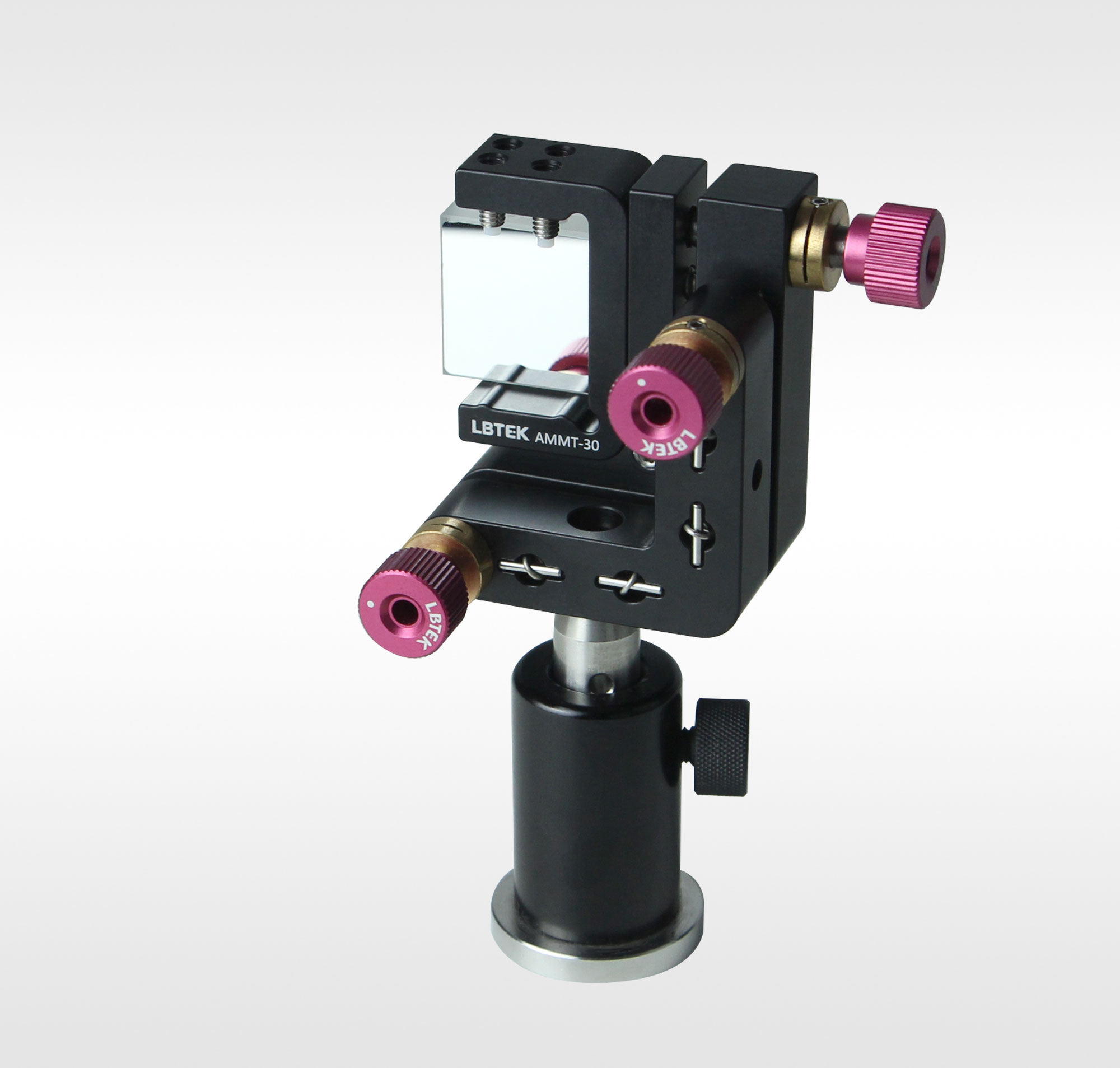

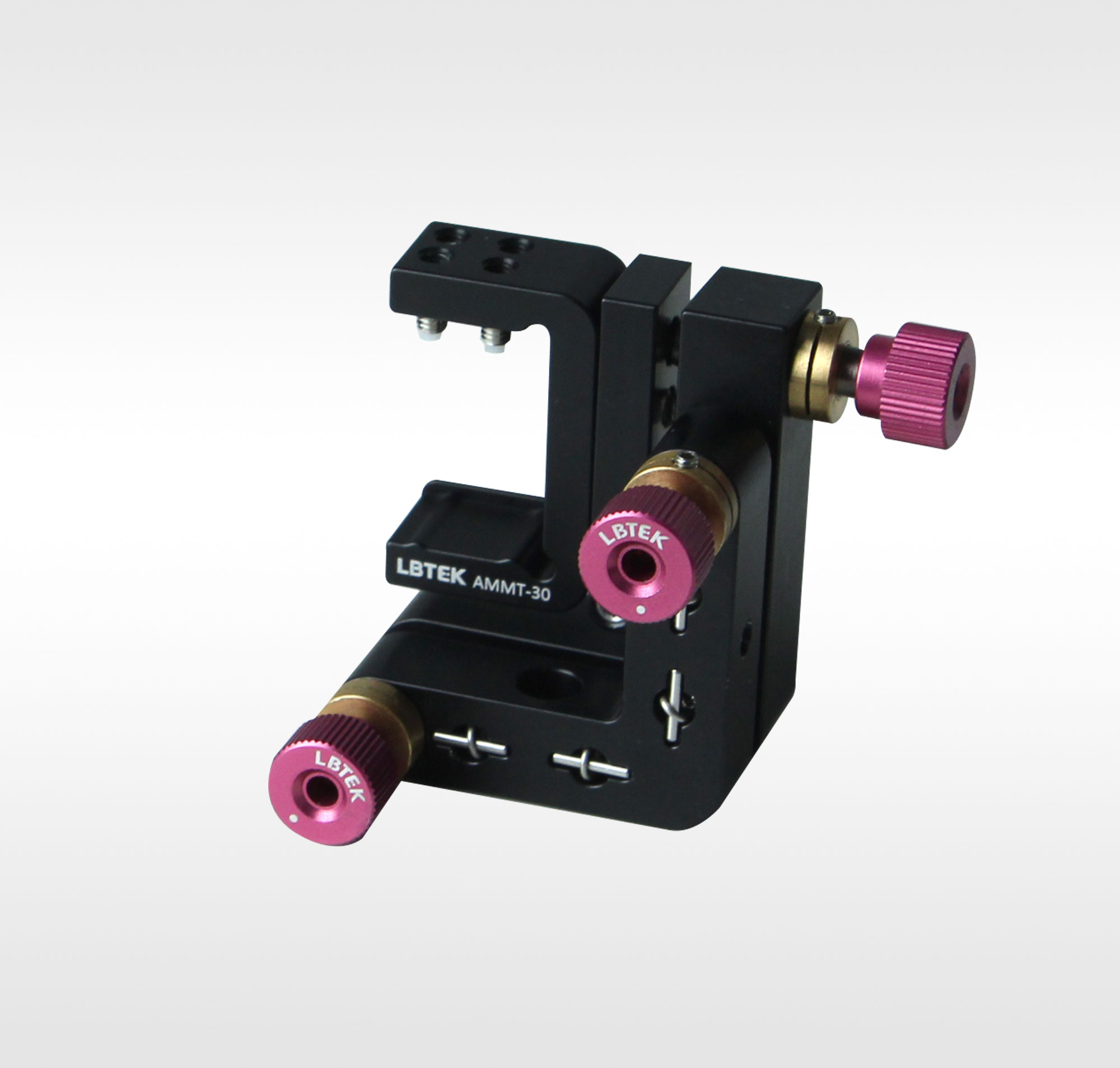

LBTEK 三维矩形光学调整架，用于安装调整高度不超过30 mm、厚度不小于3 mm的矩形光学元件，可实现三个轴（俯仰、偏转和旋转）±4°的角度调节范围，螺纹衬套带锁紧结构。购买赠送1个2.0 mm六角扳手、1个3 mm内六角扳手，2个M4圆柱头内六角螺钉。
| 产品型号 | 适用光学元件高度范围 | 最小光学元件厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMMT-30 | 23~30 mm | 3.0 mm | ￥1200 | 当天 |
|
加入购物车 |
LBTEK矩型精密光学调整架，通过调节螺钉使弹性压片产生挠性变形压紧光学元件，常用于安装尺寸为25.4 mm×25.4 mm的矩形光学元件，可安装的光学元件最小厚度分别为3.0 mm。调整架提供±4 °的角度调节范围，能以左手或右手方向安装。S型精密光学调整架通过3个M6X0.25的精密调节螺纹副（带锁紧功能）来调整角度。调整架带3个M6X025-22KLB的精密调节螺纹副，其中螺纹衬套带抱死锁紧结构，该锁紧螺钉可以用2.0 mm六角扳手锁定螺纹副。购买LBTEK矩形精密光学调整架附送1个2.0 mm六角扳手和2个M4圆柱头内六角螺丝。
| 产品型号 | 适用光学元件尺寸 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMM3-1SL | 25.4 mm×25.4 mm | 3.0 mm | ￥655 | 2周 |
|
加入购物车 | |
|
|
AMM3-1SR | 25.4 mm×25.4 mm | 3.0 mm | ￥655 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
