洛匈晶体偏振棱镜—

产品说明

非偏振光正向入射时，可在透射端得到两束高消光比的线偏振光，消光比可达到100000：1
两晶体间采用胶合剂胶合。
预安装在黑色阳极氧化的机械外壳中，不可拆卸，带有指示入射方向的示意图刻字。外壳一端刻有SM1外螺纹并附带卡环，可反向锁紧并控制棱镜偏振方向，另一端光臂，皆可与LBTEK调整架配合，方便客户使用。

洛匈晶体偏振棱镜可用于输出高消光比的线偏振光，为满足客户对不同波段的需求，LBTEK 洛匈晶体偏振棱镜由两块光轴互相平行的同种负单轴晶体（方解石或α-BBO）棱镜配合而成（方解石、α-BBO均为负单轴晶体，no＞ne。方解石在可见光到近红外波段有良好的透过率，α-BBO在紫外至中红外波段光学性能优异）棱镜间采用胶合（可见光及红外）或光胶工艺（紫外），可承受更高功率的应用。自然光入射时，o光无偏折出射，e光偏折出射，两束光的偏振方向相互垂直，分离角大小与工作波长、材料及棱镜楔角有关。LBTEK还提供多种定制服务，包括定制特殊尺寸、设计波长等指标。具体定制需求，请联系LBTEK技术支持，相关使用注意事项详见技术说明。

示意图/演示视频

通用参数

光学元件材质激光品质α-BBO	结构设计光胶工艺
通光孔径 Ø10 mm	光束偏转＜10 arcsec
工作波长 190 nm-3.5 um	外壳直径 Ø25.4 mm +0.0/-0.2 mm
表面光洁度（划痕/麻点） 20/10（出/入射面）

偏振器选型指南

偏振器类型	工作波长范围	消光比	偏振透过率	基底材质	透射波前差	尺寸
纳米粒子薄膜线性偏振片	365 nm-395 nm	＞100000:1@372 nm-388 nm ＞10000:1@369 nm-390 nm ＞1000:1@365 nm-395 nm	51%-59%	钠钙玻璃	λ/4	Ø12.5 mm，Ø25 mm，SM05-8A透镜套筒，SM1-8A透镜套筒
	480 nm-550 nm	＞10000:1@480 nm-550 nm	58%-76%
	510 nm-800 nm	＞100000:1@530 nm-640 nm ＞10000:1@520 nm-740 nm ＞1000:1@510 nm-800 nm	55%-83%
	550 nm-1500 nm	＞100000:1@600 nm-1200 nm ＞10000:1@550 nm-1500 nm	57%-85%
	650 nm-2000 nm	＞100000:1@850 nm-1600 nm ＞10000:1@750 nm-1800 nm ＞1000:1@650 nm-2000 nm	76%-87%
	1000 nm-3000 nm	＞10000:1@1200 nm-3000 nm ＞1000:1@1000 nm-3000 nm	>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm		3λ
	1500 nm-5000 nm	＞10000:1@2000 nm-4500 nm ＞1000:1@1500 nm-5000 nm	65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm		3λ
薄膜线性偏振片	400 nm-700 nm	＞5000:1@450 nm-700 nm ＞500:1@400 nm-450 nm	70%-95%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
薄膜线性偏振片	700 nm-1700 nm	＞3000:1@1500-2000 nm ＞1000:1@600-1500 nm	70%-90%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
格兰·激光晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-1100 nm	100000:1	80%	α-BBO
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
格兰·泰勒晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	100000:1	50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	45%-82%	α-BBO
激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm，30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞1000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm，16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

洛匈棱镜

一．定义

LBTEK洛匈棱镜是一种由两块光轴互相垂直的负单轴晶体（方解石或α-BBO）棱镜通过胶合或光胶工艺配合而成的偏振器件。自然光入射时，能在棱镜透射端得到偏振方向相互正交的，具有一定分离角的两束线偏振光。

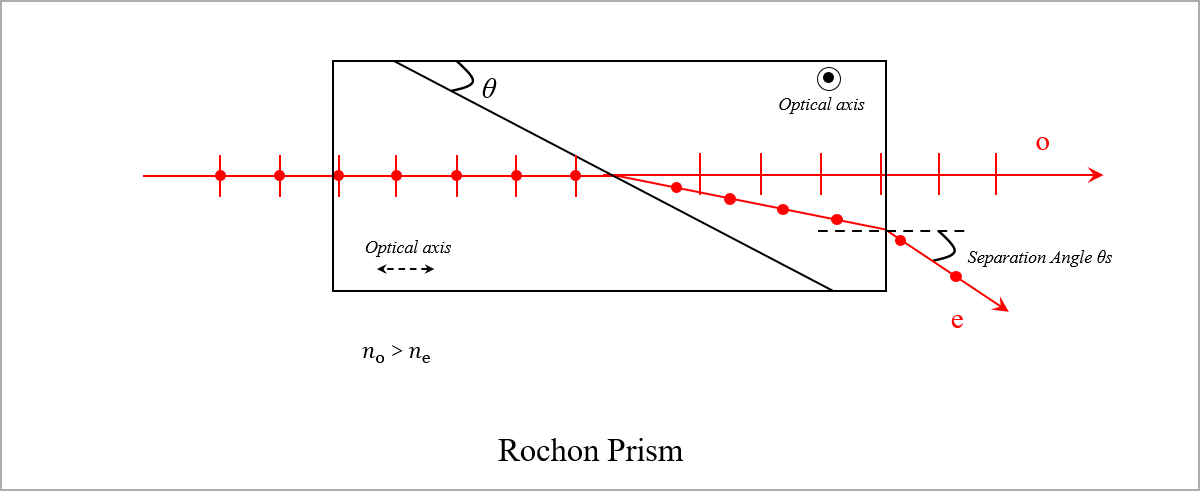

图1 洛匈棱镜光路示意图。

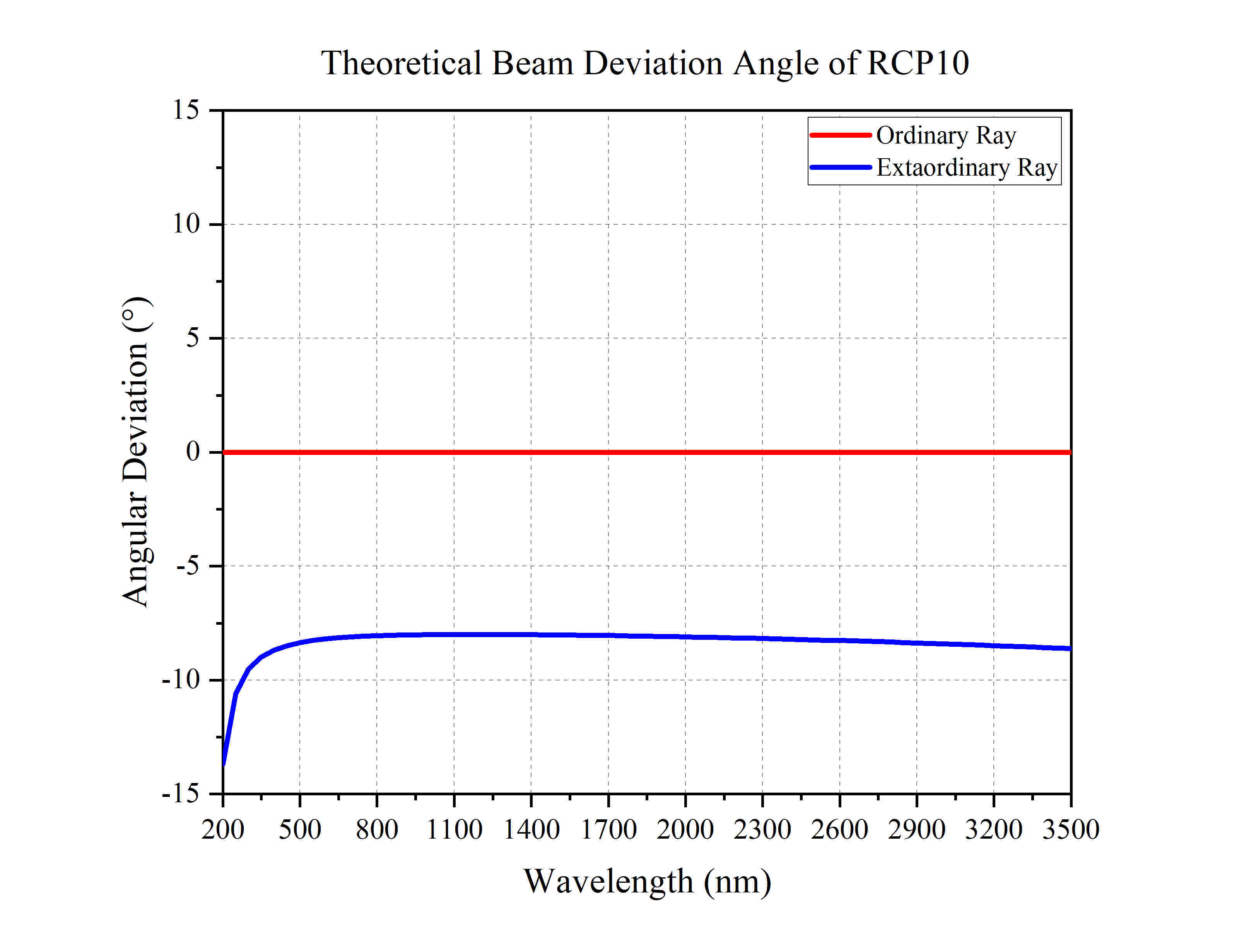

如图1所示，平行自然光自棱镜左边端面垂直入射时，入射光的两个正交偏振分量不发生偏折，其中，振动方向垂直于棱镜光轴c的偏振分量（即s分量）为o光，相应折射率为n_o，振动方向平行于光轴的偏振分量（即p分量）为e光，相应的折射率为n_e。因为棱镜材料为负单轴晶体，有n_o＞n_e。两正交偏振分量光束在左端晶体中传输时其偏振方向均与光轴方向垂直，皆为o光。传输至两晶体交界面时，由于右端晶体的光轴方向发生改变，水平偏振分量光变为e光，由于n_o＞n_e，e光向下偏折，两出射偏振分量的偏移角度即为自然光透过洛匈棱镜的分离角θ_s。LBTEK洛匈偏振棱镜仅允许光从左方正向入射（若从右端反向入射会引起消光比降低），能使o光无偏折出射，e光偏折出射，其偏转角大小与工作波长、材料及棱镜楔角有关，白光入射时，能得到无色散的线偏振光。

二．特点

1.将自然光分为两束偏振方向正交的输出光；

2.需按照外壳刻字指示方向入射，光束分离角为8°（@1064 nm）；

3.输出光具有高消光比（100000：1）。

三．说明

洛匈棱镜可用于输出两束偏振方向相互正交的线偏振光，为满足客户对不同波段的需求，LBTEK洛匈棱镜由两块光轴互相垂直的同种负单轴晶体（方解石或α-BBO）棱镜配合而成（方解石、α-BBO均为负单轴晶体，n_o＞n_e。方解石在可见光到近红外波段有良好的透过率，α-BBO在紫外至中红外波段光学性能优异），，在使用过程中，需要注意:

1).以上提及的两种材料对温度都非常敏感，过大的温度变化可能导致破裂，需注意保存和使用环境，建议用户收到棱镜待材料达到热平衡（大约6~8小时）后再打开包装。

2).α-BBO晶体质地较为柔软，进行镜面清洁时动作须轻，出入射镀膜面可以用溶剂和空气进行清洁。尽量不要接触侧面窗口，若必须擦拭，只能使用溶剂浸湿棉或未经处理的面巾纸。

LBTEK洛匈棱镜均精细加工，严格管控质量，保证以合理的价格为客户提供高质量的产品。

LBTEK洛匈晶体偏振棱镜

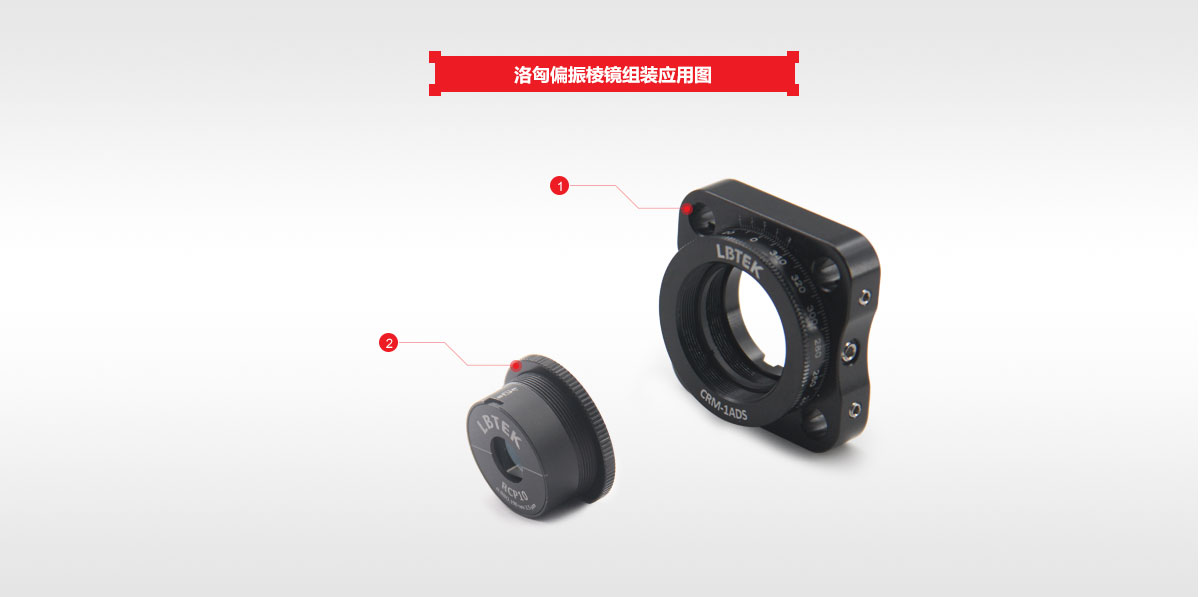

① 30 mm同轴系统旋转调整架 CRM-1ADS ×1

② 洛匈晶体偏振棱镜RCP10 ×1

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

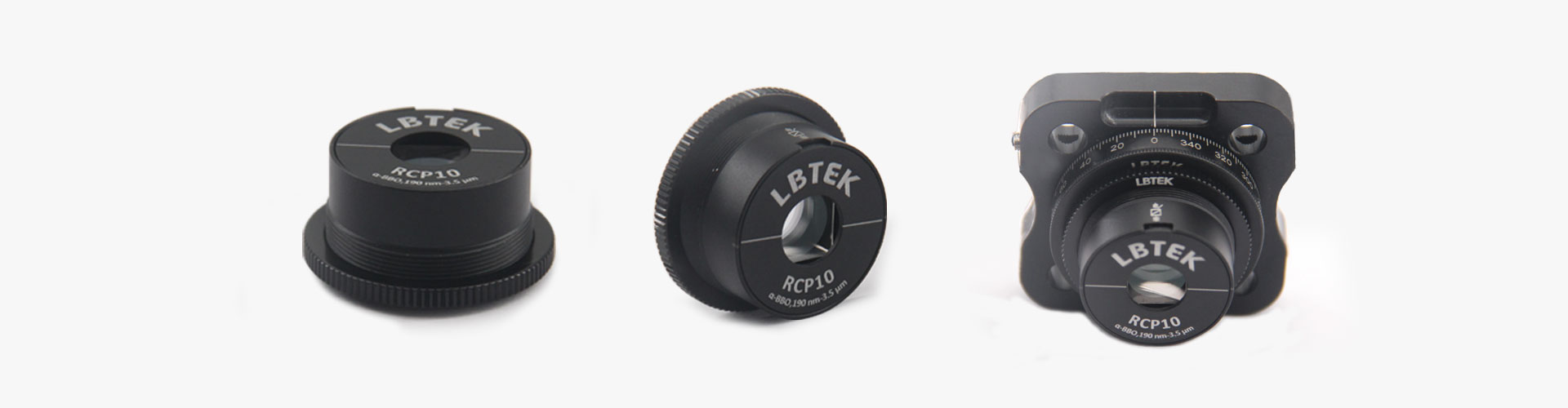

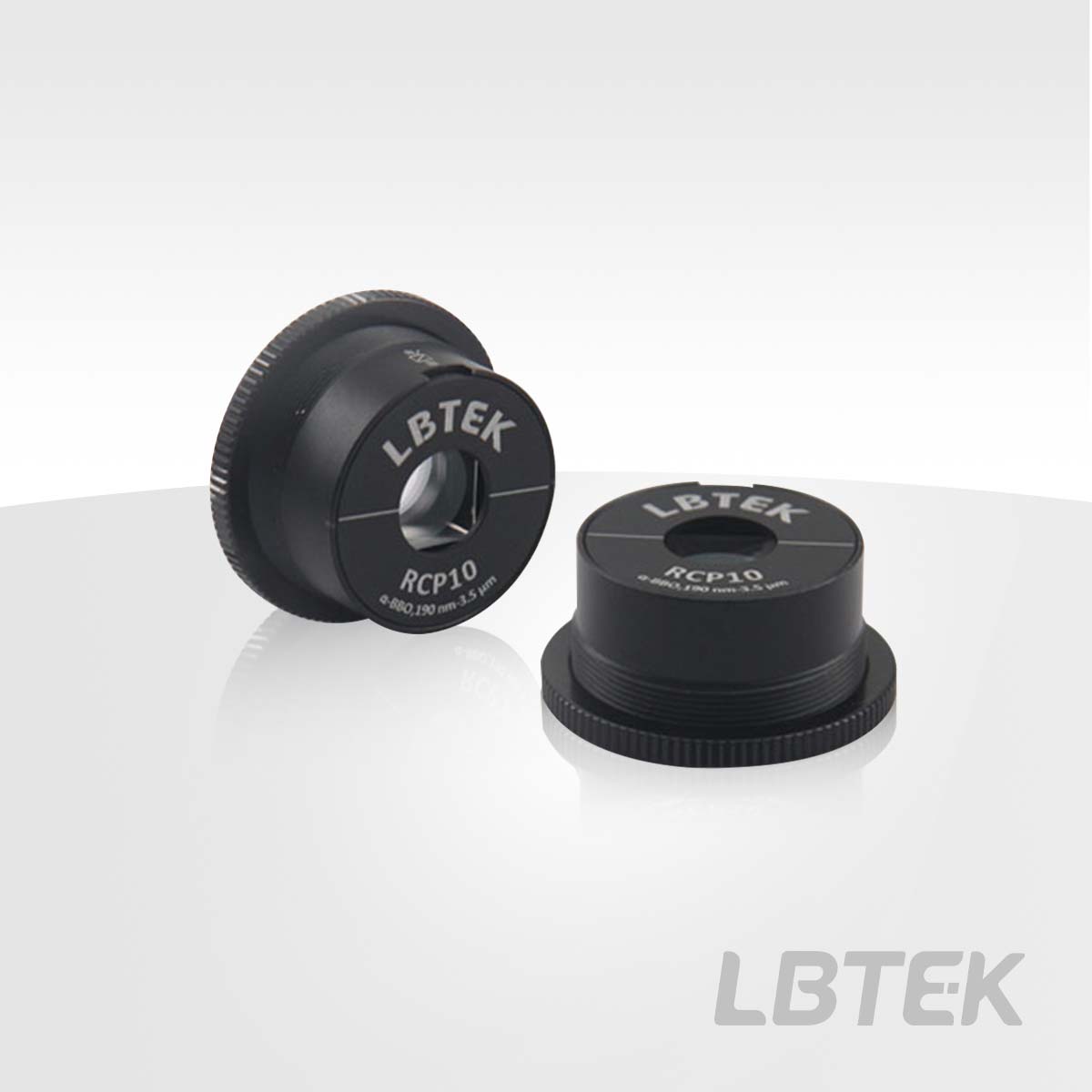

洛匈晶体偏振棱镜

光学元件材质：激光品质α-BBO
通光孔径：Ø10 mm
工作波长：190 nm-3.5 μm

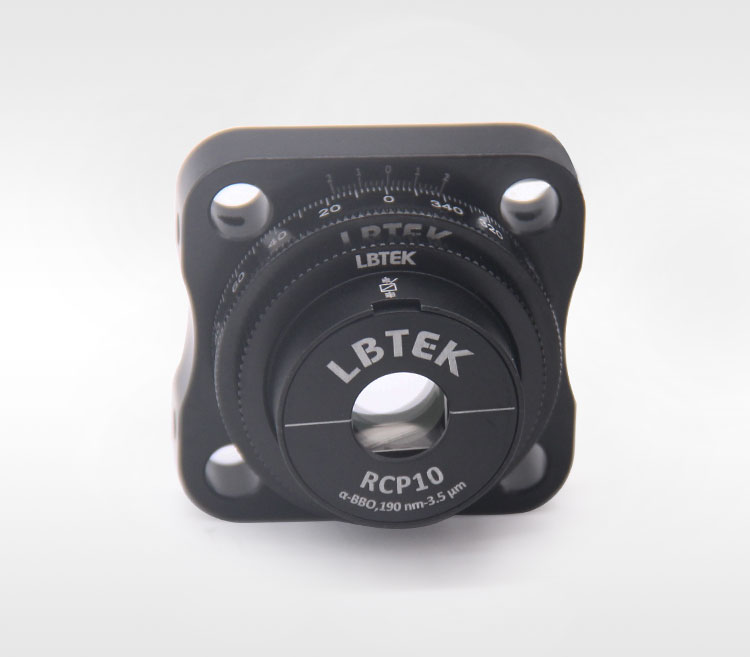

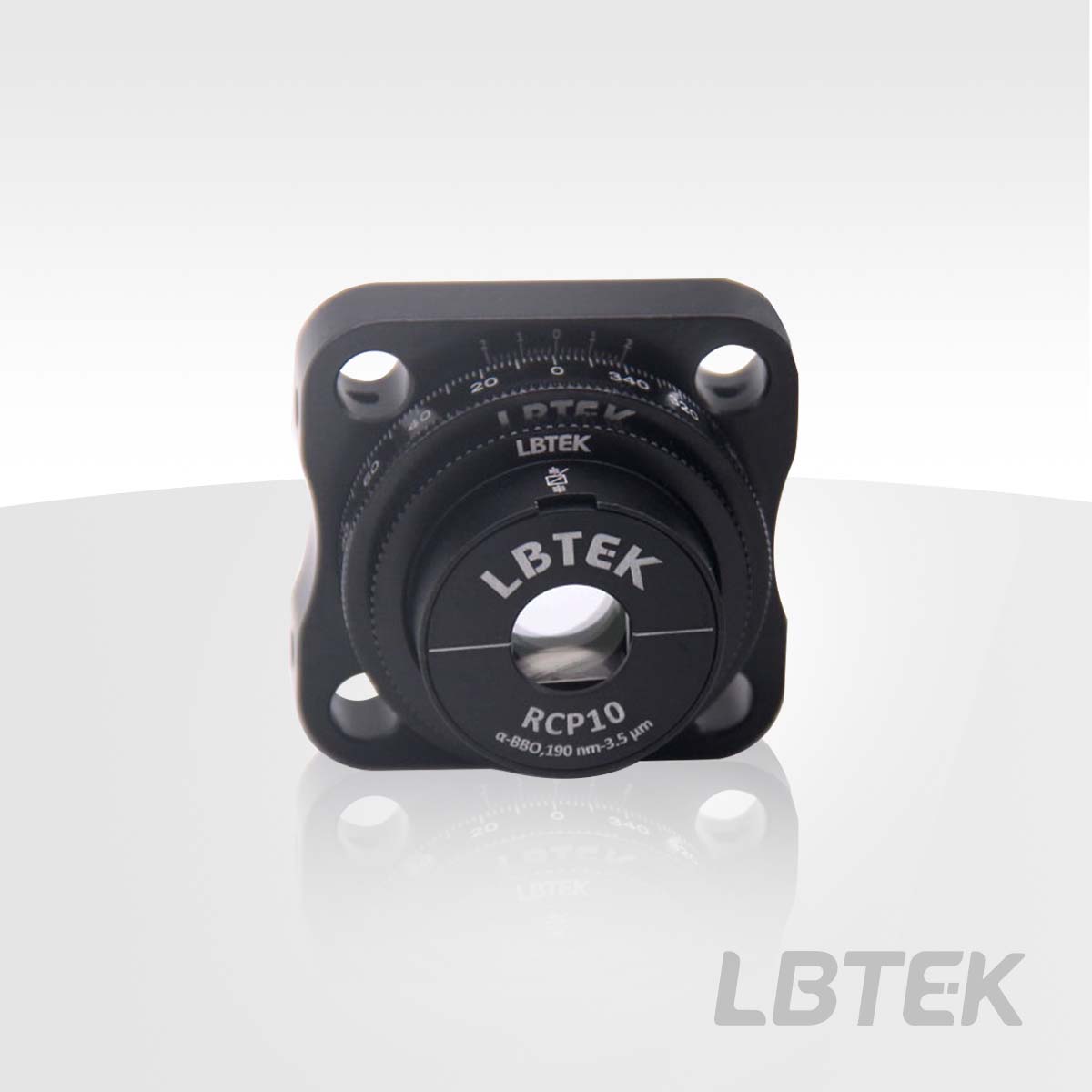

洛匈棱镜安装于旋转镜架中

	产品型号	通光孔径	消光比	工作波长	单价	对比	发货日期
	RCP10	Ø10 mm	100000:1	190 nm-3.5 μm	￥5491		当天		加入购物车

产品型号	波长	当前波长(nm)	当前透射率(%)

选中产品型号，曲线数据将在右侧显示，数量不限
