沃拉斯顿晶体偏振棱镜可用于输出高消光比的线偏振光,为满足客户对不同波段的需求,LBTEK 沃拉斯顿晶体偏振棱镜由两块光轴互相垂直的同种负单轴晶体(方解石或α-BBO)棱镜配合而成(方解石、α-BBO均为负单轴晶体,no>ne。方解石在可见光到近红外波段有良好的透过率,α-BBO在紫外至中红外波段光学性能优异),棱镜间通过胶合剂胶合或光胶工艺拼接。自然光入射时,o光和e光均偏折出射,两束光的偏振方向互相垂直,偏转角相等。分离角大小与工作波长、材料及棱镜楔角有关。LBTEK还提供多种定制服务,包括定制特殊尺寸、设计波长等指标,具体定制需求,请联系LBTEK技术支持,相关使用注意事项详见技术说明。
光学元件材质
激光品质天然方解石/激光品质α-BBO
|
结构设计
胶合剂胶合/光胶
|
通光孔径
Ø 10.0 mm
|
光束偏转
<10 arcsec
|
表面光洁度(划痕/麻点)
20/10(出/入射面)
|
外壳直径
Ø25.4 mm +0.0/-0.2 mm
|
偏振器选型指南
偏振器类型 |
工作波长范围 | 消光比 | 偏振透过率 | 基底材质 | 透射波前差 | 尺寸 |
纳米粒子薄膜线性偏振片 | 365 nm-395 nm | >100000:1@372 nm-388 nm >10000:1@369 nm-390 nm >1000:1@365 nm-395 nm |
51%-59% | 钠钙玻璃 | λ/4 | Ø12.5 mm,Ø25 mm,SM05-8A透镜套筒,SM1-8A透镜套筒 |
480 nm-550 nm | >10000:1@480 nm-550 nm | 58%-76% | ||||
510 nm-800 nm | >100000:1@530 nm-640 nm >10000:1@520 nm-740 nm >1000:1@510 nm-800 nm |
55%-83% | ||||
550 nm-1500 nm | >100000:1@600 nm-1200 nm >10000:1@550 nm-1500 nm |
57%-85% | ||||
650 nm-2000 nm | >100000:1@850 nm-1600 nm >10000:1@750 nm-1800 nm >1000:1@650 nm-2000 nm |
76%-87% | ||||
1000 nm-3000 nm | >10000:1@1200 nm-3000 nm >1000:1@1000 nm-3000 nm |
>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm |
3λ | |||
1500 nm-5000 nm | >10000:1@2000 nm-4500 nm >1000:1@1500 nm-5000 nm |
65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm |
||||
薄膜线性偏振片 | 400 nm-700 nm | >5000:1@450 nm-700 nm >500:1@400 nm-450 nm |
70%-95% | N-BK7 | λ | Ø12.7 mm、Ø25.4 mm、Ø50.8 mm |
700 nm-1700 nm | >3000:1@1500-2000 nm >1000:1@600-1500 nm |
70%-90% | ||||
格兰·激光晶体偏振棱镜 | 200 nm-300 nm | 100000:1 | >80% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
300 nm-700 nm | 100000:1 | >70% | α-BBO | |||
350 nm-2.3 μm | >10000:1 | 50%-90% | 方解石 | |||
700 nm-1100 nm | 100000:1 | 80% | α-BBO | |||
700 nm-3.0 μm | >10000:1 | 45%-82% | α-BBO | |||
格兰·泰勒晶体偏振棱镜 | 200 nm-300 nm | 100000:1 | >80% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
300 nm-700 nm | 100000:1 | >70% | α-BBO | |||
350 nm-2.3 μm | >10000:1 | 50%-90% | 方解石 | |||
700 nm-3.0 μm | >10000:1 | 45%-82% | α-BBO | |||
沃拉斯顿晶体偏振棱镜 | 200 nm-1.1 μm | 100000:1 | >70% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
350 nm-2.3 μm | 100000:1 | 50%-90% | 方解石 | |||
洛匈晶体偏振棱镜 | 190 nm-3.5 μm | 100000:1 | 45%-82% | α-BBO | ||
激光线偏振分束立方 | 405 nm | Tp:Ts>3000:1 | Tp>95% | 紫外熔融石英 | λ/4 | L=12.7 mm、25.4 mm,30 mm同轴立方体外壳 |
532 nm | ||||||
633 nm | ||||||
780 nm | ||||||
808 nm | ||||||
830 nm | ||||||
850 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1550 nm | ||||||
高功率激光线偏振分束立方 | 266 nm | Tp:Ts>2000:1 | Tp>97% | 紫外熔融石英 | λ/4 | L=12.7 mm、25.4 mm,30 mm同轴立方体外壳 |
355 nm | ||||||
405 nm | ||||||
460 nm | ||||||
532 nm | ||||||
633 nm | ||||||
780 nm | ||||||
808 nm | ||||||
830 nm | ||||||
850 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1550 nm | ||||||
宽带偏振分束立方 | 420 nm-680 nm | Tp:Ts>1000:1 | Tp>90% | N-SF1 | λ/4 | L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm,16 mm同轴立方体外壳、30 mm同轴立方体外壳 |
620 nm-1000 nm | ||||||
900 nm-1300 nm | ||||||
1200 nm-1600 nm | ||||||
偏振平板分束镜 | 405 nm | Tp:Ts>10000:1 | Tp>93% | 紫外熔融石英 | λ/2、λ/8 | Ø25.4 mm、25.0 mm×36.0 mm |
532 nm | ||||||
780 nm | ||||||
808 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1310 nm | ||||||
1550 nm |
沃拉斯顿棱镜
一.定义
LBTEK沃拉斯顿偏振棱镜是一种由两块光轴互相垂直的负单轴晶体(方解石或α-BBO)棱镜通过胶合或光胶工艺配合而成的偏振器件。自然光入射时,能在棱镜透射端得到偏振方向相互正交的,具有一定分离角的两束线偏振光。

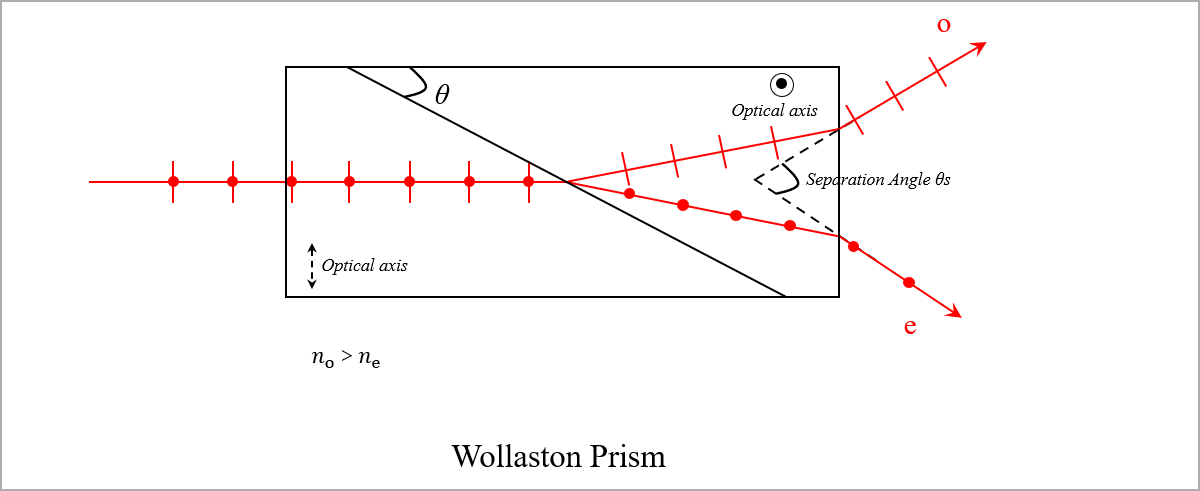

图1 沃拉斯顿棱镜光路示意图
如图1所示,平行自然光自棱镜左边端面垂直入射时,入射光的两个正交偏振分量不发生偏折,其中,振动方向垂直于棱镜光轴的偏振分量(即s分量)为o光,相应折射率为no,振动方向平行于光轴的偏振分量(即p分量)为e光,相应的折射率为ne。因为棱镜材料为负单轴晶体,有no>ne,传输至两晶体交界面时,由于右端晶体的光轴方向发生改变,水平偏振分量光变为e光,由于no>ne,e光向下偏折;竖直偏振分量光变为o光,o光向上偏折。两出射偏振分量的偏移角度即为自然光透过沃拉斯顿晶体偏振棱镜的分离角θs。LBTEK沃拉斯顿晶体偏振棱镜允许光从两端入射,其偏转角大小与工作波长、材料及棱镜楔角有关。
二.特点
1.输出两束纯正线性偏振光束;

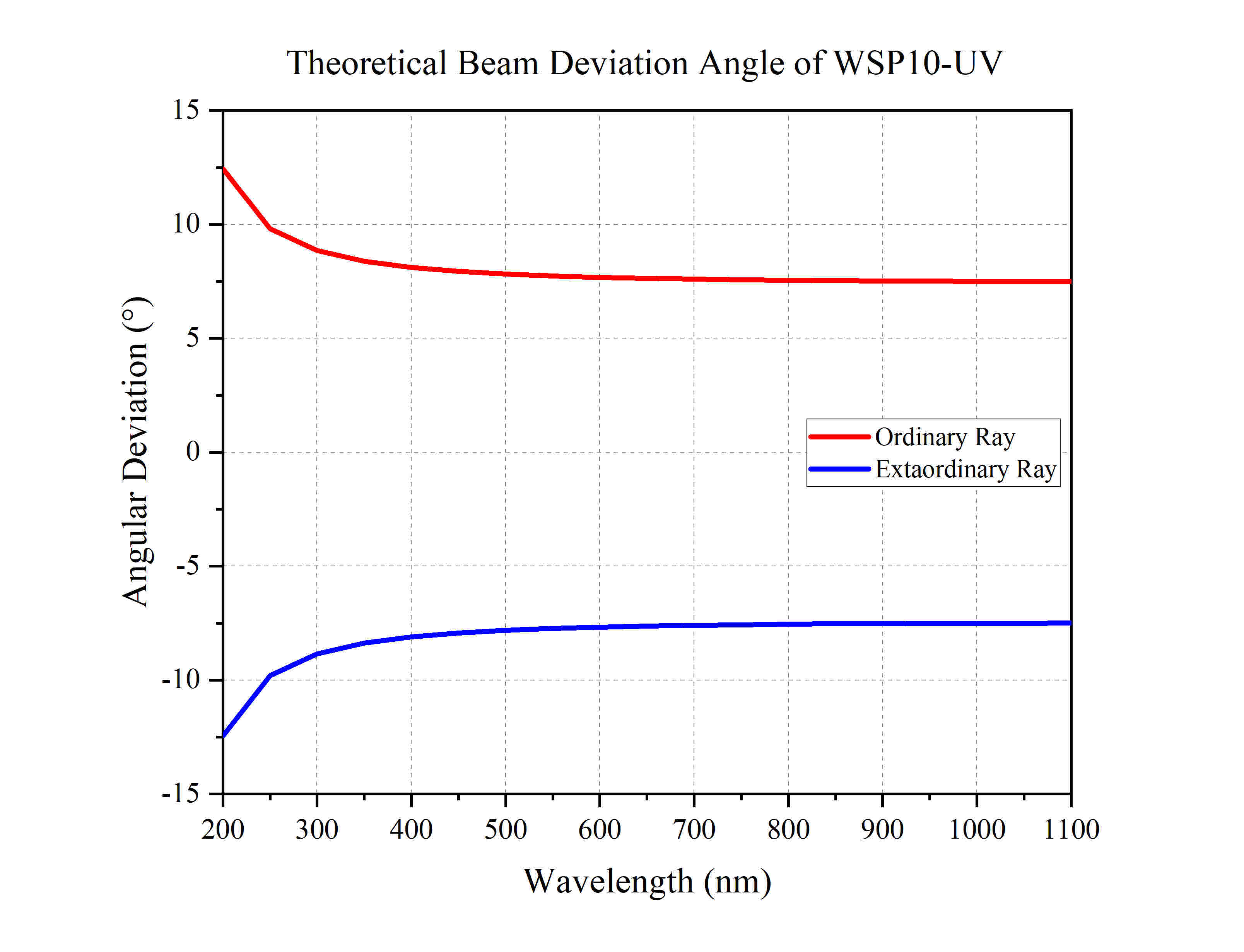

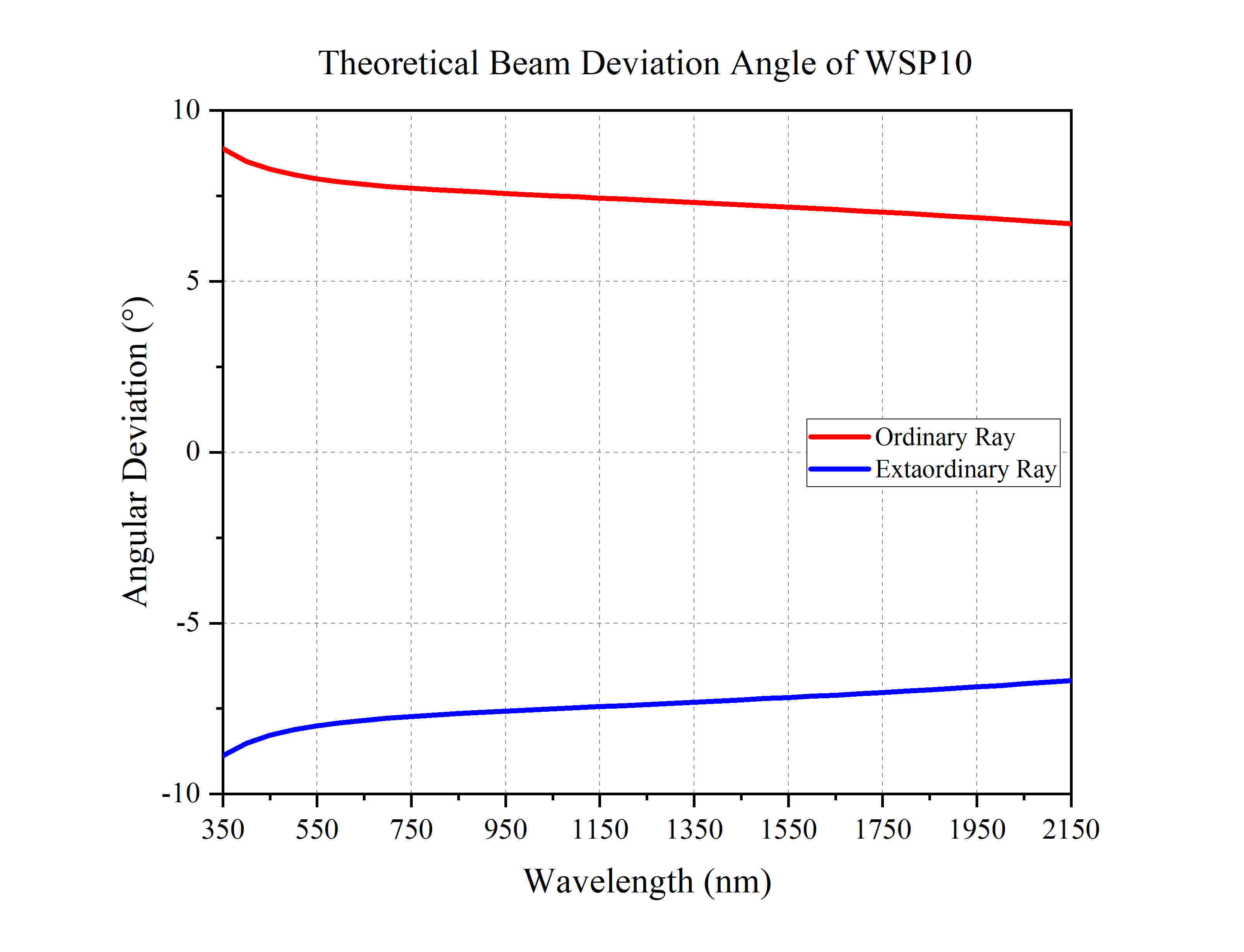

2.可双向入射,光束分离角为15°(@1064 nm);
3.输出光具有高消光比(100000:1)。
三.说明
沃拉斯顿晶体偏振棱镜可用于输出纯正的线偏振光,为满足客户对不同波段的需求,在使用过程中,需要注意:
1).方解石和α-BBO两种材料对温度都非常敏感,过大的温度变化可能导致破裂,需注意保存和使用环境,建议用户收到棱镜待材料达到热平衡(大约6~8小时)后再打开包装。
2).α-BBO晶体质地较为柔软,进行镜面清洁时动作须轻,出入射镀膜面可以用溶剂和气吹进行清洁。尽量不要接触侧面窗口,若必须擦拭,只能使用溶剂浸湿棉或未经处理的面巾纸。
LBTEK沃拉斯顿晶体偏振棱镜均精细加工,严格管控质量,保证以合理的价格为客户提供高质量的产品。

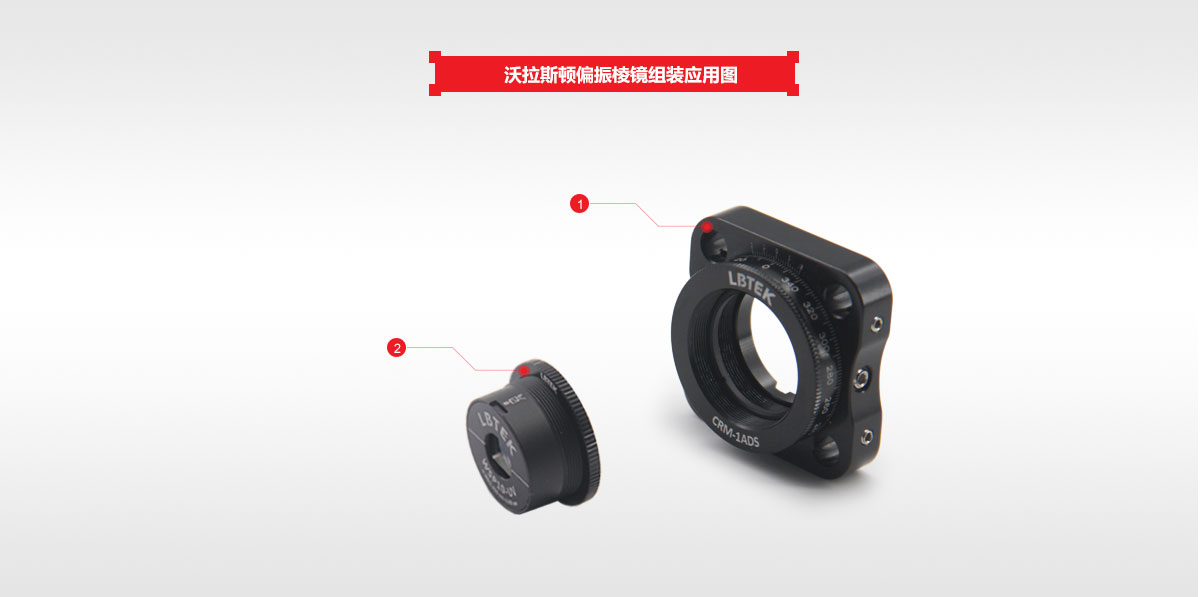

LBTEK 偏振棱镜的组装图 |
① 30 mm同轴系统旋转调整架CRM-1ADS×1 |
② 沃拉斯顿晶体偏振棱镜WSP10-UV×1 |
LBTEK沃拉斯顿晶体偏振棱镜用于输出高消光比的线偏振光,LBTEK提供通光孔径为Ø10 mm,工作波长为200 nm-1.1 μm(带UV保护膜)、350 nm-2.3 μm(未镀膜)的沃拉斯顿晶体偏振棱镜。
产品型号 | 通光孔径 | 消光比 | 工作波长 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
WSP10 | Ø10 mm | 10000:1 | 350 nm-2.3 μm | ¥4271 | 6周 |
|
加入购物车 | |
|
WSP10-UV | Ø10 mm | 100000:1 | 200 nm – 1.1 μm | ¥6541 | 联系客服 |
|
加入购物车 |
