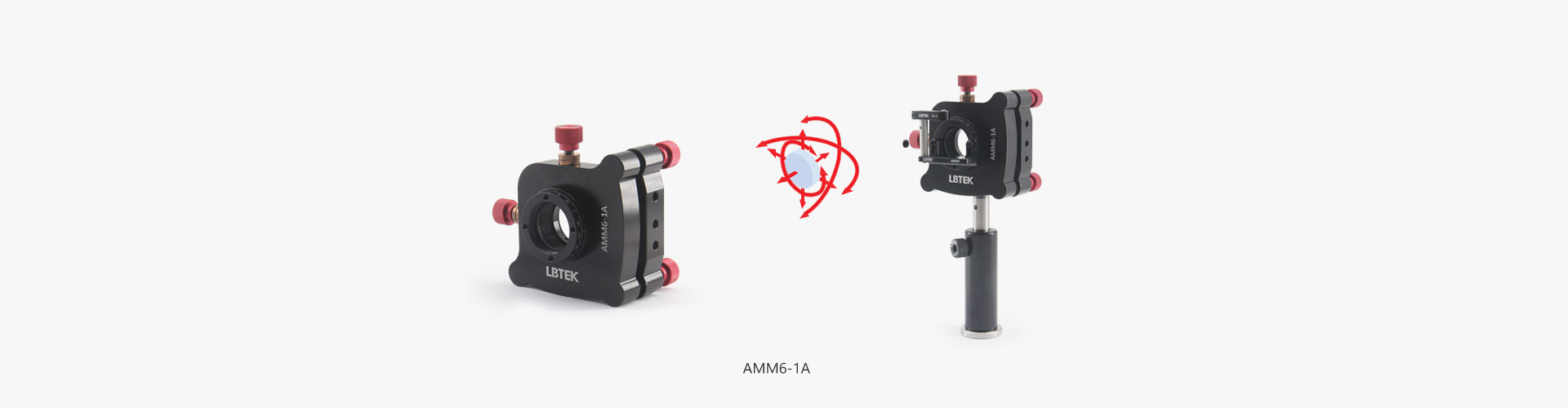

LBTEK六轴光学调整架，可沿三个轴平移、俯仰/偏转调节以及360°旋转。每个调节轴均可锁定，增强镜架的稳定性。安装部分有SM1螺纹孔，用于安装光学元件或SM1螺纹组件。AMM6-1A 调整架的旋转环上有四个M3的螺孔，用于安装AMM6P棱镜安装配件。这种棱镜安装配件带有一个42.0 mm×12.7 mm的平台，调整架后板带有6个M4沉头孔，可将接杆安装到AMM6-1A调整架来实现左、右手安装。
|
主体材质
6061-T6铝合金
|
表面处理
黑色阳极氧化
|
|
适用光学元件尺寸
Ø25.4 mm
|
螺纹副锁紧方式
轴向锁紧
|
|

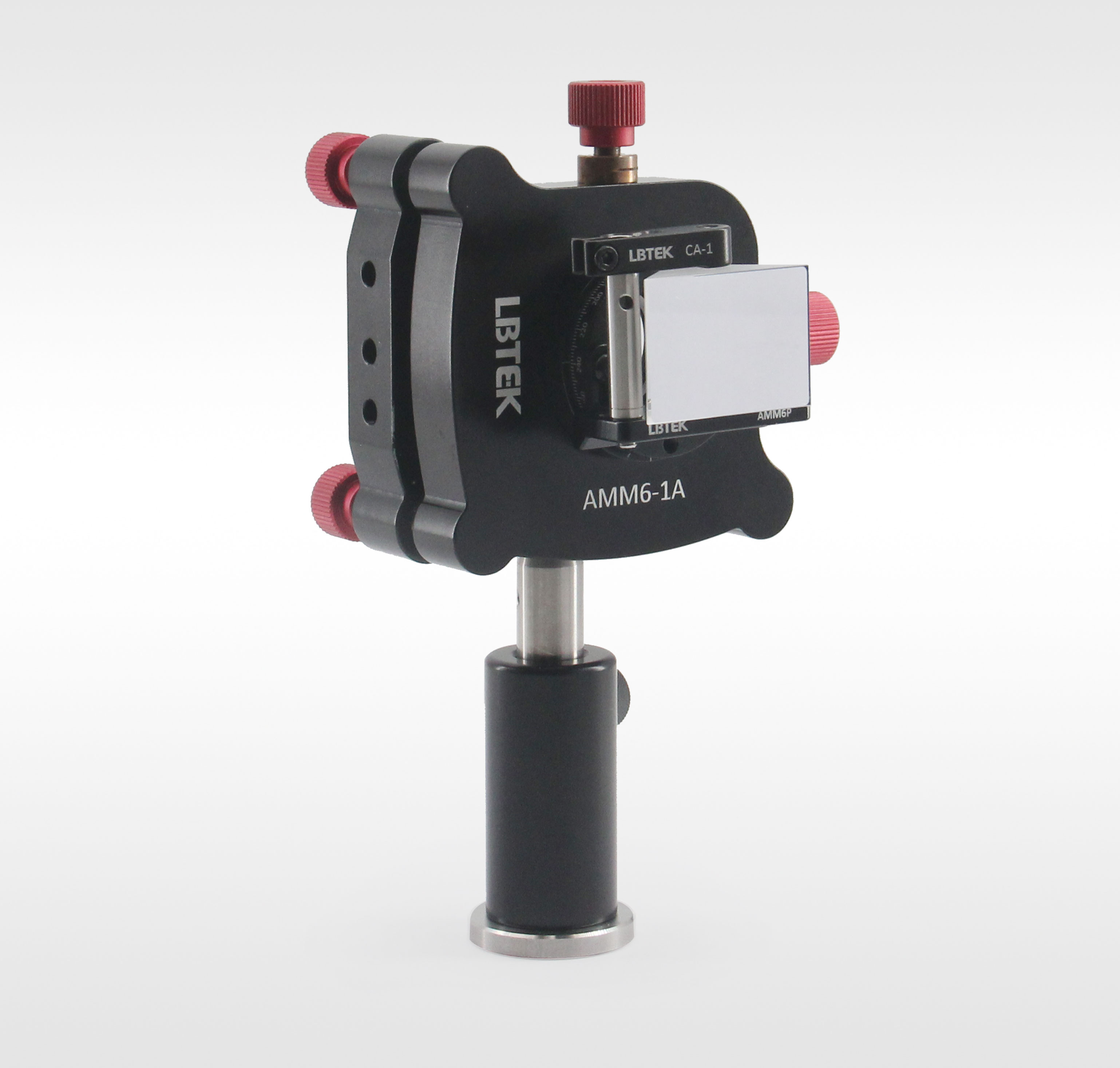

LBTEK 六轴光学调整架AMM6-1A组装图 |
① 六轴光学调整架AMM6-1A×1 |
② 棱镜×1 |
③ 棱镜安装平台AMM6P×1 |
|
④ Ø12.7 mm不锈钢光学接杆 OP-75×1 |
⑤ 底座式Ø12.7 mm接杆支架PH-75B×1 |
|

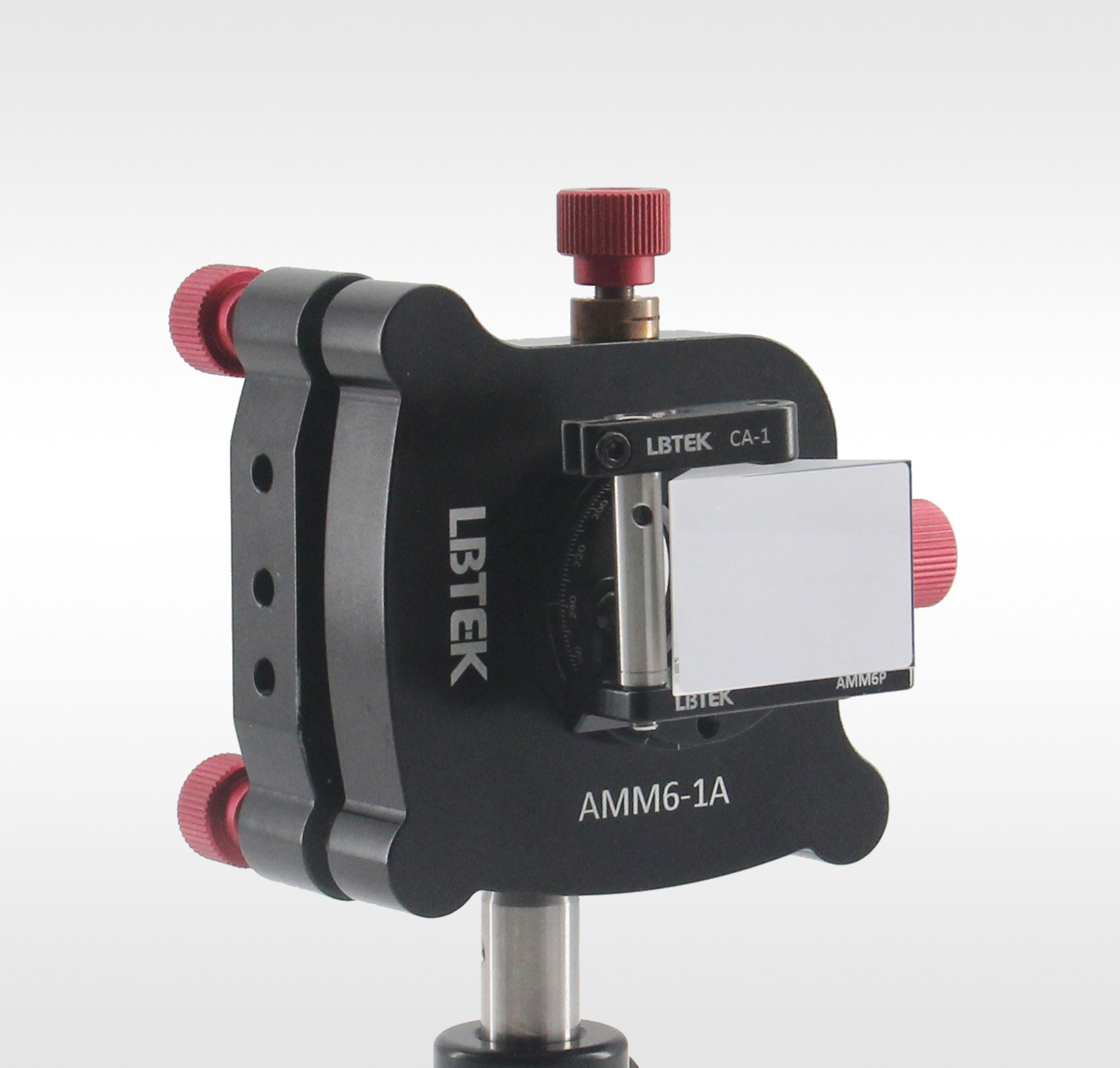

LBTEK提供的LBTEK棱镜安装平台，安装平台尺寸 42.0 mm×12.7 mm，可以安装到AMM6-1A六轴光学调整架的旋转环上。安装平台通过2个附带的M3圆头内六角螺钉(附送2.0mm六角扳手)安装，平台上的两个M3连接螺钉用腰形孔的可调节长度为6 mm，安装平台使得光学元件能定位到旋转轴上。安装平台有4个M4的螺纹孔，且平台附带有CA-1高度可调压臂，可通过附送2.0 mm六角扳手安装调节。
| 产品型号 | 安装平台尺寸 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
AMM6P | 42.0 mm×12.7 mm | ￥306 | 当天 |
|
加入购物车 |

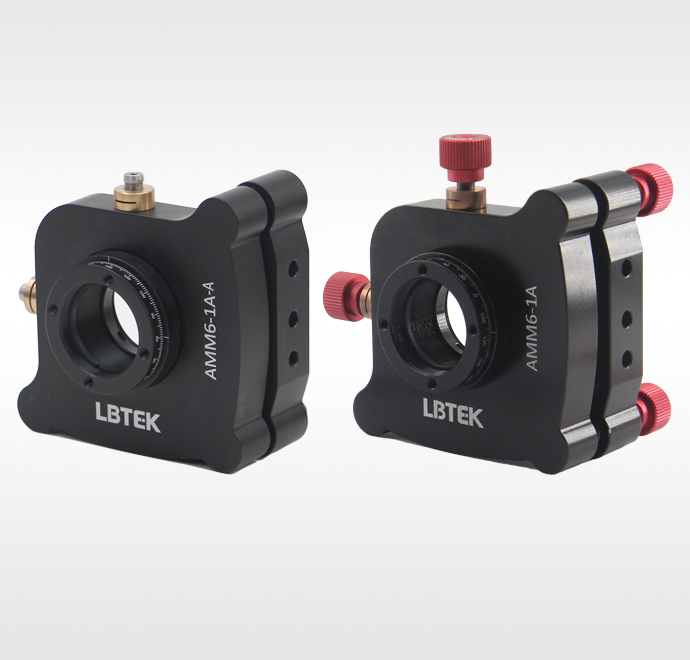

LBTEK提供的六轴光学调整架，带SM1内螺纹孔，和一个SM1R卡环，可安装最大厚度为15.8 mm的Ø25.4 mm的光学元件，可实现六个轴(XYZ平移，俯仰、偏转和360°旋转)调节，六轴都可锁紧，AMM6-1A和AMM6-1A-A 区别为AMM6-1A-A螺纹副不带螺帽。两者均带3个M6X025和2个M5X025的精密调节螺纹副，螺纹衬套带锁紧结构，360°旋转可锁定，其锁紧螺钉可用2.0 mm和1.5 mm六角扳手锁定。购买LBTEK 六轴光学调整架赠送1个2.0 mm六角扳手、1个1.5 mm内六角扳手，2个M4圆柱头内六角螺钉。
| 产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMM6-1A | Ø25.4 mm | 15.8 mm | ￥1762 | 3周 |
|
加入购物车 | |
|
|
AMM6-1A-A | Ø25.4 mm | 15.8 mm | ￥1762 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
