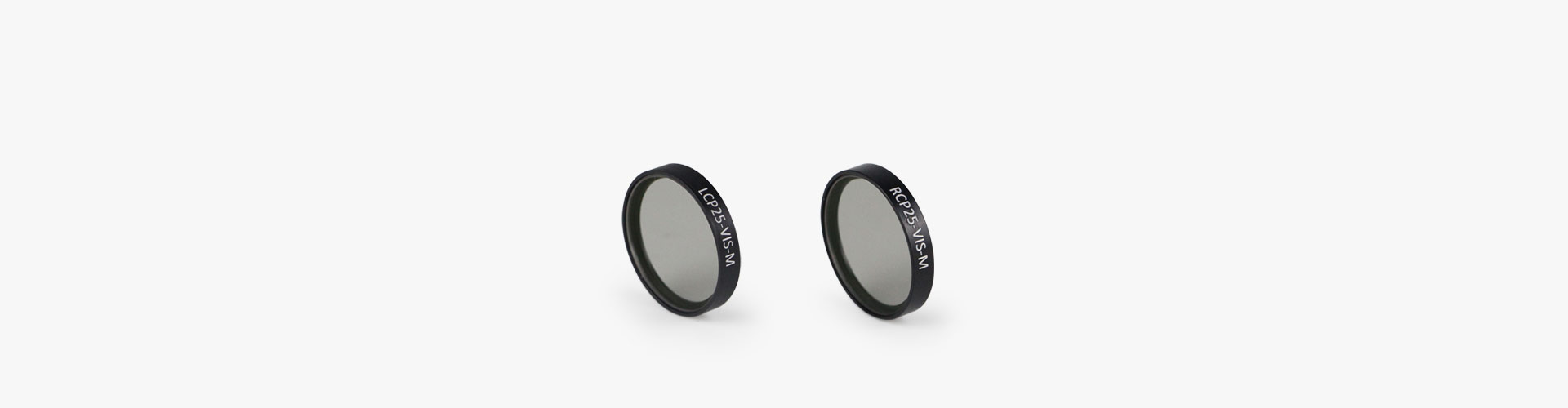

经济型薄膜圆偏振片
麓邦商城 产品中心 光学元件 经济型薄膜圆偏振片
参数规格
曲线
技术说明
组装
定制能力
反馈
产品说明
  • 圆偏振薄膜/N-BK7窗口片,三明治平片结构,辅有机械外壳
  • 可用于实现左/右旋圆偏振光和线偏振光之间的相互转化
  • 操作简易,高性价比,大入射角
  • 工作波段范围:400-700 nm
  • 支持参数规格的灵活定制

LBTEK 经济型薄膜圆偏振片采用三明治结构,由薄膜和两个N-BK7窗口片组成,预安装在金属外壳中。薄膜由线偏振层和λ/4波片层组成,窗口片与空气接触面均镀有宽谱增透膜 (400 nm-700 nm)。圆偏振片可将入射的自然光或者任意偏振态的光转化为左旋或右旋圆偏振光,也可将左旋或右旋圆偏振光转变为线偏振光。由于该偏振片对应力十分敏感,为了防止不当安装时影响偏振片性能,该偏振片被安装在金属卡环内。LBTEK 经济型薄膜圆偏振片金属卡环正面刻有两条刻度线,刻度线表示内部线偏振组成部分的透振方向,且光束从有刻线的一面入射时,出射光为圆偏振光。经济性薄膜圆偏振片能够满足多数圆偏振相关使用场景的要求,若您对椭偏度的要求较高,我们也提供高性能薄膜圆偏振片定制,详情请咨询LBTEK技术支持。

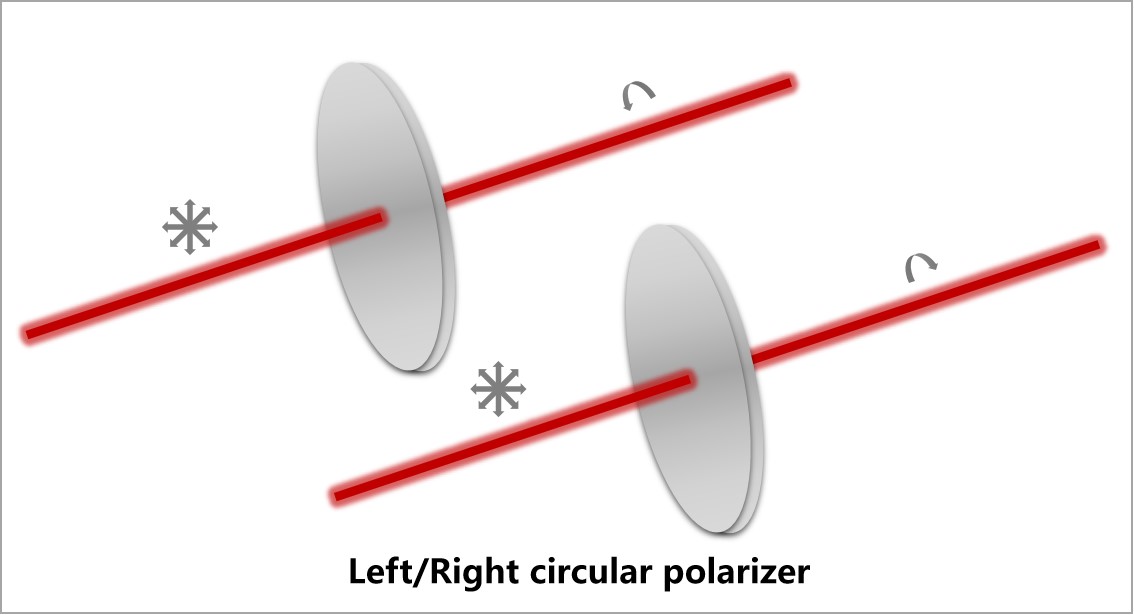

示意图/演示视频
通用参数
工作波长
400-700 nm
透射波前差(@633 nm)
λ @50%CA,2λ @90%CA
光学元件材质
圆偏振薄膜/N-BK7
透射光偏转(未安装机械外壳)
<2 arcmin
通光孔径
Ø20.0 mm
透射光偏转(已安装机械外壳)
<10 arcmin
机械外壳直径
Ø25.4 mm
入射角(AOI)
±15 °
表面光洁度(划痕/麻点)
40/20
增透膜
400-700 nm
工作温度
0-60 ℃
反射率
Ravg<0.5 %@400-700 nm,0 °AOI
损伤阈值
0.06 J/cm2@532 nm,10 ns,10 Hz; 0.077 J/cm2@532nm,122.7 fs,50 kHz,Ø7.919 μm (Single Pulse); 0.066 J/cm2@532nm,122.7 fs,100 Hz,Ø7.919 μm (100 Pulses)
椭圆率均匀性
>99 %

LBTEK 经济型薄膜圆偏振片——测试数据







LBTEK 经济型薄膜圆偏振片——技术说明



一、概述

LBTEK 经济型薄膜圆偏振片采用三明治结构,由薄膜和两个N-BK7窗口片组成,预安装在金属外壳中。薄膜由线偏振层和λ/4波片层组成,窗口片与空气接触面均镀有宽谱增透膜 (400 nm-700 nm)。

圆偏振片可将入射的自然光或者任意偏振态的光转化为左旋或右旋圆偏振光,也可将左旋或右旋圆偏振光转变为线偏振光,其偏振转换质量能够满足多数圆偏振相关使用场景的要求。由于该偏振片对应力十分敏感,为了防止不当安装时影响偏振片性能,该偏振片被安装在金属卡环内。



二、外观结构

LBTEK 经济型薄膜圆偏振片金属卡环正面刻有两条刻度线,标记了想要达到不同偏振转换效果所需的入射方向:当光束从有刻线的一面入射时,可将自然光或任意偏振态的光转化为圆偏振光;当光束从无刻线的一面入射时,可将圆偏振光转化为线偏振光。

同时,刻度线也表示内部线偏振组成部分的透振方向:当入射光束为线偏振光束,想要得到圆偏振光时,需调节入射光束偏振方向平行于刻线方向,方可使能量利用率最大化;当入射光束为圆偏振光,想要得到线偏振光时,出射线偏振光束的偏振方向平行于刻线方向。

图1 LBTEK 经济性薄膜圆偏振片外观示意图



三、光学特性

LBTEK 经济型薄膜圆偏振片常用于实现线偏振态和圆偏振态的相互转换,其功能由线偏振薄膜层和λ/4波片层共同构成,线偏振薄膜层的透振方向与λ/4波片层的快轴方向呈±45 °,以此形成起偏→圆偏振转换或反向的线偏振转换→检偏功能,具体如下:

当任意偏振态的光束先经过线偏振薄膜层后经过λ/4波片层时,首先经由线偏振薄膜层起偏,变为纯线偏振光,然后入射至λ/4波片层且偏振方向与该层快轴方向呈±45 °,变为左旋或右旋圆偏振光。需注意的是,当入射光为线偏振光时,调整入射光偏振方向与线偏振薄膜层的透振方向平行可使能量利用率最大化;

当圆偏振光束先经过λ/4波片层后经过线偏振薄膜层时,首先由λ/4波片变为线偏振光,然后经由线偏振薄膜层的检偏作用变为消光比更高的线偏振光。入射光越接近纯左旋/右旋圆偏振(分别对应LCP或RCP特征型号),转换为线偏振态的能量利用率最大。

图2 LBTEK 经济性薄膜圆偏振片原理示意图



四、应用

1. 相机滤镜:圆偏光镜由两片镜片组成,中间夹有偏振膜。可消除水面、玻璃表面、金属表面等光滑物体表面的反光,在一定程度上提高照片的整体色彩饱和度。并可在晴天时压深天空的蓝色,提高反差。

2. 3D眼镜:3D眼镜主要有线偏光3D眼镜和圆偏光3D眼镜。线偏光立体眼镜的立体视觉效果比圆偏光立体眼镜明显,但观看过程中线偏光立体眼镜有一定角度因素,不宜进行转头晃头等头部运动。圆偏光立体眼镜就相对自如,观看角度比线偏光立体眼镜广。

3. 显示屏:圆偏振光可应用于手机显示屏上,使屏幕发出的光更接近自然光,达到健康护眼的目的。

LBTEK 经济型薄膜圆偏振片 ① 30 mm同轴系统旋转调整架 CRM-1AS×1 ② 经济型薄膜圆偏振片 LCP25-VIS-M×1
③ SM1卡环 SMIR×1 ④ SM1卡环扳手 OWR-1A×1

LBTEK 经济型薄膜圆偏振片——定制能力



经济型薄膜圆偏振片定制参数表
项目 范围
外观形态 机械外壳

有/无;

SM05/SM1/SM2透镜套筒/其他定制外壳

玻璃基片

有/无保护玻璃;

N-BK7/UVFS/其它材质

尺寸规格 基片几何形状 支持多种异形切割(如圆形、多边形)
基片尺寸 5-160 mm(边长或直径规格)
通光孔径 ≤90 %×基片内接圆直径
光学参数 椭偏度 上限可达44.5 °
工作波长λ

400-1700 nm

增透膜

Ravg<0.5 %@400-700 nm;

Ravg<0.5 %@700-1100 nm;

Ravg<0.5 %@1100-1700 nm;

用户自定义增透膜

椭偏度均匀性

>99 %

若您需要的参数不在上表覆盖范围内,欢迎联系LBTEK技术支持详询!

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

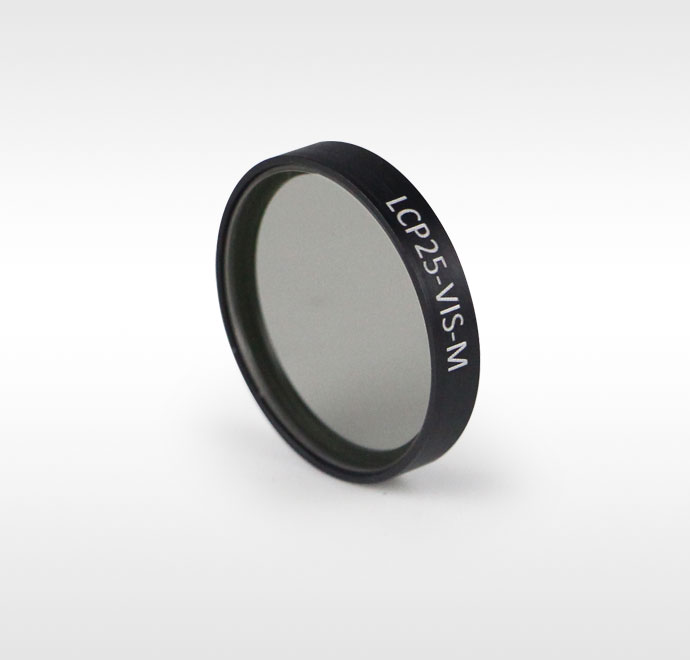

经济型薄膜左旋圆偏振片,400-700 nm
  • 左旋圆偏振薄膜/N-BK7窗口片
  • 工作波长:400-700 nm
  • AOI:±15°

LBTEK 经济型薄膜左旋圆偏振片被安装在金属卡环内,保证安装使用时,圆偏振片不直接受力。左旋圆偏振片可将入射的自然光或者任意偏振态的光转化为左旋圆偏振光。此外,该偏振片也可将左旋圆偏振光转化为线偏振光。LBTEK 圆偏振片金属卡环正面刻有两条刻度线,刻度线表示内部线偏振组成部分的透振方向,且光束从有刻线的一面入射时,出射光为圆偏振光,以方便客户识别和使用。

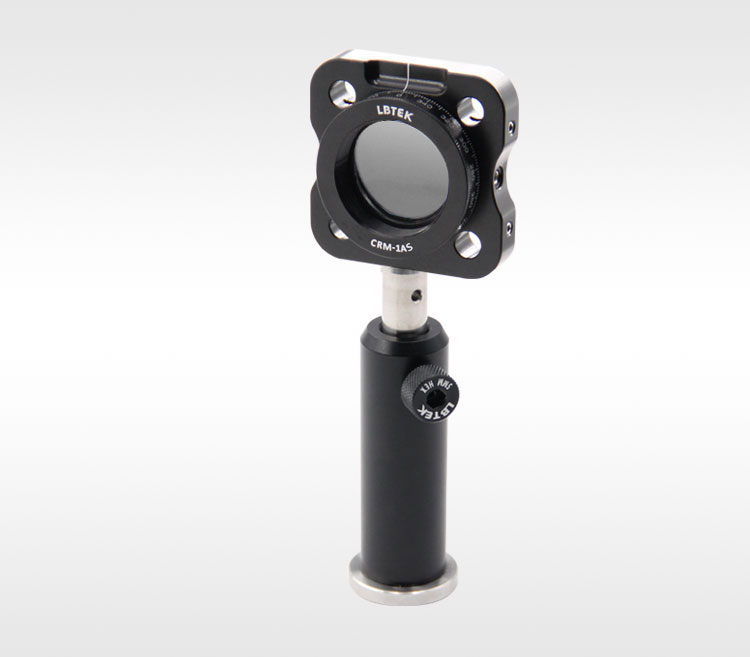

左旋圆偏振片常安装于30 mm同轴系统旋转调整架
产品型号 工作波长 通光孔径 单价 对比 发货日期
LCP25-VIS-M 400-700 nm Ø20.0 mm ¥812
当天
加入购物车

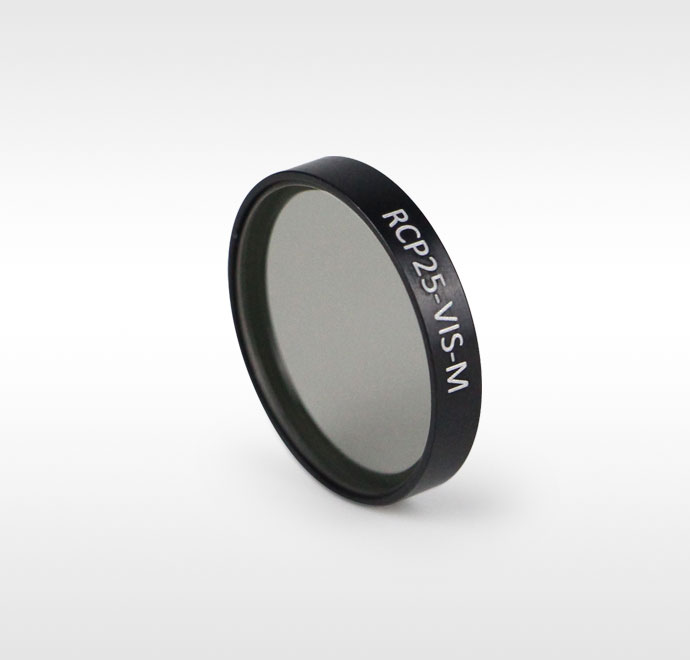

经济型薄膜右旋圆偏振片,400-700 nm
  • 右旋圆偏振薄膜/N-BK7窗口片
  • 工作波长:400-700 nm
  • AOI:±15°

LBTEK 经济型薄膜右旋圆偏振片被安装在金属卡环内,保证安装使用时,圆偏振片不直接受力。右旋圆偏振片可将入射的自然光或者任意偏振态的光转化为右旋圆偏振光。此外,该偏振片也可将右旋圆偏振光转化为线偏振光。LBTEK 圆偏振片金属卡环正面刻有两条刻度线,刻度线表示内部线偏振组成部分的透振方向,且光束从有刻线的一面入射时,出射光为圆偏振光,以方便客户识别和使用。

右旋圆偏振片常安装于30 mm同轴系统旋转调整架
产品型号 工作波长 通光孔径 单价 对比 发货日期
RCP25-VIS-M 400-700 nm Ø20.0 mm ¥812
当天
加入购物车
×
