薄膜线性偏振片—

产品说明

线性偏振薄膜/N-BK7窗口片，三明治平片结构，辅有机械外壳
元件平面内透振方向一致
可用于产生特定偏振方向的线偏振光束
高消光比，大入射角
工作波长λ：400-700 nm、700-1700 nm
支持参数规格的灵活定制

LBTEK 薄膜线性偏振片（Film Linear Polarizer，FLP）由前后两层N-BK7玻璃衬底与中间的线性偏振薄膜组成，提供卡环和旋转镜架两种安装方式。在整个元件平面上，透振方向一致，可用于产生特定偏振方向的线偏振光束，同时保证较高的消光比和较大的入射角范围。LBTEK 提供工作波长为400-700 nm和700-1700 nm的薄膜线性偏振片，同时支持参数规格的灵活定制，以方便用户在不同应用场景下的多样化需求，详情请咨询LBTEK 技术支持。

示意图/演示视频

偏振器选型指南

偏振器类型	工作波长范围	消光比	偏振透过率	基底材质	透射波前差	尺寸
纳米粒子薄膜线性偏振片	365 nm-395 nm	＞100000:1@372 nm-388 nm ＞10000:1@369 nm-390 nm ＞1000:1@365 nm-395 nm	51%-59%	钠钙玻璃	λ/4	Ø12.5 mm，Ø25 mm，SM05-8A透镜套筒，SM1-8A透镜套筒
	480 nm-550 nm	＞10000:1@480 nm-550 nm	58%-76%
	510 nm-800 nm	＞100000:1@530 nm-640 nm ＞10000:1@520 nm-740 nm ＞1000:1@510 nm-800 nm	55%-83%
	550 nm-1500 nm	＞100000:1@600 nm-1200 nm ＞10000:1@550 nm-1500 nm	57%-85%
	650 nm-2000 nm	＞100000:1@850 nm-1600 nm ＞10000:1@750 nm-1800 nm ＞1000:1@650 nm-2000 nm	76%-87%
	1000 nm-3000 nm	＞10000:1@1200 nm-3000 nm ＞1000:1@1000 nm-3000 nm	>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm		3λ
	1500 nm-5000 nm	＞10000:1@2000 nm-4500 nm ＞1000:1@1500 nm-5000 nm	65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm		3λ
薄膜线性偏振片	400 nm-700 nm	＞5000:1@450 nm-700 nm ＞500:1@400 nm-450 nm	70%-95%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
薄膜线性偏振片	700 nm-1700 nm	＞3000:1@1500-2000 nm ＞1000:1@600-1500 nm	70%-90%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
格兰·激光晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-1100 nm	100000:1	80%	α-BBO
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
格兰·泰勒晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	100000:1	50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	45%-82%	α-BBO
激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm，30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞1000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm，16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

LBTEK 薄膜线性偏振片——技术说明

一、概述

LBTEK 薄膜线性偏振片（Film Linear Polarizer，FLP）由前后两层N-BK7玻璃衬底与中间的线性偏振薄膜组成。在整个元件平面上，透振方向一致，可用于产生特定偏振方向的线偏振光束，同时保证较高的消光比和较大的入射角范围，常用作低功耗应用场景下的起偏器、检偏器、光强衰减器等。

二、外观结构

LBTEK 薄膜线性偏振片由两片N-BK7玻璃基底对中间线性偏振薄膜起到保护作用，基底与空气接触面均镀有增透膜，同时由于薄膜线性偏振片在使用时对应力较为敏感，因此安装于多种尺寸的机械卡环中以保证其偏振调制稳定性。在不同规格的机械卡环上，均注明了产品型号，并用直线标识了偏振片的透振轴方向，辅助客户在实际使用过程中进行光路调节。

※由于新旧产品更替，可能出现外壳刻字与产品型号不符的情况，但不影响产品性能，请放心使用。

图1 LBTEK 薄膜线性偏振片产品结构图

三、光学特性

LBTEK 薄膜线性偏振片可以使自然光转化为特定偏振方向的线偏振光，对入射光的不同组分分别起到了遮蔽或透过的功能，这是利用了部分材料对两个偏振分量吸收相差较大的二向色性的结果。

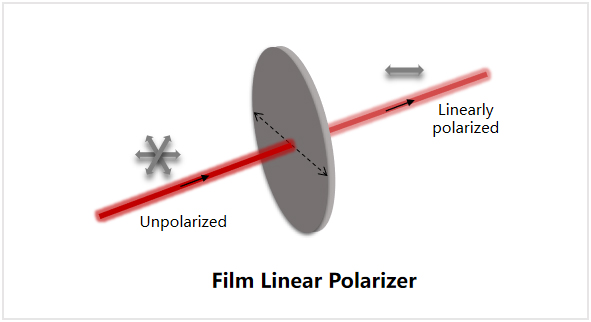

图2 LBTEK 薄膜线性偏振片的偏振调制特性

一束平行的自然光束可看作是在垂直于传播方向的任何两个相互正交方向上偏振的两个互不相干的等振幅光束。选择偏振片的透振轴方向作为这两部分光束的振动方向或振动垂直方向，如果E是进入偏振片的两部分光束中各自的振幅，则在偏振片中传播距离L后，它们的振幅为：

假定入射光是准单色的，平均频率为ω₁，传播速度为v，那么：

总强度：

式中I0=E2，如果两个衰减指数k1、k2差别很大，则相当薄的一片材料就足以把入射的非偏振光束变换为近似线偏振光束，即起着起偏器的作用。如果k∥＞k⊥，则⊥方向为其透振轴方向。

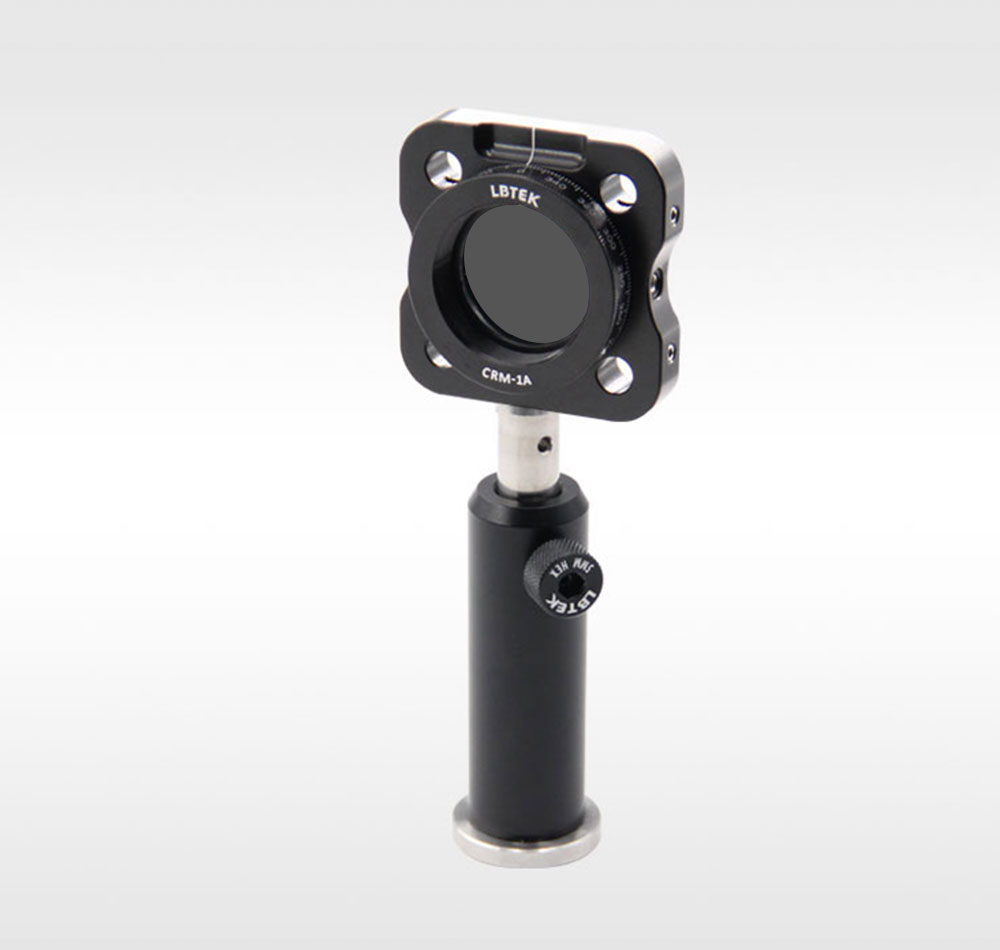

LBTEK 薄膜线性偏振片组装应用图	① 30 mm同轴系统旋转调整架 CRM-1AS×1	② 薄膜线性偏振片 FLP25-VIS-M×1
LBTEK 薄膜线性偏振片组装应用图	③ SM1卡环 SMIR×1	④ SM1卡环扳手 OWR-1A×1

LBTEK 薄膜线性偏振片——定制能力

薄膜线性偏振片定制参数表
项目		范围
外观形态	机械外壳	有/无； SM05/SM1/SM2透镜套筒/其他定制外壳
外观形态	玻璃基片	有/无保护玻璃； N-BK7/UVFS/其它材质
尺寸规格	基片几何形状	支持多种异形切割（如圆形、多边形）
	基片尺寸	5-160 mm（边长或直径规格）
	通光孔径	≤90 %×基片内接圆直径
光学参数	工作波长λ	400-1700 nm
	增透膜	Ravg＜0.5 %@400-700 nm； Ravg＜0.5 %@700-1100 nm； Ravg＜0.5 %@1100-1700 nm；用户自定义增透膜
	透振轴精度	±1 °

若您需要的参数不在上表覆盖范围内，欢迎联系LBTEK技术支持详询！

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	机械外壳直径	通光孔径	工作波长	单价	发货日期
FLP13-VIS-M	Ø12.7 mm	Ø10 mm	400 nm-700 nm	￥562	当天	加入购物车
FLP25-VIS-M	Ø25.4 mm	Ø21.5 mm	400 nm-700 nm	￥683	当天	加入购物车
FLP51-VIS-M	Ø50.8 mm	Ø45 mm	400 nm-700 nm	￥1243	当天	加入购物车

产品型号	机械外壳直径	通光孔径	工作波长	单价	发货日期
FLP13-NIR-M	Ø12.7 mm	Ø10 mm	700 nm-1700 nm	￥829	当天	加入购物车
FLP25-NIR-M	Ø25.4 mm	Ø21.5 mm	700 nm-1700 nm	￥1313	当天	加入购物车
FLP51-NIR-M	Ø50.8 mm	Ø45 mm	700 nm-1700 nm	￥3398	当天	加入购物车

产品型号	工作波长	通光孔径	机械外壳尺寸	单价	发货日期
FLP13-VIS-CRM	400 nm-700 nm	Ø10 mm	25.0 mm×25.0 mm×11.0 mm	￥950	3周	加入购物车
FLP25-VIS-CRM	400 nm-700 nm	Ø21.5 mm	42.0 mm×42.0 mm×15.9 mm	￥1044	当天	加入购物车
FLP51-VIS-CRM	400 nm-700 nm	Ø45 mm	76.0 mm×76.0 mm×20.4 mm	￥1885	当天	加入购物车

产品型号	工作波长	通光孔径	机械外壳尺寸	单价	发货日期
FLP13-NIR-CRM	700 nm-1700 nm	Ø10 mm	25.0 mm×25.0 mm×11.0 mm	￥1217	当天	加入购物车
FLP25-NIR-CRM	700 nm-1700 nm	Ø21.5 mm	42.0 mm×42.0 mm×15.9 mm	￥1662	当天	加入购物车
FLP51-NIR-CRM	700 nm-1700 nm	Ø45 mm	76.0 mm×76.0 mm×20.4 mm	￥3997	当天	加入购物车

	产品型号	尺寸	波长范围	单价	对比	发货日期
	FLP-VIS-50	50×50 mm	400 nm-700 nm	￥102		当天		加入购物车
	FLP-VIS-100	100×100 mm	400 nm-700 nm	￥408		当天		加入购物车
