格兰·激光偏振棱镜可用于输出高消光比的线偏振光,为满足客户对不同波段的需求,LBTEK 格兰·激光晶体偏振棱镜由两块光轴互相平行的同种负单轴晶体(方解石或α-BBO)棱镜配合而成(方解石、α-BBO均为负单轴晶体,no>ne。方解石在可见光到近红外波段有良好的透过率,α-BBO在紫外至中红外波段光学性能优异),棱镜间通过边缘夹垫片形成空气隙填充,可承受更高功率的应用。LBTEK还提供多种定制服务,包括定制特殊尺寸、设计波长等指标。具体定制需求,请联系LBTEK技术支持,相关使用注意事项详见技术说明。
光学元件材质
激光品质天然方解石/激光品质α-BBO
|
结构设计
高损伤阈值空气隙结构
|
通光孔径
Ø10 mm
|
外壳直径/公差
Ø25.4 mm +0.0/-0.2 mm
|
表面光洁度(划痕/麻点)
20/10(出/入射面)、80/50(侧面)
|
LBTEK 格兰·激光晶体偏振棱镜组装图 |
① 30 mm同轴系统旋转调整架 CRM-1ADS ×1 |
② 格兰·激光晶体偏振棱镜GLP10-IR ×1 |
偏振器选型指南
偏振器类型 |
工作波长范围 | 消光比 | 偏振透过率 | 基底材质 | 透射波前差 | 尺寸 |
纳米粒子薄膜线性偏振片 | 365 nm-395 nm | >100000:1@372 nm-388 nm >10000:1@369 nm-390 nm >1000:1@365 nm-395 nm |
51%-59% | 钠钙玻璃 | λ/4 | Ø12.5 mm,Ø25 mm,SM05-8A透镜套筒,SM1-8A透镜套筒 |
480 nm-550 nm | >10000:1@480 nm-550 nm | 58%-76% | ||||
510 nm-800 nm | >100000:1@530 nm-640 nm >10000:1@520 nm-740 nm >1000:1@510 nm-800 nm |
55%-83% | ||||
550 nm-1500 nm | >100000:1@600 nm-1200 nm >10000:1@550 nm-1500 nm |
57%-85% | ||||
650 nm-2000 nm | >100000:1@850 nm-1600 nm >10000:1@750 nm-1800 nm >1000:1@650 nm-2000 nm |
76%-87% | ||||
1000 nm-3000 nm | >10000:1@1200 nm-3000 nm >1000:1@1000 nm-3000 nm |
>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm |
3λ | |||
1500 nm-5000 nm | >10000:1@2000 nm-4500 nm >1000:1@1500 nm-5000 nm |
65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm |
||||
薄膜线性偏振片 | 400 nm-700 nm | >5000:1@450 nm-700 nm >500:1@400 nm-450 nm |
70%-95% | N-BK7 | λ | Ø12.7 mm、Ø25.4 mm、Ø50.8 mm |
700 nm-1700 nm | >3000:1@1500-2000 nm >1000:1@600-1500 nm |
70%-90% | ||||
格兰·激光晶体偏振棱镜 | 200 nm-300 nm | 100000:1 | >80% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
300 nm-700 nm | 100000:1 | >70% | α-BBO | |||
350 nm-2.3 μm | >10000:1 | 50%-90% | 方解石 | |||
700 nm-1100 nm | 100000:1 | 80% | α-BBO | |||
700 nm-3.0 μm | >10000:1 | 45%-82% | α-BBO | |||
格兰·泰勒晶体偏振棱镜 | 200 nm-300 nm | 100000:1 | >80% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
300 nm-700 nm | 100000:1 | >70% | α-BBO | |||
350 nm-2.3 μm | >10000:1 | 50%-90% | 方解石 | |||
700 nm-3.0 μm | >10000:1 | 45%-82% | α-BBO | |||
沃拉斯顿晶体偏振棱镜 | 200 nm-1.1 μm | 100000:1 | >70% | α-BBO | λ/4 | 通光孔径Ø10 mm(SM1螺纹外壳) |
350 nm-2.3 μm | 100000:1 | 50%-90% | 方解石 | |||
洛匈晶体偏振棱镜 | 190 nm-3.5 μm | 100000:1 | 45%-82% | α-BBO | ||
激光线偏振分束立方 | 405 nm | Tp:Ts>3000:1 | Tp>95% | 紫外熔融石英 | λ/4 | L=12.7 mm、25.4 mm,30 mm同轴立方体外壳 |
532 nm | ||||||
633 nm | ||||||
780 nm | ||||||
808 nm | ||||||
830 nm | ||||||
850 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1550 nm | ||||||
高功率激光线偏振分束立方 | 266 nm | Tp:Ts>2000:1 | Tp>97% | 紫外熔融石英 | λ/4 | L=12.7 mm、25.4 mm,30 mm同轴立方体外壳 |
355 nm | ||||||
405 nm | ||||||
460 nm | ||||||
532 nm | ||||||
633 nm | ||||||
780 nm | ||||||
808 nm | ||||||
830 nm | ||||||
850 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1550 nm | ||||||
宽带偏振分束立方 | 420 nm-680 nm | Tp:Ts>1000:1 | Tp>90% | N-SF1 | λ/4 | L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm,16 mm同轴立方体外壳、30 mm同轴立方体外壳 |
620 nm-1000 nm | ||||||
900 nm-1300 nm | ||||||
1200 nm-1600 nm | ||||||
偏振平板分束镜 | 405 nm | Tp:Ts>10000:1 | Tp>93% | 紫外熔融石英 | λ/2、λ/8 | Ø25.4 mm、25.0 mm×36.0 mm |
532 nm | ||||||
780 nm | ||||||
808 nm | ||||||
1030 nm | ||||||
1064 nm | ||||||
1310 nm | ||||||
1550 nm |
格兰·激光晶体偏振棱镜
一,定义
LBTEK格兰·激光晶体偏振棱镜是一种由两块光轴互相平行的负单轴晶体(方解石或α-BB)棱镜配合而成偏振器件。自然光入射时,能在棱镜透射端得到高消光比的线偏振光。

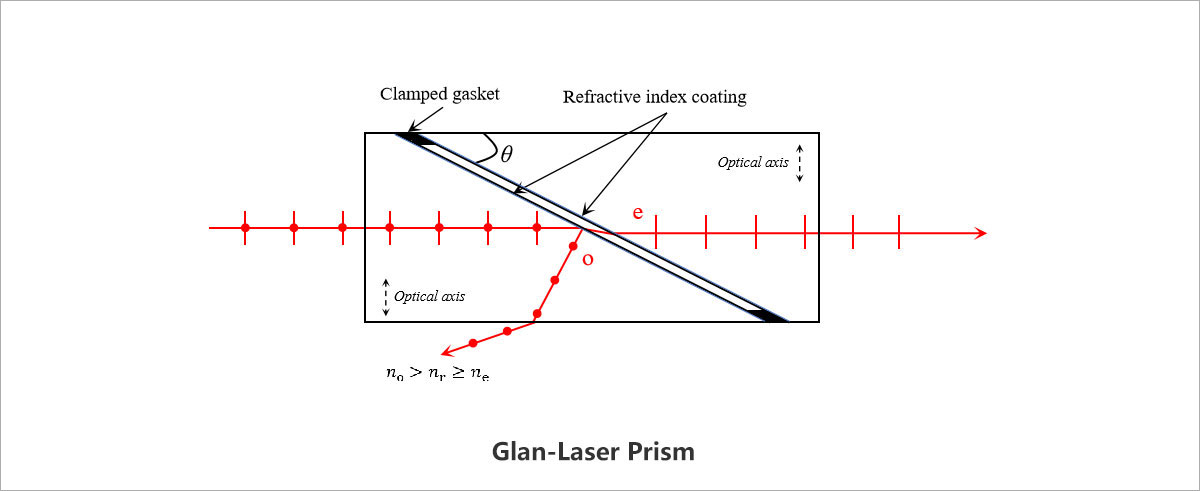

图1. 格兰·激光棱镜光路示意图。
如图一所示,平行自然光自棱镜左边端面垂直入射时,入射光的两个正交分量均不发生偏折,但各自的速度与折射率不同,其中,振动方向垂直于棱镜光轴c的偏折分量(即s分量)为o光,相应折射率为no,振动方向平行于光轴的偏折分量(即p分量)为e光,相应的折射率为ne。因为棱镜材料为负单轴晶体,有no>ne,因此,o光比e光更容易发生全反射。两组合棱镜交界处斜面上均镀有折射率为nr的涂层,nr大于并非常接近的ne但小于no,所设计的棱镜楔角θ大于o光在斜面上的全反射临界角θ0(=arcsin(nr/no)),入射光传输至交界处斜面时,o光将发生全反射,同部分反射的e光一起由逃逸窗口出射,e光则平行出射。LBTEK格兰·激光晶体偏振棱镜允许光从左右任意一方入射,能使e光平行出射,白光入射时,能在透射端得到无色散的线偏振光。
二,特点
1.输出纯正的线性偏振光束;
2.型号齐全,覆盖波段广;
3.透射波前差、表面平行度优秀,接收角较大。
三,说明
格兰·激光偏振棱镜可用于输出纯正的线偏振光,为满足客户对不同波段的需求,LBTEK格兰·激光晶体偏振棱镜由两块光轴互相平行的同种负单轴晶体(方解石或α-BBO)棱镜配合而成(方解石、α-BBO均为负单轴晶体,no>ne。方解石在可见光到近红外波段有良好的透过率,α-BBO在紫外至中红外波段光学性能优异),棱镜间通过边缘夹垫片形成空气隙填充,外壳设计有反射光逃逸窗口可承受更高功率的应用。在使用过程中,需要注意:
1).以上提及的两种材料对温度都非常敏感,过大的温度变化可能导致破裂,需注意保存和使用环境,建议用户收到棱镜待材料达到热平衡(大约6~8小时)后再打开包装。
2).α-BBO晶体质地较为柔软,进行镜面清洁时动作须轻,出入射镀膜面可以用溶剂和空气进行清洁。尽量不要接触侧面窗口,若必须擦拭,只能使用溶剂浸湿棉或未经处理的面巾纸。
3). 不适用于高度汇聚或发散的光束入射。入射角过大将导致光束不发生全反射,或反射光无法从窗口出射。
LBTEK格兰·激光晶体偏振棱镜用于输出高消光比的线偏振光,LBTEK提供通光孔径为Ø10 mm,工作波长为350 nm-2.3 μm(保护膜 1064 nm)、200 nm-300 nm(保护膜245 nm)、400 nm-700 nm(保护膜 532 nm)、700 nm-1100 nm(保护膜 1064 nm)、700 nm-3.0 μm(保护膜 1064 nm)的格兰·激光晶体偏振棱镜。同时,LBTEK格兰·激光晶体偏振棱镜预安装在黑色阳极氧化的机械外壳中,不可拆卸。外壳带有贯穿的逃逸窗口,可供采集反射光。外壳一端刻有SM1外螺纹并附带卡环,可反向锁紧并控制棱镜偏振方向,另一端光臂,皆可与LBTEK调整架配合,方便客户使用。
产品型号 | 通光孔径 | 工作波长 | 消光比 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
GLP10 | Ø10 mm | 350 nm-2.3 μm | >10000:1 | ¥5419 | 4周 |
|
加入购物车 | |
|
GLP10-UV | Ø10 mm | 200 nm-300 nm | 100000:1 | ¥6541 | 当天 |
|
加入购物车 | |
|
GLP10-A | Ø10 mm | 300 - 700 nm | 100000:1 | ¥6413 | 当天 |
|
加入购物车 | |
|
GLP10-B | Ø10 mm | 700 - 1100 nm | 100000:1 | ¥6413 | 当天 |
|
加入购物车 | |
|
GLP10-IR | Ø10 mm | 700 nm-3.0 μm | >10000:1 | ¥6351 | 当天 |
|
加入购物车 |

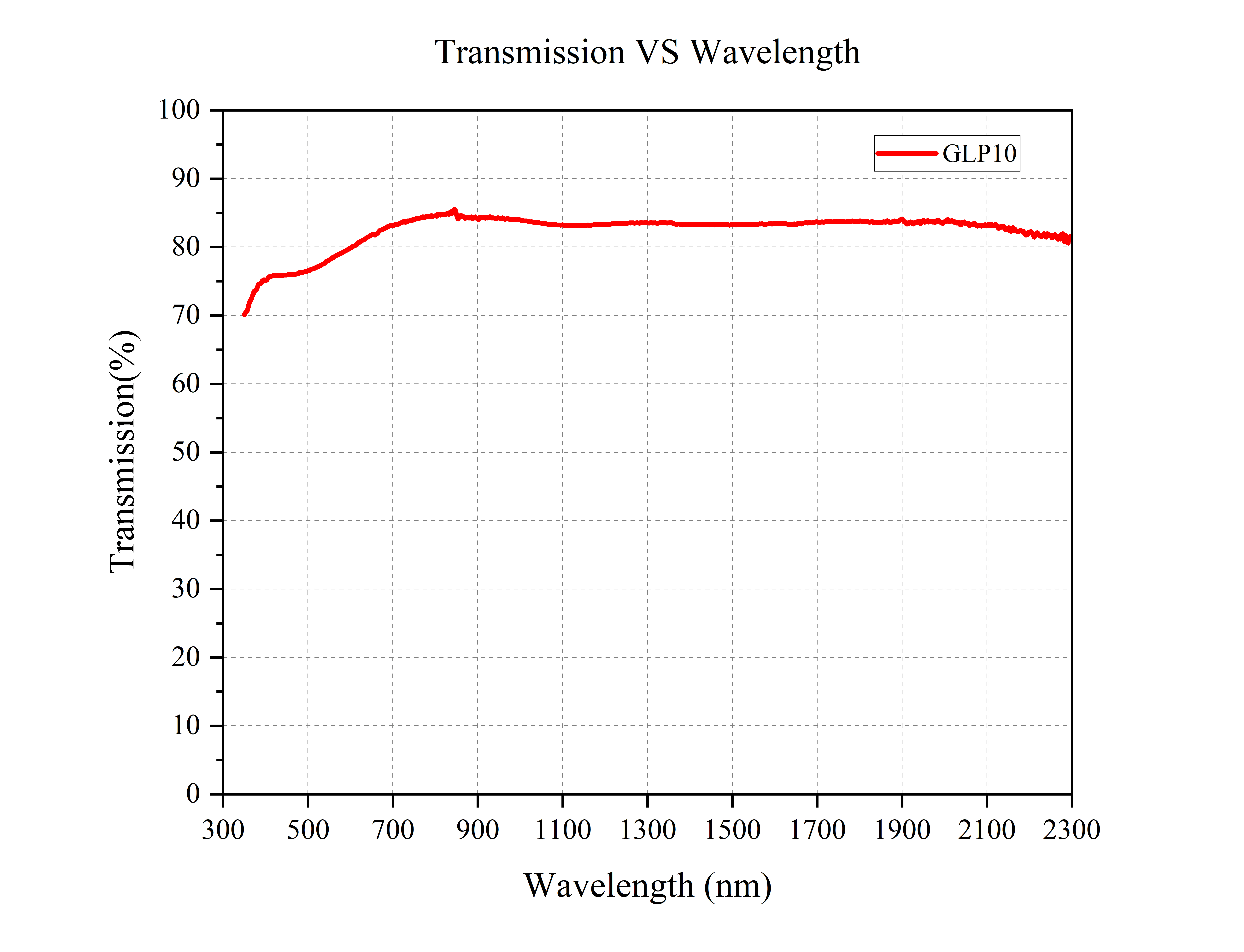

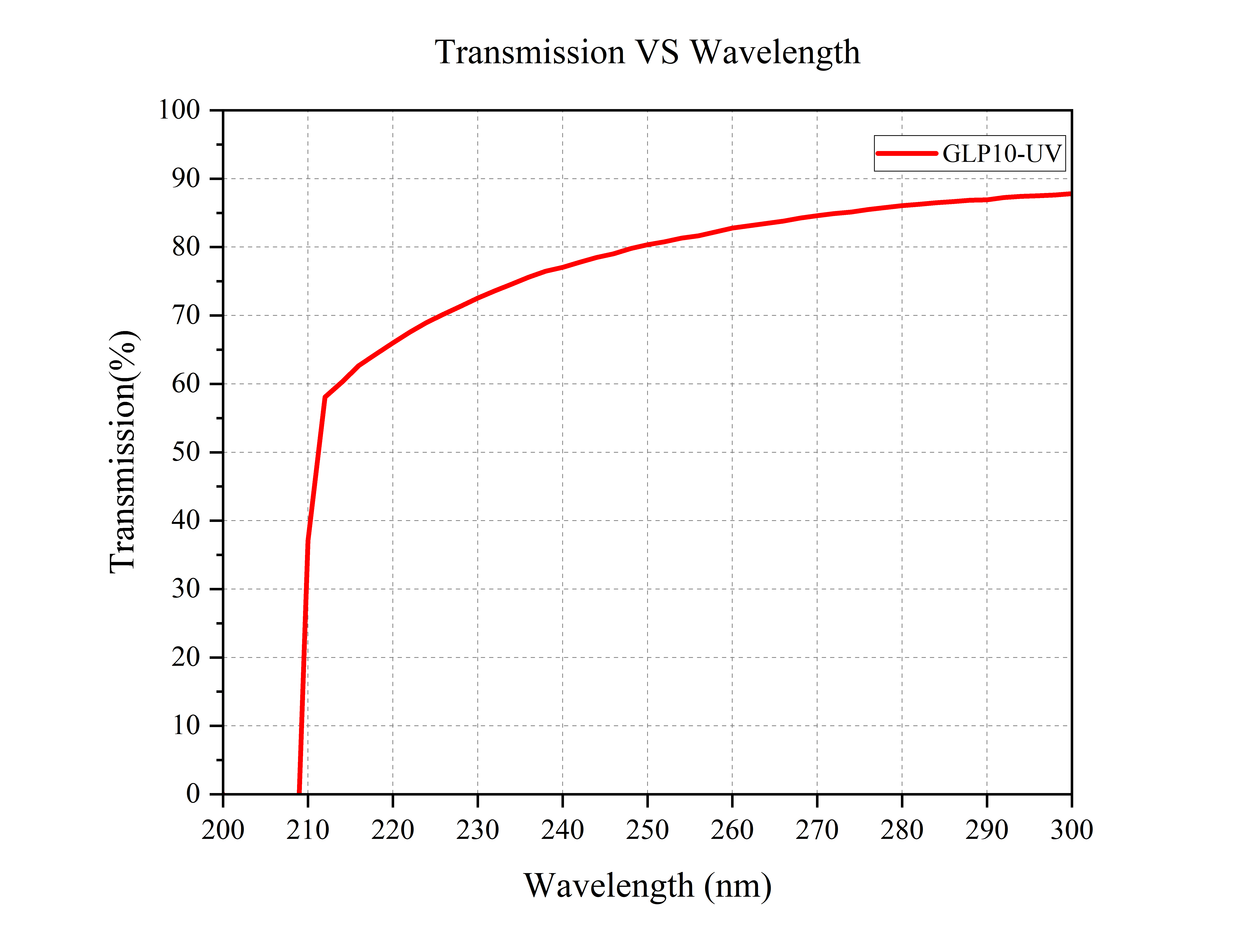

产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
---|
