旋转安装座
参数规格
组装
反馈

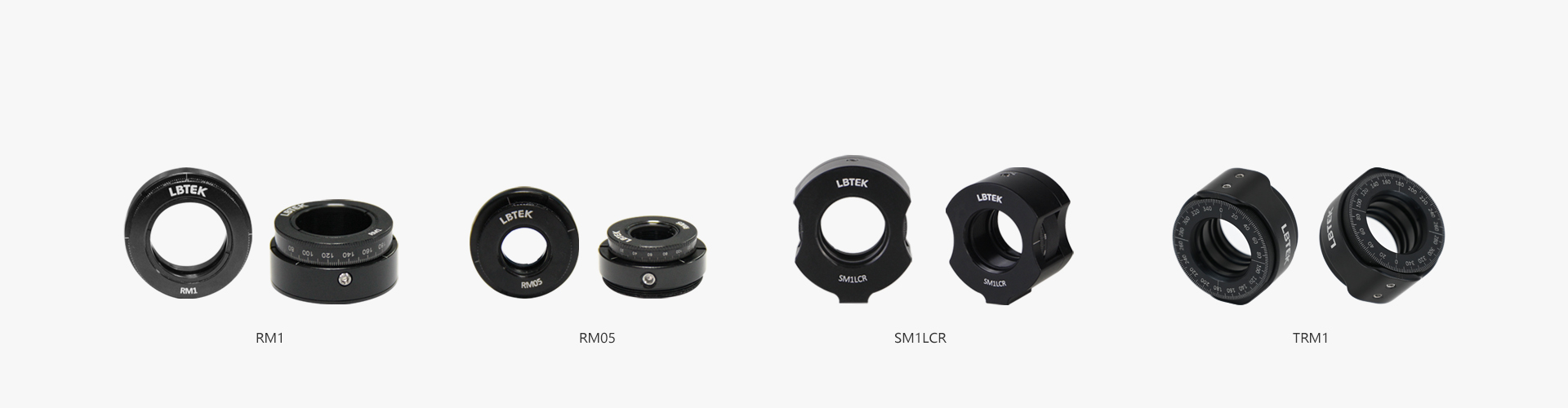

产品说明
  • 一般用于安装偏振光学元件
  • 能够实现连续旋转360°,刻度精度2°的调节
  • 预留卡槽接口,可使用卡环扳手固定
  • 可用螺钉固定旋转

LBTEK 旋转安装座一般用于安装直径Ø12.7 mm或Ø25.4 mm的偏振光学元件,安装座可360°连续旋转,刻度精度2°,可通过侧面或顶部的螺丝锁定旋转位置。旋转安装座带SM1外螺纹或SM1内螺纹,可直接拧入具有SM1螺纹的光机械件,如SM1透镜套筒或30 mm同轴安装板。旋转安装座中心孔带有SM05或SM1内螺纹,光学元件通过附带的SM05R或SM1R卡环安装。

通用参数
材质
6061-T6 铝合金
表面处理
黑色阳极氧化
旋转调节角度
360°连续
旋转分度
中心孔规格
SM05或SM1内螺纹孔

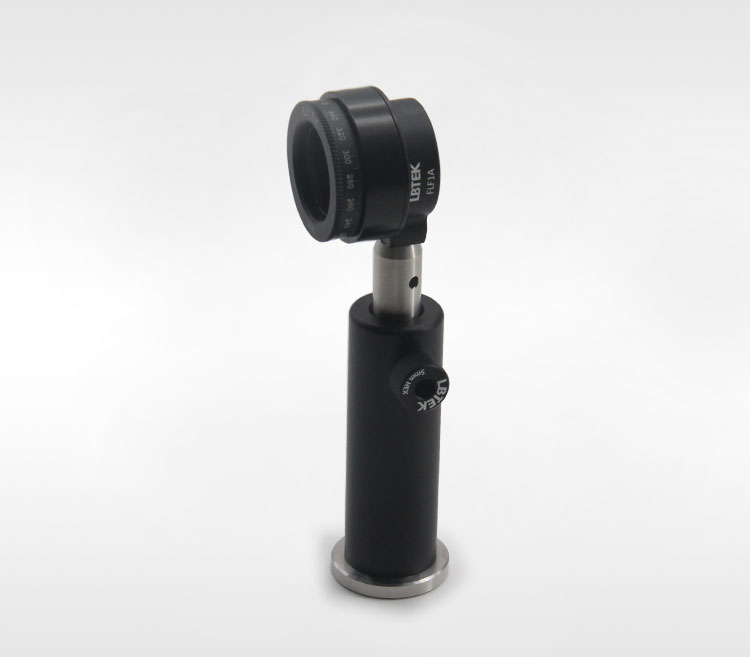

LBTEK旋转安装座常用于安装Ø25.4 mm偏振光学元件

① 旋转安装座RM1×1

② 涡旋波片VR10-633-SP×1

③ SM1卡环SM1R×1

④ SM1卡环扳手OWR-1A×1

⑤ 固定式透镜安装架FLF1A×1

⑥ Ø12.7 mm不锈钢光学接杆OP-100×1

⑦ 标准Ø12.7 mm接杆支架PH-75B×1





LBTEK 透镜旋转安装座组装应用图 ① CMOS相机STC-MBS43POE×1 ② 螺纹转接件SM1-CC×1 ③ 平板透镜PBL25-532-F50×1 ④ 透镜旋转安装座SM1LCR×1
⑤ 透镜套筒SM1.5-8A×1 ⑥ 带通滤光片MBF10-450-10 ×1 ⑦ SM1卡环SM1R×2 ⑧ 卡环扳手OWR-1A×1
⑨ Ø12.7 mm接杆OP-50×1 ⑩ 磁性底座式接杆支架PH-50B×1













LBTEK 双旋转安装架组装应用图 ① 双旋转安装架TRM1×1 ② 同轴-接杆转接件CPRE10×1 Ø6 mm接杆MOP-12.5×4
④ 紧凑型 30 mm同轴安装板OPM-9BS×1 Ø12.7 mm不锈钢光学接杆OP-75×1 底座式Ø12.7 mm接杆支架PH-75B×1
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
旋转安装座
  • 适用光学元件直径:Ø12.7mm或Ø25.4 mm
  • 安装光学元件最大厚度:7.2 mm或9.4 mm
  • 连续旋转360°,刻度精度2°
  • 旋转架可通过侧面螺丝紧定
  • 附带1个SM05R或SM1R卡环

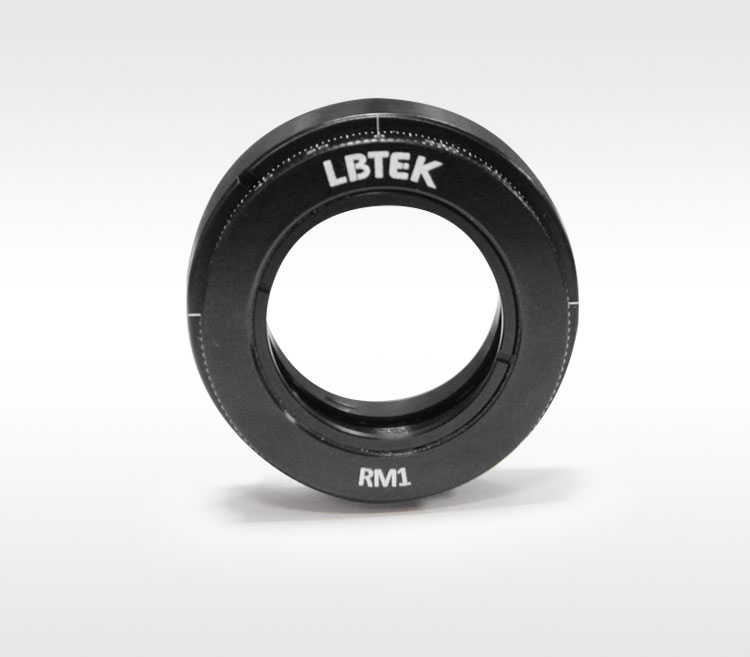

LBTEK旋转安装座一般用于安装偏振光学元件,可360°连续旋转,刻度精度2°,可通过侧面的螺丝(2.0 mm六角扳手)锁定旋转位置。RM05具有SM05内螺纹和SM1外螺纹,RM1具有SM1内螺纹和SM1外螺纹。可分别安装直径Ø12.7mm和Ø25.4 mm的光学元件,安装光学元件最大厚度分别为7.2 mm或9.4 mm。
注意:RM1的Ø39外圆会与30 mm同轴接杆干涉,因此无法用于同轴系统。

旋转安装座的安装
产品型号 适用光学元件直径 适用光学元件最大厚度 单价 对比 发货日期
RM05 Ø12.7mm 7.2 mm ¥296
当天
加入购物车
RM1 Ø25.4 mm 9.4 mm ¥343
当天
加入购物车
透镜旋转安装座
  • 适用光学元件直径:Ø25.4 mm
  • 安装光学元件厚度为:1.6 mm~10 mm
  • 连续旋转360°,刻度精度2°
  • 透镜旋转安装座通过顶部胶头螺钉锁定
  • 可在前后部各装一个SM1外螺纹机械件
  • 预装一个SM1卡环和一个后端卡环(M30外螺纹,SM1内螺纹)

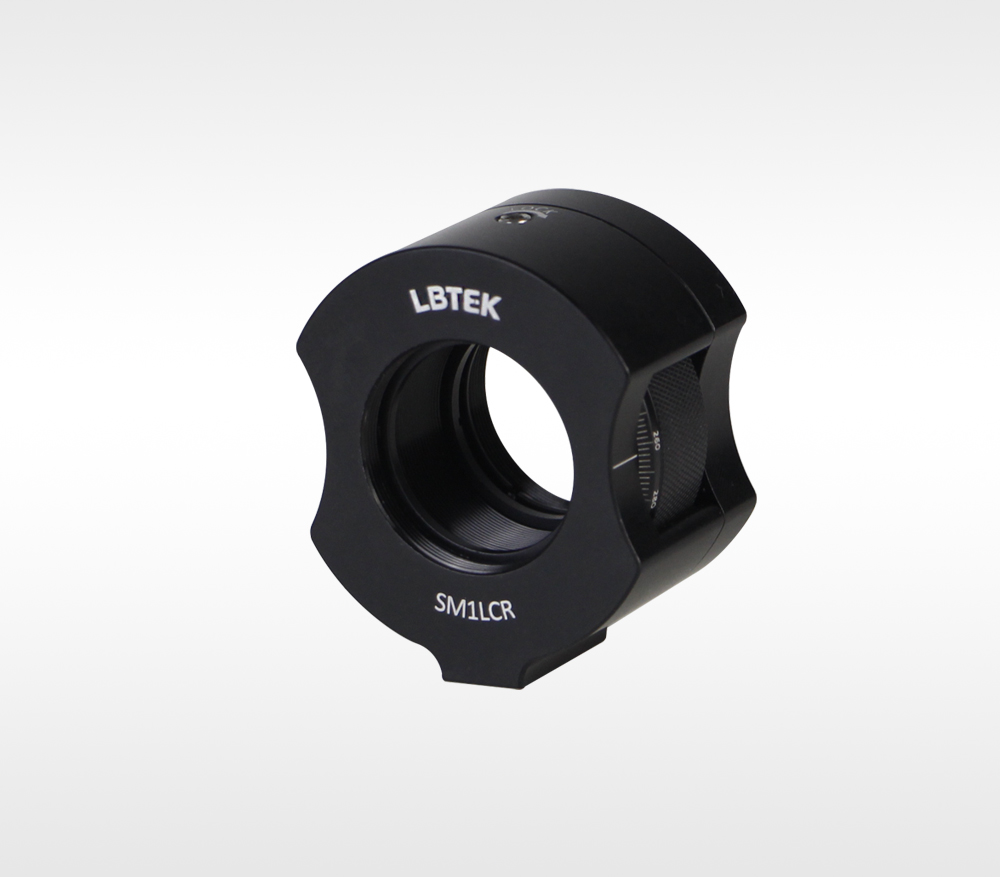

LBTEK 透镜旋转安装座一般用于需要旋转的光学元件,该安装座可360°连续旋转,刻度精度2°,通过顶部的胶头螺钉(2.0 mm六角扳手)锁定旋转位置。SM1LCR通过SM1卡环固定Ø25.4 mm的光学元件,安装厚度为1.6mm~10mm,且该机械件前部和后部具备SM1内螺纹,可安装具备SM1外螺纹的机械件,如透镜套筒,具有转接件的相机等。
注意:该安装座为前后端固定,中间可旋转结构,所以在使用该安装座时,需先用SM1卡环扳手将后端预装的卡环取下来,然后将旋转滚花轮内部附送的SM1卡环取出,再将光学元器件装入并用SM1卡环固定,最后将后端卡环装入即可。

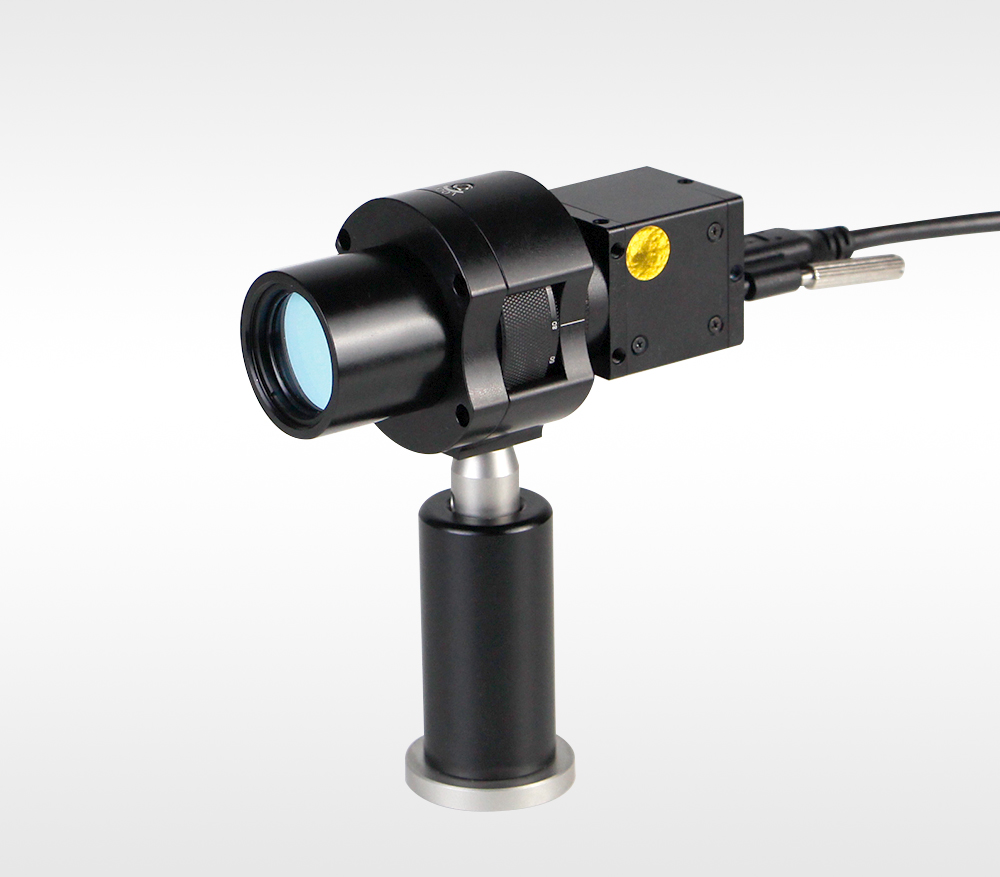

旋转安装座前端和后端装配有透镜套筒和相机
产品型号 适用光学元件直径 适用光学元件厚度范围 单价 对比 发货日期
SM1LCR Ø25.4 mm 1.6 mm~10 mm ¥693
当天
加入购物车
双旋转安装架,安装两个Ø25.4 mm光学元件
  • 安装两个最厚为6.4 mm的Ø25.4 mm光学元件
  • 通过M4螺纹孔连接接杆
  • 附带两个SM1R卡环固定光学元件
  • 两个旋转安装环可以互换

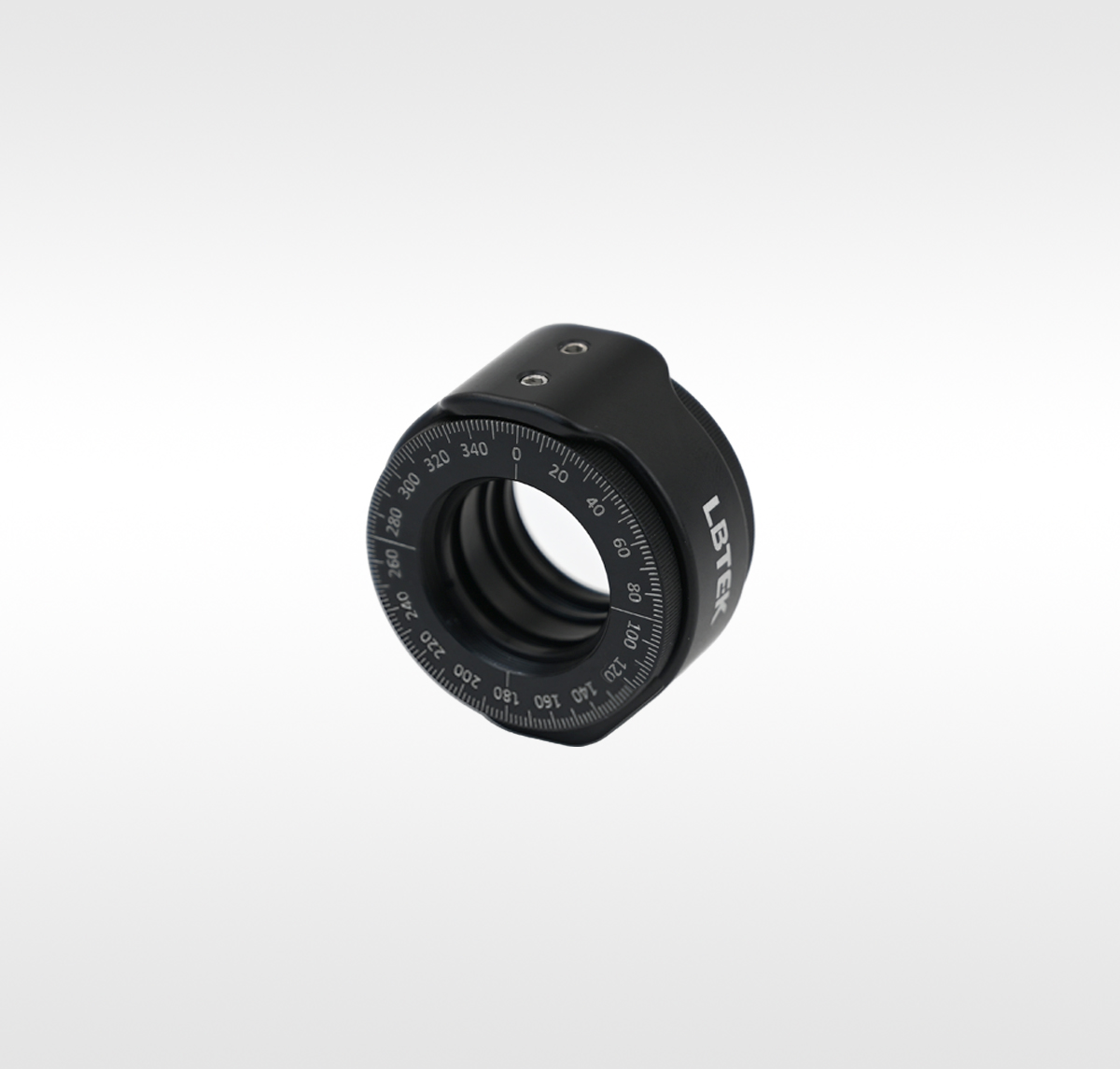

LBTEK 双旋转安装架由一个双旋转安装底座和两个旋转安装环组成,适用于安装两个Ø25.4 mm光学元件。两侧旋转安装环均带有SM1内螺纹,可通过附带的SM1R卡环安装最厚为6.4 mm的光学元件。安装环通过磁铁吸附在底座上,拆装极为方便,因此可通过更换内环来快速切换不同的光学元件。每个安装环都有一个滚花边缘和360°刻度盘,刻线精度为2°/格,前者用于调节旋转,后者用于重复定位。顶部带有两个M4胶头螺钉,可用2 mm六角扳手锁定安装环的位置。安装环锁定之后,底座上的限位孔维持稳定的三点接触式安装,固定旋转安装环。两侧安装环安装光学元件之间的距离为7.6 mm。底座底部附带M4螺纹孔,用于连接接杆。注意:建议不要将双旋转安装架和透镜套筒一起使用,否则施加在光学安装孔的扭力可能会克服磁性吸附力。

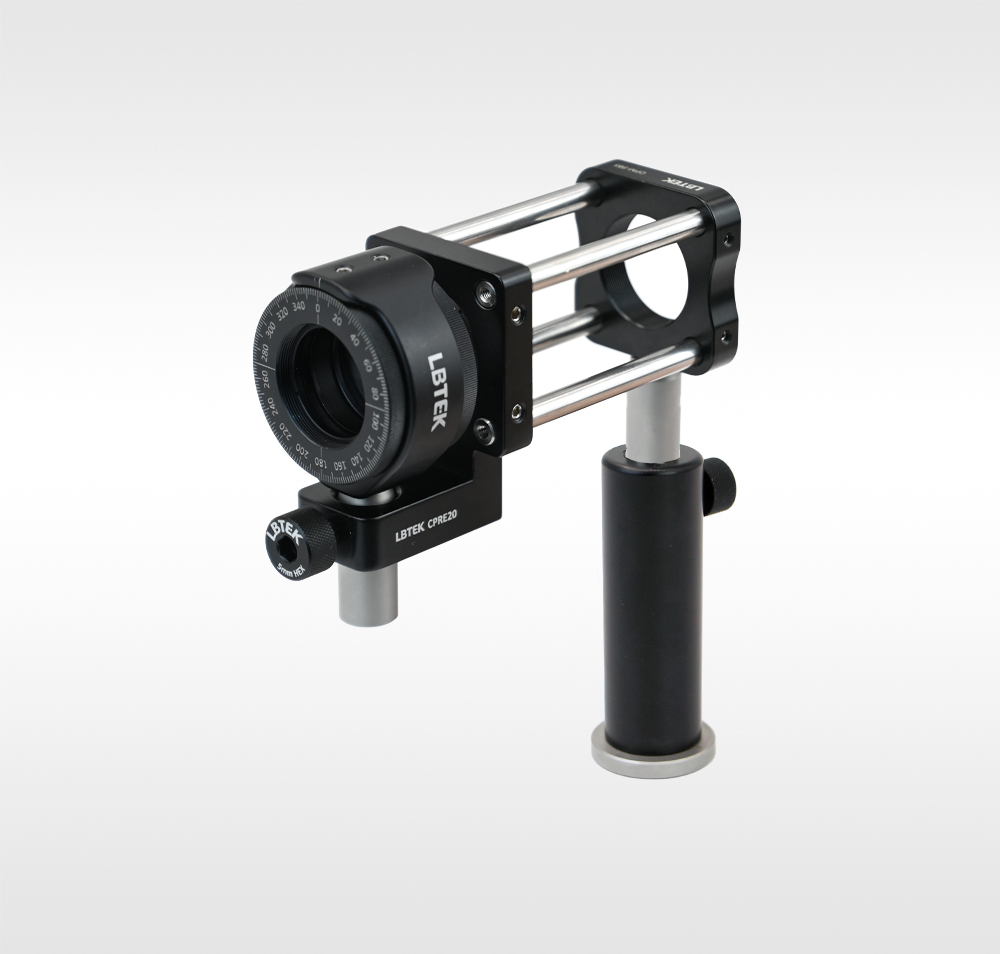

双旋转安装架通过CPRE20转接件安装到30 mm同轴系统中
产品型号 适用光学元件直径 适用光学元件最大厚度 单价 对比 发货日期
TRM1 Ø25.4 mm 6.4 mm ¥762
当天
加入购物车
×
