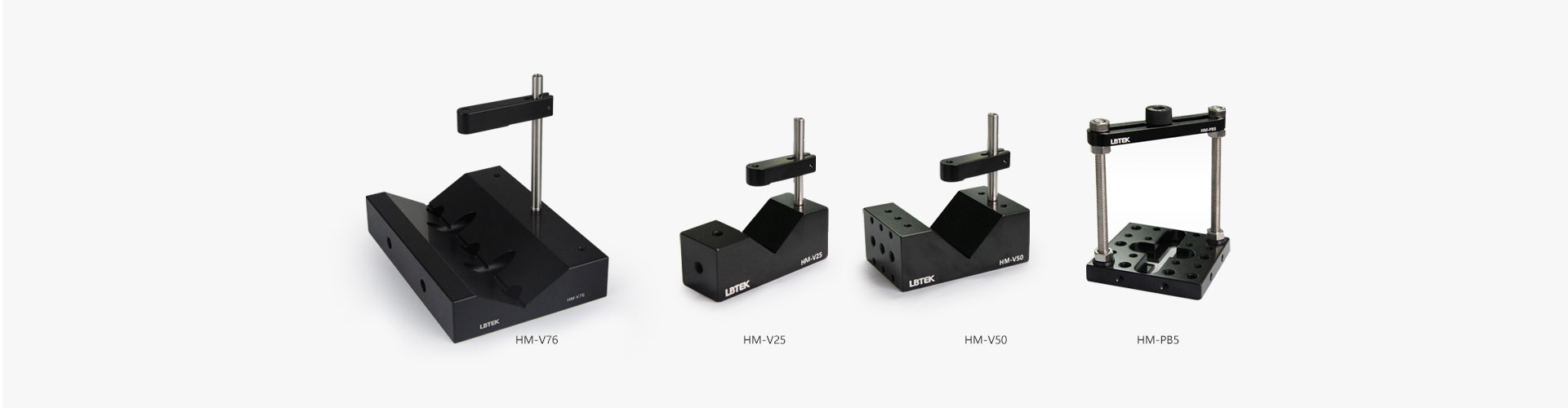

产品说明
  • V型夹持器或平板夹持器
  • 常用于夹持圆柱体或长方体的光学和机械元件
  • V型夹持器的压臂可左右换位
  • 平板夹持器的螺杆可根据底部M6螺纹孔位任意调整间距

LBTEK V型夹持器,常用于夹持圆柱体的光学或机械元件。V型夹持器HM-V25,通过调节CA-1小型压臂的高度和胶头螺钉伸出长度,可夹持直径3 mm~25 mm的圆柱体;V型夹持器HM-V50,通过调节CA-2大型压臂的高度和胶头螺钉伸出长度,可夹持直径10 mm~50 mm的圆柱体,还可同时安装两套压臂,以提高夹持的稳定性;V型夹持器HM-V76,通过调节配带压臂的高度和胶头螺钉伸出长度,可夹持直径12.5 mm~76.5 mm的圆柱体。同时,HM-V25和HM-V50的V型夹持器的压臂可左右换位,V型块后侧、左右两侧和底部有M4或M6螺纹孔,可安装在标准的光机械元件上;HM-V76可通过底部和侧边的M6沉头孔安装在标准的光机械元件上。 LBTEK 平板夹持器HM-PB5,常用于夹持长方体的光学或机械元件。可通过调节六角螺母改变压板高度进行夹持,夹持长度范围不限,宽度范围0~58 mm,高度范围0~65 mm。压板的U型槽设计可使螺杆根据底部M6螺纹孔位任意调整间距,压板中心带弹簧式滚花内六角手拧锁紧螺钉,可保证夹持物表面不受损伤。底板上有M6腰型槽、M4或M6螺纹孔,可安装在面包板或基座等标准光机械件上。

通用参数
主体材质
6061-T6 铝合金
表面处理
黑色阳极氧化

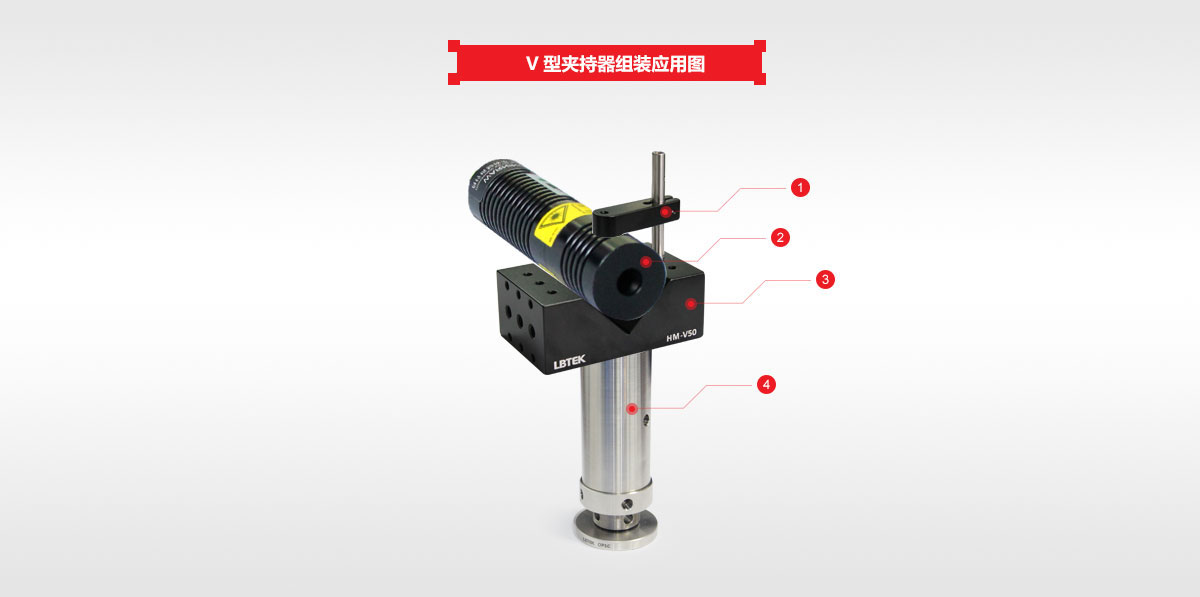

LBTEK V型夹持器常用于安装圆柱体光学元件或机械元件

① V型夹持器HM-V50压臂CA-2×1

② 圆柱体激光器×1

③ V型夹持器HM-V50底座×1

④ Ø38 mm可调高度接杆OP1C×1

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

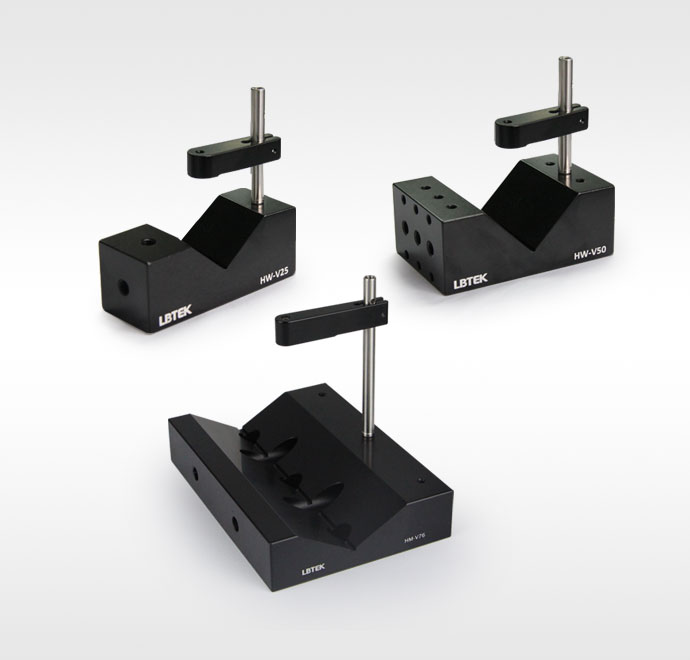

V型夹持器
  • 常用于夹持圆柱体的光学或机械元件
  • 夹持器的压臂可左右换位
  • 底部有M4或M6螺纹孔

LBTEK V型夹持器,常用于夹持圆柱体的光学或机械元件。V型夹持器HM-V25和HM-V50以及HM-V76,可分别夹持直径3 mm~25 mm和10 mm~50 mm以及12.5 mm-76.5 mm的圆柱体,其中HM-V50和HM-V76还可同时安装多套压臂,以提高夹持的稳定性。同时,两种V型夹持器的压臂可左右换位,V型块后侧、左右两侧和底部有M4或M6螺纹孔,可安装在标准的光机械元件上。

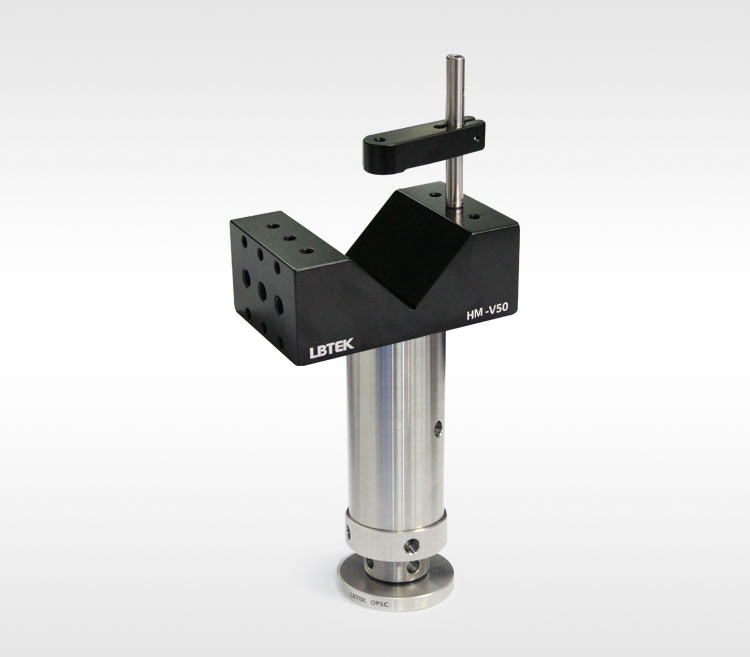

LBTEK V型夹持器的安装
产品型号 夹持直径 单价 对比 发货日期
HM-V25 3 mm~25 mm ¥258
当天
加入购物车
HM-V50 10 mm~50 mm ¥276
当天
加入购物车
HM-V76 12.5 mm~76.5 mm ¥694
当天
加入购物车

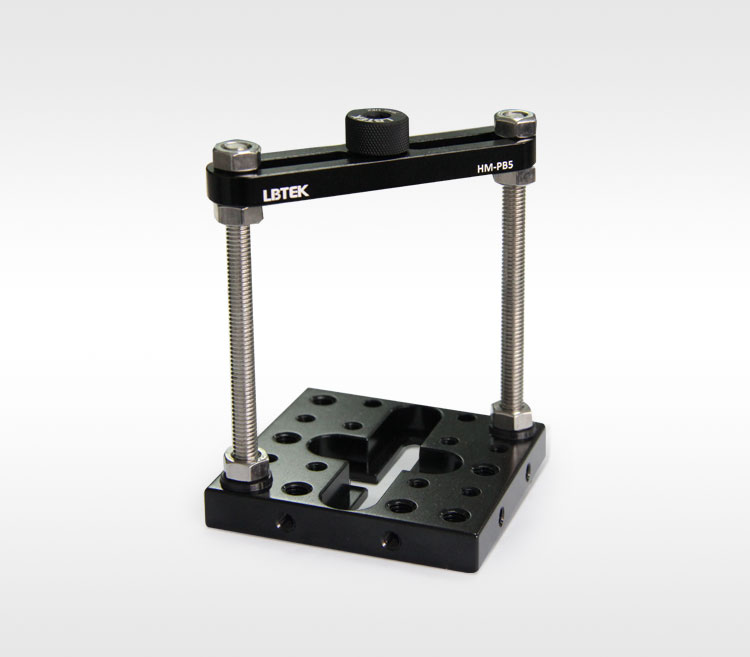

平板夹持器
  • 常用于夹持长方体的光学或机械元件
  • 螺杆可根据底部M6螺纹孔位任意调整间距
  • 底部有M4或M6螺纹孔
  • 赠送10 mm卡扣扳手,用于紧固螺杆和底板

LBTEK平板夹持器HM-PB5,常用于夹持长方体的光学或机械元件。可通过调节六角螺母改变压板高度进行夹持,夹持长度范围不限,宽度范围0~58 mm,高度范围0~65 mm。压板的U型槽设计可使螺杆根据底部M6螺纹孔位任意调整间距,压板中心带弹簧式滚花内六角手拧锁紧螺钉,可保证夹持物表面不受损伤。底板上有M6腰型槽、M4或M6螺纹孔,可安装在面包板或基座等标准光机械件上。赠送10 mm卡扣扳手,用于紧固螺杆和底板

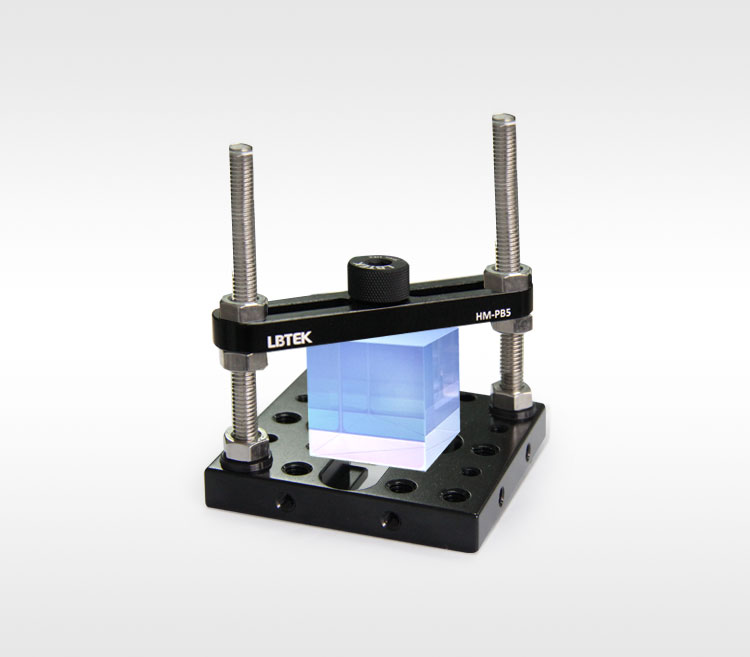

LBTEK 平板夹持器常用于夹持大尺寸光学或机械件
产品型号 夹持尺寸 单价 对比 发货日期
HM-PB5 58 mm×65 mm ¥564
当天
加入购物车
×
