LBTEK自由空间隔离器是一种偏振相关隔离器,由输入偏振光学元件、法拉第旋光器以及输出偏振光学元件三部分构成。其中输入与输出偏振光学元件的透振夹角为45°,当一束光正向进入时,入射偏振光学元件作为起偏器生成线偏振光进入法拉第旋光器,法拉第旋光器使线偏振光旋转45°,最终光线完全通过输出偏振光学元件。当一束光反向进入时,法拉第旋光器继续旋转光的偏振方向,旋转方向与光正向进入相同,此时光的偏振方向相对入射光旋转90°,与输入偏振光学元件的透振方向垂直,因此LBTEK自由空间隔离器是一种只允许光以单一方向传输的无源磁光器件。 LBTEK自由空间隔离器一般用于防止光源或光学系统受到背向反射噪声或干扰带来的影响。LBTEK自由空间隔离器现有405 nm-1550 nm多种中心波长可选。另外,LBTEK提供工作波长、尺寸、平均功率等定制服务,如有需求,请联系LBTEK客服。
外壳材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
LBTEK 自由空间隔离器逃逸窗口打开示意图 | ① 使用扳手将逃逸窗口挡板的锁紧螺钉松开; |
② 转动挡板,使挡板上的通光孔对准分束立方反射光的逃逸窗口,拧紧螺钉固定挡板,使用完复原挡板; |
LBTEK 自由空间隔离器30mm同轴系统组装应用图 | ① 自由空间隔离器ISO1064-3-1.5W×1 | ② 隔离器安装座ISOC1×1 | ③ 30 mm同轴安装板OPM-9BS×1 |
④ Ø6.0 mm同轴系统接杆MOP-75×1 | ⑤ Ø12.7mm不锈钢光学接杆OP-75×1 | ⑥ 底座式Ø12.7 mm接杆支架PH-75B×1 |

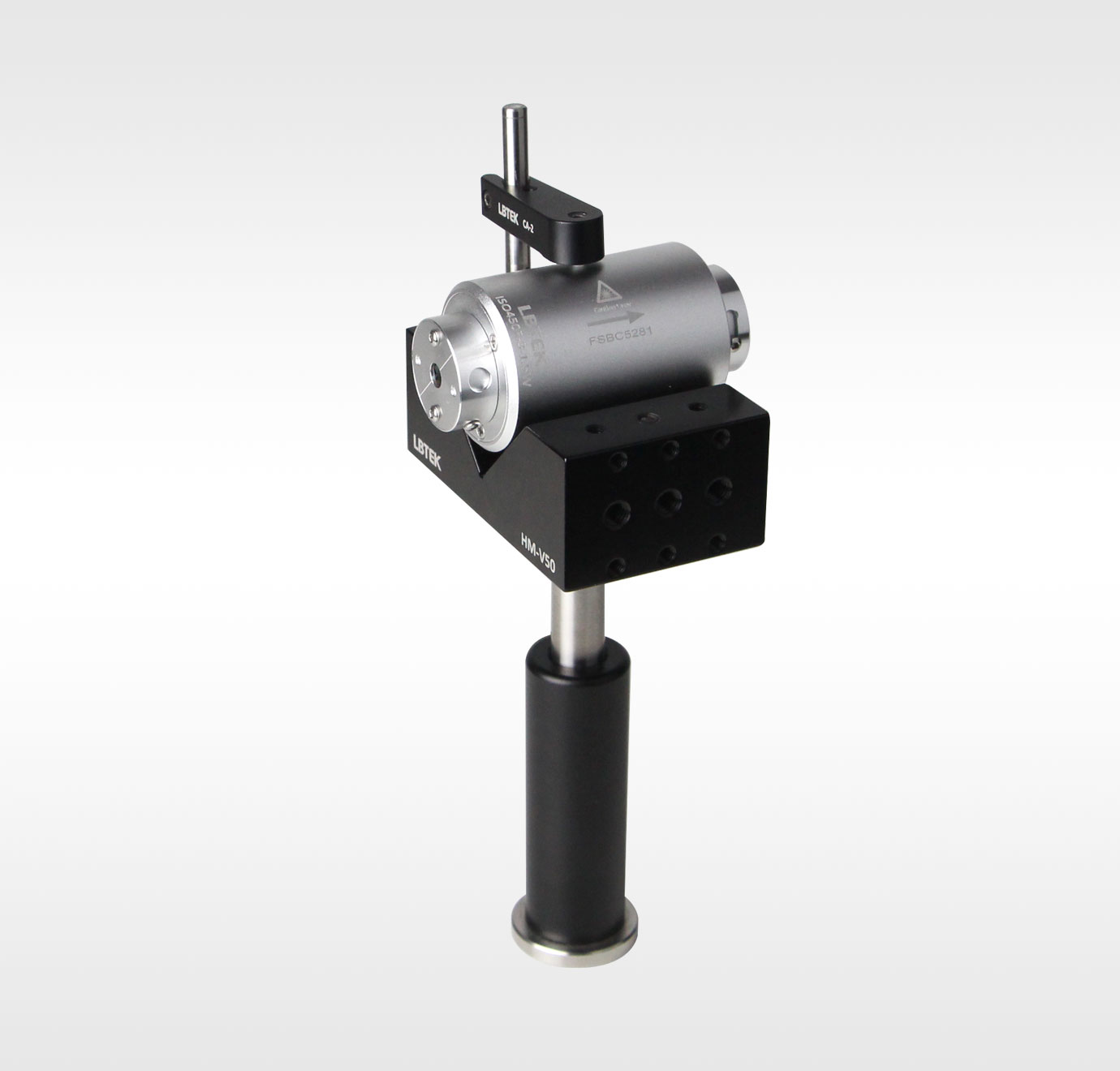

LBTEK 可旋转版自由空间隔离器组装应用图 | ① 自由空间隔离器ISO405R-3-1.5W×1 | ② V型夹持器HM-V50×1 |
③ 底座式Ø12.7 mm接杆支架PH-75B×1 |
LBTEK 自由空间隔离器转接件组装应用图 | ① 60 mm同轴安装板OPB-12.5B×1 | ② 自由空间隔离器转接件SM2-A38×1 | ③ 自由空间隔离器ISO405R-3-1.5W×1 |
④ Ø12.7mm不锈钢光学接杆OP-75×1 | ⑤ 底座式Ø12.7 mm接杆支架PH-75B×1 | ⑥ 接杆支架叉块PHC-32S×1 |
LBTEK自由空间隔离器一般用于防止光源或光学系统受到背向反射噪声或干扰带来的影响。LBTEK自由空间隔离器现有405 nm-1550 nm多种中心波长可选。
注:使用前,请松开挡板锁紧螺钉,转动挡板使挡板上的通光孔与逃逸窗口对准,反射光将由此出射。
产品型号 | 工作波长 | 通光孔径 | 平均功率 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
ISO850-3-1.5W | 850 nm±10 nm | Ø3 mm | 1.5 W | ¥8384 | 当天 |
|
加入购物车 | |
|
ISO935-3-1.5W | 935 nm±10 nm | Ø3 mm | 1.5 W | ¥8884 | 当天 |
|
加入购物车 | |
|
ISO760-3-1.5W | 760 nm±10 nm | Ø3 mm | 1.5 W | ¥8926 | 当天 |
|
加入购物车 | |
|
ISO480-3-1.5W | 480 nm±10 nm | Ø3 mm | 1.5 W | ¥8469 | 当天 |
|
加入购物车 | |
|
ISO1550-3-5W | 1550 nm±10 nm | Ø3 mm | 5 W | ¥13890 | 当天 |
|
加入购物车 | |
|
ISO561-3-1.5W | 561 nm±10 nm | Ø3 mm | 1.5 W | ¥8469 | 当天 |
|
加入购物车 | |
|
ISO730-3-1.5W | 730 nm±10 nm | Ø3 mm | 1.5 W | ¥9451 | 当天 |
|
加入购物车 | |
|
ISO1030-3-1.5W | 1030 nm±10 nm | Ø3 mm | 1.5 W | ¥9451 | 当天 |
|
加入购物车 | |
|
ISO980-3-1.5W | 980 nm±10 nm | Ø3 mm | 1.5 W | ¥9146 | 6周 |
|
加入购物车 | |
|
ISO905-3-1.5W | 905 nm±10 nm | Ø3 mm | 1.5 W | ¥8303 | 当天 |
|
加入购物车 | |
|
ISO633-3-1.5W | 633 nm±10 nm | Ø3 mm | 1.5 W | ¥9146 | 当天 |
|
加入购物车 | |
|
ISO795-3-1.5W | 795 nm±10 nm | Ø3 mm | 1.5 W | ¥8303 | 当天 |
|
加入购物车 | |
|
ISO650-3-1.5W | 650 nm±10 nm | Ø3 mm | 1.5 W | ¥8303 | 当天 |
|
加入购物车 | |
|
ISO532-3-1.5W | 532 nm±10 nm | Ø3 mm | 1.5 W | ¥9146 | 当天 |
|
加入购物车 | |
|
ISO450-3-1.5W | 450 nm±10 nm | Ø3 mm | 1.5 W | ¥8303 | 当天 |
|
加入购物车 | |
|
ISO670-3-1.5W | 670 nm±10 nm | Ø3 mm | 1.5 W | ¥8803 | 当天 |
|
加入购物车 | |
|
ISO405-3-1.5W | 405 nm±10 nm | Ø3 mm | 1.5 W | ¥7459 | 当天 |
|
加入购物车 | |
|
ISO780-3-1.5W | 780 nm±10 nm | Ø3 mm | 1.5 W | ¥9189 | 2周 |
|
加入购物车 | |
|
ISO1064-3-1.5W | 1064 nm±10 nm | Ø3 mm | 1.5 W | ¥8303 | 当天 |
|
加入购物车 |
LBTEK自由空间隔离器一般用于防止光源或光学系统受到背向反射噪声或干扰带来的影响。此款自由空间隔离器,未安装黑色外壳,可以通过旋转隔离器使光源偏振方向与隔离器进光端PBS透射轴方向一致。
注:使用前,请松开挡板锁紧螺钉,转动挡板使挡板上的通光孔与逃逸窗口对准,反射光将由此出射。
产品型号 | 工作波长 | 通光孔径 | 平均功率 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
ISO405R-3-1.5W | 405 nm±10 nm | Ø3 mm | 1.5 W | ¥7302 | 6周 |
|
加入购物车 | |
|
ISO633R-3-1.5W | 633 nm±10 nm | Ø3 mm | 1.5 W | ¥8620 | 当天 |
|
加入购物车 | |
|
ISO780R-3-1.5W | 780 nm±10 nm | Ø3 mm | 1.5 W | ¥8246 | 当天 |
|
加入购物车 | |
|
ISO850R-3-1.5W | 850 nm±10 nm | Ø3 mm | 1.5 W | ¥8163 | 当天 |
|
加入购物车 | |
|
ISO1064R-3-1.5W | 1064 nm±10 nm | Ø3 mm | 1.5 W | ¥8246 | 6周 |
|
加入购物车 | |
|
ISO1550R-3-5W | 1550 nm±10 nm | Ø3 mm | 5 W | ¥13862 | 6周 |
|
加入购物车 |

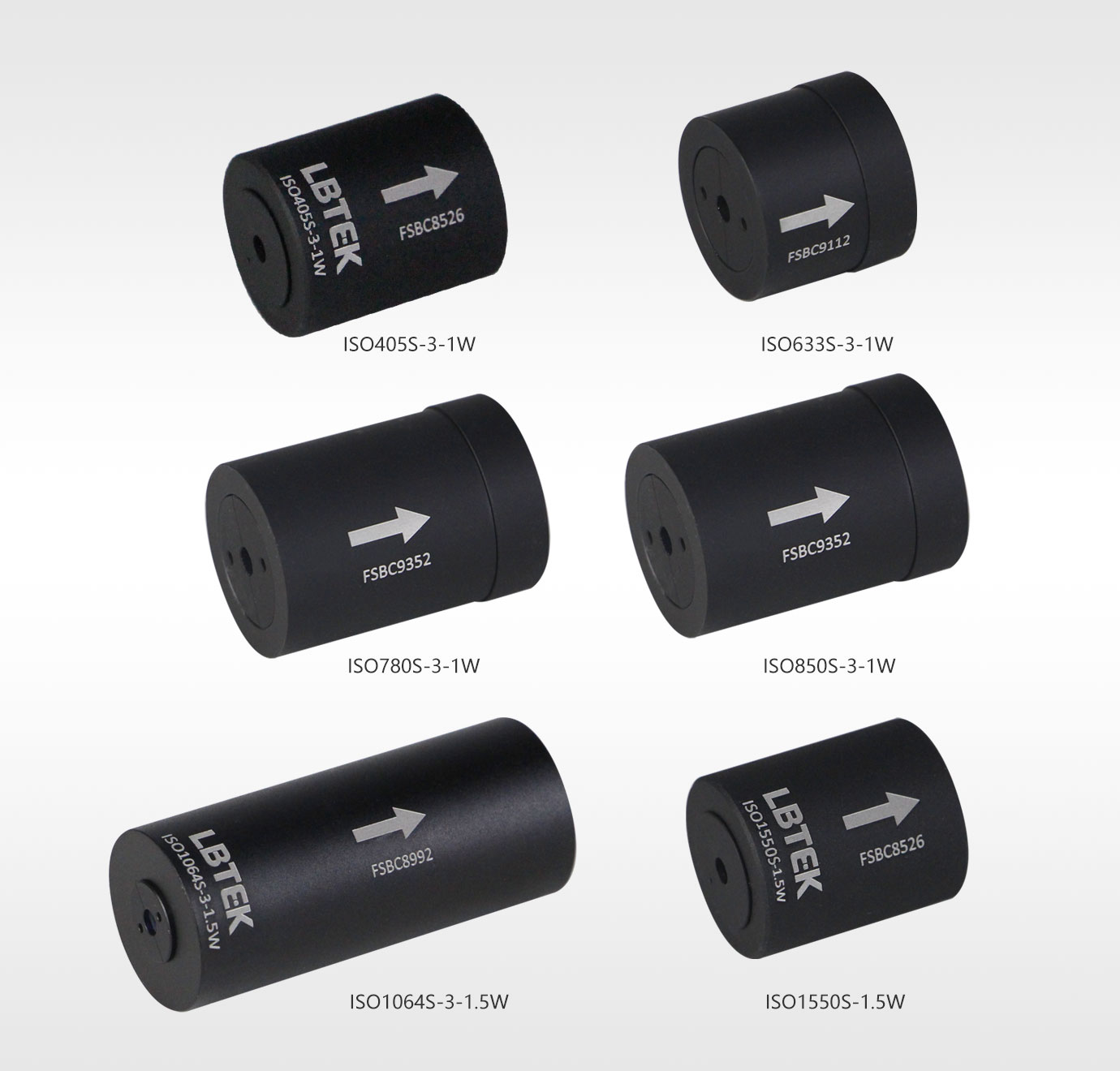

LBTEK自由空间隔离器一般用于防止光源或光学系统受到背向反射噪声或干扰带来的影响。此款自由空间隔离器,极大地减小了产品的外形尺寸,便于客户进行集成,并且可以通过旋转隔离器使光源偏振方向与隔离器进光端偏振器的透射轴方向一致。
产品型号 | 工作波长 | 通光孔径 | 平均功率 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
ISO405S-3-1W | 405 nm±10 nm | Ø3 mm | <1 W | ¥7993 | 8周 |
|
加入购物车 | |
|
ISO633S-3-1W | 633 nm±10 nm | Ø3 mm | <1 W | ¥8186 | 当天 |
|
加入购物车 | |
|
ISO780S-3-1W | 780 nm±10 nm | Ø3 mm | <1 W | ¥7993 | 当天 |
|
加入购物车 | |
|
ISO850S-3-1W | 850 nm±10 nm | Ø3 mm | <1 W | ¥8186 | 当天 |
|
加入购物车 | |
|
ISO1064S-3-1.5W | 1064 nm±10 nm | Ø3 mm | 1.5 W | ¥7993 | 当天 |
|
加入购物车 | |
|
ISO1550S-3-1.5W | 1550 nm±10 nm | Ø3 mm | 1.5 W | ¥8186 | 当天 |
|
加入购物车 |

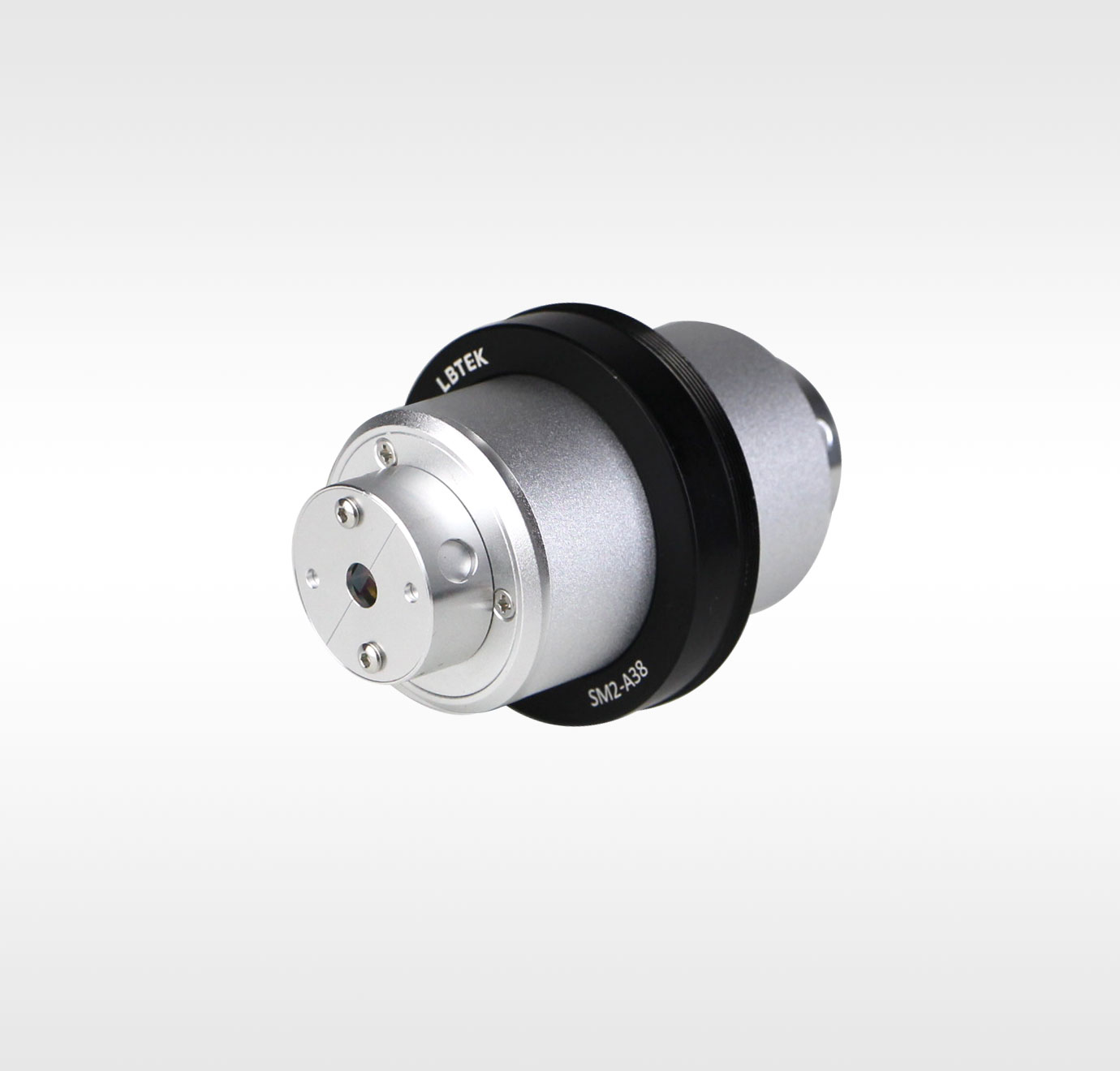

LBTEK 自由空间隔离器转接件适用于安装转接ISOxxxR系列自由空间隔离器,可转接到带Ø2英寸光壁孔或SM2螺纹孔的调整架、同轴系统等光机组件中。被夹持件通过侧面的M4胶头紧定螺钉固定安装,可避免被夹持件转动和滑动,保证夹持件中心与光轴对准。M4胶头紧定螺钉可以用2.0 mm六角扳手调节锁紧。
产品型号 | 内径尺寸 | 外径尺寸 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|
|
SM2-A38 | Ø38 mm | Ø50.8 mm/SM2 | ¥295 | 当天 |
|
加入购物车 |
产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
---|
