LBTEK最佳外形透镜是为使用球形透镜达到最小球差而设计,对于球面透镜,给定的焦距可由前后表面的曲率半径的不同组合得到,但是每一种表面组合都会导致不同的球面误差,而最佳外形透镜会对每一个表面的曲率半径进行最佳优化以实现最小的球面误差,使其可以应用于无限共轭。LBTEK最佳外形透镜是使用符合RoHS标准的N-BK7玻璃生产,N-BK7是最常用于高质量光学元件的材料。 LBTEK提供未镀膜最佳外形透镜和400 nm-700 nm、700 nm-1100 nm、1100 nm-1650 nm三种增透膜透镜。我们的透镜均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的透镜产品。
光学元件材质
N-BK7
|
工作波长
350 nm-2 μm
|
表面光洁度(划痕/麻点)
20/10
|
曲面光圈
3
|
焦距公差
±1%
|
曲面局部光圈
0.5
|
设计波长
587.6 nm
|
偏心度
≤3 arcmin
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面,其它尺寸的透镜需要通过卡环固定在透镜镜架里面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05 ×1 |
② Ø12.7 mm透镜 ×1 |
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1 ×1 |
② Ø25.4 mm透镜 ×1 |
|
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2 ×1 |
② Ø50.8 mm透镜 ×1 |
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面;其它尺寸透镜需要通过卡环固定在同轴安装板里面。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A ×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜 ×1 |
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A(带卡环)×1 |
- |
③ Ø25.4 mm透镜 ×1 |
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B(带卡环)×1 |
- |
③ Ø50.8 mm透镜 ×1 |
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面;其它尺寸透镜需要通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A ×1 |
② Ø12.7 mm透镜 ×1 |
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A ×1 |
② Ø25.4 mm透镜 ×1 |
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A ×1 |
② Ø50.8 mm透镜 ×1 |
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面,其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜镜架上面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05(带卡环)×1 |
② Ø12.7 mm未安装透镜 ×1 |
③ 卡环SM05R ×1 |
④ 卡环扳手OWR-05A ×1 |
|
|
||
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1(带卡环)×1 |
② Ø25.4 mm未安装透镜 ×1 |
③ 卡环SM1R ×1 |
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2(带卡环)×1 |
② Ø50.8 mm未安装透镜 ×1 |
③ 卡环SM2R ×1 |
|
④ 卡环扳手OWR-2A ×1 |
|
LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面;Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面,然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在同轴安装板里面,。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A(带卡环)×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜套筒SM05-8A(带卡环)×1 |
④ Ø12.7 mm未安装透镜 ×1 |
⑤ 卡环SM05R ×1 |
⑥ 卡环扳手OWR-05A ×1 |
||
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A(带卡环)×1 |
④ Ø25.4 mm未安装透镜×1 |
⑤ 卡环SM1R×1 |
|
⑥ 卡环扳手OWR-1A×1 |
|
|
||
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B(带卡环)×1 |
④ Ø50.8 mm未安装透镜×1 |
⑤ 卡环SM2R×1 |
|
⑥ 卡环扳手OWR-2A×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面;其它尺寸的透镜需要先胶粘在透镜安装转接件里面,然后通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A(带卡环)×1 |
② Ø12.7 mm未安装透镜 ×1 |
③ 卡环SM05R ×1 |
④ 卡环扳手OWR-05A ×1 |
|
|
||
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A(带卡环)×1 |
② Ø25.4 mm未安装透镜 ×1 |
③ 卡环SM1R ×1 |
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A(带卡环)×1 |
② Ø50.8 mm未安装透镜 ×1 |
③ 卡环SM2R ×1 |
|
④ 卡环扳手OWR-2A ×1 |
|
最佳外形透镜
一、定义
单透镜下设计最小球差的球面镜,能够将球差降到最小。在准直和焦距光束时,最佳外形透镜在球面透镜中性能最佳。

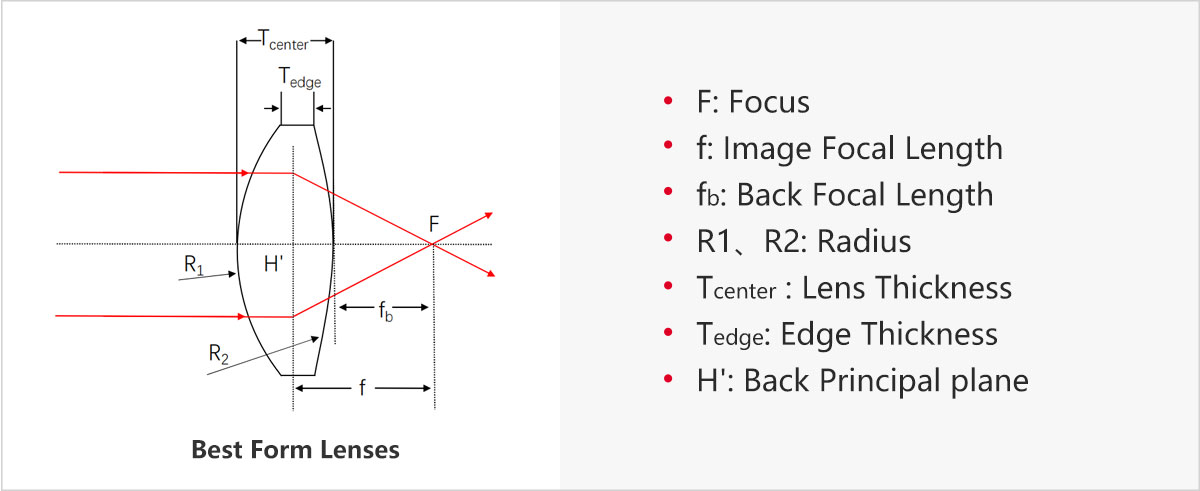

图1 最佳外形透镜光路示意图。
二、特点
1、单透镜球差最小;
2、光斑最小时能达到衍射极限性能;
3、高损伤阈值。
三、说明
焦距由前后表面的曲率半径的不同组合得到,但是每一种表面组合都会导致不同的球差,而最佳外形透镜会对每一个表面的曲率半径进行最佳优化以实现最小的球差,使其可以应用于无限共轭光学系统中,因此最佳外形透镜是高功率应用中无限共轭处替代胶合透镜的理想选择。由于最佳外形透镜可以将聚焦光斑优化到最小,因此理论上能达到衍射极限性能,为了在聚焦应用中达到最佳性能,曲率半径更小的表面应朝向准直光源。
四、增透膜
增透膜是一种硬质耐热的氧化膜,光学器件镀膜后在特定波长范围内的反射可以做到最小,通常要求镀膜的厚度必须是设计波长的1/4奇数倍,这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差,从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁(n=1.38),也可以定制镀其他增透膜材料。
LBTEK最佳外形透镜是高功率应用中无穷共轭处替代胶合透镜的理想选择。由于最佳外形透镜可以将光斑优化到最小,因此理论上能达到衍射极限性能,为了达到最佳的聚焦效果,曲率半径更小的表面应朝向准直光源。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距,方便用户快速识别透镜参数。
产品型号 |
直径
|
焦距
|
单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|
|
MBFCX10613 | 25.4 mm | 100.0 mm | ¥402 | 当天 |
|
加入购物车 | |
|
MBFCX10609 | 25.4 mm | 40.0 mm | ¥402 | 当天 |
|
加入购物车 |
LBTEK最佳外形透镜是高功率应用中无穷共轭处替代胶合透镜的理想选择。由于最佳外形透镜可以将光斑优化到最小,因此理论上能达到衍射极限性能,为了达到最佳的聚焦效果,曲率半径更小的表面应朝向准直光源。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
产品型号 |
直径
|
焦距
|
单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|
|
BFCX10609 | 25.4 mm | 40.0 mm | ¥319 | 当天 |
|
加入购物车 | |
|
BFCX10613 | 25.4 mm | 100.0 mm | ¥322 | 当天 |
|
加入购物车 | |
|
BFCX10610 | 25.4 mm | 50.0 mm | ¥310 | 当天 |
|
加入购物车 | |
|
BFCX10612 | 25.4 mm | 75.0 mm | ¥310 | 当天 |
|
加入购物车 | |
|
BFCX10617 | 25.4 mm | 200.0 mm | ¥310 | 当天 |
|
加入购物车 | |
|
BFCX10615 | 25.4 mm | 150.0 mm | ¥310 | 当天 |
|
加入购物车 |
