LBTEK固定式透镜安装架适用于安装直径Ø12.7 mm、Ø25.4 mm和Ø50.8 mm的光学元件，卡环固定。 多种规格可选， FLF系列：内螺纹，带光学元件安装台阶，附带一个卡环； FLFT系列：螺纹贯穿孔，附带两个卡环； FLFE系列：内外螺纹，可拓展，附带一个卡环。 顶部带有一个U型槽，可以安装Ø6 mm同轴接杆。Ø12.7 mm和Ø25.4 mm透镜安装架通过同轴接杆连接时，光轴高度可保持一致。底部带M4螺纹安装孔，可以连接光学接杆。
|
材质
6061-T6 铝合金
|
适用光学元件直径
Ø12.7 mm、Ø25.4 mm和Ø50.8 mm
|
|
底部安装螺纹孔类型
M4
|
表面处理
黑色阳极氧化
|
|
① 固定式透镜安装架FLF1×1 |
② 平凸透镜CX10607-A×1 |
③ 卡环SM1R×1 |
④ 卡环扳手OWR-1A×1 |
LBTEK固定式透镜安装架适用于安装直径Ø12.7 mm、Ø25.4 mm和Ø50.8 mm的光学元件，卡环固定。
该应用选取LBTEK标准平凹透镜和平凸透镜组合搭建激光扩束系统。从光纤中输出的准直激光，依据光束放大倍数Ratio=D/d，选择平凹，平凸透镜的焦距，按照示意图所示f1、f2焦距关系需满足Ratio=D/d=f2/f1，达到扩束效果，如果需要缩小光束，则光路示意图中光路反向，同时透镜焦距比满足Ratio=d/D=f1/f2，光路系统中，采用LBTEK标准的透镜安装架及接杆支架和底座，顶部用标准的Ø6mm接杆确保两透镜光轴高度一致。
LBTEK固定式透镜安装架适用安装Ø12.7 mm、Ø25.4 mm和Ø50.8 mm光学元件，FLF系列带光学元件安装台阶，附带1个卡环，用于固定最大厚度5.2 mm光学元件。顶部U型槽设计，可以安装Ø6 mm同轴接杆，侧面采用紧定螺丝固定。底部带M4螺纹安装孔，可以连接光学接杆。
| 产品型号 | 适用光学元件直径 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
FLF1 | 25.4 mm | ￥104 | 当天 |
|
加入购物车 | |
|
|
FLF2 | 50.8 mm | ￥182 | 当天 |
|
加入购物车 |

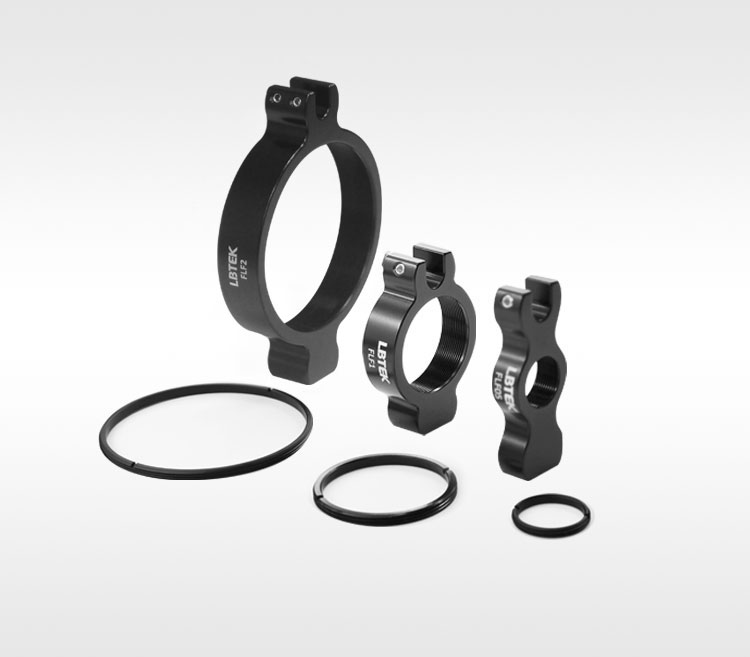

LBTEK固定式透镜安装架适用安装Ø12.7 mm、Ø25.4 mm和Ø50.8 mm光学元件，FLFT系列带贯穿螺纹孔，附带双卡环固定光学元件。顶部U型槽设计，可以安装Ø6 mm同轴接杆，侧面采用紧定螺丝固定。底部带M4螺纹安装孔，可以连接光学接杆。
| 产品型号 | 适用光学元件直径 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
FLFT05 | Ø12.7 mm | ￥108 | 当天 |
|
加入购物车 | |
|
|
FLFT1 | Ø25.4 mm | ￥124 | 当天 |
|
加入购物车 | |
|
|
FLFT2 | Ø50.8 mm | ￥207 | 当天 |
|
加入购物车 |

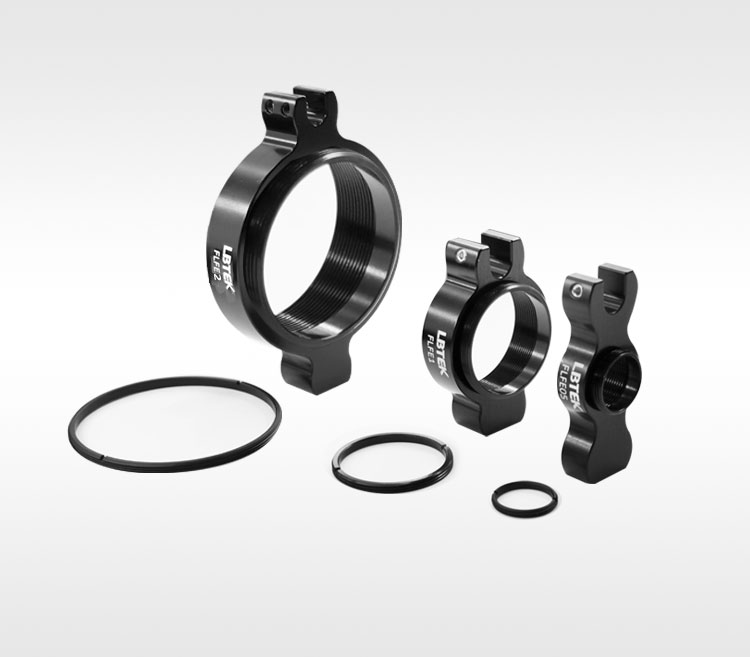

LBTEK固定式透镜安装架适用安装Ø12.7 mm、Ø25.4 mm和Ø50.8 mm光学元件，FLFE系列带内外螺纹，可拓展连接，附带一个卡环固定光学元件。顶部U型槽设计，可以安装Ø6 mm同轴接杆，侧面采用紧定螺丝固定。底部带M4螺纹安装孔，可以连接光学接杆。
| 产品型号 | 适用光学元件直径 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
FLFE05 | Ø12.7 mm | ￥120 | 当天 |
|
加入购物车 | |
|
|
FLFE1 | Ø25.4 mm | ￥134 | 当天 |
|
加入购物车 | |
|
|
FLFE2 | Ø50.8 mm | ￥225 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
