• 两个固定臂可用于安装矩形光学元件
• 带两个调节器，可调俯仰角范围±4°
• 缓冲橡胶垫可保护光学元件
• 底部M4沉头孔可与标准光学接杆连接
• 最大夹持高度为37 mm

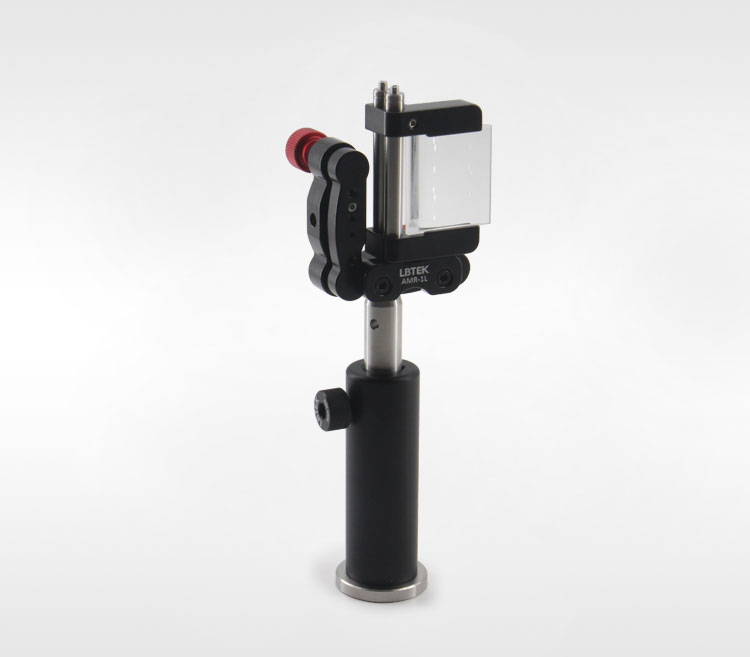

LBTEK二维可调式柱透镜安装架常用于安装柱透镜或其他的矩形光学元件，每个安装架都是由两个带橡胶垫的固定臂组成。上面的固定臂可以沿接杆滑动，并配有紧定螺丝可固定在接杆上面。而下面那个固定臂是固定的，底部配有M4螺纹孔，可连接Ø12.7 mm不锈钢光学接杆。如果需要安装更高的光学元件，可以在原有同轴接杆上外接Ø6 mm同轴系统安装接杆来增加接杆的长度。LBTEK的AMR系列柱透镜安装架出厂时已预安装成左手系和右手系两种类型，客户也可根据系统搭建要求，自行切换左右手系，详情见组装示意图。该镜架均标配两个调节器，可以在±4°角度内调节柱透镜的俯仰和偏摆角度。 除了二维可调式柱透镜安装架以外，LBTEK还提供固定式柱透镜安装架，也可以安装矩形光学元件，相比二维可调式柱透镜安装架，固定式柱透镜安装架不能调整光学元件的俯仰和偏转角度。
