LBTEK标准O型二维光学调整架用于调节反射镜的角度。其中一种是光壁无螺纹，用胶头紧定螺丝固定光学元件，另一种是有SM内螺纹，通过2个外螺纹卡环固定光学元件。2个M6x0.25 的调节丝杆可以实现调整架±3°或±4 °俯仰、偏摆角度。调整架底部配有2个M4沉头孔，用于连接光学接杆。调节丝杠端面有内六角孔，可用2 mm六角扳手调节。
|
材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
可调俯仰/偏摆角度范围
±3°或±4°
|
调节丝杆规格/ 数量
M6/2个
|
|
沉头孔规格/数量
M4/2个
|
|

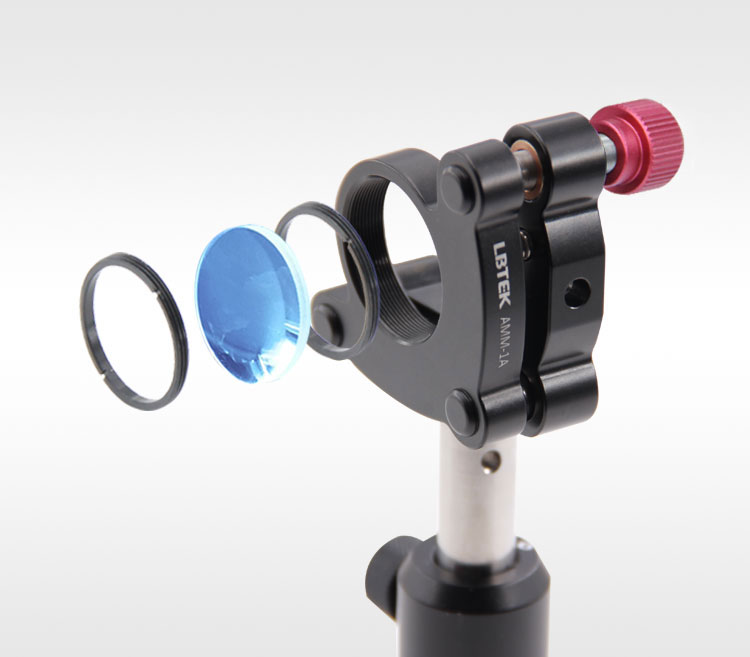

标准O型二轴光学调整架，卡环固定型，通常先用卡环扳手从背面拧进一个卡环，用来定位，把光学元件放入腔内，再从正面拧另一个卡环固定。 |
|||
|
① 标准O型二轴光学调整架AMM-1A |
② 卡环SM1R |
③ 宽带介质膜反射镜BDM1-A |
④ 卡环扳手OWR-1A |
|
标准O型二轴光学调整架， 紧定螺丝固定型，用2 mm六角扳手松开紧定螺丝，把光学件平端靠着腔壁台阶（厚度>3 mm），拧紧紧定螺丝固定光学件。M4内六角圆柱头螺钉镜架上方穿过沉头孔，用3 mm六角扳手拧在接杆上。 |
|||
|
① 标准O型二轴光学调整架AMM-1B |
② 2 mm六角扳手 |
③ 宽带介质膜反射镜BDM1-A |
④ Ø12.7 mm不锈钢光学接杆OP-50 |
|
⑤ 底座式Ø12.7 mm接杆支架PH-50B |
⑥ Ø12.7 mm接杆支架固定叉块PHC-45 |
|
|
LBTEK A型标准O型二轴光学调整架带内螺纹贯穿孔，通过两个卡环来固定光学元件。调整架底部配有2个M4沉头孔，用于连接光学接杆。AMMM-1A加工周期短，可以满足批量快速交付需求，4个拉簧具有更好的稳定性能。
| 产品型号 | 适用光学元件直径 | 光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMM-05A | Ø12.7mm | 3.8 mm | ￥367 | 当天 |
|
加入购物车 | |
|
|
AMM-1A | Ø25.4mm | 3.9 mm | ￥352 | 2周 |
|
加入购物车 | |
|
|
AMM-2A | Ø50.8mm | 5.2 mm | ￥645 | 当天 |
|
加入购物车 | |
|
|
AMMM-1A | Ø25.4 mm | 3.9 mm | ￥352 | 1周 |
|
加入购物车 |
LBTEK B型标准O型调整架，光壁无螺纹，用紧定螺丝固定光学元件。AMM-1B和AMM-2B调整架底部配有2个M4沉头孔，AMM-05B底部有2个M4螺纹通孔，用于连接光学接杆。AMM-05B与接杆连接的孔M4螺纹孔，AMM-05B-SP连接孔为Ø4.2 mm的光孔，在被安装件不可转动时，该型号安装时紧固后便于控制镜架的方向。LBTEK 还支持该系列大口径3英寸~8英寸光学元件安装的O型调整架定制，具体请联系技术支持。AMMM-1B加工周期短，可以满足批量快速交付需求，4个拉簧具有更好的稳定性能。
| 产品型号 | 适用光学元件直径 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMM-05B | Ø12.7mm | 2 mm | ￥294 | 当天 |
|
加入购物车 | |
|
|
AMM-1B | Ø25.4mm | 3 mm | ￥288 | 当天 |
|
加入购物车 | |
|
|
AMM-2B | Ø50.8mm | 4 mm | ￥566 | 当天 |
|
加入购物车 | |
|
|
AMM-30B | Ø30 mm | 3 mm | ￥323 | 当天 |
|
加入购物车 | |
|
|
AMM-05B-SP | Ø12.7mm | 2 mm | ￥294 | 1周 |
|
加入购物车 | |
|
|
AMMM-1B | Ø25.4 mm | 3 mm | ￥288 | 1周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
