产品说明
- 频率范围：5 kHz ~ 26.5 GHz
- 端口数：2/4 端口
- 集合 S 参数、阻抗、驻波、TDA 时域分析、夹具嵌入/去嵌、天线测试等功能

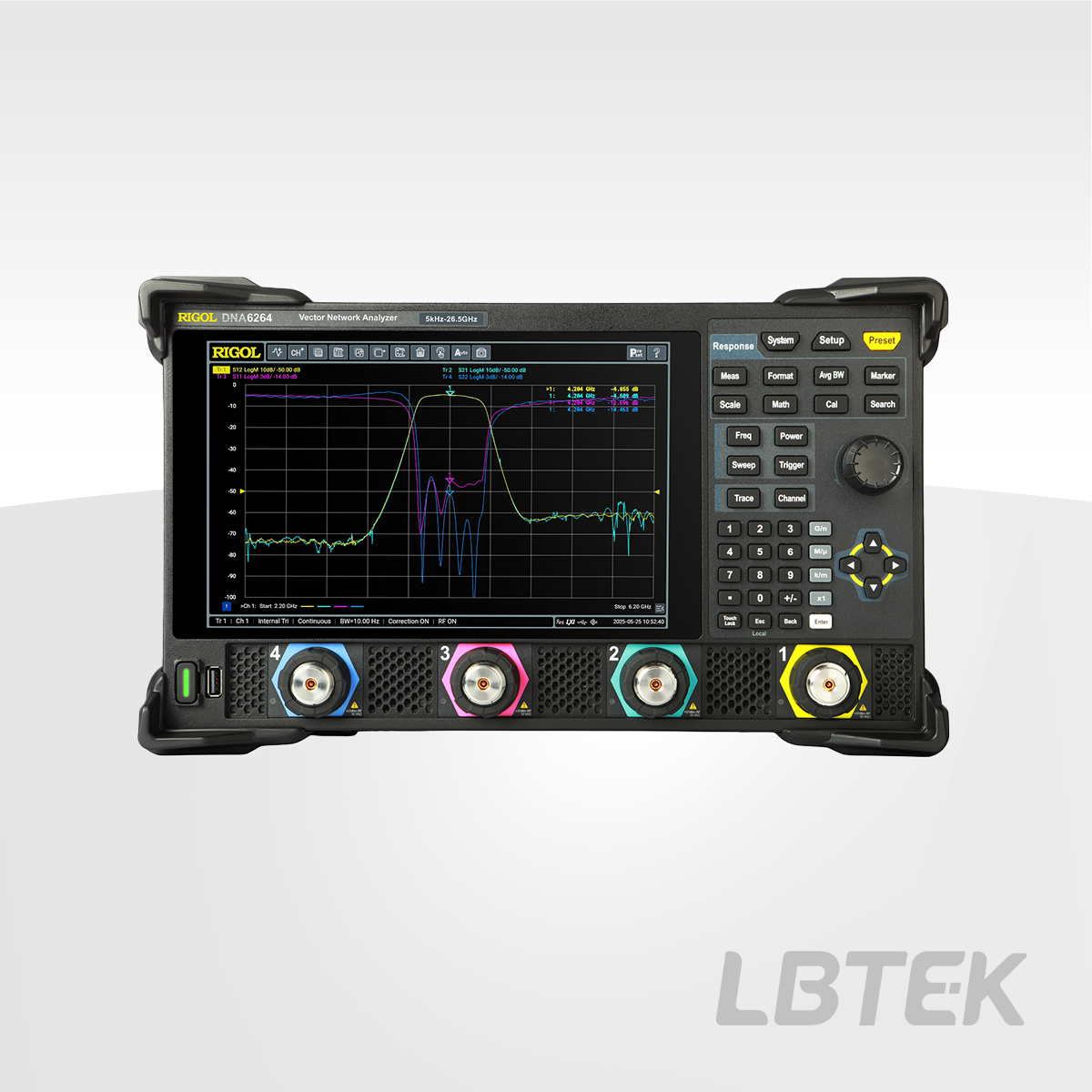

LBTEK提供的DNA6000系列矢量网络分析仪频率范围涵盖5 kHz ~ 26.5 GHz，输出端口有2端口和4端口可选，产品采用10.1 英寸 1280*800 高清触控显示屏。具有频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式，外配 USB、LAN、HDMI 等多种标准接口，能精确测量微波网络的幅频特性、相频特性和群时延特性。
矢量网络分析仪
- 频率范围：5 kHz ~ 26.5 GHz
- 频率分辨率：1 Hz
DNA6000 系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式，外配 USB、LAN、HDMI 等多种标准接口，能精确测量微波网络的幅频特性、相频特性和群时延特性。 该产品可广泛应用于电子、通信、微波等领域，是工业和高校研发、批产过程中常备测试设备。
参数表仅包含了产品测量的主要特性参数，详情参数可下载数据手册查看。

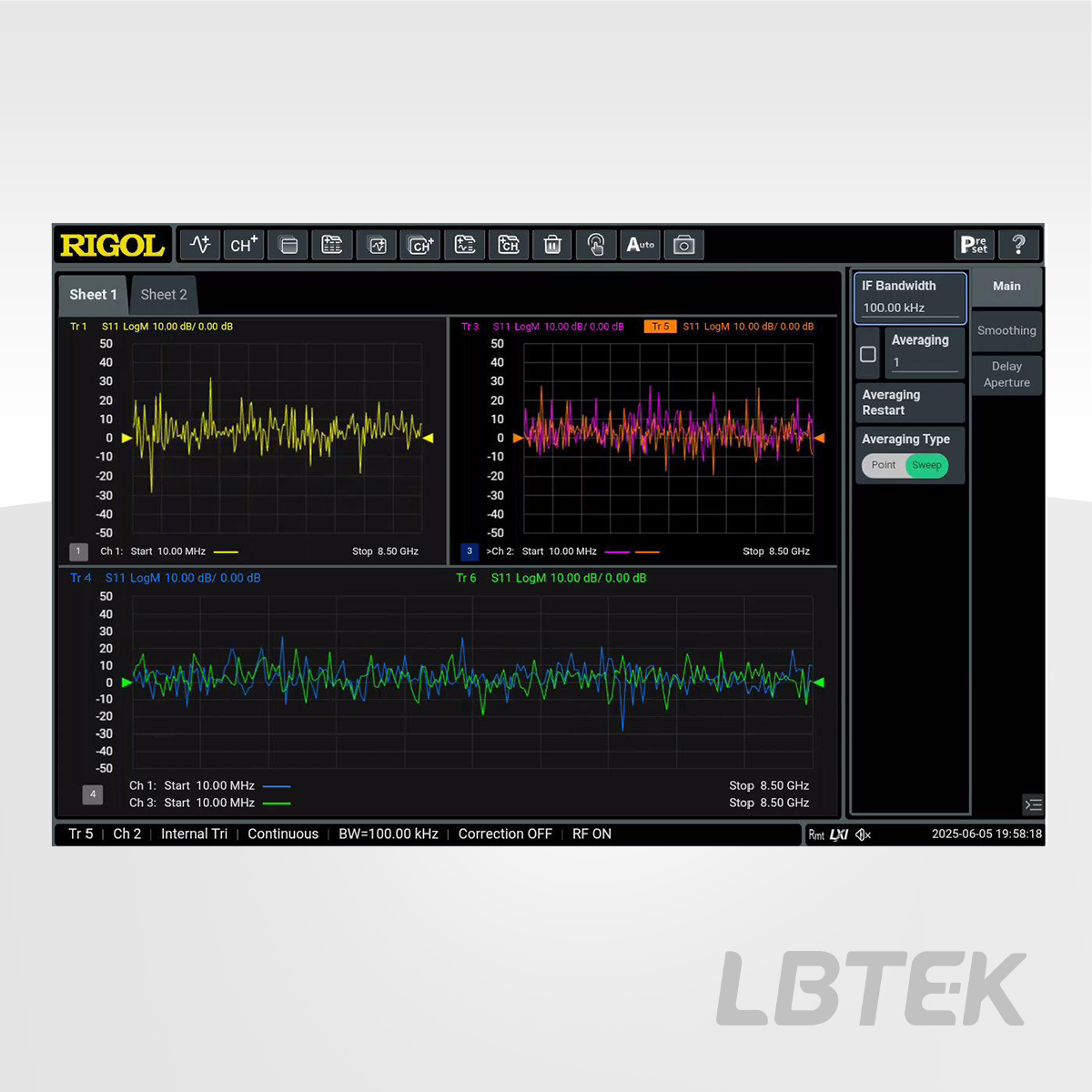

矢量网络分析仪界面图
产品型号 | 频率范围 | 端口数量 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
 | DNA6082 新品 | 5 kHz ~ 8.5 GHz | 2 | ¥90,389.00 | 5周 | 加入购物车 | ||
| DNA6084 新品 | 5 kHz ~ 8.5 GHz | 4 | ¥146,889.00 | 5周 | 加入购物车 | ||
| DNA6142 新品 | 5 kHz ~ 14 GHz | 2 | ¥135,589.00 | 5周 | 加入购物车 | ||
| DNA6144 新品 | 5 kHz ~ 14 GHz | 4 | ¥203,389.00 | 5周 | 加入购物车 | ||
| DNA6202 新品 | 5 kHz ~ 20 GHz | 2 | ¥180,789.00 | 5周 | 加入购物车 | ||
| DNA6204 新品 | 5 kHz ~ 20 GHz | 4 | ¥271,189.00 | 5周 | 加入购物车 | ||
| DNA6262 新品 | 5 kHz ~ 26.5 GHz | 2 | ¥225,989.00 | 5周 | 加入购物车 | ||
| DNA6264 新品 | 5 kHz ~ 26.5 GHz | 4 | ¥338,989.00 | 5周 | 加入购物车 |
