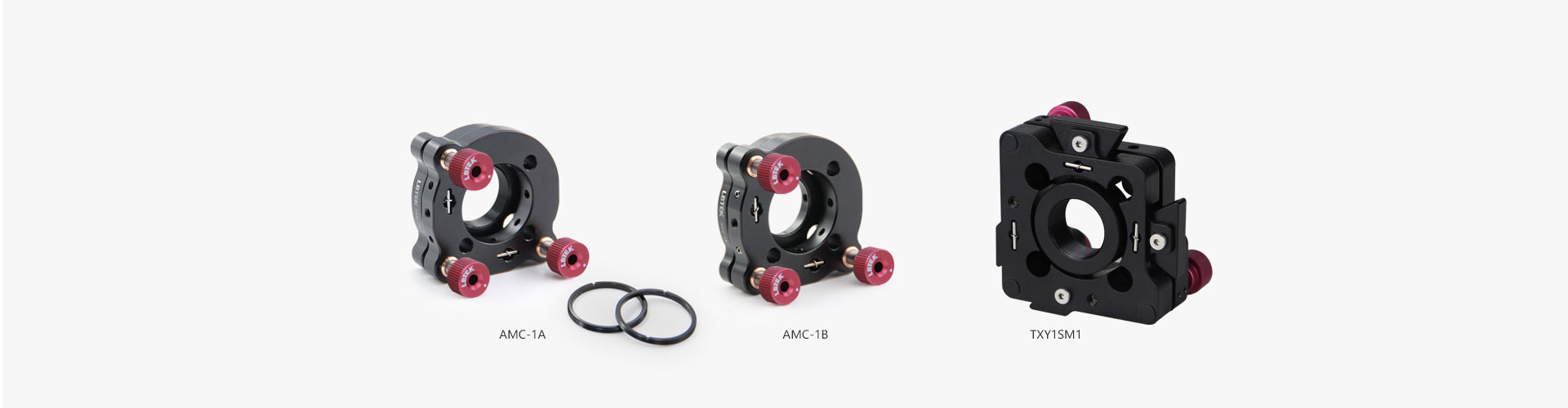

LBTEK同轴系统调整架兼容30 mm同轴系统，适用于同轴系统中反射镜的安装及调节。提供双卡环固定安装（AMC-1A、TXY1SM1）和紧定螺丝固定安装（AMC-1B）两种调整架。AMC-1A和TXY1SM1带SM1螺纹贯穿孔，附带2个SM1R卡环，适用安装Ø25.4 mm光学元件，SM1螺纹兼容LBTEK所有带SM1螺纹的机械件；AMC-1B带Ø25.4 mm的光壁孔，M4紧定螺丝（兼容2 mm 六角扳手）固定光学元件，适用安装Ø25.4 mm最小厚度为3 mm光学元件。 镜架后面板有4个Ø6 mm贯穿孔，兼容30 mm同轴系统，侧面带M3或M4锁紧螺钉固定同轴接杆。镜架配有三个调节器（M6×0.25），精度为0.32°/转，可调节实现前面板偏转和倾斜角度，支持最大±3 mm的线性调节范围，独特调节旋钮设计，可提供更大扭矩，调节器也可用2 mm六角扳手进行调节和加固，后面板带M4螺纹孔适用安装光学接杆。
|
材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
适用光学元件直径
Ø25.4 mm
|
线性移动范围
±3 mm
|
|
调节精度
0.32°/转
|
| LBTEK 30 mm同轴系统反射镜架组装应用图 | ① SM1卡环扳手：OWR-1A×1 | ② SM1卡环：SM1R×1 |
| ③ 金属平面反射镜×1 | ④ 30 mm同轴系统反射镜架：AMC-1A×1 |

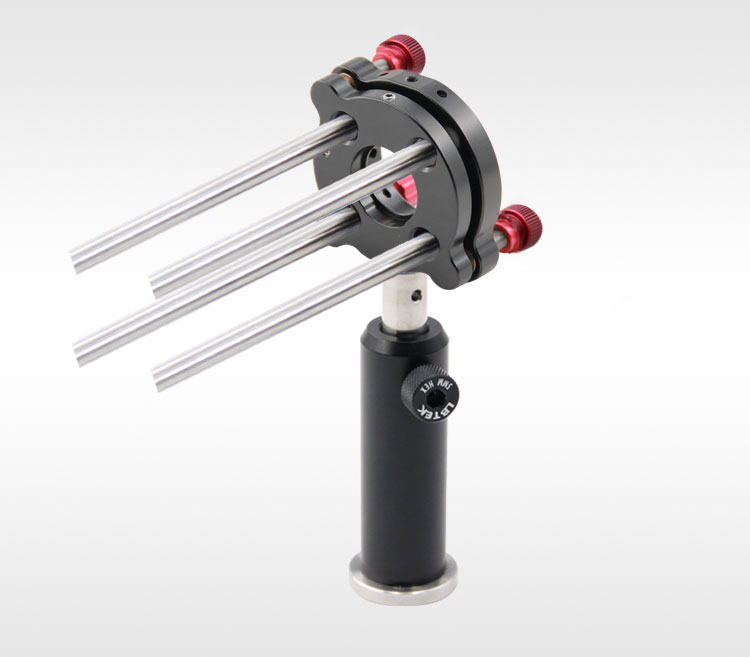

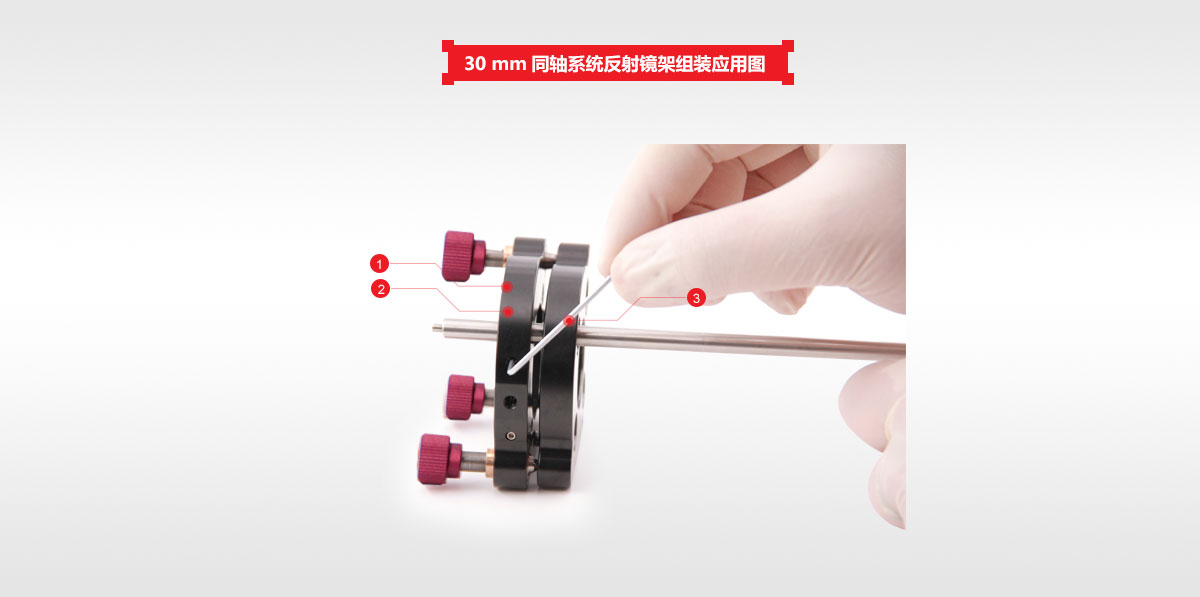

| LBTEK 30 mm同轴系统反射镜架组装应用图 | ① 30 mm同轴系统反射镜架：AMC-1A×1 | ② Ø6 mm同轴系统安装接杆：MOP-150×1 | ③ 1.5 mm六角扳手×1 |

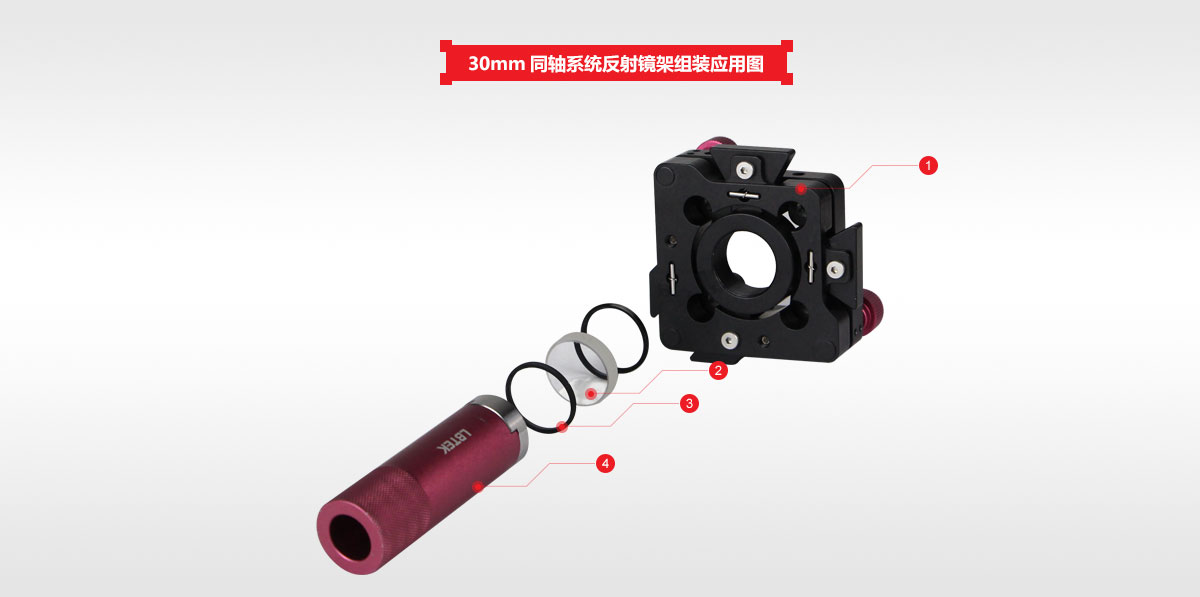

| LBTEK 30 mm同轴系统反射镜架组装应用图 | ① 30 mm同轴系统反射镜架TXY1SM1×1 | ② 金属膜平面反射镜PM10-UVAL×1 |
| ③ 卡环SM1R×2 |
④ SM1卡环扳手OWR-1A×1 |

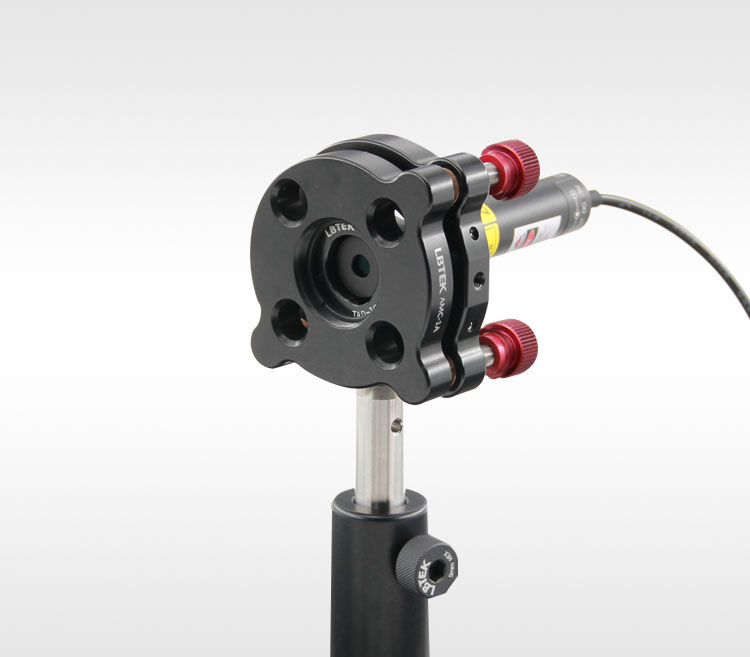

AMC-1A带SM1螺纹贯穿孔，附带2个SM1R卡环，适用安装Ø25.4 mm最大厚度5.5 mm光学元件，SM1螺纹兼容LBTEK所有带SM1螺纹的机械件。
| 产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMC-1A | Ø25.4 mm | 5.5 mm | ￥633 | 4周 |
|
加入购物车 |
AMC-1B带Ø25.4 mm的光壁孔，M4紧定螺丝（兼容2 mm 六角扳手）固定光学元件，适用安装Ø25.4 mm最小厚度为3 mm光学元件。
| 产品型号 | 适用光学元件直径 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AMC-1B | Ø25.4 mm | 3 mm | ￥597 | 4周 |
|
加入购物车 |

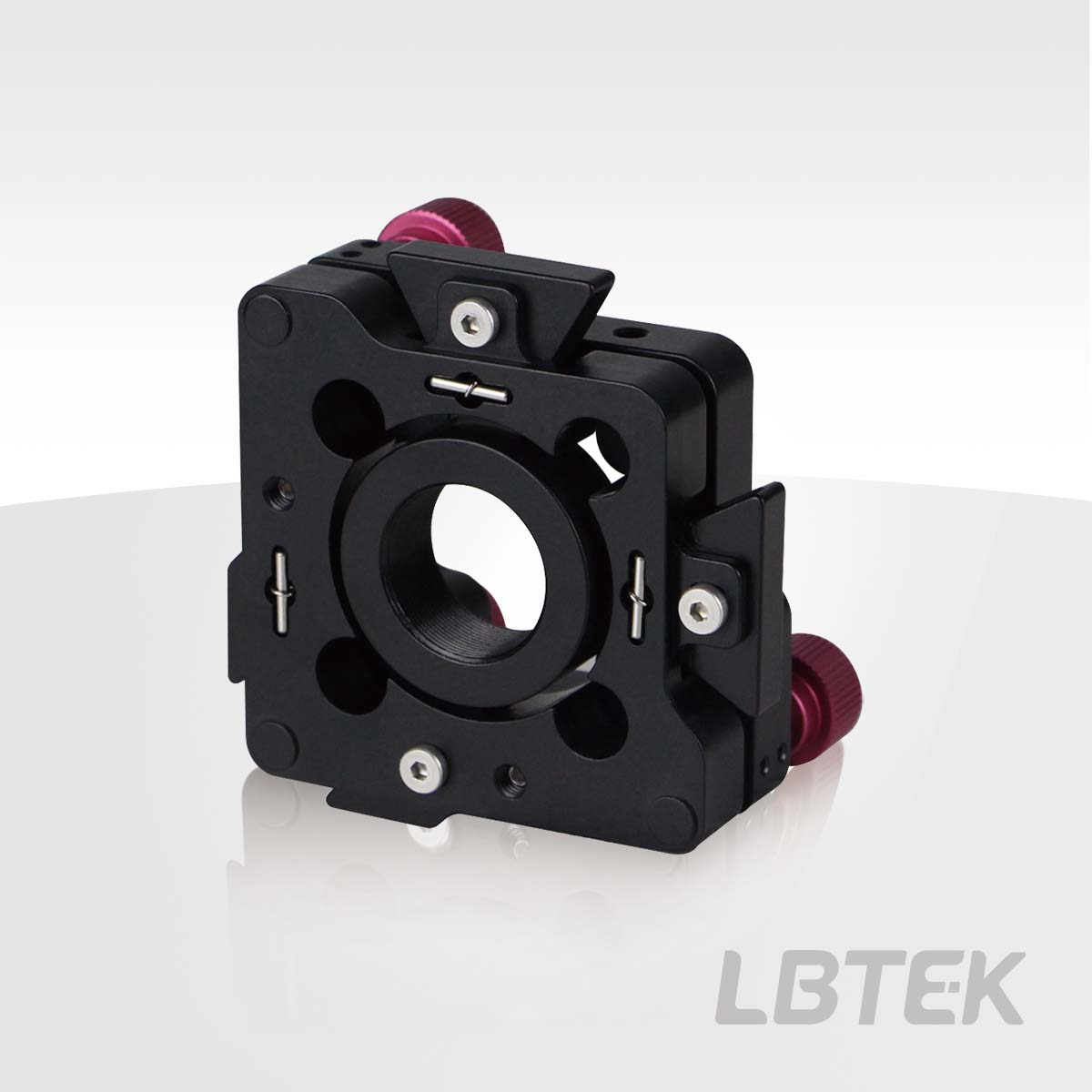

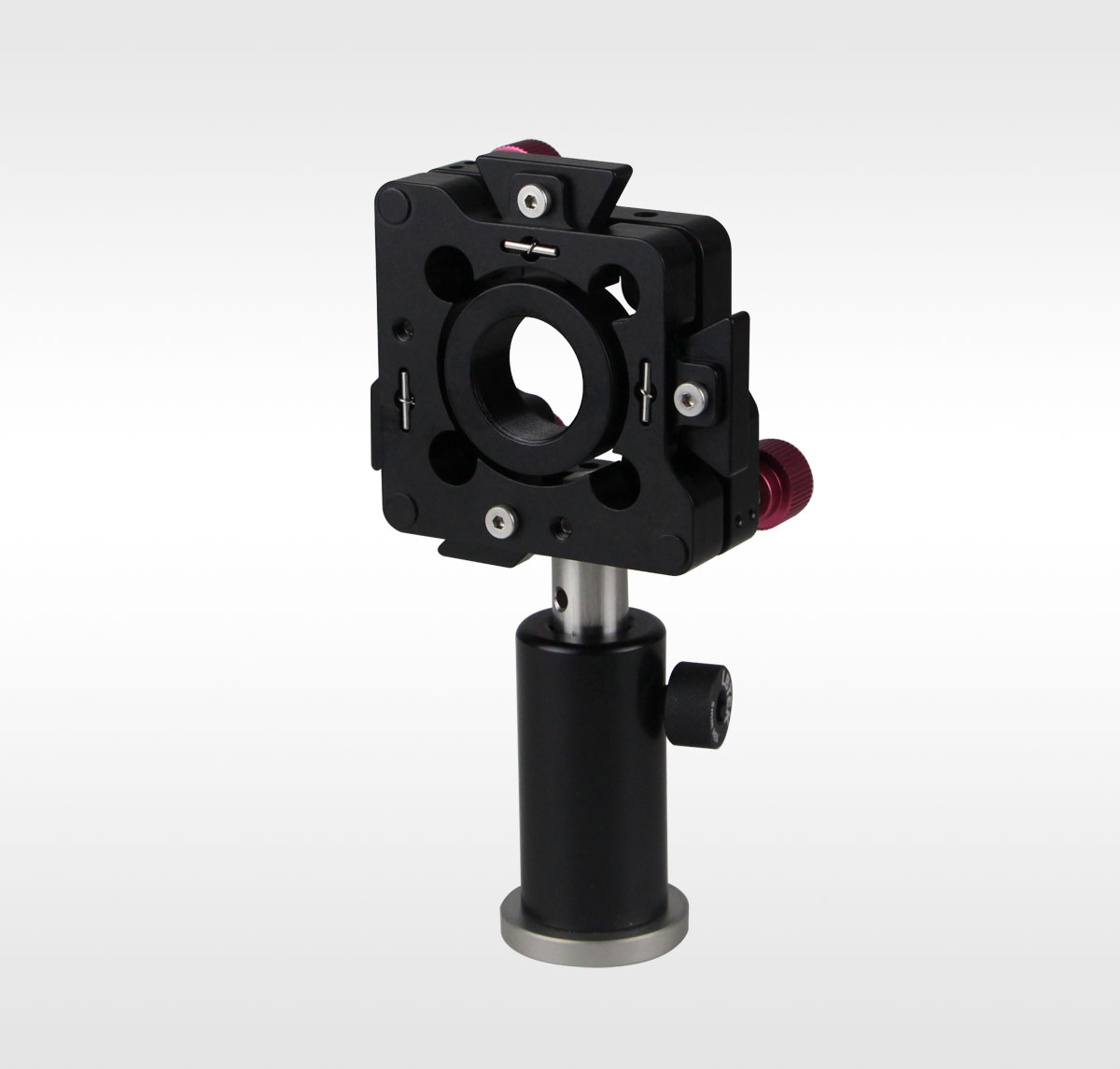

LBTEK 带滑板的30 mm同轴系统反射镜架TXYSM1，中心带有SM1（1.035“-40）螺纹安装孔，利用附带的SM1R卡环可直接安装直径25.4 mm、最大厚度7.5 mm的光学元件。滑板可进行XY方向±1 mm粗调，镜架具有三个调节器，精度为0.32°/转，可调节实现前面板±4°偏转和倾斜角度，以及最大±3 mm的线性调节范围，调节均可单独锁定。
| 产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
TXY1SM1 | Ø25.4 mm | 7.5 mm | ￥1023 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
