注：

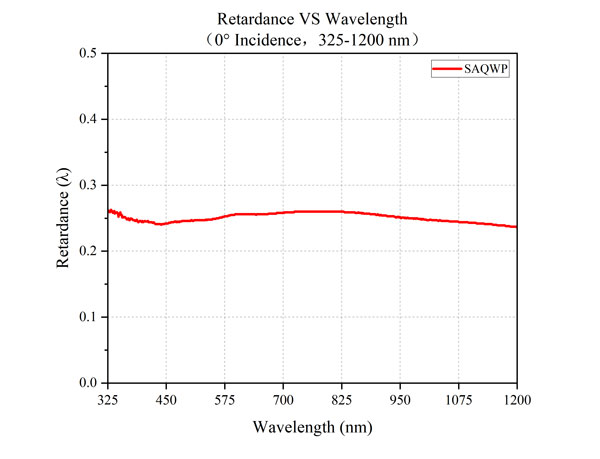

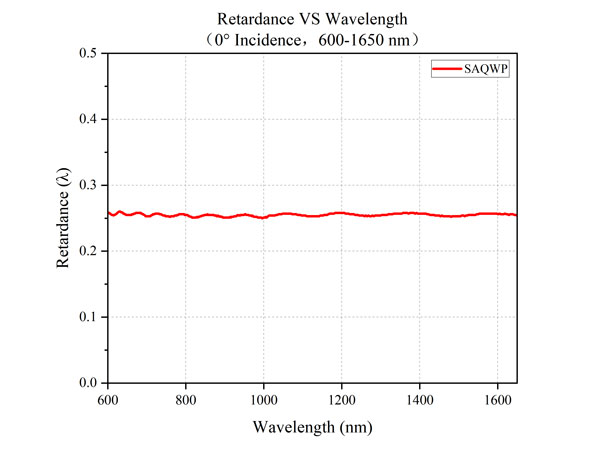

• 波长-延迟量曲线为超级消色差波片在工作波段内不同波长下对应的实测延迟量数据，但由于不同样品之间会存在差异，该数据可作为典型值供参考；另对于工作波长为600-2700 nm或600-2200 nm的超级消色差波片，由于测试设备限制，仅能提供600-1650 nm的测试数据。

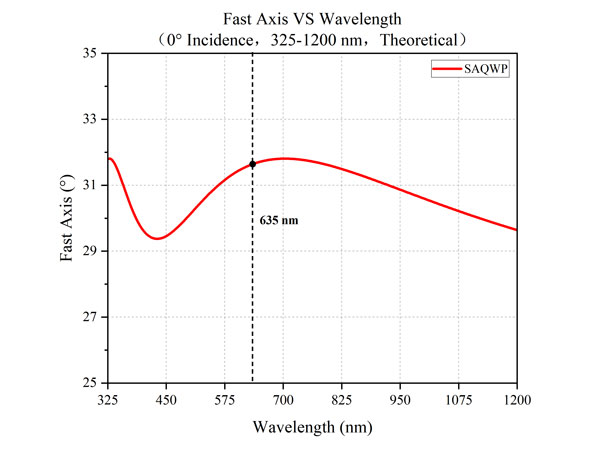

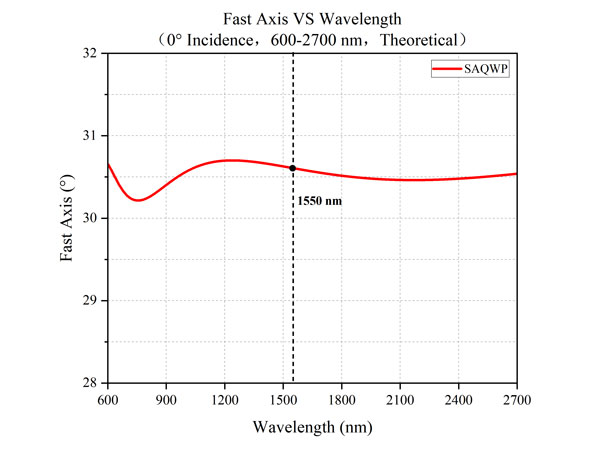

• 波长-快轴曲线为超级消色差波片在工作波段内不同波长下对应的快轴角度差值，此数据为仿真的理论值，可供参考。

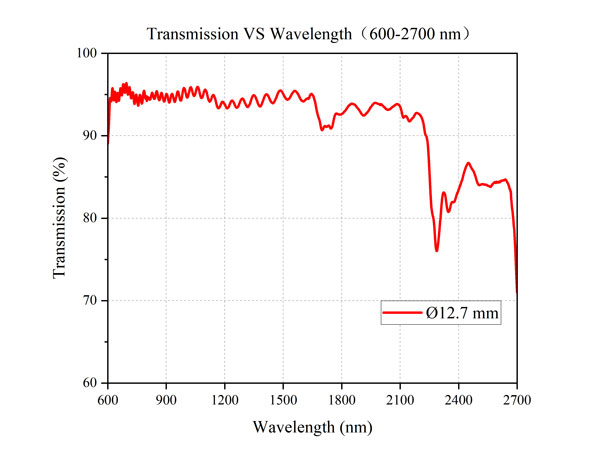

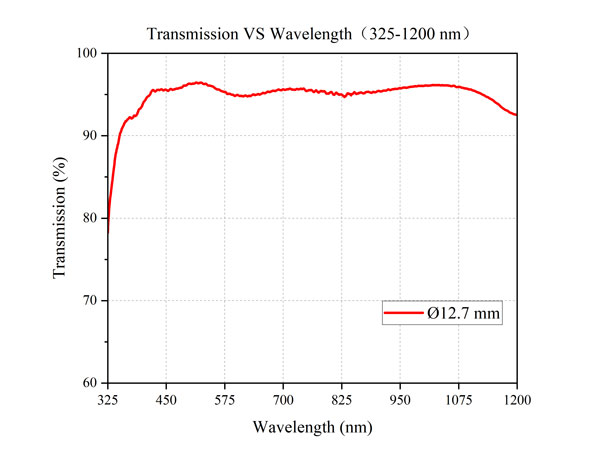

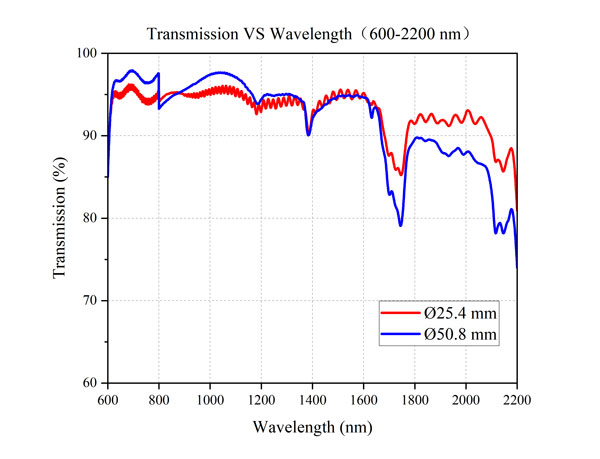

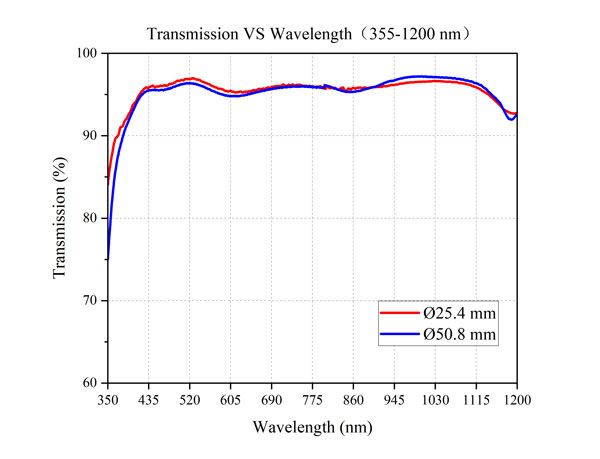

• 波长-透过率曲线为样品在工作波段内的透过率实测数据，但因不同样品之间存在差异，此透过率为典型值供参考，准确透过率数据可参考出货报告中附带的测试曲线。

超级消色差四分之一波片

一、概述

        LBTEK 超级消色差四分之一波片（Super Achromatic Quarter-Wave Plate，SAQWP）主要基于3层石英波片和3层氟化镁波片组合而成，6片波片的延迟量及角度均经过严格设计控制，以设计延迟量及角度胶合，从而实现预期波段内的消色差效果。

        LBTEK 超级消色差四分之一波片在设计波段内的相位延迟为 π/2 ，常用于将线偏光转换为圆偏光。与传统单波长波片相比，超级消色差波片不限制于特定工作波长，可实现设计波段内任意波长光的偏振态调制；与传统消色差波片相比，超级消色差波片可实现消色差的波段范围更广，能够更大程度上的满足客户需求。

二、产品外观

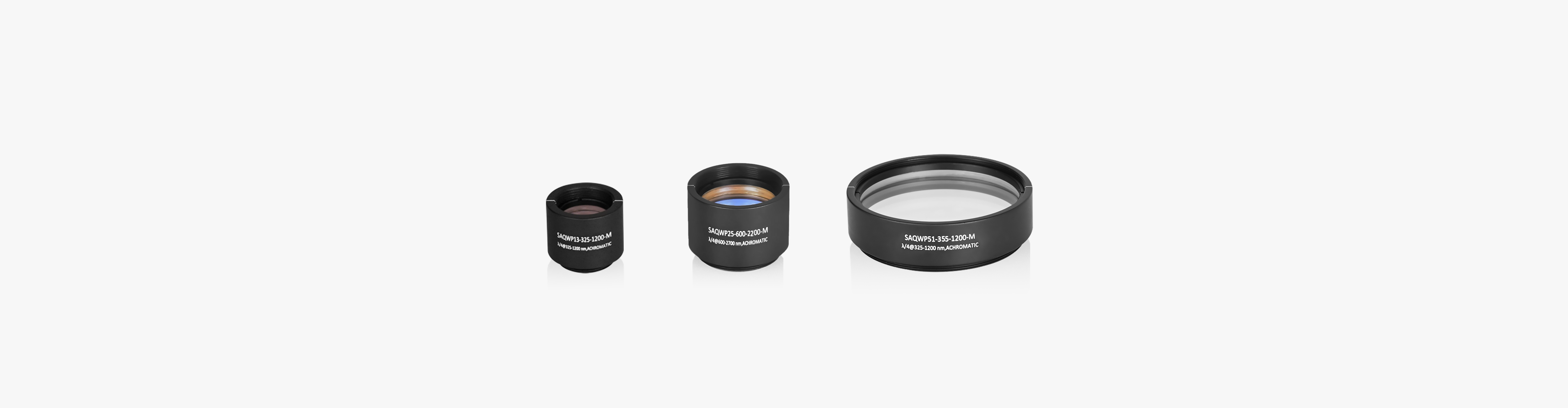

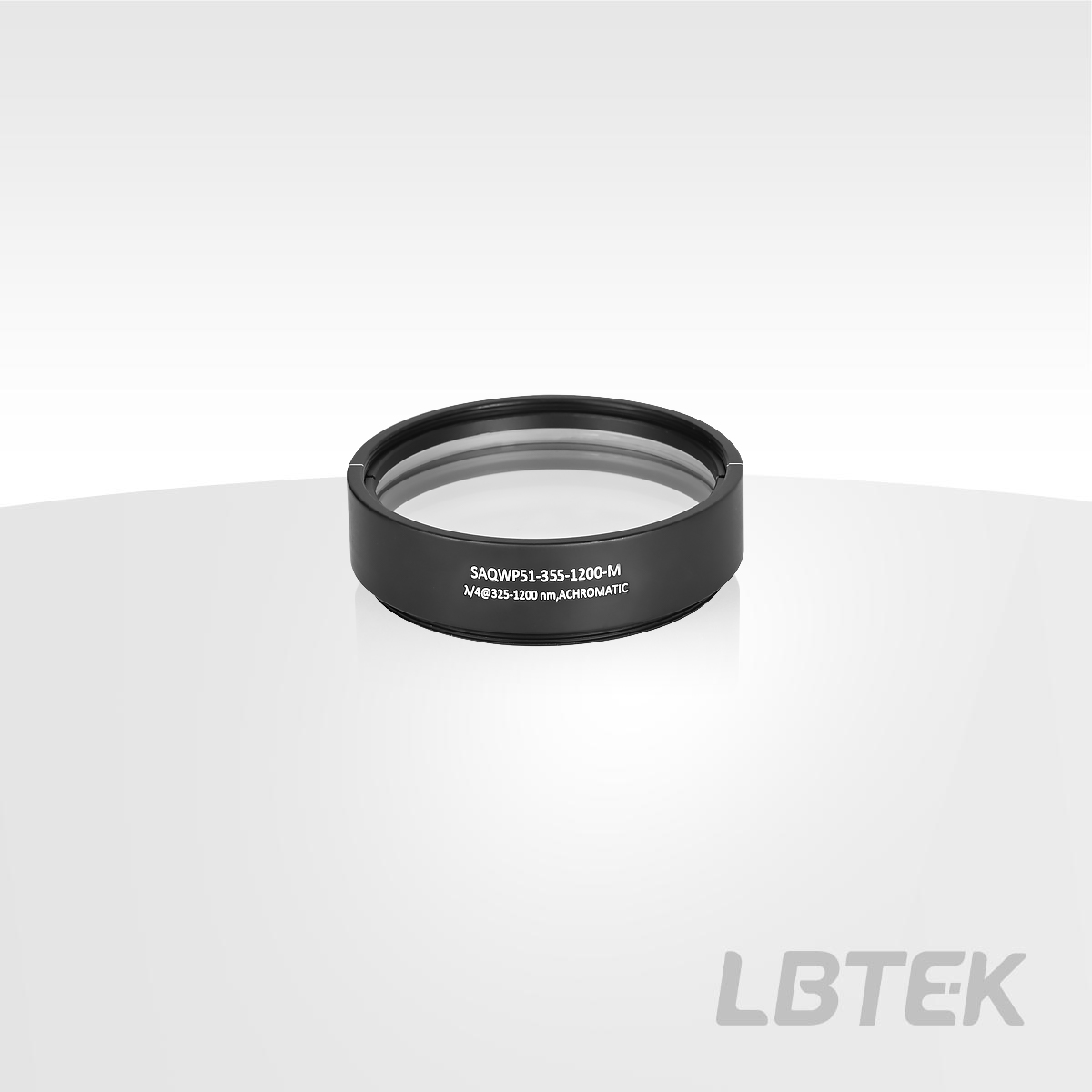

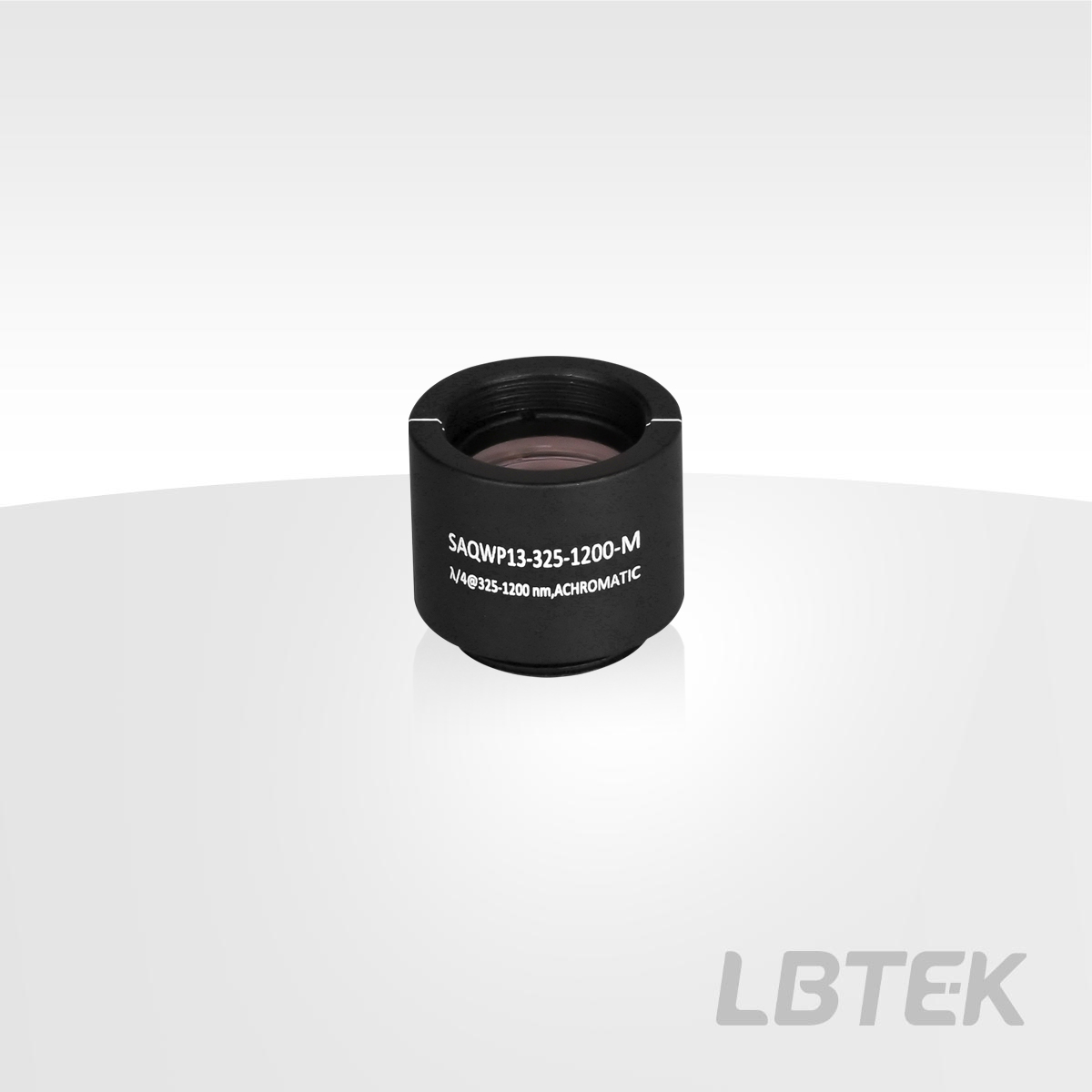

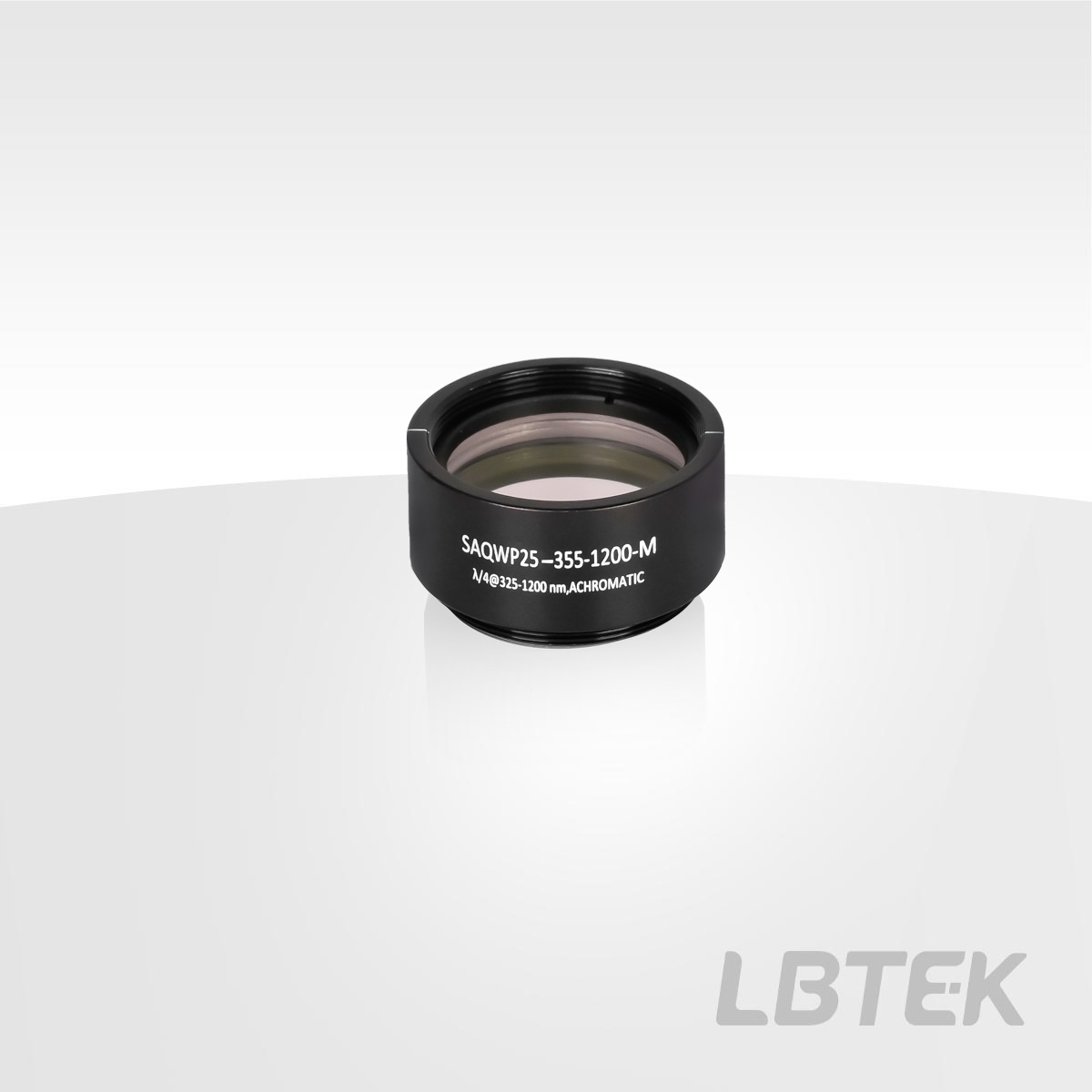

        LBTEK 超级消色差波片基于石英波片、氟化镁波片及两端保护基片胶合制成，上下表面镀有宽谱增透膜。标品有0.5英寸、1英寸和2英寸三种尺寸的超级消色差四分之一波片，对应通光孔径分别为Ø10 mm、Ø21.5 mm和Ø45 mm，分别安装于标准SM05、SM1和SM2透镜套筒中，套筒表面标注了产品型号、延迟量及适用波段，端面有刻线标记快轴方向，方便用户在光路系统中快速区分产品参数，进行元件调试及使用。

        LBTEK 超级消色差波片标品安装于机械外壳中，以便区分波片快轴方向，为保证标定的快轴方向不会因波片松动发生偏离，光学元件与机械外壳之间点胶固定不可拆卸。若有无外壳需求，可联系LBTEK 技术支持提供定制需求。

三、偏振调制特性

        超级消色差四分之一波片（SAQWP）常用于将某一波段内的线偏振光转变为圆偏振光，其作用机理与传统四分之一波片一致：当线偏振光与波片快轴重合入射时，经过SAQWP后出射光仍为线偏振光；当线偏振光与波片快轴成一定角度入射时，经过SAQWP后出射光为椭圆偏振光。特别的是，当波片快轴为45 °时，若入射线偏振光为水平0 °，则出射光为右旋圆偏光；若入射线偏振光为竖直90 °，则出射光为左旋圆偏光。

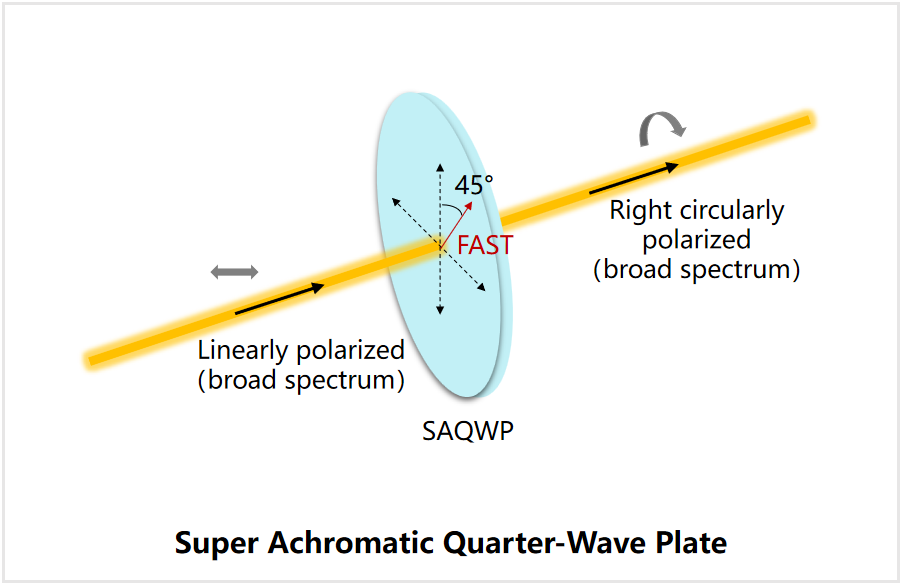

超级消色差1/4波片偏振态调制示意图

四、参数说明

1. 外观尺寸

• 超级消色差四分之一波片元件尺寸有Ø12.7 mm、Ø25.4 mm和Ø50.8 mm三种，对应通光孔径为Ø10 mm、Ø21.5 mm和Ø45 mm；
• 三种尺寸元件均带有双侧切边，切边宽度分别为0.5 mm、0.7 mm和1.4 mm；
• 标准产品分别安装于SM05、SM1、SM2透镜套筒中，元件与机械件之间有胶水固定，不可拆卸，以保证元件安装的稳定性以及快轴的准确性。

2. 延迟量

• 为保证超级消色差波片的延迟量测试精度，均采用椭偏仪进行延迟量测试；但由于椭偏仪设备限制，仅能提供325-1650 nm波段的实测延迟量测试数据；
• 若想了解600-2700 nm整个波段的延迟量情况，可联系技术支持提供理论参考数据。

3. 快轴精度

        超级消色差波片采用6片波片组合的结构设计，其在获得超宽谱消色差效果的同时，会使工作波长范围内不同波长的快轴方向存在微小差异：

• 对于标准超级消色差波片，在325-1200 nm工作范围内，不同波长快轴偏差在±5 °以内；在600-2700 nm工作范围内，不同波长快轴偏差在±1 °以内；
• 对于标准超级消色差波片，在325-1200 nm工作范围内的型号，其机械外壳上快轴刻线标识为635 nm波长下的快轴方向；在600-2700 nm工作范围内的型号，其机械外壳上快轴刻线标识为1550 nm波长下的快轴方向；

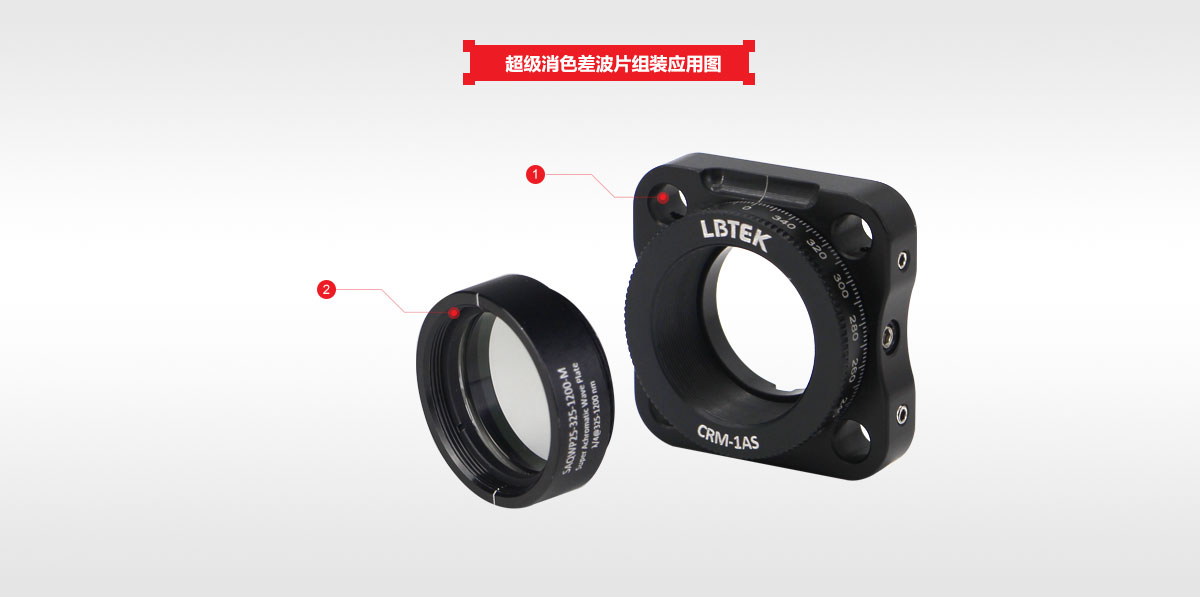

• 为了方便在系统中进行快轴调节，推荐和我们的旋转调整架CRM-05AS/CRM-1AS/CRM-2A搭配使用，具体可参考相关详情页。
