标量偏振光的检验
发布时间:2020-07-22 18:02:03 阅读次数:2511
标量偏振光可以分为:自然光、线偏振光、圆偏振光、椭圆偏振光,以及部分偏振光,其中,部分偏振光是指自然光与线偏振光的混合光。如何将不同偏振态的光区分出来,就是偏振光的检验。
任意一种偏振态均可分解为两束正交线偏振光叠加,在本文中,将以部分线偏振光、部分椭圆偏振光、部分圆偏振光分别代表线偏振光、椭圆偏振光、圆偏振光与自然光的混合光。因此,标量偏振光在本文中被分为自然光、线偏振光、圆偏振光、椭圆偏振光部分线偏振光、部分椭圆偏振光、部分圆偏振光七种。
每种偏振光都有不同的性质,利用一些偏振器件,辅以探测手段,可以方便快捷地区分出每一种偏振光。


线偏振光

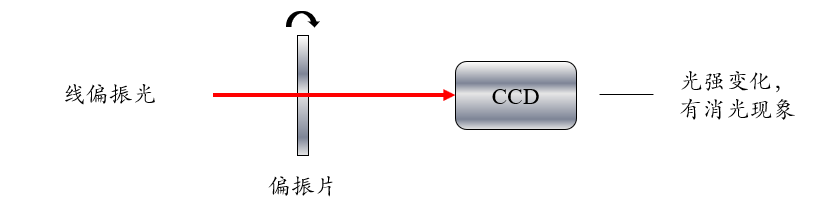

光束入射至线偏振片,旋转线偏振片,在探测器端若能观察到光强发生变化,且出现消光现象,那么根据马吕斯定律,可以判断入射光为线偏振光。



自然光、圆偏振光、部分圆偏振光

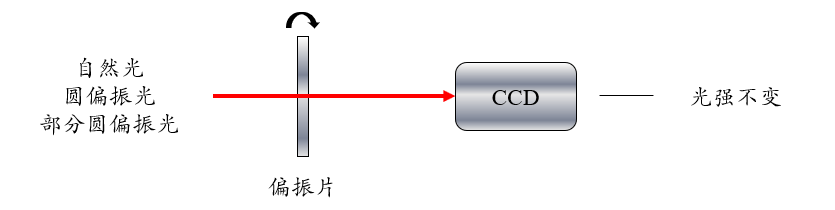

光束入射至线偏振片,旋转线偏振片时,在探测器端若能观察到光强不变化的现象,那么入射光可能是自然光、圆偏振光或部分圆偏振光。

此时,在偏振片前放置快轴方向任意的四分之一波片,再旋转线偏振片,根据探测器端的光强信息可区分出三种光:
>> 自然光经过四分之一波片仍是自然光,但经过线偏振片后将变成线偏振光,此时即使偏振片旋转,光强不发生变化
>> 圆偏振光经过四分之一波片变成线偏振光,再经过旋转的线偏振片,将看到光强发生变化,且出现消光现象
>> 部分圆偏振光经过四分之一波片后变成部分线偏振光,再经过旋转的线偏振片,将看到光强发生变化,但无消光现象





椭圆偏振光、部分线偏振光、部分椭圆偏振光

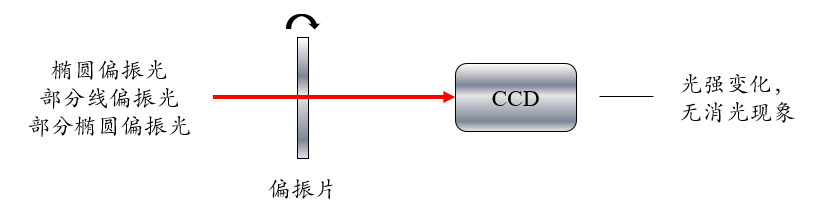

光束入射至线偏振片,旋转线偏振片,在探测器端若能观察到光强发生变化,但无消光现象,那么入射光可能是椭圆偏振光、部分线偏振光、部分椭圆偏振光

调整偏振片的偏振方向使得光强值最大,此时在偏振片前放置四分之一波片,使其快轴方向与光强值最大时偏振片的偏振方向一致。此时椭圆偏振光的长短轴与波片的快慢轴分别平行,那么经过四分之一波片的出射光将变成线偏振光,再经过旋转的线偏振片,将看到光强发生变化,且出现消光现象

那么不难理解,当入射光为部分椭圆偏振光时,将观察到光强发生变化,但无消光现象

此时再将四分之一波片的快轴转动45°,此时部分线偏振光将变成部分圆偏振光,再经过旋转的线偏振片,光强不发生变化





综上,仅使用四分之一波片与偏振片,就可以方便地区分出各种不同偏振态的标量偏振光,这种方法是定性区分的方法,对于更细致的偏振参数,可以用斯托克斯矢量测量的方法来获得。对于矢量偏振光的检验,也将在不久后与大家见面,敬请期待~

×
