【小麓讲堂】光的 “振动密码”:从偏振本质到测量技术,一篇讲透
发布时间:2026-05-12 17:17:38阅读次数:0

1、偏振的本质:当横波开始“站队”


光是电磁波,其电场矢量在垂直于传播方向的平面内振荡。这个振荡方向,就是偏振的“身份证”。
从光波公式看,一束沿z方向传播的光,其电场可分解为两个正交分量:

两个分量的振幅比和相位差,共同决定了偏振态。相位差为0或π时,电场沿固定直线振荡,是线偏振光;振幅相等且相位差为±π/2时,电场尖端画圆,是圆偏振光;其他情况则是椭圆偏振光——而实际上,椭圆才是常态,线偏振和圆偏振只是它的两个“极端性格”。


而从统计视角看,真实光源往往包含大量独立辐射的原子,它们的偏振方向随机分布。这种“群魔乱舞”的状态称为非偏振光。如果其中一部分原子“站队整齐”,另一部分仍在“乱舞”,就形成部分偏振光。事实上,自然界中,由于菲涅尔反射以及瑞丽散射、米散射等过程普遍存在的偏振非对称性,自然界中的大部分光都是部分偏振光。这个话题以后有机会再深度讨论。



2、偏振的应用:从“看见”到“看懂”


偏振为什么值得测?因为它能让我们“看见”普通强度图像中看不见的信息。


· 科研前线:天文学家分析宇宙微波背景辐射的偏振,能窥见宇宙大爆炸的残留信息——这相当于给138亿年前的宇宙拍了一张“证件照”。生物学家发现癌细胞比正常细胞“硬”,这种硬度差异会改变偏振光的传播路径,通过穆勒矩阵成像可无创识别病变组织,真正做到“不用动刀子,光就能告诉你哪里有问题”。


· 工业生产:半导体晶圆检测中,椭圆偏振光能探测纳米级表面缺陷,助力芯片制程向3nm以下突破——说白了就是帮“沙子”变成“硅片”的路上扫清障碍;保偏光纤熔接时,需要精确对准偏振主轴,否则信号损耗会飙升,这就像两根吸管没对齐,水会洒一地。


· 日常生活:你戴的偏光太阳镜,利用偏振片滤除水面或路面反射的“眩光”(这些反射光通常是水平偏振的),让你看清水下有没有鱼、路面有没有冰;3D电影院的眼镜,左右镜片的偏振方向垂直,让左右眼看到不同的画面——别问为什么,问就是“大脑被骗了”。


正是这些五花八门的应用,催生了偏振测量的刚需:我们不仅要知道光有多强,更要知道它的偏振态是什么——是线偏还是圆偏?主轴朝哪?偏振度是多少?



3、偏振测量方法:光强的“拆解艺术”


在讲具体方法之前,先回答一个灵魂拷问:我们到底要测什么?
描述偏振态的理论工具有好几个。
琼斯矩阵用2×2复数矩阵描述完全偏振光:

数学上很优雅,但它需要知道电场的振幅和相位——而光频段的电场振荡高达 1014Hz,人类没有任何探测器能直接“看”到相位。这就好比想用肉眼数清电风扇的叶片,结果风扇一转,你只看见一团模糊。


邦加球把各种偏振态映射到球面上,线偏振在赤道,圆偏振在两极,直观得让人想拍大腿——但它只是一个可视化工具,就像地图不等于地球本身。

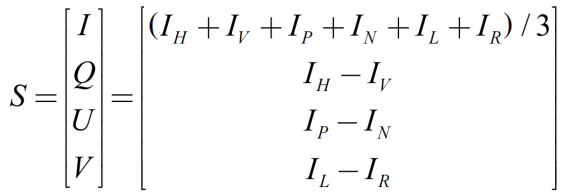

真正扛起测量大旗的,是斯托克斯向量(Stokes Vector)。1842年,英国物理学家斯托克斯提出了一个天才的想法:用四个光强值的组合来描述任何光束的偏振态——无论它是完全偏振、部分偏振还是完全非偏振。四个参数定义为:



其中,代表光的水平、垂直、45°、-45°、左旋、右旋的光强分量。


为什么这个定义如此重要?因为人类至今能直接测量的光学量,唯有光强。琼斯矩阵需要的相位信息,我们测不到;邦加球上的球面坐标,我们摸不着。而斯托克斯向量的突破性,正在于每个参数都以“光强的加减运算”为核心逻辑 ——用“实验中能直接测得的光强”,去锚定“原本难以直接测量的光学特性”,这是斯托克斯的天才之处。说白了,就是“既然我只能测光强,那我就在光强上做文章”。


偏振测量的核心任务,就是测定一束光的四个斯托克斯向量。那么,如何获取这四个光强值?根据测量原理的不同,可以分为三大类。



3.1 分振幅测量:用“空间”换“时间”

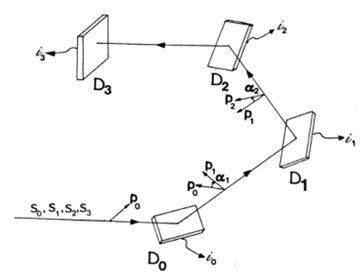

当需要实时监测高速变化的偏振态(如光纤通信中50 MHz以上的信号)时,这类方法大显身手。其策略是:将入射光分成4路,每路经过不同的偏振分析元件,由4个探测器同时探测光强,通过解方程组实时算出斯托克斯向量。

| 优点:速度极快(可达MHz甚至GHz),无运动部件。
| 缺点:光路复杂,无论是反射式还是透射式,入射光角度的微小变化对偏振分光比都影响很大,所以校准、对准要求都很高。



3.2 分焦平面测量:用“像素”换“偏振”

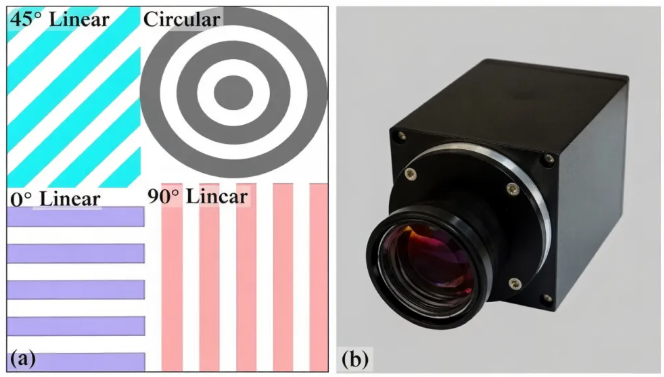

这是偏振成像的主流技术。在相机传感器的每个像素前,制作一个微型偏振片阵列(通常以2×2为一个单元,分别对应0°、45°、90°、135°方向)。相机拍一张照片,就能同时得到整幅图像每个像素的强度信息和偏振信息。

| 优点:单次曝光即可获得二维偏振图像,无需扫描。
| 缺点:分焦平面测量由于其空间分辨率损失(一个像素拆成四个子像素,且只能测线偏振)和制造误差较大等固有缺点,难以满足高精度测量的应用要求。如果要实现全斯托克斯向量(含圆偏振)测量,需要在前端加可切换的1/4波片,目前这类产品目前还停留在实验室阶段。



3.3 分时测量:用“时间”换“信息”


这类方法的核心思想是:通过改变光学元件的状态,在不同时刻测量不同的光强组合,再通过时序分析反演出斯托克斯向量。它们共享一个基本逻辑——反正光强变化没那么快,我多测几次就是了。根据调制方式的不同,又可分为以下几种:


| 光弹调制器法(PEM):利用压电晶体驱动光学材料产生高频应力双折射(几十到上百kHz),配合锁相放大器提取信号。无机械运动,信噪比极高,适合测量微弱信号(如圆二色光谱),但系统复杂、成本高。

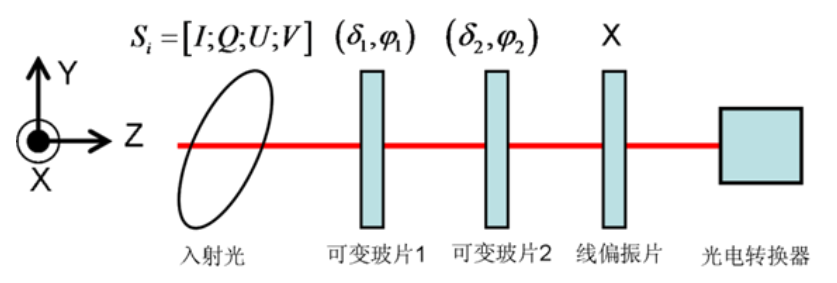

| 液晶可变延迟器法(LCVR):利用液晶分子的电控双折射效应,通过电压改变相位延迟。全固态、无运动部件,响应速度毫秒级,但对温度敏感、波段受限——毕竟液晶分子也是“有脾气的”。

| 旋转波片法(RWP):在分时测量这一类方法中,最具代表性、精度最高的,当属旋转波片法(LBTEK偏振测量仪HAWK系列使用的方法)。

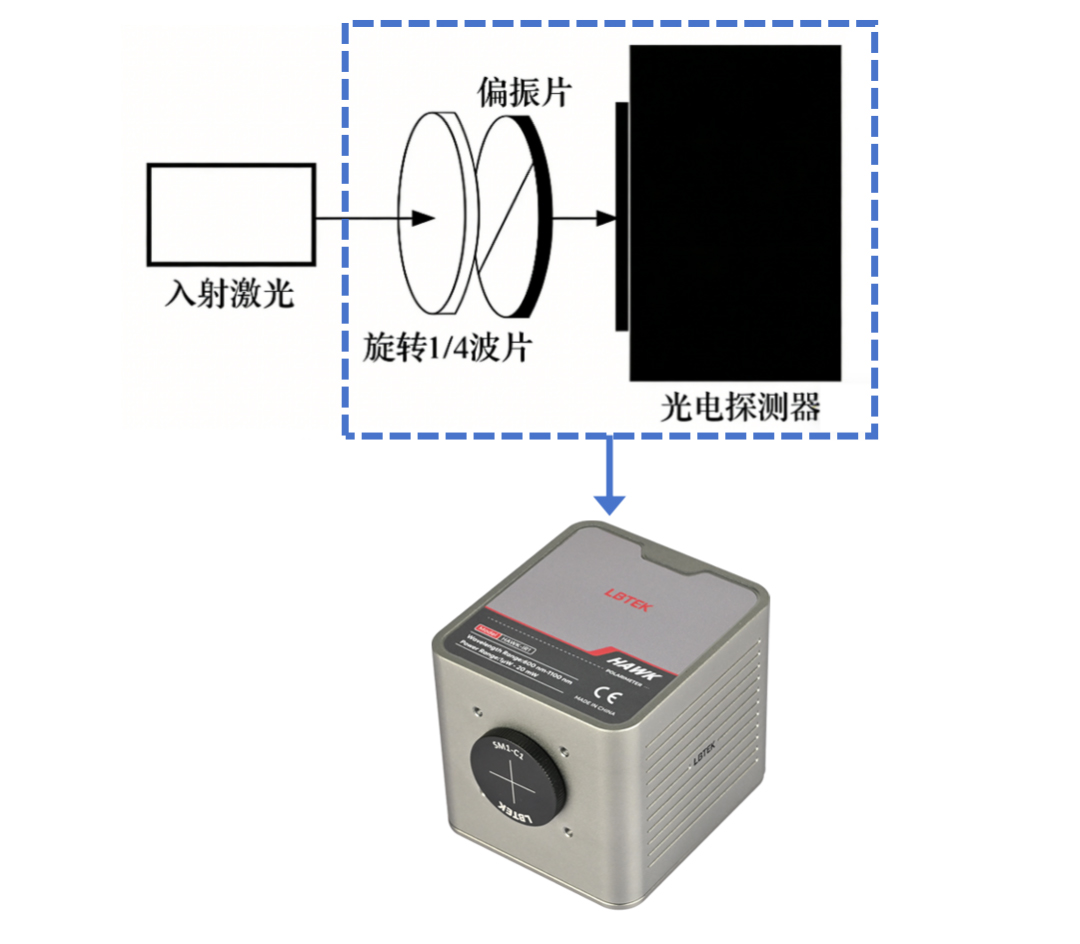

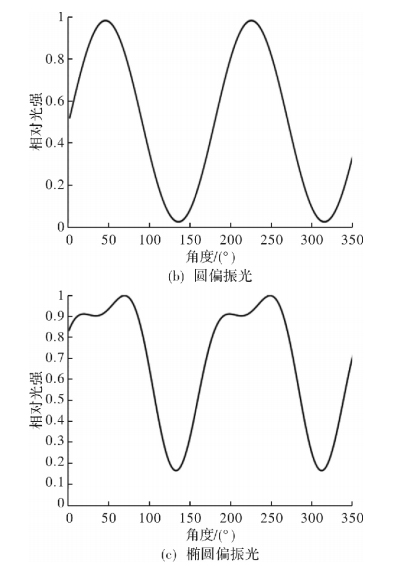

系统由旋转的1/4波片、固定线偏振片和探测器组成。波片匀速旋转时,探测器记录的光强信号 I(θ)不是简单的正弦波,而是包含多个频率分量的周期函数:

0次谐波(直流)对应总光强 S0
2次谐波携带线偏振信息(S1,S2)
4次谐波携带圆偏振信息(S3)


对采集的光强信号 I(θ)做快速傅里叶变换(FFT),提取各次谐波系数,再通过标定好的仪器矩阵反演,就能得到完整的斯托克斯向量。


| 优点:精度高(方位角精度可达±0.1°)、信息全(线偏振圆偏振一把抓)、抗噪声能力强(FFT把信号能量集中到特定频点,噪声被分散到其他地方,相当于“集中优势兵力打歼灭战”)。
| 缺点:有机械运动,测量速度较慢(秒级),不适合跟踪快速变化的偏振态——毕竟电机再快也快不过电信号。但对于实验室里的静态或缓变测量,它依然是“王者”。

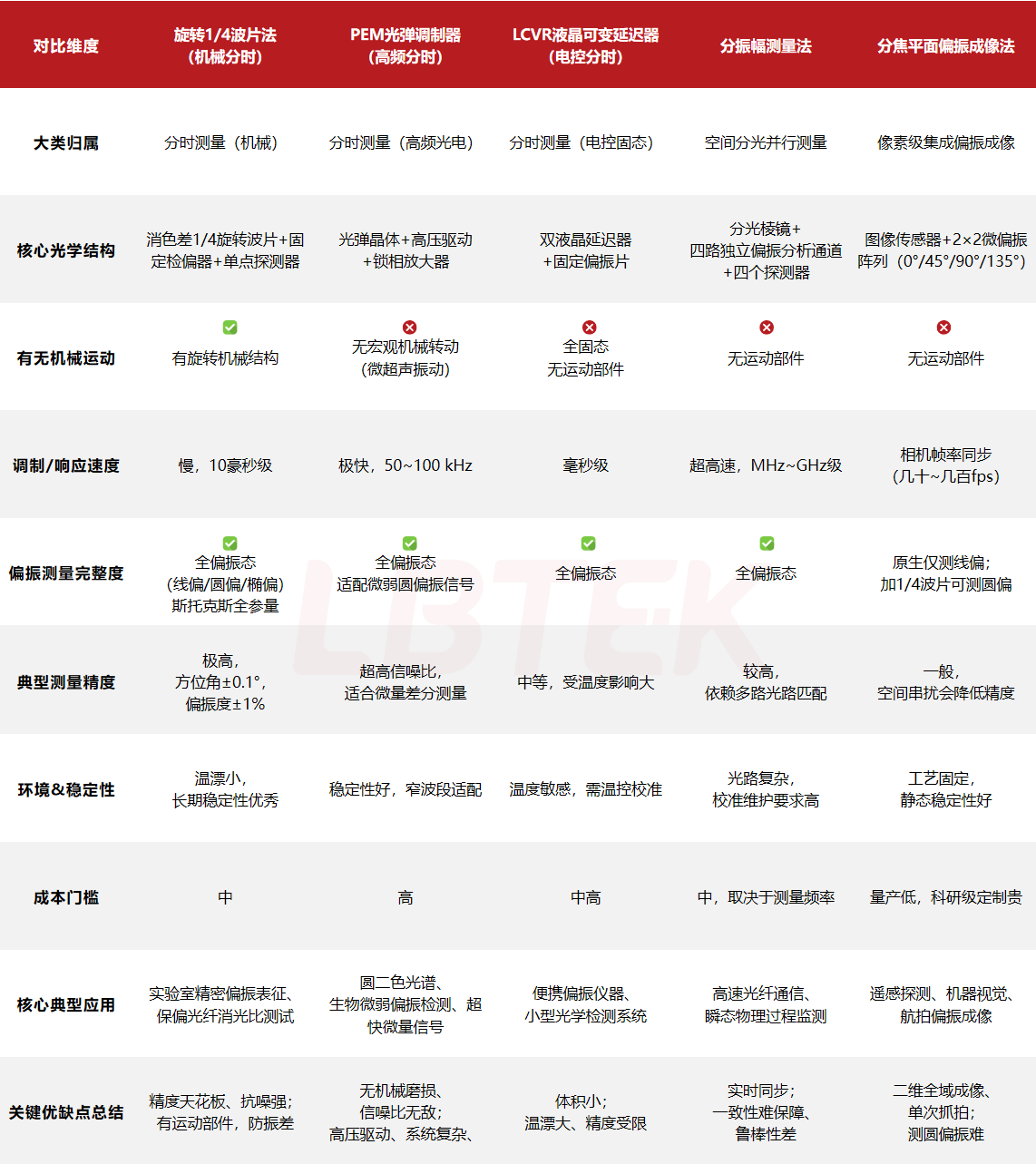

偏振测量主流技术对比


一句话总结:要测高速变化的偏振态,分振幅法才是王道;要给场景拍“偏振照片”,分焦平面相机是不二之选;而如果你在实验室里需要精确测量一束光的偏振态,想知道它是线偏还是圆偏、主轴朝哪儿、偏振度是0.95还是0.98——旋转波片法就是那个“既要精度又要信息全”的靠谱选择。
