你是否好奇：全息投影怎么实现 3D 效果？光束如何实现整形？答案藏在空间光调制器里 —— 这台 “光的裁缝机”，能让光按你的指令改变形状、方向，今天从 “是什么、怎么选型、用在哪里” 三方面讲透空间光调制器。

核心原理

3步看懂SLM的“光场魔法”

空间光调制器（Spatial Light Modulator，SLM）的本质是 “可实时编程的动态光学元件”，核心逻辑是“电子信号控光”，即以电子方式对光波的振幅、相位、偏振态等一个或多个参数进行空间分布上的动态调控。

光入射：激光穿过SLM的核心调制层（如：液晶分子 / 数字微镜器件）；
信号调控：给SLM输入电信号（比如图像、参数指令），调制层会发生物理变化（如：液晶分子取向改变/微镜翻转）；
光输出：变化的调制层像“定制模板”，改变入射光的相位（光的传播速度）、振幅（光的亮度）或偏振态，最终输出任意形状的光场（如：涡旋光、网格光、全息像）。

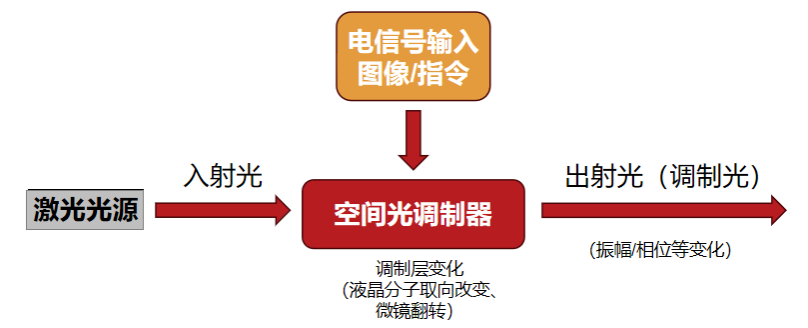

图1 空间光调制器核心原理示意图

空间光调制器的分类

空间光调制器（SLM）的分类可从调制参数、寻址方式、工作模式、响应特性等维度展开，不同维度的分类相互交叉，共同构成SLM的完整分类体系。

两大主流空间光调制器

LCoS-SLM和DMD因其工艺成熟、可靠性高、可匹配90%的空间光调制应用等特点，成为当前空间光调制器主流。而其他类型空间光调制器在综合性能和通用性上无法与LCoS-SLM和DMD抗衡。

① 硅基液晶型空间光调制器LCoS-SLM

LCoS的核心机制是利用CMOS驱动电路控制液晶分子的排列，进而调制光的属性（如振幅、相位），实现光场可编程调控。LCoS结构关键特性：硅基CMOS背板，含百万级独立像素电极与反射层，可实现单像素寻址与光反射。液晶光阀结构如图2所示：

入射光→穿过液晶层→被硅基反射镜反射→再次穿过液晶层→输出

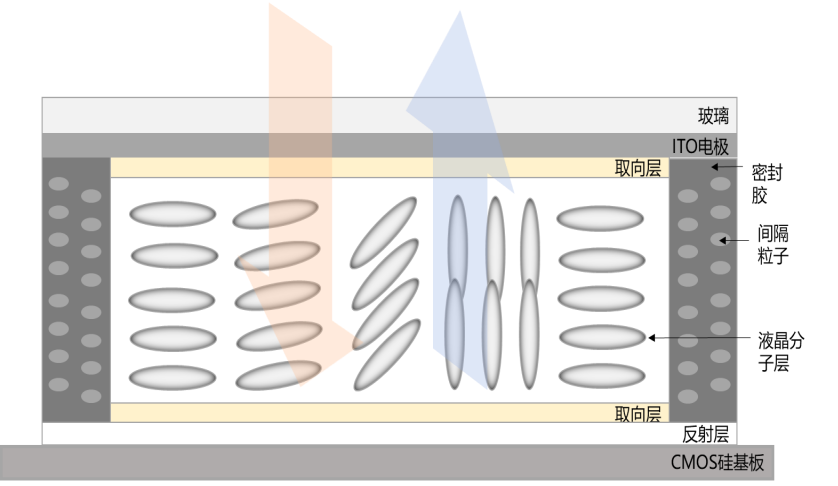

图2 LCoS-SLM液晶光阀结构图

硅基CMOS给每个像素加电压→ 控制液晶分子偏转→ 光往返穿过液晶产生可控相位差→ 实现光波空间分布可编程调控

② 数字微镜型空间光调制器DMD-SLM

数字微镜器件（DMD）是一种基于微机电系统（MEMS）的空间光调制器，其核心工作原理是通过控制数百万个微米级的铝制反射镜片的高速、高频摆动，实现对入射光在空间上的调制。微镜单元结构示意图如图3所示：

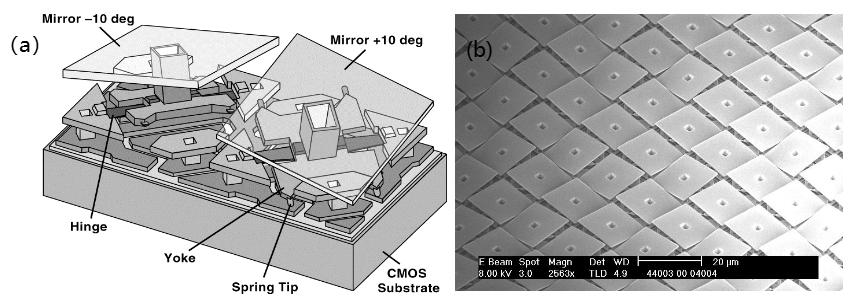

图3（a）微镜单元的结构示意图^[1]；（b）微镜阵列的扫描电子显微镜照片^[1]

微镜单元具备一个最大旋转角度θ°，其大小与 DMD型号有关。当信号为“开”时，微镜旋转角度为+θ°，此时，入射光被精确地反射进入投影透镜的光路中，对应的像素呈现为“亮”态 ；当信号为“关”时，角度将为-θ°，此时，入射光被反射到光吸收器上，对应的像素呈现为“暗”态；无信号输入时，微镜角度保持为0。

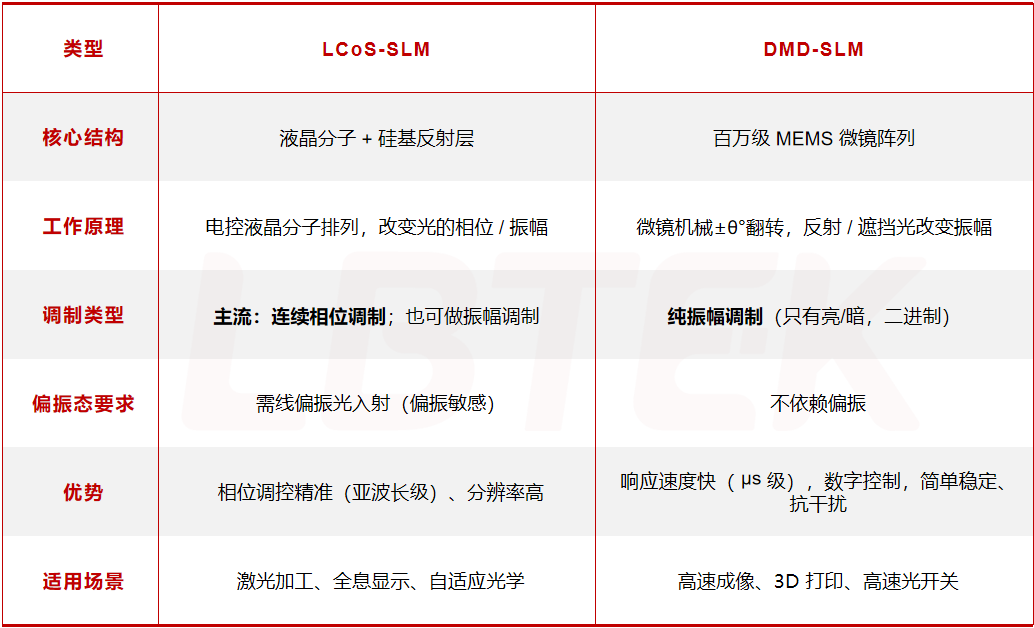

LCoS和DMD核心区别总结



关键性能参数

选型空间光调制器（SLM）时，理解关键参数的技术含义及其对应用的影响是重要的一步。这些参数共同决定了设备能否满足特定实验或工业需求。

› 分辨率：水平及垂直方向像素单元的数量，如1920×1080，2048×2048。决定可调制的自由度，分辨率越高，能加载的全息图或光场信息越精细。
› 像元大小：单个像素的大小，像素越小，衍射角越大。
› 有效面积：可调制区域的总尺寸，如13.1 mm×13.1 mm，决定了能处理的光束的最大直径。

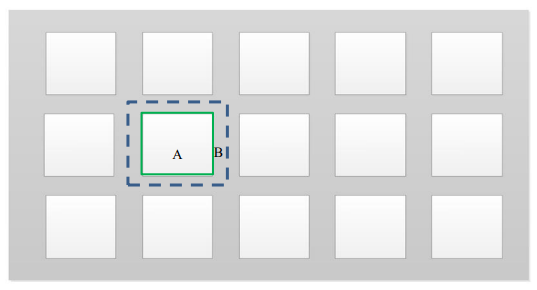

› 开口率/填充因子：单个像素有效面积占总面积的比值，填充因子越高，光能利用率越高。填充因子=S_A/S_B

› 相位深度：SLM能引入的最大相位延迟。通常≥2 π，对于纯相位调制，必须达到2π才能实现0到1的完整效率调制。
› 相位稳定性：加载同一电压时，相位的稳定程度。抖动越低，相位控制越精确。
› 衍射效率：通常指一级衍射效率，即空间光调制器加载闪耀光栅，一级衍射光的功率占不加载闪耀光栅时零级光功率的百分比，是衡量相位调制质量的核心指标。其定义公式为：衍射效率= P_1th/P_0th×100%
其中，P_1th是加载闪耀光栅时一级光的功率；P_0th是不加载闪耀光栅时零级光的功率。

上图中，最亮的光斑即为1级衍射光斑。

› 响应时间：上升时间/下降时间，像素从一个灰度状态切换到另一个所需的时间。响应时间越短，实时性越好。
› 刷新频率/帧率：空间光调制器显示的场频，即垂直扫描频率。SLM更新图案的速度，决定了系统能实现多快的动态调控。
› 灰度等级/位深：控制信号的量化精度，如8 bit（256阶）或10 bit（1024阶）。
› 损伤阈值：SLM所能承受的最大光功率密度。高功率激光加工等应用必须考虑此参数。

典型应用场景

空间光调制器（SLM）因其对光波前（振幅、相位、偏振等）的灵活调控能力，应用领域非常广泛。从传统的工业加工到前沿的量子科技，SLM都扮演着核心角色。

全息显示与3D图像

通过SLM加载计算机生成全息图（CGH），精确调控光场的振幅、相位或偏振分布，重构三维物体的光场，实现无需眼镜的3D显示。

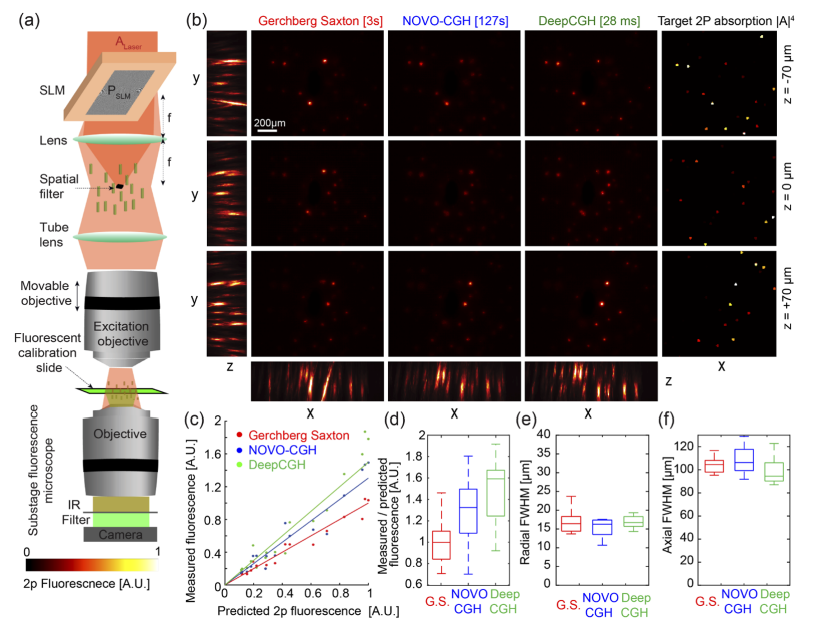

图4 多光子全息术实验装置^[2]

精密激光加工

利用SLM生成结构化光场（如多焦点阵列、贝塞尔光、涡旋光），实现并行加工或特殊形貌微结构制造，大幅提升加工效率与精度。

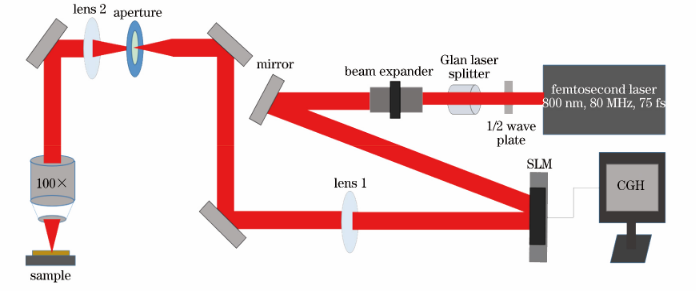

图5 基于空间光调制器的飞秒激光双模式加工系统示意图^[3]

显微成像

SLM作为可编程光场调控核心器件，通过动态改变光的振幅、相位、偏振或波长分布，为显微成像带来了性能提升，实现了超分辨、高速、多维度、低损伤的生物样品观测。

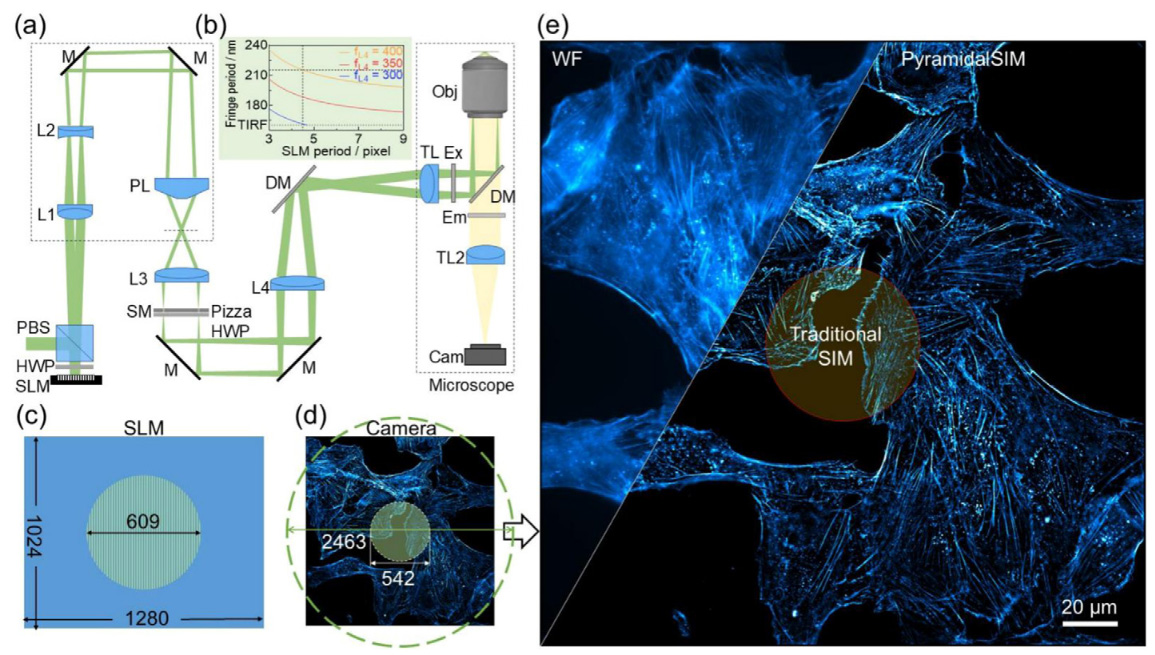

图6 多色超分辨率结构照明显微镜Pyramidal SIM原理及视场表征^[4]

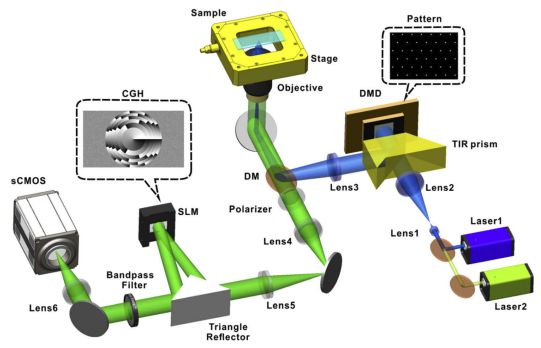

图7 混合多焦点结构光照明显微系统光路图^[5]

自适应光学

SLM作为波前校正器，实时补偿光学系统或传播介质（如大气湍流、生物组织）引起的波前畸变，恢复理想光场分布。

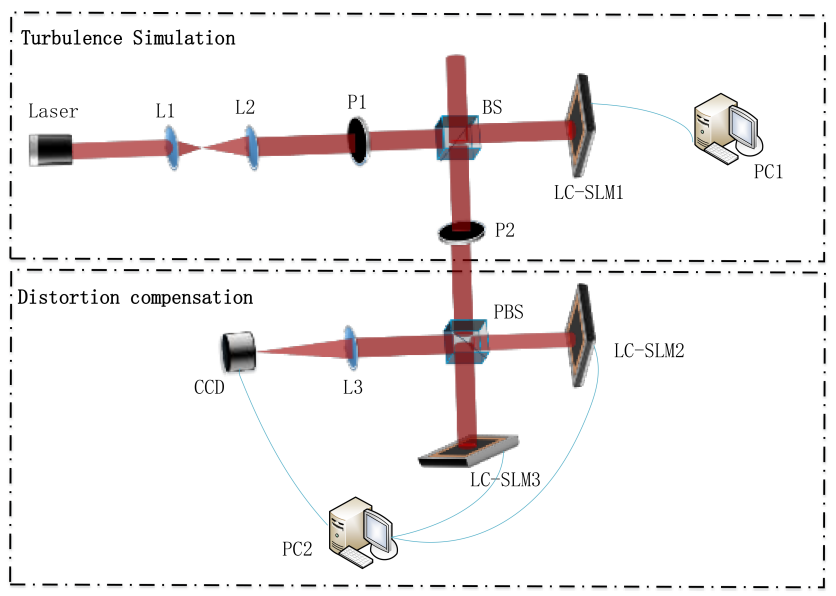

图8 用于波前校正的双液晶空间光调制器结构的工作原理图^[6]

参考资料

[1]Douglass M. DMD reliability: a MEMS success story[J]. Proceedings of SPIE, 2003, 4980: 1-11.
[2]M. Hossein Eybposh, Nicholas W. Caira, Mathew Atisa, Praneeth Chakravarthula, and Nicolas C. Pégard, "DeepCGH: 3D computer-generated holography using deep learning," Opt. Express 28, 26636-26650 (2020)
[3]吴培超,张晨初,杨亮,等.基于空间光调制器的飞秒激光双模式快速加工[J].中国激光,2018,45(10):32-37.
[4]Gang Wen, HongJin Li, HaoJie Wang, Qin Ke, JingQian Wang, Xi Zhu, Yin Chen, DaYong Jin, Shih-Chi Chen, and Karl Zhanghao, "Pyramidal lens enables mesoscale structured illumination by surpassing the spatial bandwidth limit of spatial light modulators," Optica 12, 1180-1191 (2025)
[5]Wang Z J, Cai Y A, Qian J, et al. Hybrid multifocal structured illumination microscopy with enhanced lateral resolution and axial localization capability[J]. Biomedical Optics Express, 2020, 11(6): 3058-3070.
[6]Wu J, Ke X, Yang Y, Liang J, Liu M. Correction of Distorted Wavefront Using Dual Liquid Crystal Spatial Light Modulators. Photonics. 2022; 9(6):426.
