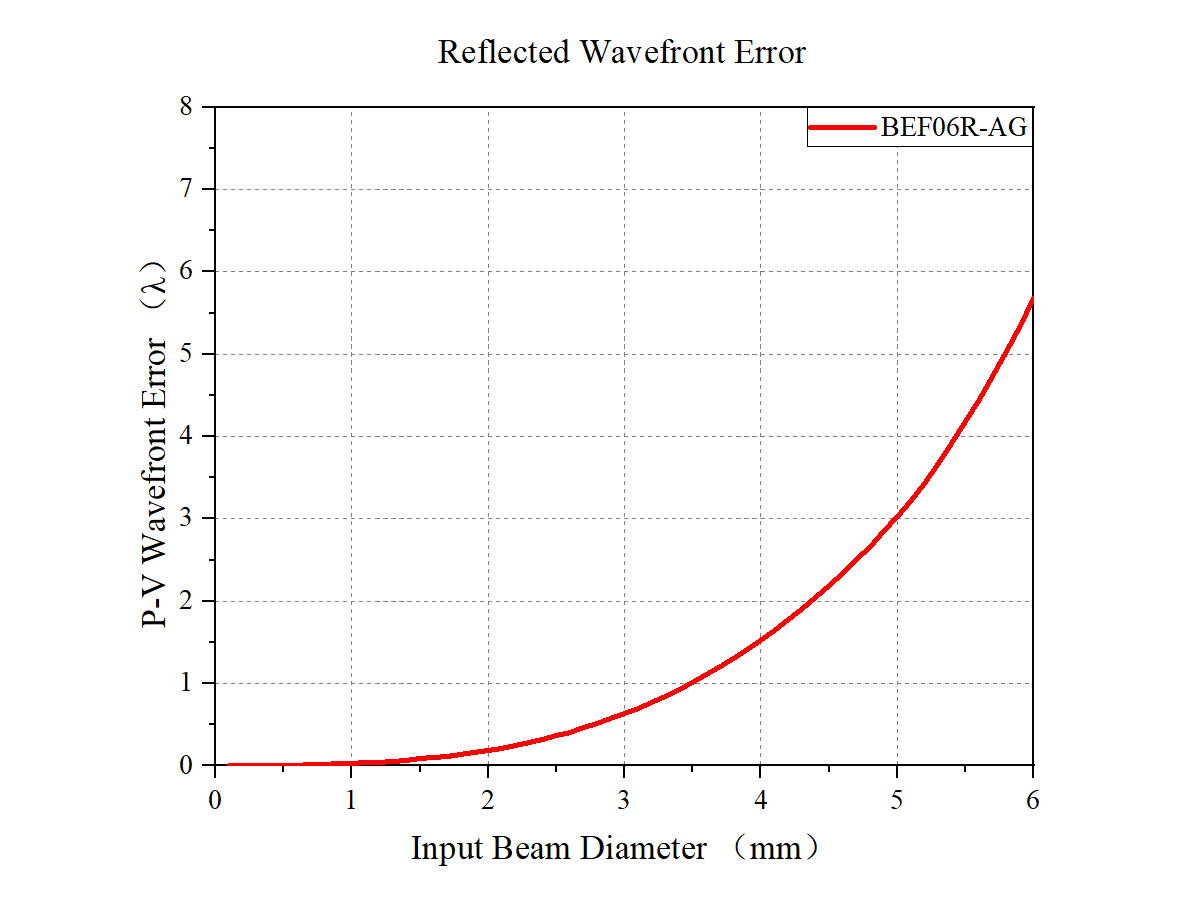

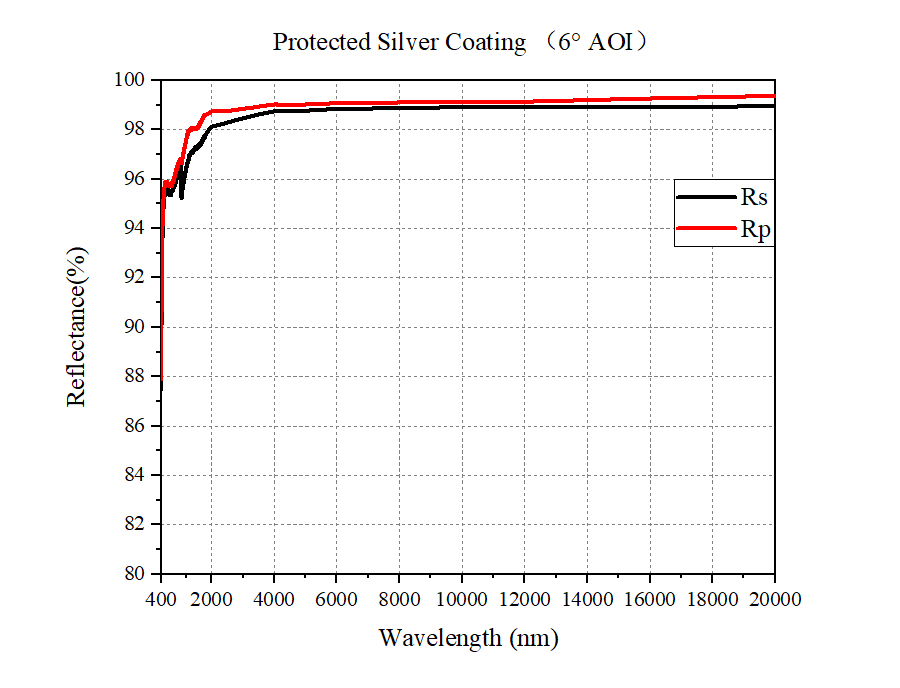

图 1 单个镜片的镀膜数据                                                                                                                  图 2 系统理论PV波前误差

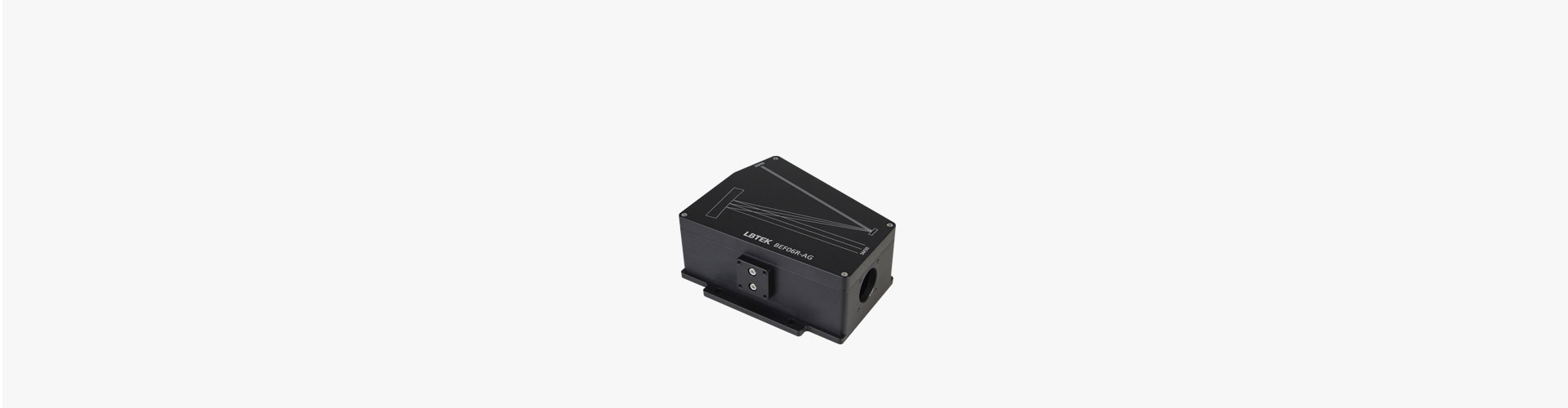

反射式光束扩束器

一． 定义

反射式光束扩束器是一种能将平行输入光束的直径扩大活缩小至指定倍率，并平行输出光束的光学系统。这种对平行光束没有净聚焦或净发散的光学系统，人们一般称之为无焦系统，也就是说光学系统的等效焦距为无限大。光学望远镜就是一种典型的无焦系统，进入光学系统的光来自无穷远处，而成像也是在无穷远处（光线为平行光）。

二． 特点

1.扩大或缩小平行入射的激光光束直径；

2.λ/10的低波前误差；

3.反射式设计无色差，适合宽谱光源。

三、产品结构

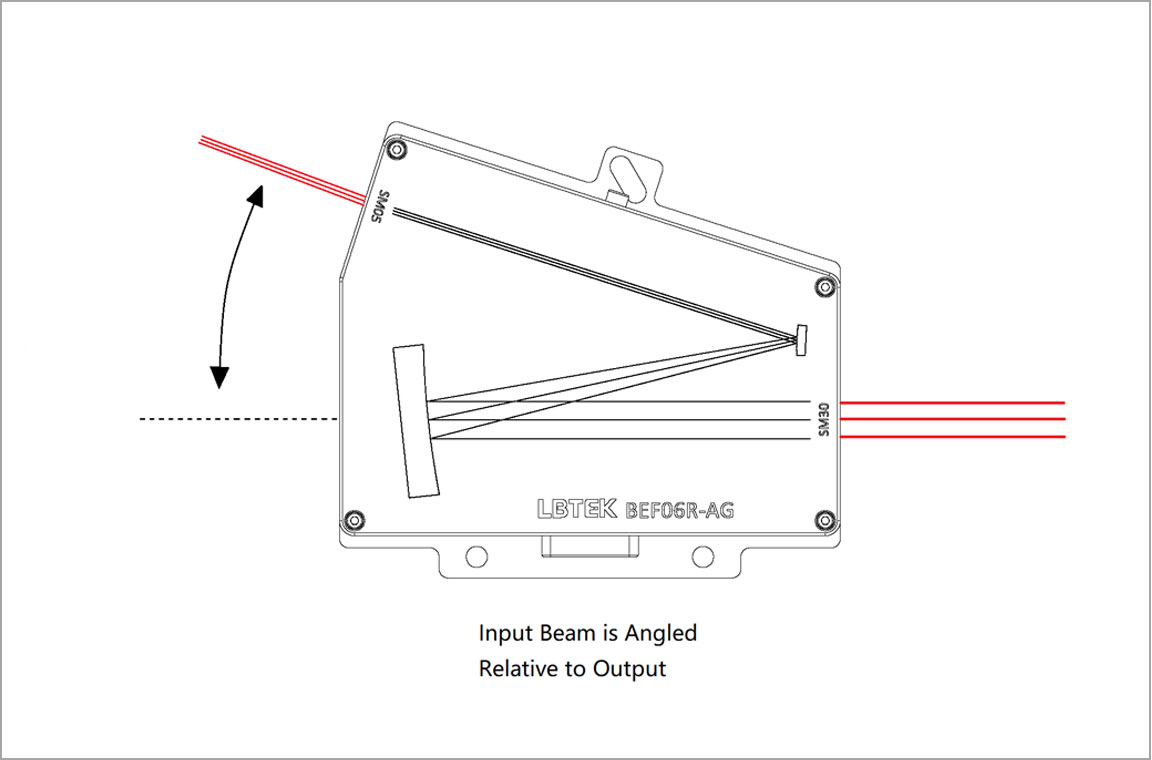

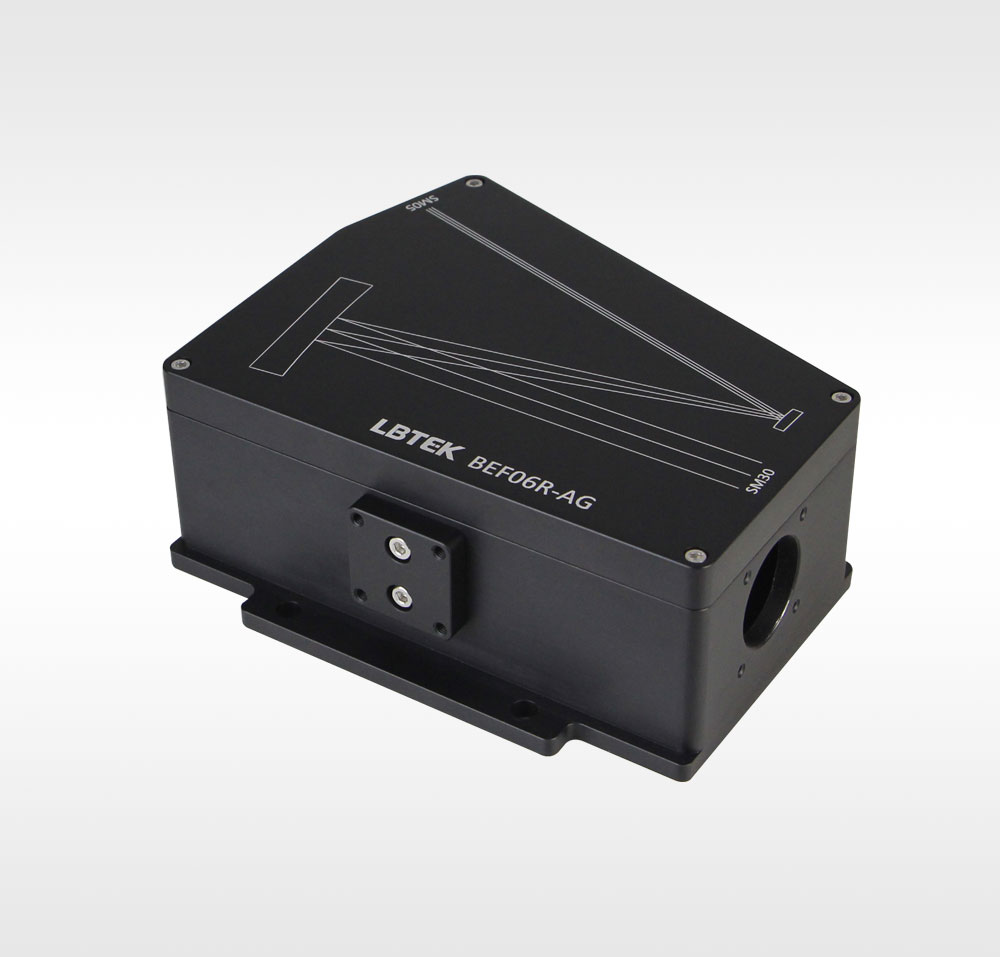

LBTEK 6倍反射式光束扩束器由2块镀银球面反射镜组成，每个光束扩束器的输入和输出端口都具有SM05、SM30螺纹，可以兼容我们的SM螺纹透镜套筒，同时它们还带有四个M3螺孔（如下图所示），可以兼容我们的30毫米同轴系统。

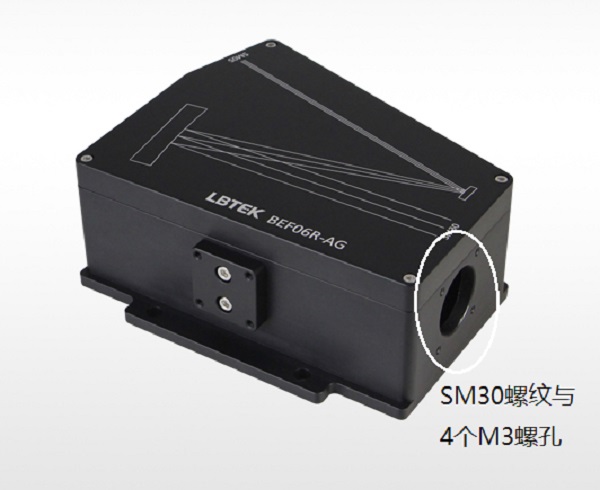

图1 SM30螺纹与M3螺孔

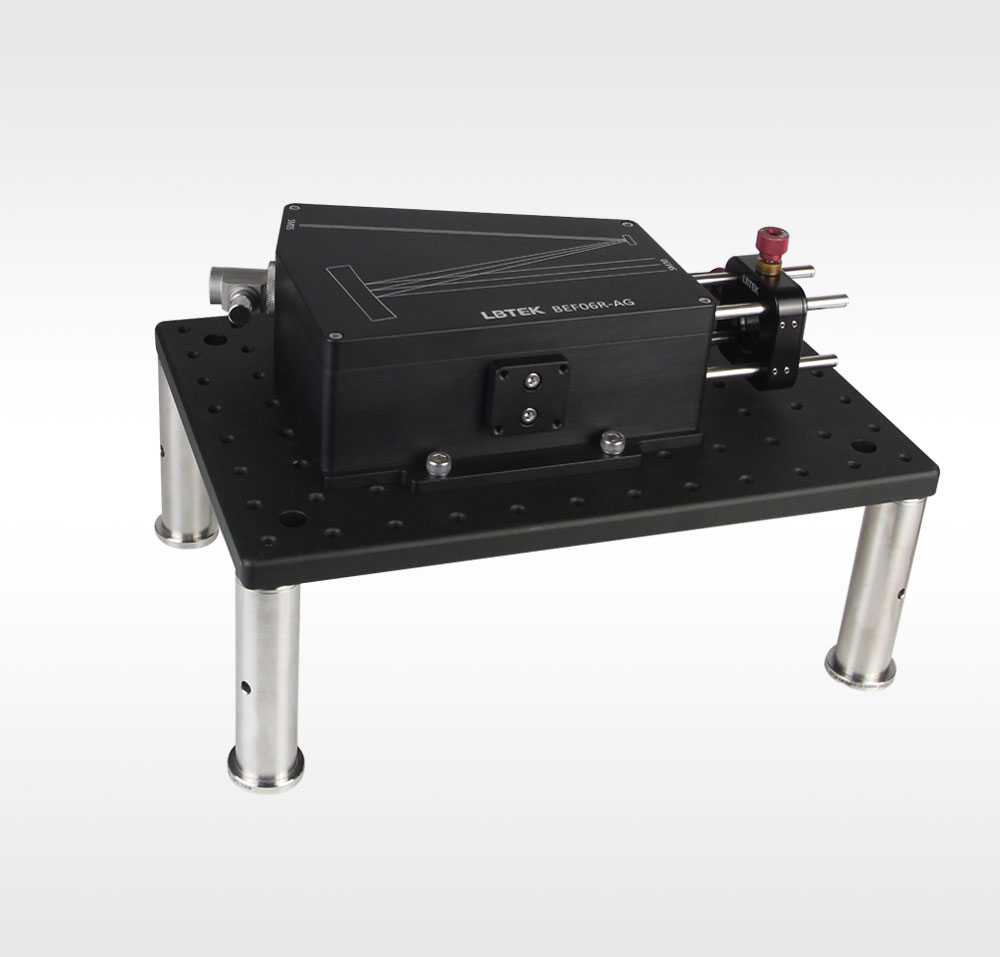

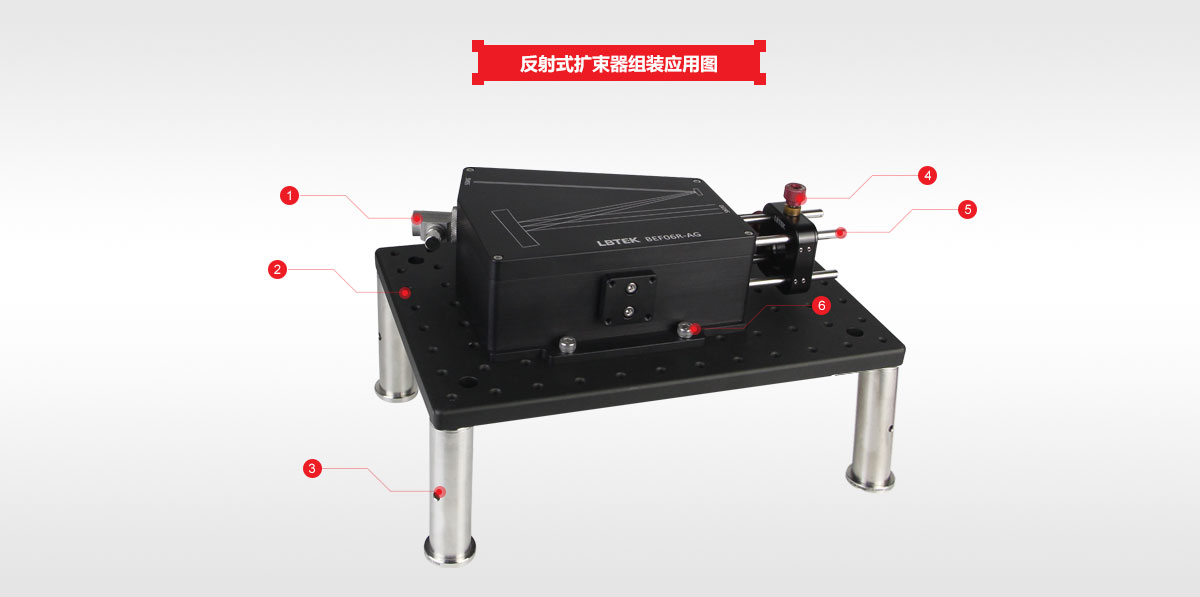

扩束器具有若干个通孔，可以安装M6螺钉，从而将扩束器安装在光学平台上，如果需要对其进行垂直安装，可以使用附带的安装板，这些安装板上有间隔为1英寸的四个M4螺孔（如下图所示），可以将扩束器外壳与Ø12.7mm光学接杆连接。

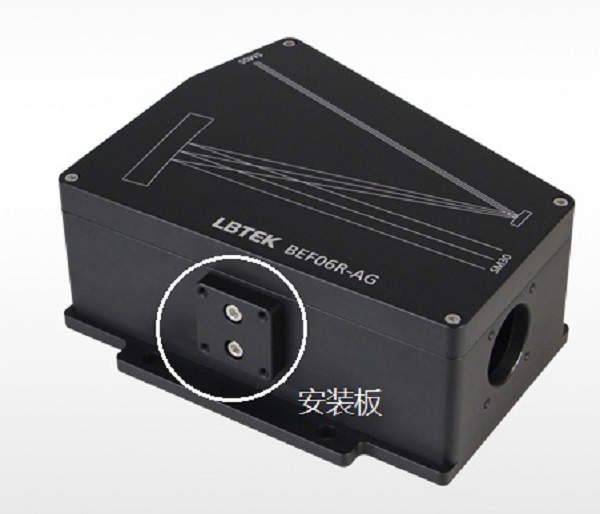

图2 BEF06R-AG系统附带的安装板

LBTEK扩束镜性能优良，可达衍射极限，并提供多种定制服务，包括定制特殊尺寸、放大倍率等指标，具体定制需求，请联系LBTEK技术支持。
