• X/Y轴位移行程±1.0 mm
• 带SM05中心内螺纹孔
• 安装直径12.7 mm最大厚度3.8 mm的光学元件
• 手动调节，可锁紧

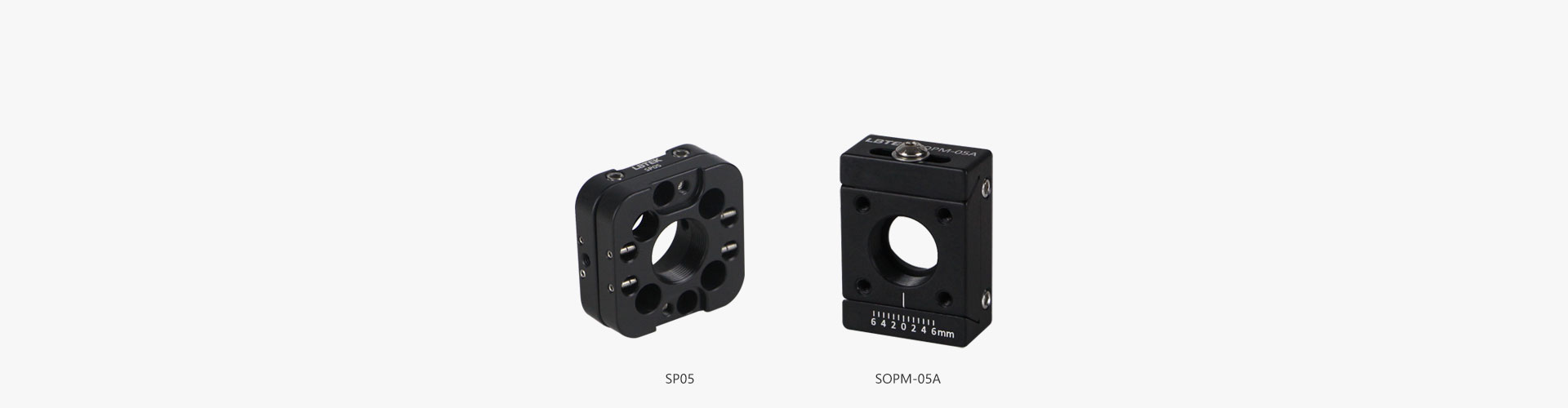

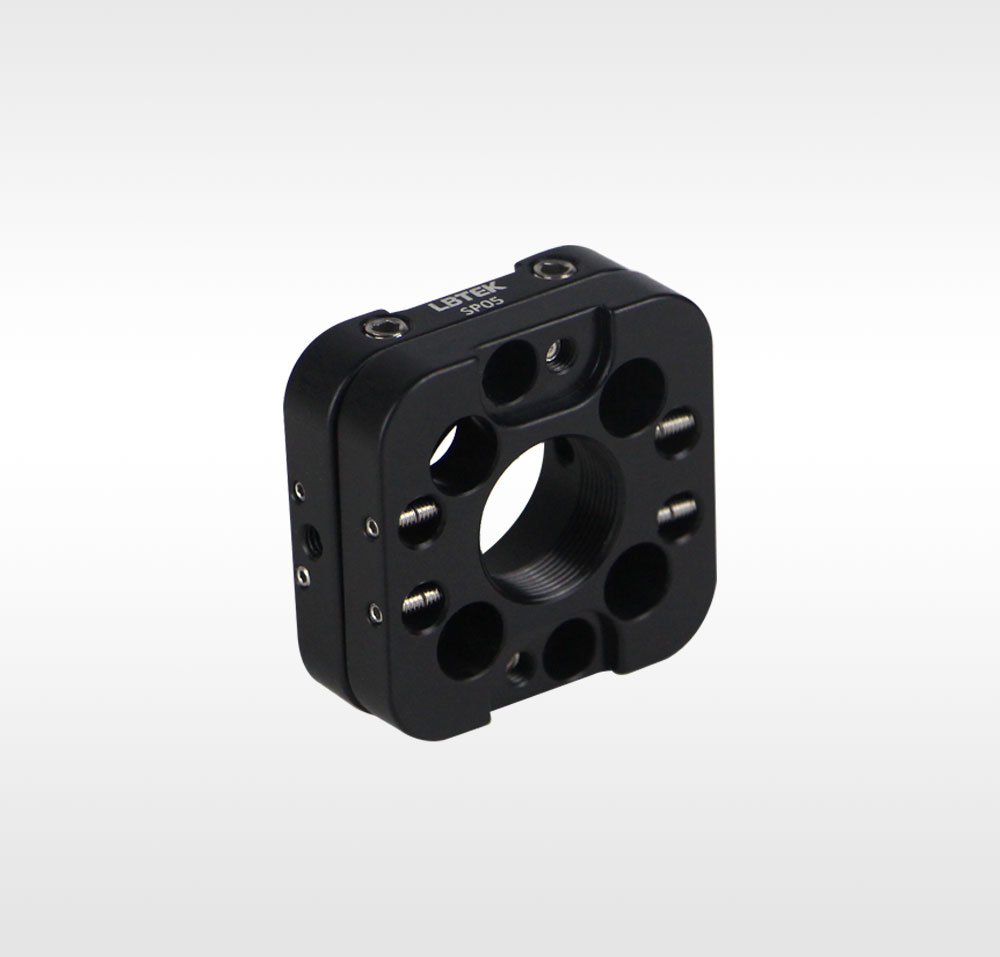

LBTEK 16 mm同轴滑动同轴板用于为16 mm同轴系统中的光学组件提供X/Y轴粗定位，由固定板和活动板组成。活动板中心有一个SM05螺纹孔，可利用两个卡环安装Ø12.7 mm光学元件（SM05R卡环需单独购买），或拓展带SM05外螺纹的光机械件，如透镜套筒，光学元件最大厚度为2.5 mm。活动板沿固定板表面滑动提供X/Y轴调节，只能手动调节，配合CT-05对准板可调整同心度。使用时用2.0 mm六角扳手拧松两个M3盘头螺钉，手动调节活动板至需要的位置，然后拧紧螺钉锁紧。侧面带有M3螺纹孔，可用于固定同轴接杆。

• X轴位移行程±6 mm
• 中心SM05螺纹，附带一个SM05R卡环
• 安装直径12.7 mm最大厚度3.8 mm的光学元件
• 手动调节，可锁紧

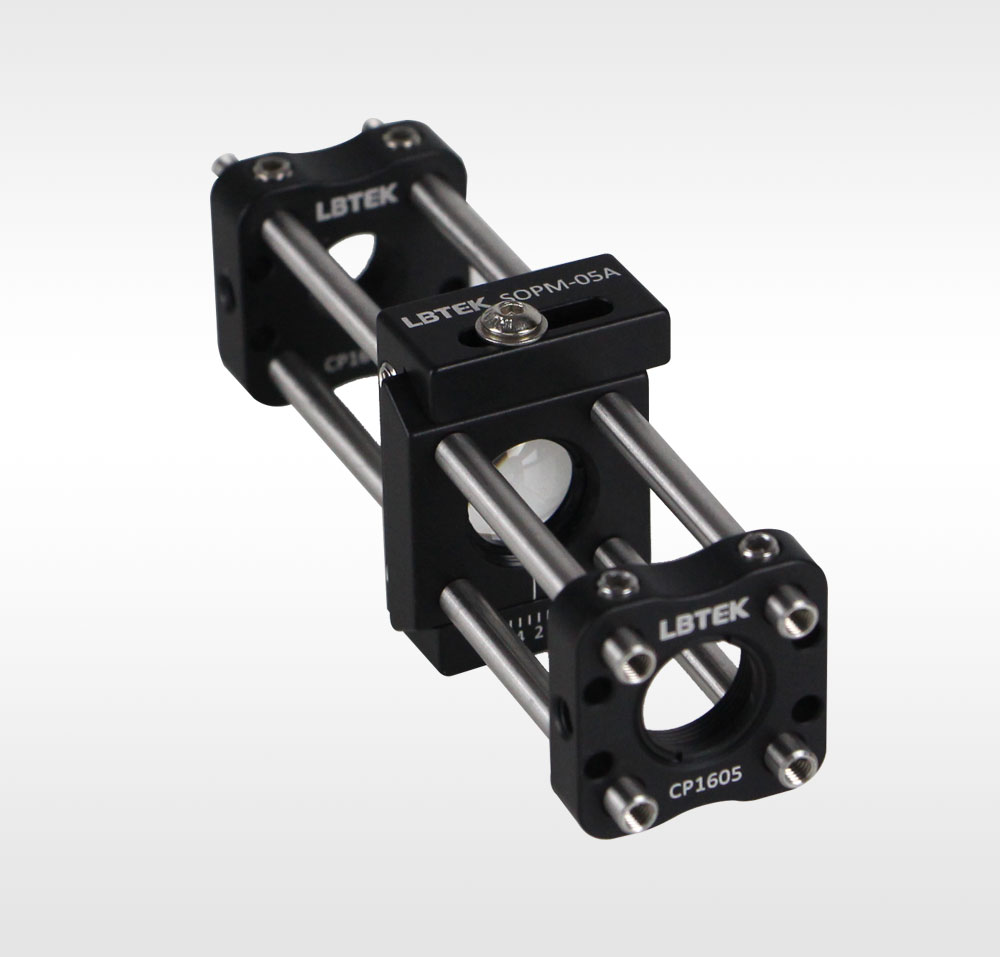

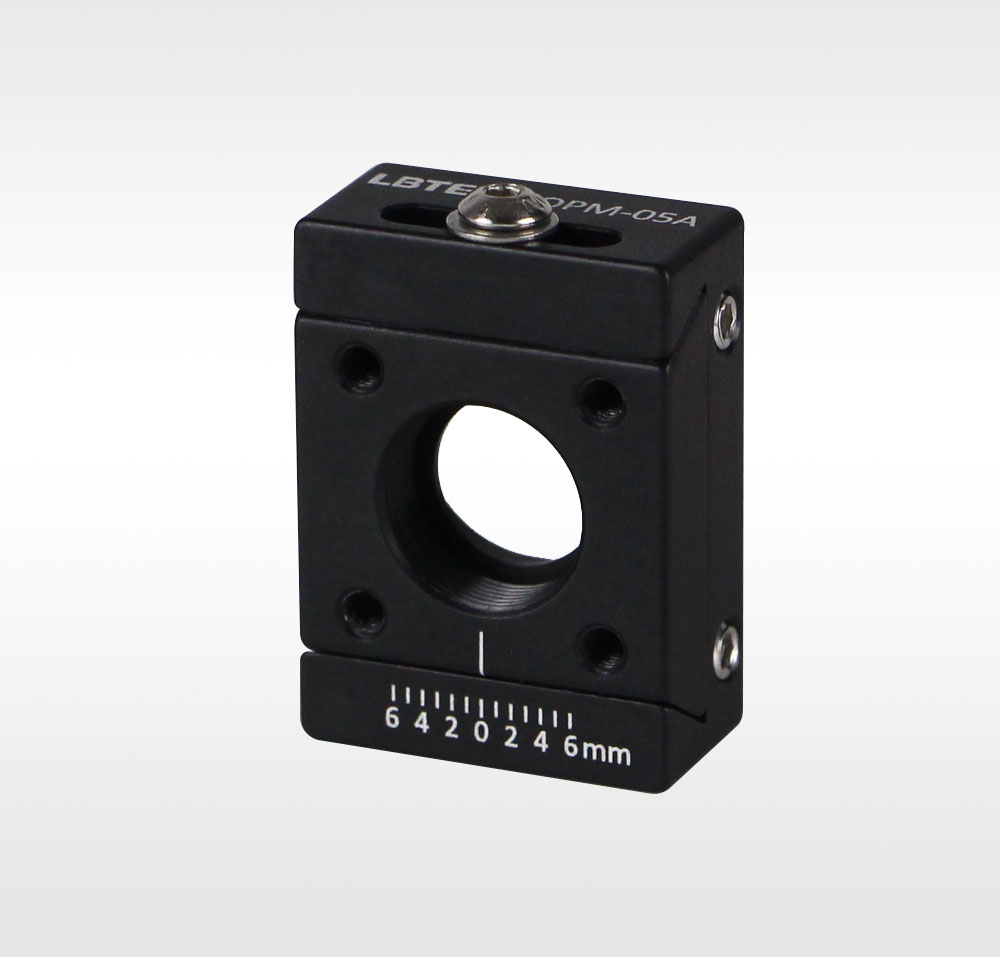

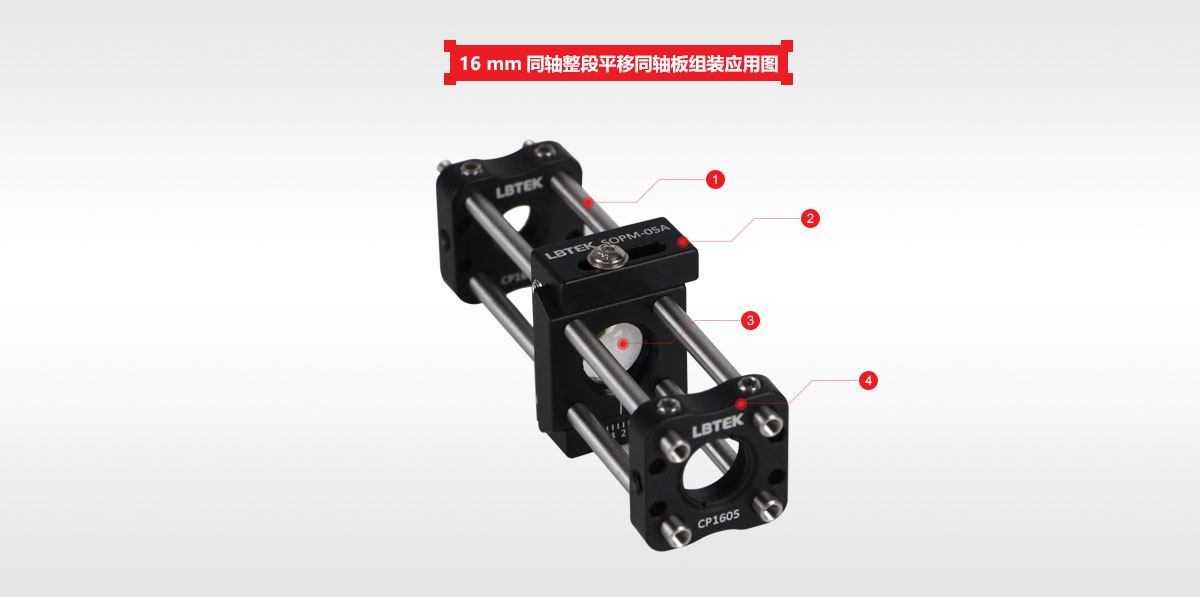

LBTEK 16 mm同轴整段平移同轴板由固定板和活动板组成，一块用于固定在16 mm同轴系统或自由空间中，另一块可以通过燕尾槽结构进行移动，移动行程±6 mm。固定板带有四个同轴盲孔，安装时不能使同轴接杆贯穿，由侧面4个M4紧定螺钉固定；活动板带有M3螺纹孔，同轴接杆通过M3紧定螺钉进行安装。中心SM05螺纹通孔，可通过SM05R卡环安装直径12.7 mm、最大厚度3.8 mm的光学元件。底部带M3螺纹安装孔，可连接光学接杆。同轴板上刻有分度为±6 mm的刻线，可实现手动定位。当移动调节好后，通过顶部M3螺钉进行锁紧。所有调节均使用2 mm六角扳手。
注意：2个M2.5波珠螺丝为预紧螺钉，不可拆除，以免影响使用手感。
