Ø4 mm接杆转接件
麓邦商城 产品中心 光机械件 Ø4 mm接杆转接件
参数规格
反馈
产品说明
  • 兼容16 mm同轴系统

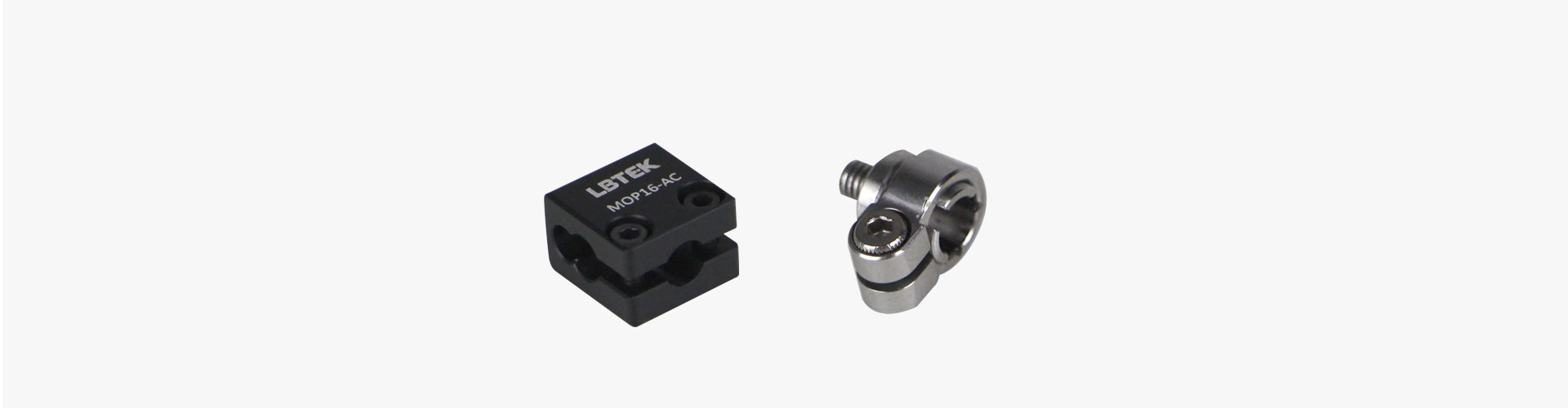

  • 90°正交耦合转接件和快拆转接件两种可选
  • 挠性夹持设计方式

LBTEK Ø4 mm接杆转接件,兼容16 mm的同轴系统,有90°正交耦合转接件和快拆转接件两种可选。均为挠性夹持设计方式,方便系统器件中快速安装及拆除。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

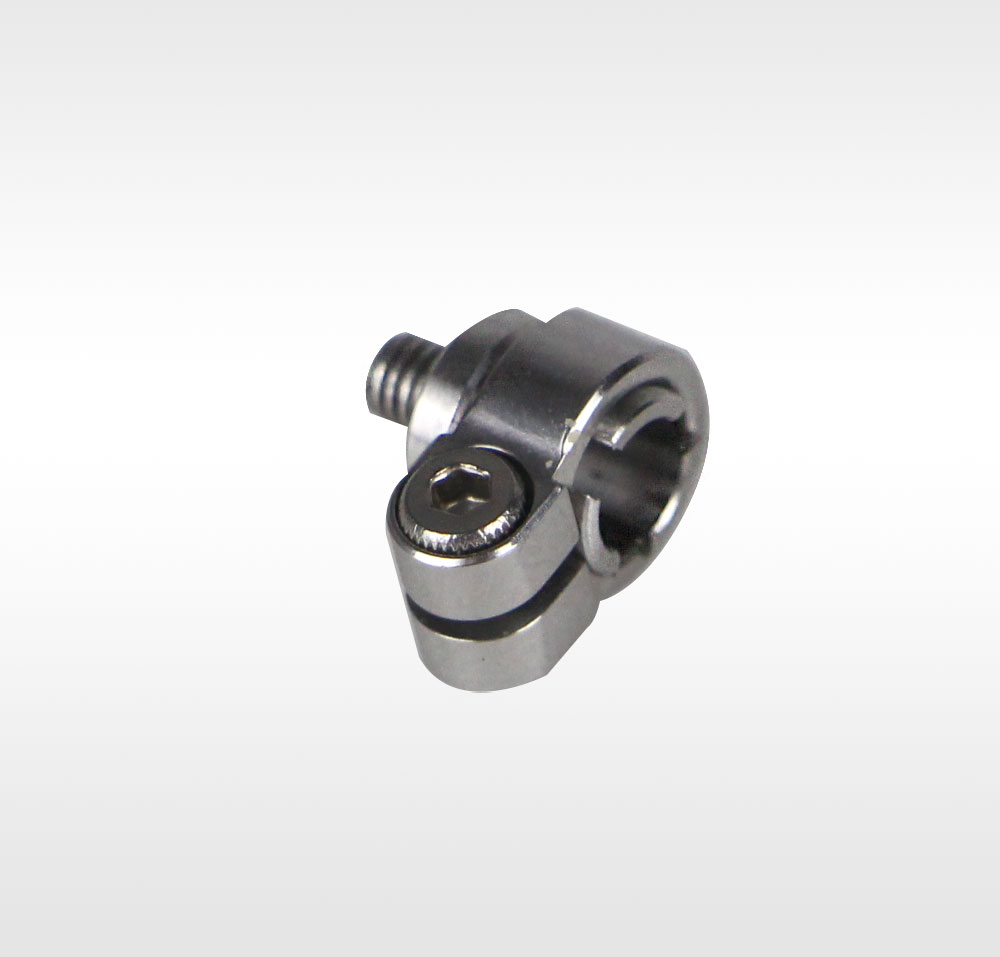

Ø4 mm接杆快拆转接件
  • 内孔安装Ø4 mm接杆,转接螺纹规格M3
  • 通过2 mm六角扳手锁紧
  • 挠性夹持设计
  • 包装数量1个或4个可选

LBTEK 快拆转接件适用于16 mm同轴系统,可用来增添或分隔同轴系统组件。转接件一端带Ø4 mm光壁孔,可插入卸下螺钉的Ø4 mm同轴接杆,利用2 mm六角扳手拧紧螺栓套环上的M2.5圆柱头内六角螺钉即可挠性锁紧接杆。另一端带M3螺钉,可拓展Ø4 mm同轴接杆,或带M3内螺纹的同轴组件,如16 mm同轴立方体、16 mm同轴直角光学调整架等。

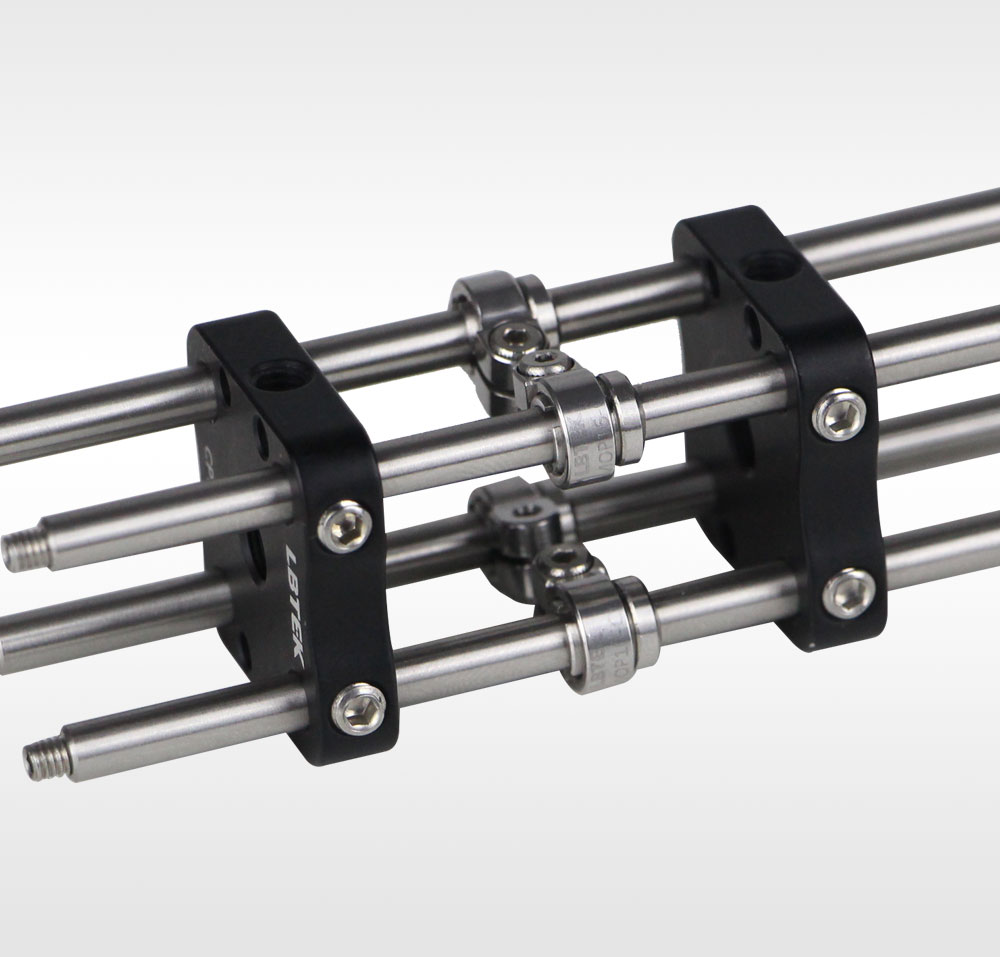

16 mm同轴系统中的转接应用
产品型号 转接螺纹规格 包装数量 单价 对比 发货日期
MOP16-C M2.5 1个 ¥115
当天
加入购物车
MOP16-C-P4 M2.5 4个 ¥439
当天
加入购物车

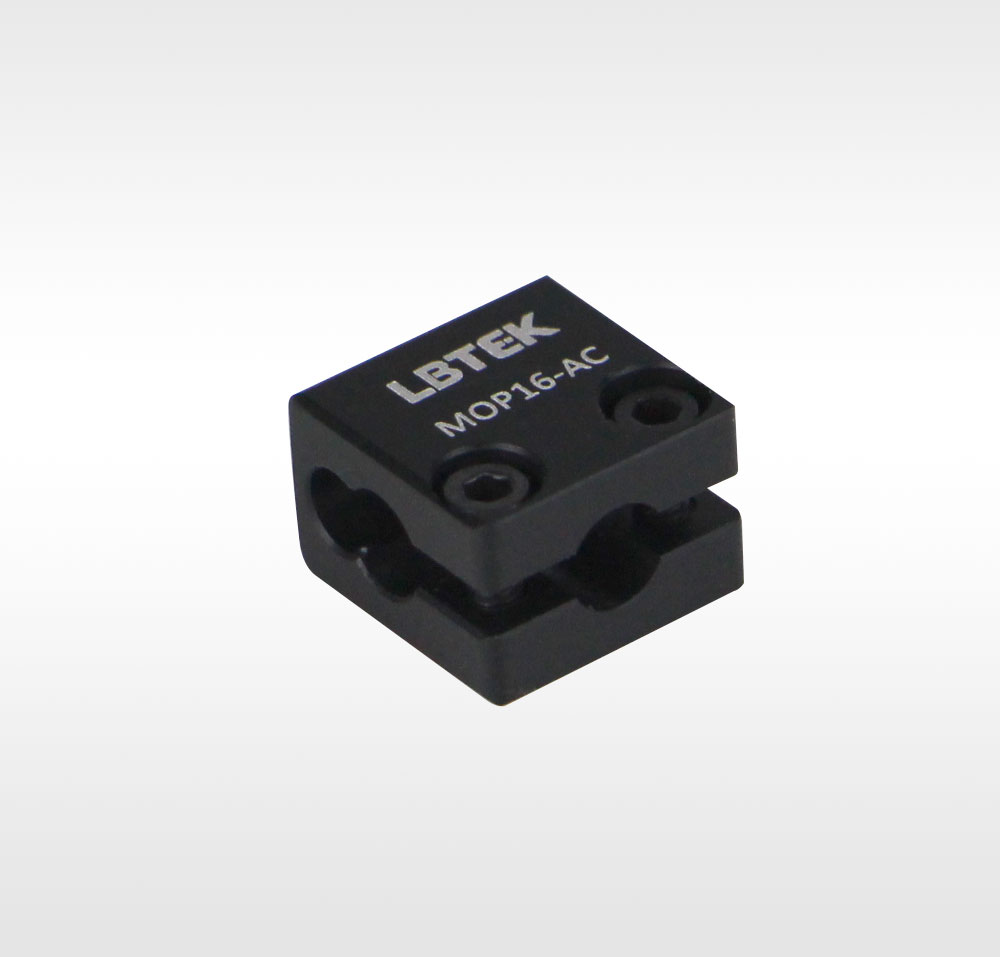

Ø4 mm接杆90°正交耦合转接件
  • 90°连接Ø4 mm同轴接杆
  • 通过2 mm六角扳手锁紧
  • 挠性夹持设计

LBTEK 90°正交耦合转接件适用于16 mm同轴系统,可用来辅助实现同轴系统中的正交光路转向。转接件可将两根Ø4 mm接杆以90°正交转接,其中一根接杆穿过该转接件,另一根接杆末端插入转接件中。利用2 mm六角扳手拧紧两个M2.5内六角圆柱头螺钉即可挠性锁紧接杆。90°正交耦合转接件非常适用于构建16 mm同轴系统中的三维结构。

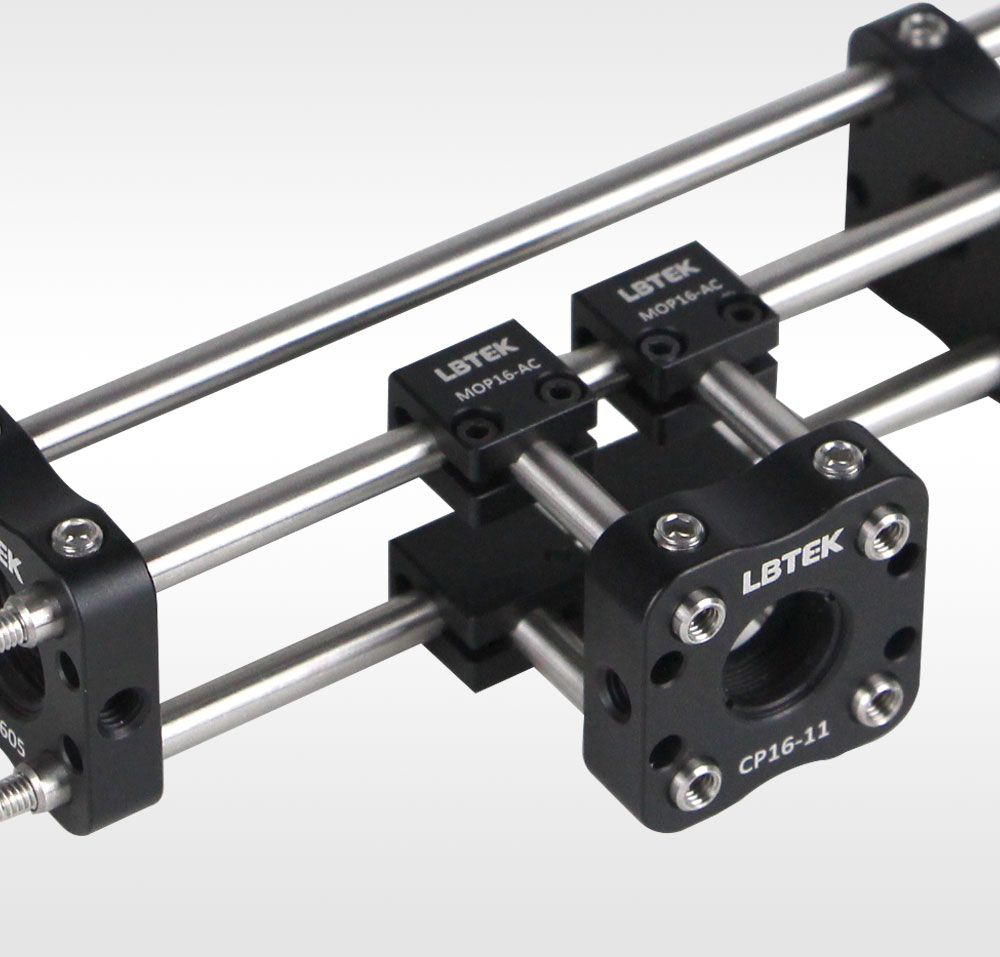

16 mm同轴系统中的转接应用
产品型号 夹持接杆直径 单价 对比 发货日期
MOP16-AC Ø4 mm ¥88
当天
加入购物车
×
