带单模尾纤插芯
参数规格
组装
反馈
产品说明
  • 增透膜:633、830、1064或1310/1550 nm
  • 设计用于匹配G-Lens或C-lens
  • 提供0°和8°面向角选择

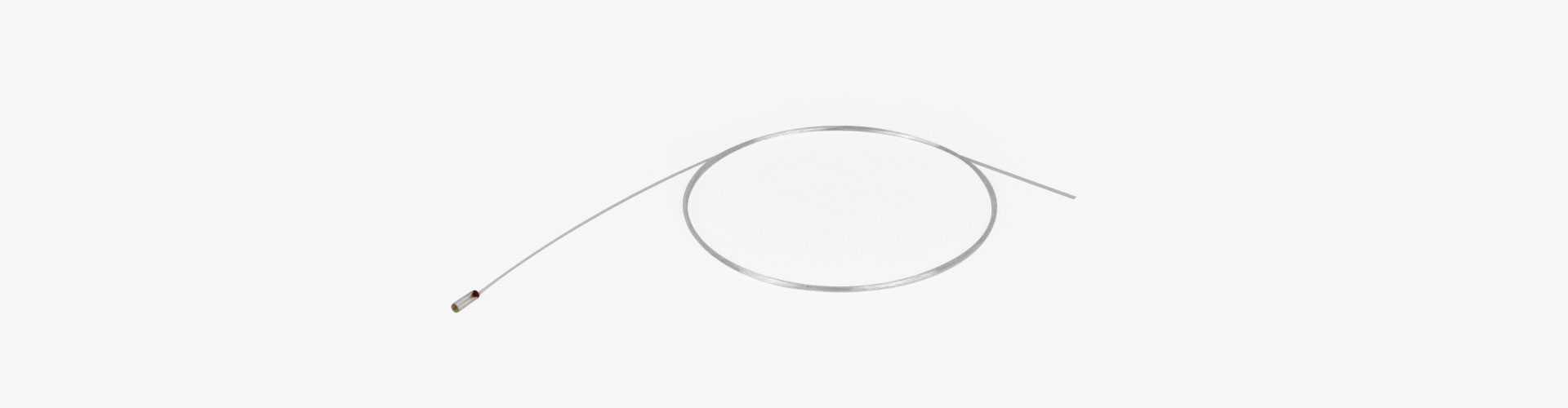

LBTEK提供的单模尾纤插芯设计用于匹配我们的直径1.8 mm的G-lens(GRIN透镜)和C-lens(厚球面透镜),简化光纤和自由空间光学系统之间的耦合,适用于可见光、近红外或红外光的波段,用户可自由搭配组装。我们提供633、830、1064或1310/1550 nm增透膜选择,基本覆盖常用波段,满足广大客户需求。配合我们提供的8°面向角使用,可将反射光偏离纤芯,回波损耗降至最低。同时,提供1.5 m长尾纤,足够满足客户在使用中对光纤损耗的需求。

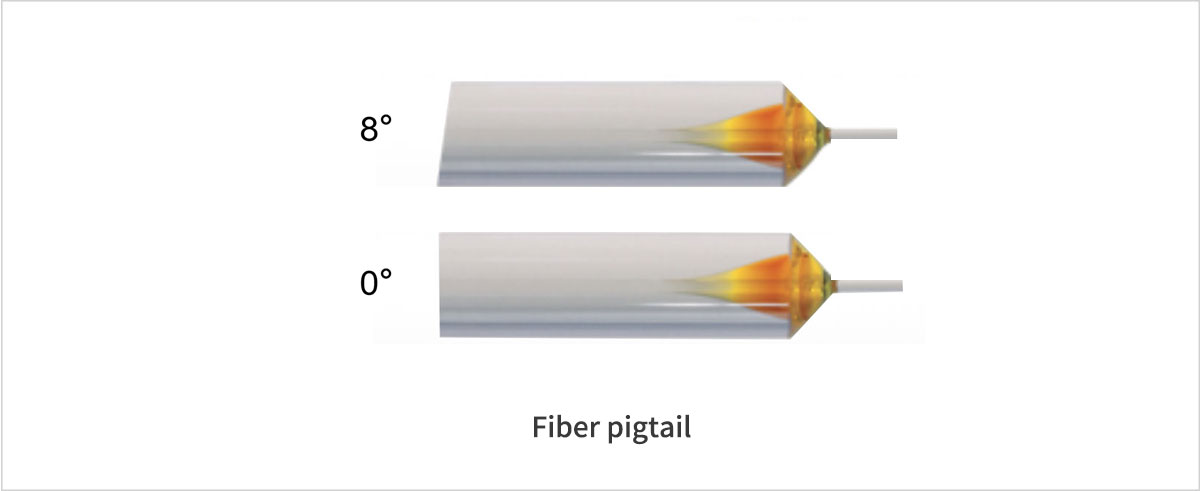

示意图/演示视频
通用参数
光纤长度
1.5 m
微细管材质
硼硅玻璃
外径
1.8 mm
面向角
0°/8°

1. 组装材料

   1.1  组装元件:①尾纤插芯;②玻璃套管;③直径1.8 mm渐变折射率透镜(G-LEN)或C-LENS

   1.2  胶黏剂:紫外固化胶(Norland 61或其他紫外固化胶水)、热固化环氧树脂:353ND胶

2. 组装步骤

图1 准直器组装示意图

    2.1 如图操作①所示,先将透镜装进玻璃套管中,点一滴UV胶在透镜和玻璃套管端面接缝处,然后迅速用紫外胶固定;

    2.2 若需求长期粘接可靠性高,则在2.1后,在接缝处点353ND胶,使之流满透镜与玻璃套管内壁接触位置,但要切记不可使胶水流至透镜端面,随后放置高温烤箱固化胶水;若无需求,则可在2.1步直接点满UV胶,使用紫外灯迅速固化;

    2.3 如图操作②所示,将尾纤插芯放入装好透镜的套管内,若使用的是8°面向角的透镜和尾纤插芯,则需将两者的斜面对齐。然后在将尾纤插芯与光源连接,调试透镜与尾纤插芯之间的间隙大小,直至输出光斑符合要求。

    2.4 调好光斑后,使用UV胶将尾纤插芯与玻璃套管固定。同样,需要长期可靠性的需要使用353ND胶水进一步粘接固化。

    2.5 完成。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

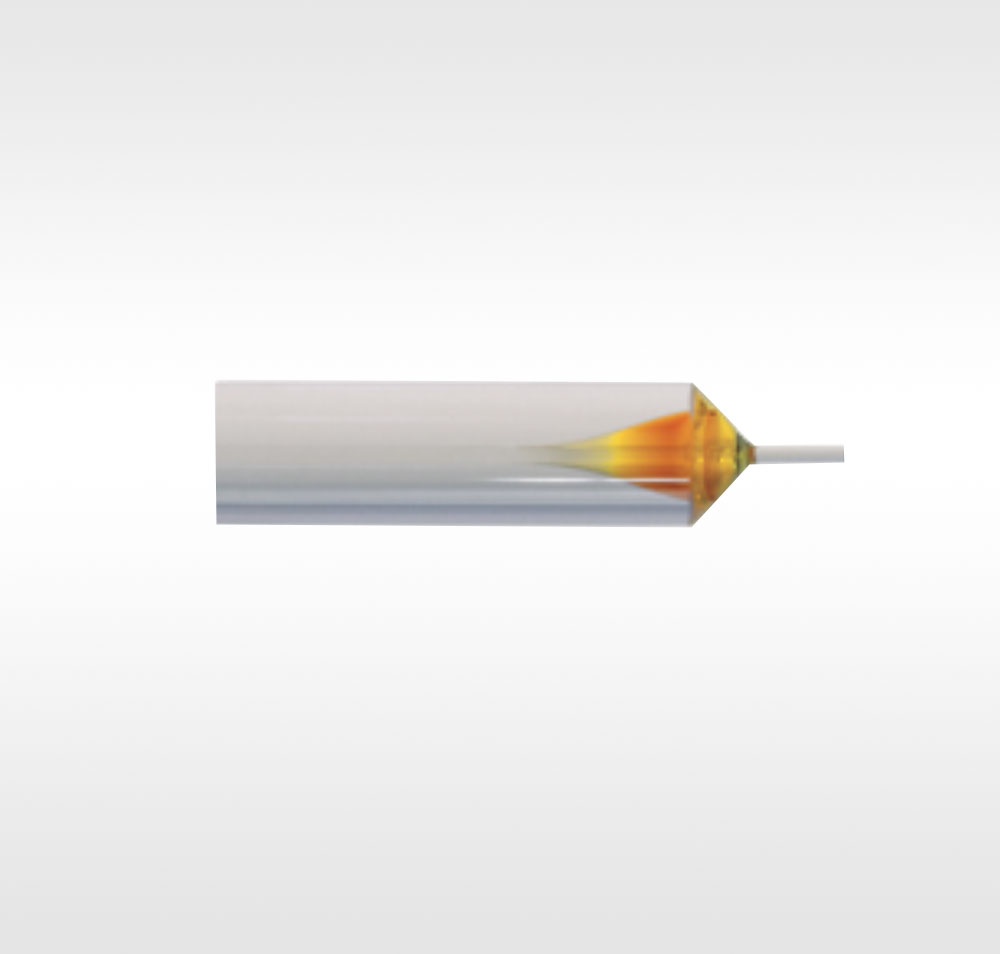

0°面向角
  • 面向角:0°
  • 光纤长度:1.5 m
  • 微细管外径:1.8 mm

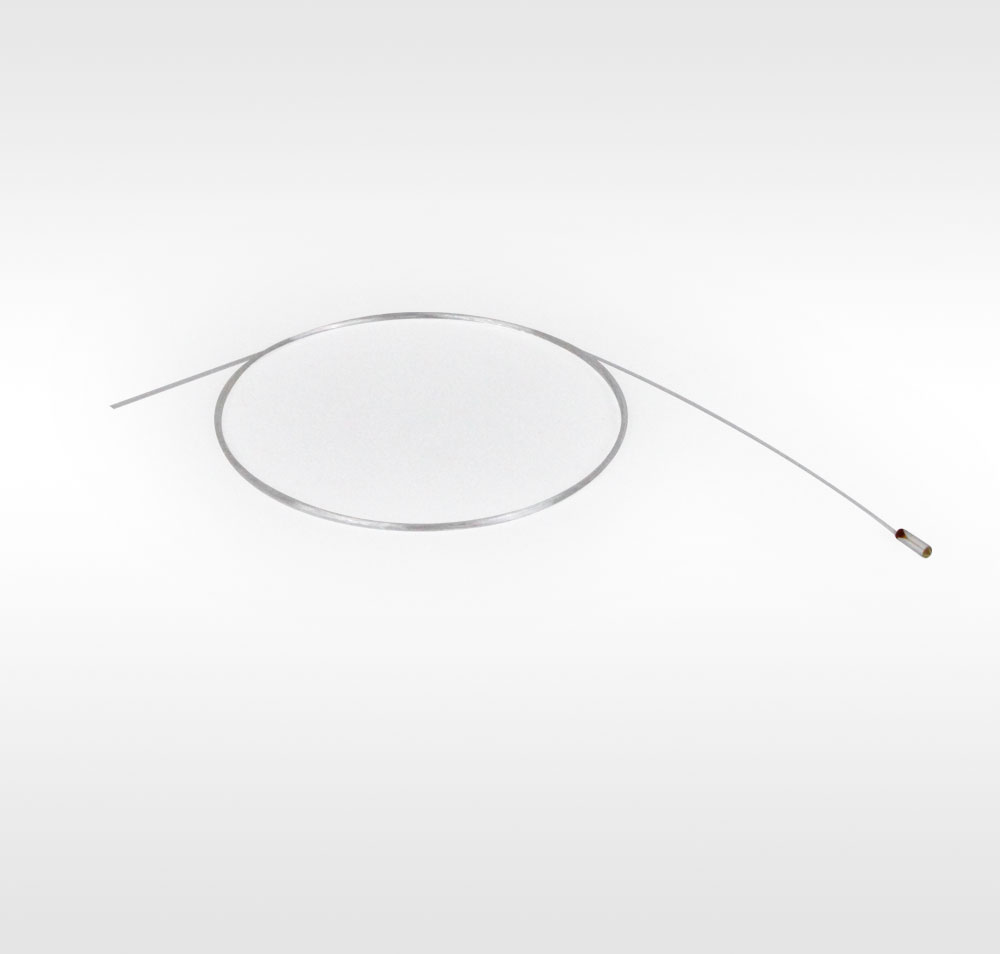

光纤插芯pigtail由光纤、微细玻璃管以及胶水固定而成。胶水一般选用热膨胀系数小、粘接强度高的双组份热固化环氧树脂胶,同时在光纤与微细管接触的尾部点软胶保护光纤,避免光纤来回晃动而断裂。0°研磨的面向角插芯pigtail,在匹配0°面向角的透镜使用时可使准直光束输出时偏离光轴角度最小,非常适用于使用配对耦合调试。虽然在表面镀有增透膜,但平面产生的反射光引起的回波损耗还是会比8°面向角要大一点,对回波损耗要求高的用户可选择8°面向角的pigtail。

0°面向角
产品型号 面向角 增透膜 光纤类型 单价 对比 发货日期
FSPN-633-0 633±15 nm 630HP ¥255
当天
加入购物车
FSPN-830-0 850±15 nm 780HP ¥255
当天
加入购物车
FSPN-1064-0 1064±15 nm HI 1060 ¥255
当天
加入购物车
FSPN-1310/1550-0 1310/1550±40 nm SMF-28e ¥118
当天
加入购物车

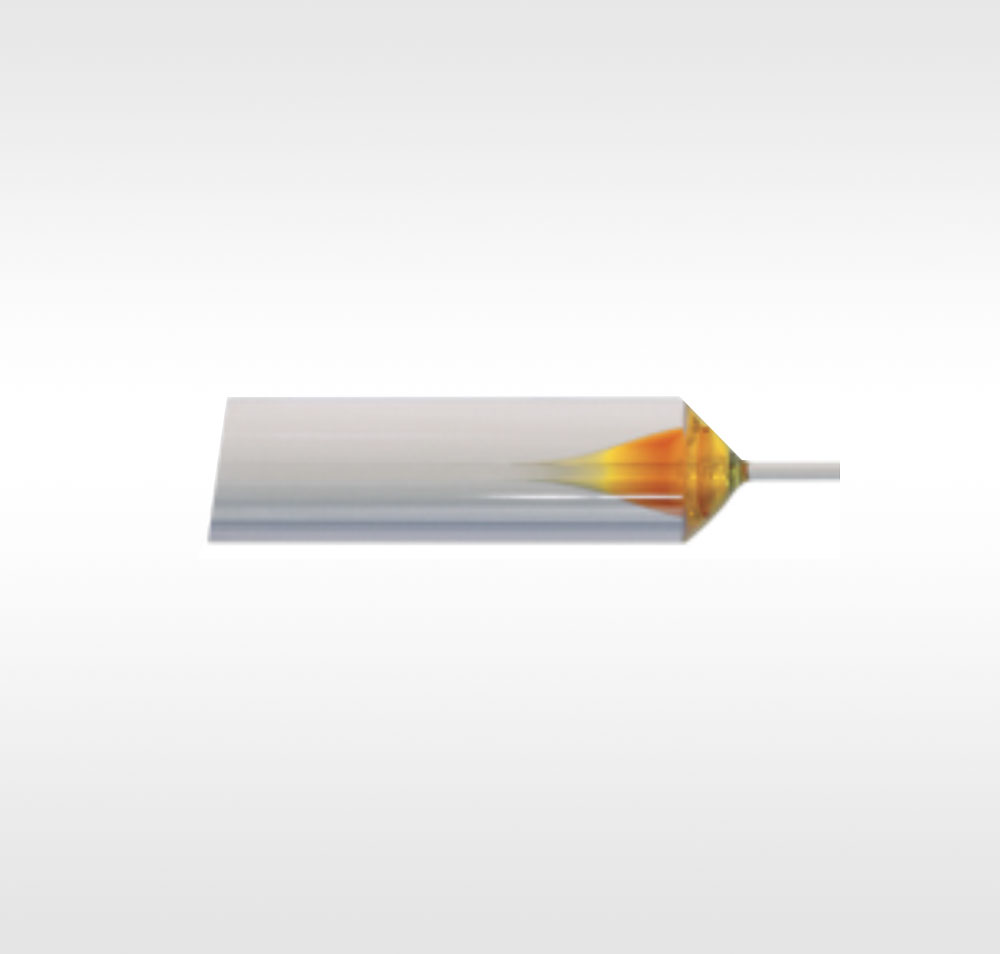

8°面向角
  • 面向角:8°
  • 光纤长度:1.5 m
  • 微细管外径:1.8 mm

光纤插芯pigtail由光纤、微细玻璃管以及胶水固定而成。胶水一般选用热膨胀系数小、粘接强度高的双组份热固化环氧树脂胶,同时在光纤与微细管接触的尾部点软胶保护光纤,避免光纤来回晃动而断裂。8°研磨的面向角插芯pigtail,匹配8°面向角的透镜使用能够将插芯端面和透镜端面的反射光经斜面反射后偏离纤芯从而无法耦合回输入端的光纤纤芯中,这样回波损耗会比0°研磨pigtail更大,非常适合于对回波损耗敏感的用户。

8°面向角
产品型号 面向角 增透膜 光纤类型 单价 对比 发货日期
FSPN-633-8 633±15 nm 630HP ¥255
当天
加入购物车
FSPN-830-8 850±15 nm 780HP ¥255
当天
加入购物车
FSPN-1064-8 1064±15 nm HI 1060 ¥255
当天
加入购物车
FSPN-1310/1550-8 1310/1550±40 nm SMF-28e ¥118
当天
加入购物车
×
