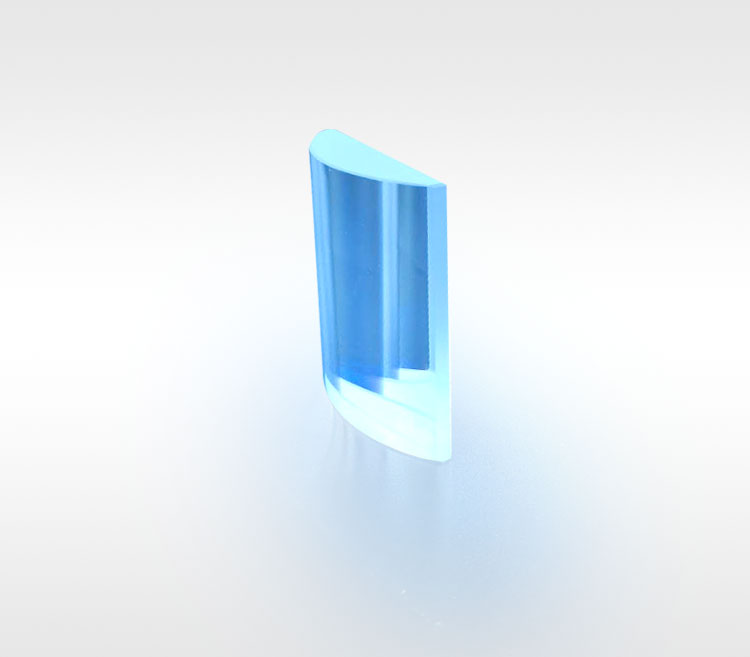

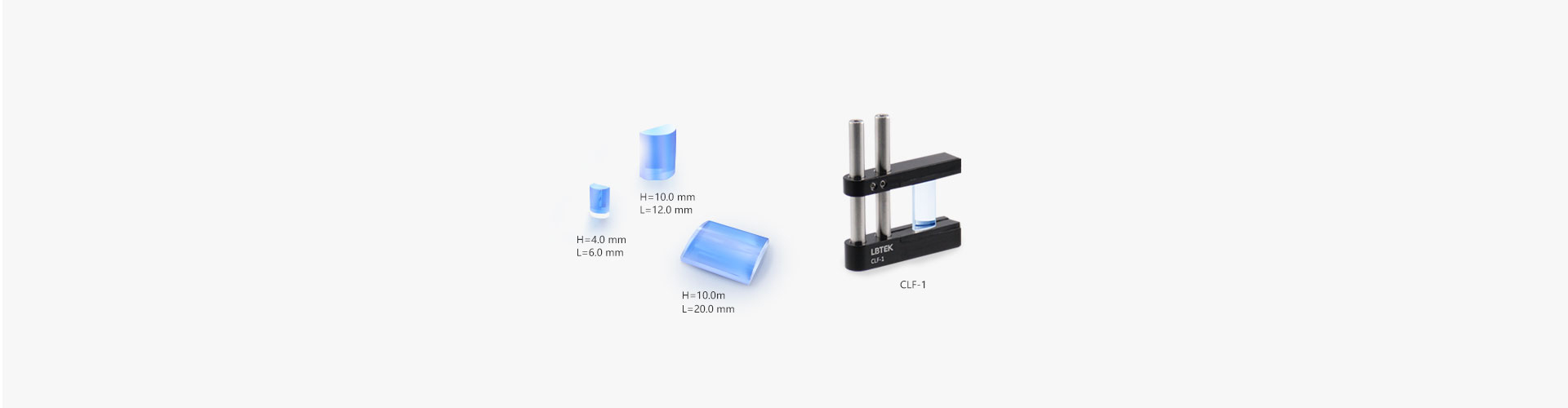

平凸柱面透镜

一、定义

一面是凸面，一面是平面的柱面透镜，一束平行光（图1中垂直方向）平行于光轴通过屈光力子午线（图1中垂直方向）汇聚在一点上，这一点为平凸柱面透镜的焦点，平凸柱面透镜焦距为正。

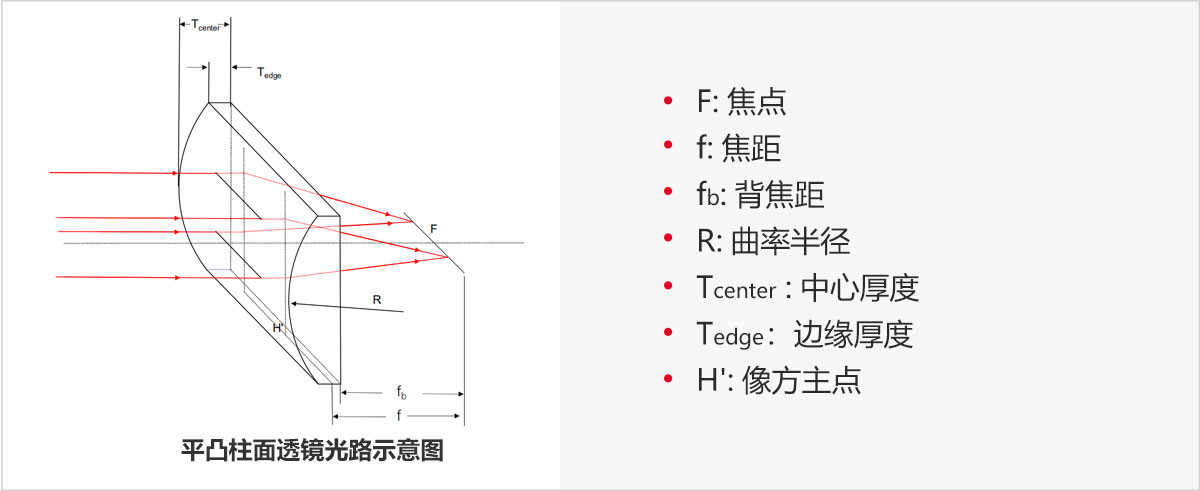

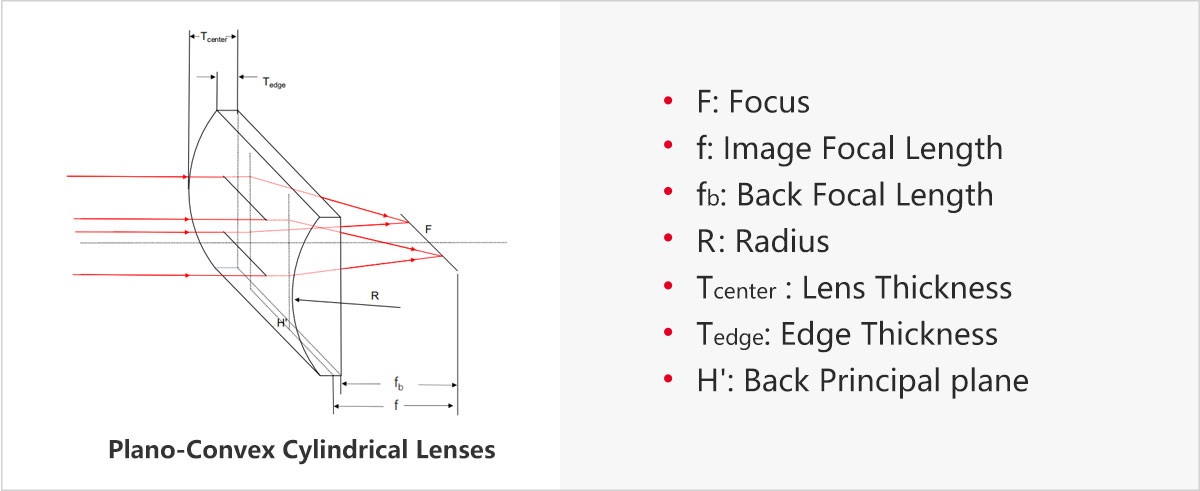

图1 平凸柱面透镜光路示意图。

二、特点

1、单方向光束准直、光束整形；

2、点光源通过柱面透镜转换为线光源；

3、只对一个方向上的入射光有作用。

三、说明

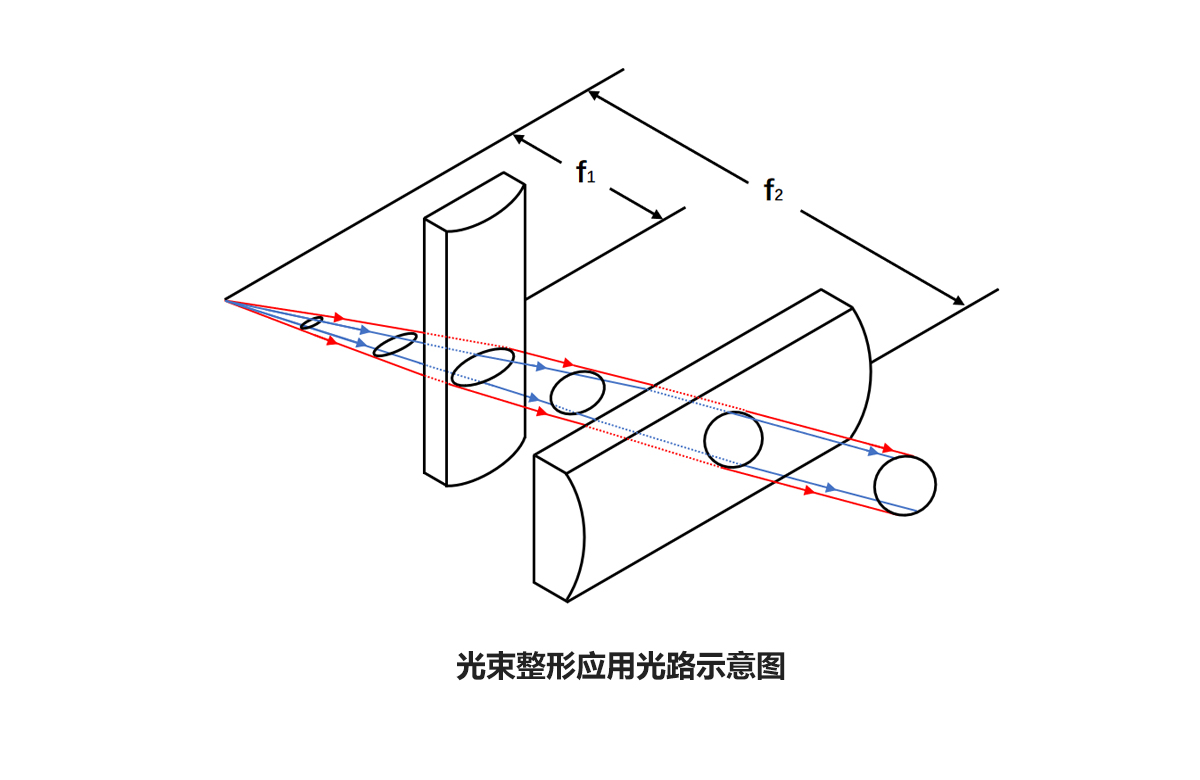

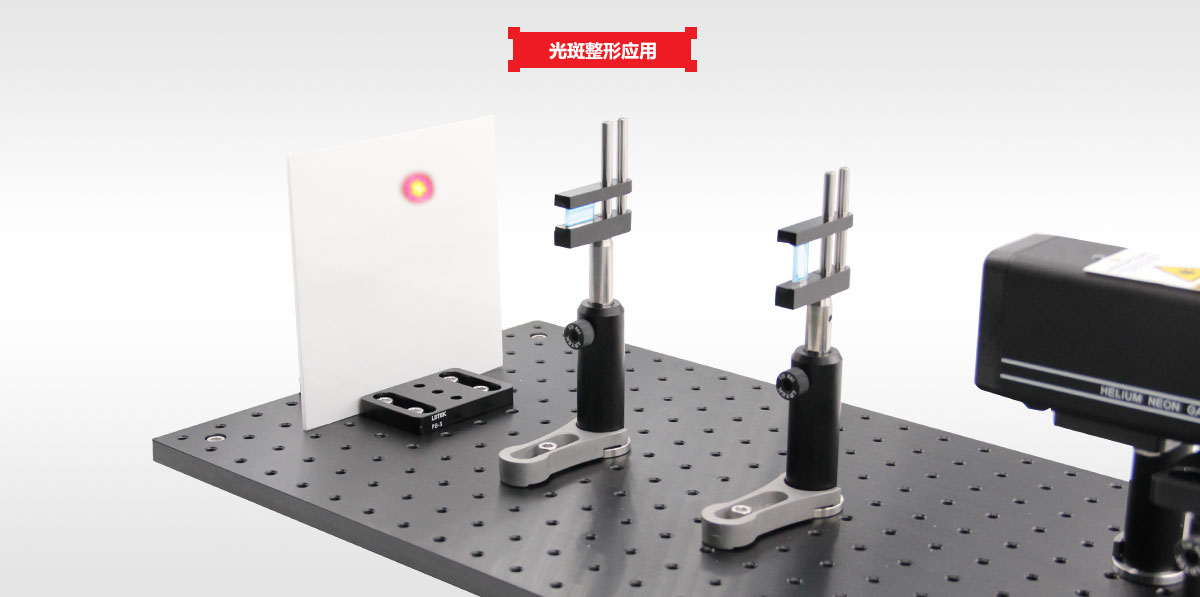

柱面透镜用于那些需要在一维方向对点光源整形的应用。典型应用的是利用单个柱面透镜将准直的激光束转换为线光束。一对柱面透镜可以用来对图像进行整形。为了最小化球差，当对光束进行汇聚或发散时，应将透镜的曲面朝向光源。

柱面透镜优势：

1、价格相对较低；

2、型号全，方便选择；

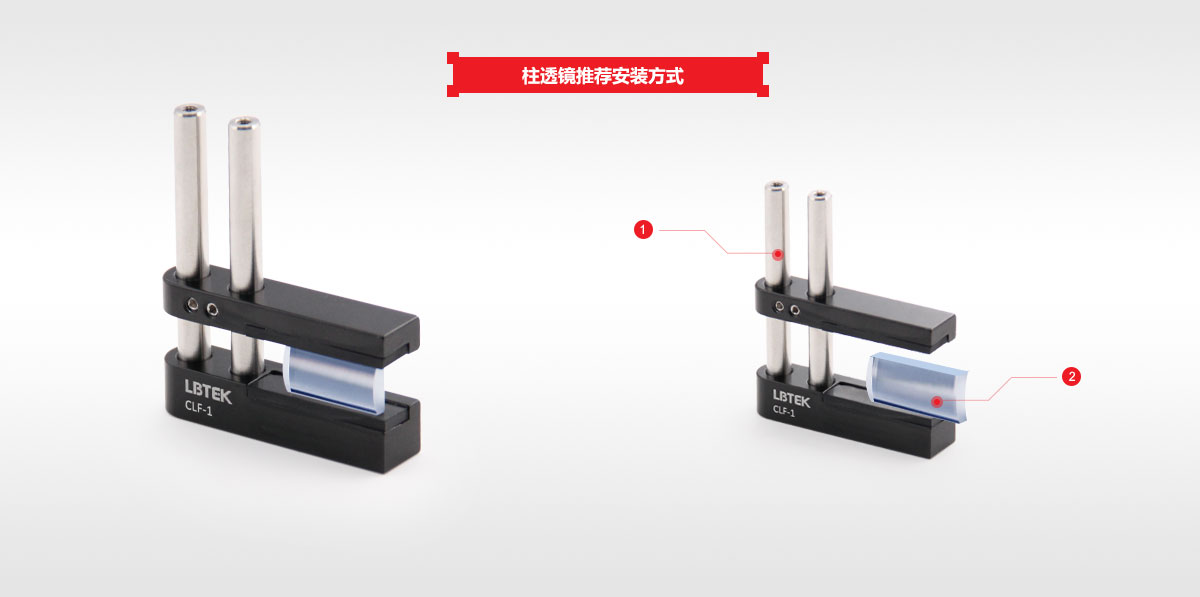

圆形柱面透镜优势：

1、便于安装与调节；

四、增透膜

增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下，当共轭比大于5：1或接近无限共轭(准直的光在镜头的一端)，平凸/凹透镜或消色差胶合透镜将会是更好的选择。当有限共轭比在5：1到1：5之间时，双凸/凹透镜的使用效果会更理想。

表1 不同透镜形状的效果对比

六、材料选择

玻璃材料的选择十分重要，不同的玻璃类型具有不同的特性。LBTEK提供多种玻璃材料可选，通常以折射率和色散对玻璃类型进行划分，另外，不同的玻璃类型具有不同的透射波长区域，每种玻璃的化学，耐热与机械性能也会有所不同。表2列出了常用玻璃材料的特性。

表1 常用玻璃材料特性

表3列出了LBTEK各透镜标准品可提供的材料，除下表所示，LBTEK还提供不同材质、尺寸以及膜系的产品定制服务，如有特殊需求请联系LBTEK技术支持。

表3 LBTEK各透镜标准品可提供的材料
