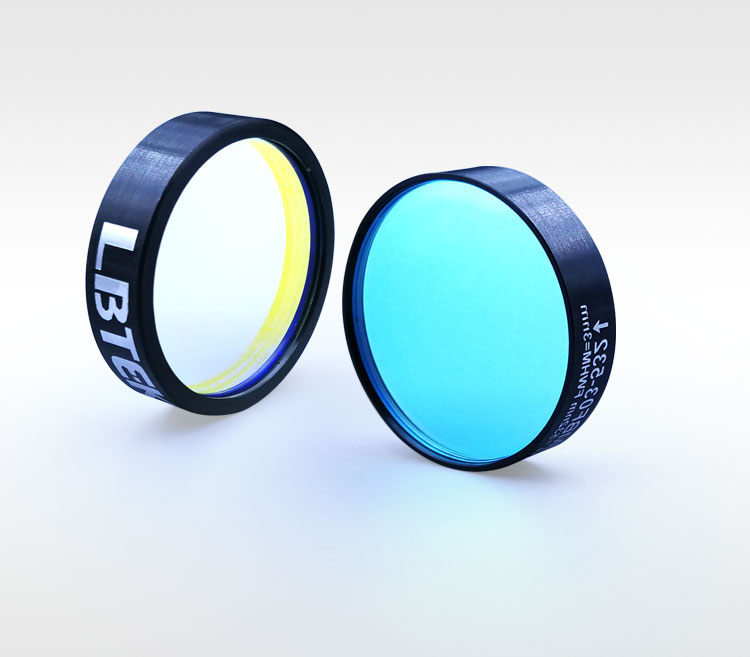

带通与激光线滤光片—

产品说明

阻带范围：200 nm-1100 nm，200 nm-1200 nm
FWHM=3±0.6 nm，10±2 nm，25±3 nm，50±5 nm
外径25.4 mm，带机械卡环
中心波长：405-1064 nm

LBTEK带通与激光线滤光片在基底上真空沉积光学薄膜材料制成。一个滤光片通常由多个不同折射率介质膜堆叠组成，介质膜和中间的间隔层之间形成法布里-珀罗（F-P）干涉腔。介质膜厚度为λ/4，中间间隔层厚度（F-P腔）= (nλ)/2（λ为设计中心波长，n为整数），满足中心波长相长干涉，因此，只有中心波长可以完整透过。通过改变间隔层的厚度和介质膜层的数量，就可以改变滤光片的中心波长和带宽。除了标准的线滤波片，LBTEK还提供多种滤光片的定制服务，如有特殊需求请联系LBTEK技术支持。

示意图/演示视频

通用参数

光学元件材质 Schott Borofloat & Soda Lime	阻带光密度 >OD 4
直径 Ø25.4 mm	通光孔径 Ø22.0 mm
表面光洁度（划痕/麻点） 80/50

LBTEK滤光片安装在旋转调整架中

① 旋转调整架CRM-1A ×1

② 激光线滤光片 MBF03-532×1

③ SM1R卡环×1

④ 卡环扳手OWR-1A×1

带通与激光线滤光片

一、定义

带通与激光线滤光片通过在基材中加入染料或者在表面镀膜，在特定的波段允许光信号通过，而偏离这个波段以外的两侧光信号被吸收或反射。

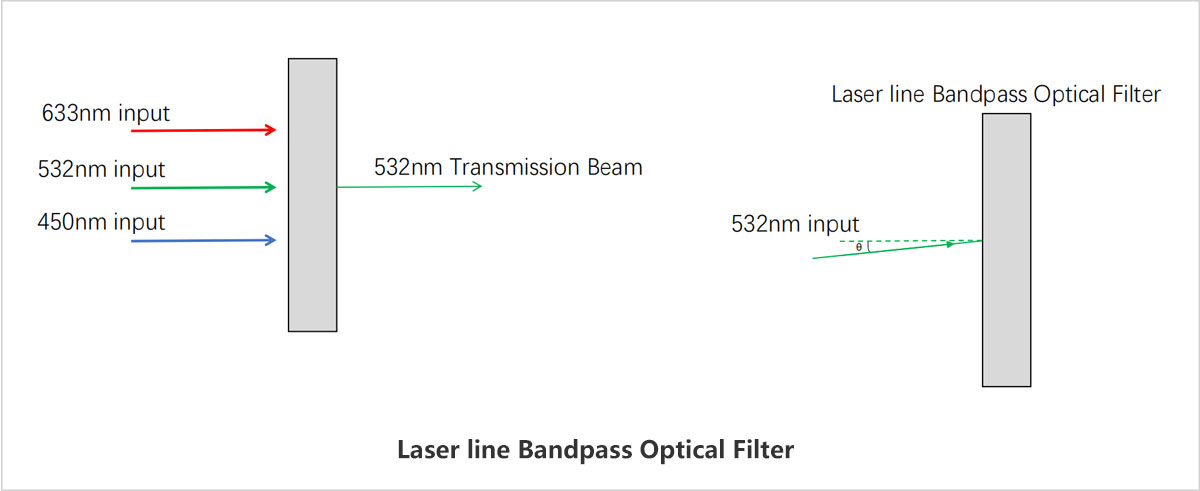

图1. 滤光片光路示意图。

二、特点

1、光谱半高宽：3±0.6 nm，10±2 nm，25±3 nm，50±5 nm；

2、要求光束垂直入射；

3、阻带范围：200 nm-1100 nm，OD>4；200 nm-1200 nm，OD>4

三、说明

LBTEK带通与激光线滤光片在表面镀有介质膜，多层介质膜形成法布里-珀罗（F-P）干涉腔。通过控制介质膜厚度与膜层间隔实现对中心波长选择。带通与激光线滤光片有中心波长，光谱半高宽等几个主要参数。

1.中心波长

中心波长定义为带通滤光片的描述频谱带宽的中点，滤光片透过率随波长偏离中心波长而减小，通常在中心波长处滤光片可以达到最大透过率。LBTEK带通滤光片提供多种不同中心波长滤光片可选，基于准直垂直入射设计，因此如使用非准直光或没有垂直入射，滤光片中心波长将向短波偏移。

2.光谱半高宽（FWHM）

光谱半高宽描述带通滤光片使用的频谱带宽。该带宽的上限和下限为滤光片透射率达到最大透过率的 50% 时的波长（图2）。光谱半高宽小于10 nm的滤光片被认为是窄带，通常用于激光净化和化学检测；光谱半高宽为25-50 nm的滤光片经常用于机器视觉应用；光谱半高宽大于50 nm的滤光片被认为是宽带，通常用于荧光显微镜应用。

LBTEK提供的带通滤光片光谱半高宽有10±2 nm，25±3 nm，50±5 nm可选，激光线滤光片光谱半高宽有3±0.6 nm。

图2. 光谱半高宽。

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

新品建议产品咨询使用反馈

反馈内容

提交

历史反馈

宋博文发布于2023-04-12 11:19:12

你好，这款产品的损伤阈值应该怎么去计算，这样有助于我们选购产品

小麓发布于2023-04-12 14:28:18

您好，损伤阈值计算需要您的光源参数，建议您联系我们的技术支持或专属顾问为您评估。

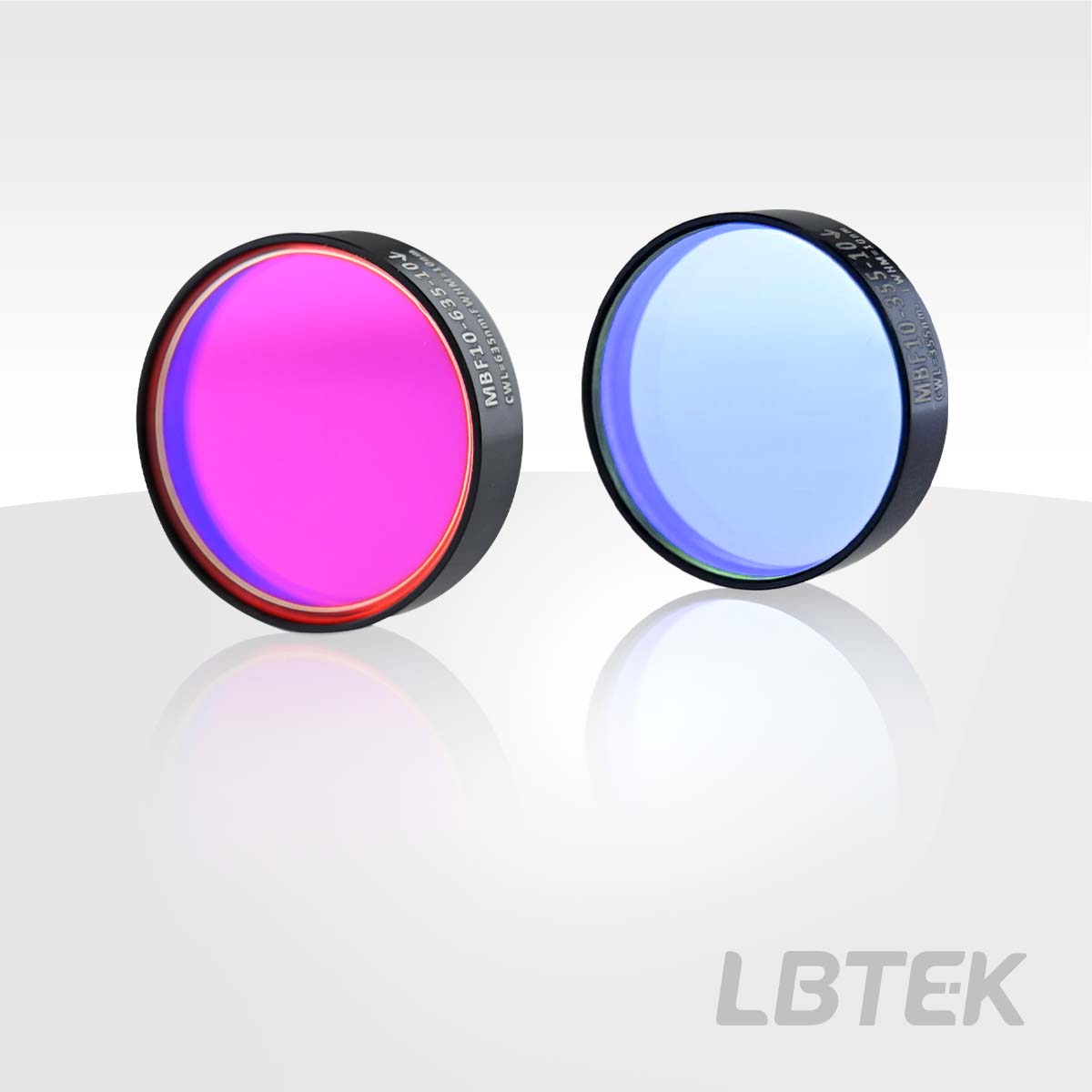

激光线滤光片

中心波长：532 nm
FWHM：3±0.6 nm
透过率（@532 nm）：>60%
阻带范围：200 nm-1200 nm

LBTEK滤光片预安装在黑色阳极氧化铝环中，外壳用箭头标刻了入射方向，方便安装使用。为了避免镀有截止材料的基片受到带通波长外辐射引起热效应降低滤光片特性，建议将镀有截止膜的那一面朝向光源（光沿着箭头方向传播）。滤光片是基于准直光垂直入射设计介质膜厚度，如非准直光或者光没有垂直入射到滤光片表面时，其设计中心波长将向短波长移动，且带通透过率曲线发生变化。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

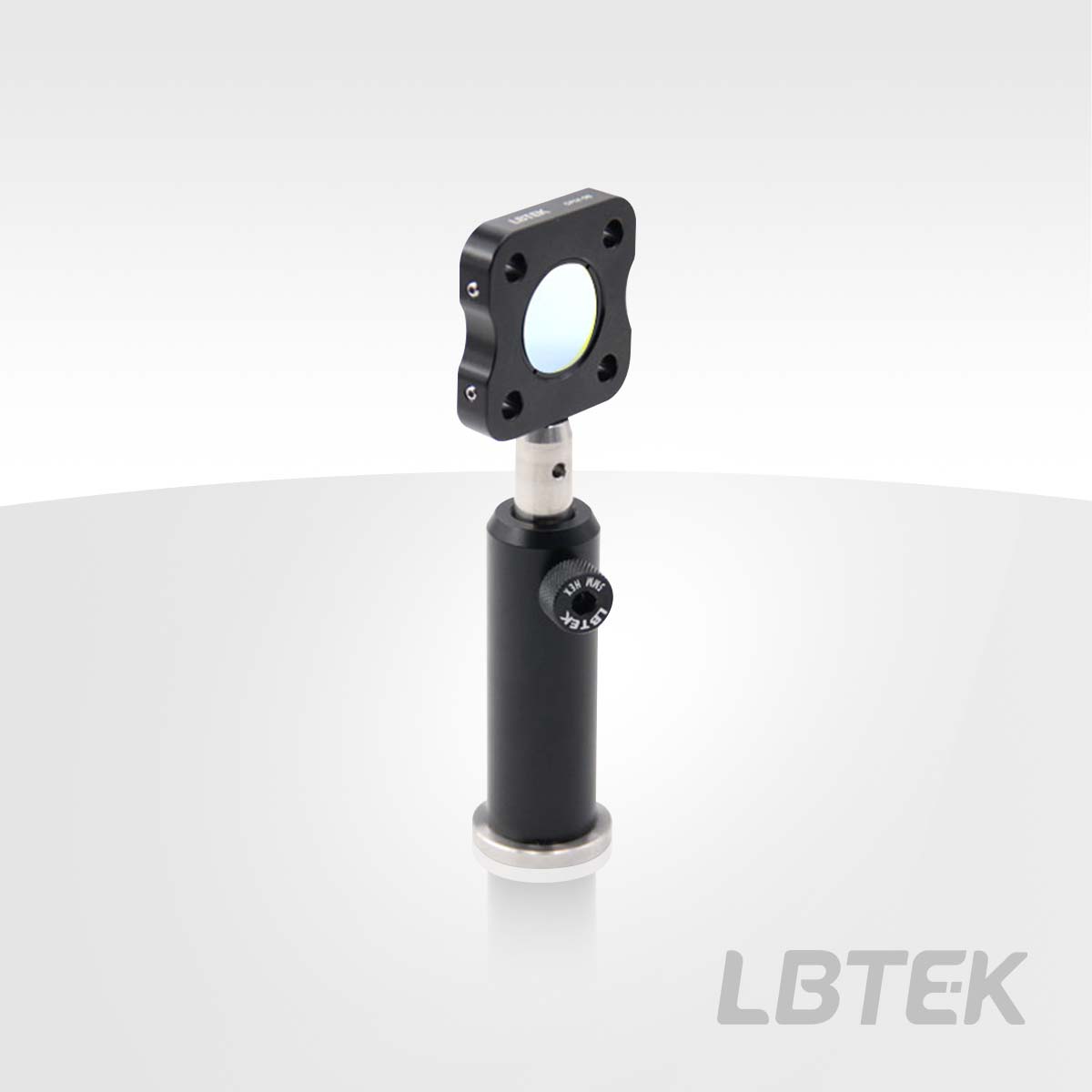

LBTEK 同轴安装板可用于安装激光线滤光片

Search:

	产品型号	中心波长 532±0.6 nm	光谱半高宽（FWHM) 3±0.6 nm	阻带范围 200nm -1200 nm	透过率 > 60%	单价	曲线	对比	发货日期
	MBF10-532-03	532±0.6 nm	3±0.6 nm	200nm -1200 nm	> 60%	￥1137			4周		加入购物车

产品型号	中心波长 355±2 nm 405±2 nm 450±2 nm 473±2 nm 488±2 nm 520±2 nm 532±2 nm 545±2 nm 562±2 nm 580±2 nm 590±2 nm 600±2 nm 625±2 nm 635±2 nm 660±2 nm 780±2 nm 800±2 nm 808±2 nm 850±2 nm 940±2 nm 1030±2 nm 1064±2 nm	光谱半高宽（FWHM) 10±2 nm	阻带范围 200 nm-1100 nm 200nm -1200 nm	透过率 > 37% > 45% > 50% > 60% > 70%	单价	发货日期
MBF10-355-10	355±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	1周	加入购物车
MBF10-405-10	405±2 nm	10±2 nm	200nm -1200 nm	> 37%	￥887	当天	加入购物车
MBF10-450-10	450±2 nm	10±2 nm	200nm -1200 nm	> 45%	￥842	当天	加入购物车
MBF10-473-10	473±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-488-10	488±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	当天	加入购物车
MBF10-520-10	520±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	当天	加入购物车
MBF10-532-10	532±2 nm	10±2 nm	200nm -1200 nm	> 70%	￥887	当天	加入购物车
MBF10-545-10	545±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-562-10	562±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-580-10	580±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-590-10	590±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-600-10	600±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-625-10	625±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-635-10	635±2 nm	10±2 nm	200nm -1200 nm	> 70%	￥887	当天	加入购物车
MBF10-660-10	660±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	当天	加入购物车
MBF10-780-10	780±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	当天	加入购物车
MBF10-800-10	800±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-808-10	808±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	当天	加入购物车
MBF10-850-10	850±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	当天	加入购物车
MBF10-940-10	940±2 nm	10±2 nm	200 nm-1100 nm	> 60%	￥887	当天	加入购物车
MBF10-1030-10	1030±2 nm	10±2 nm	200nm -1200 nm	> 50%	￥887	8周	加入购物车
MBF10-1064-10	1064±2 nm	10±2 nm	200nm -1200 nm	> 70%	￥887	5周	加入购物车

产品型号	中心波长 400±3 nm 450±3 nm 550±3 nm 650±3 nm 800±3 nm 850±2 nm 975±3 nm	光谱半高宽（FWHM) 25±3 nm	阻带范围 200 nm-1100 nm	透过率 > 90%	单价	发货日期
MBF10-400-25	400±3 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-450-25	450±3 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-550-25	550±3 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-650-25	650±3 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-800-25	800±3 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1507	当天	加入购物车
MBF10-850-25	850±2 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1507	当天	加入购物车
MBF10-975-25	975±3 nm	25±3 nm	200 nm-1100 nm	> 90%	￥1507	当天	加入购物车

产品型号	中心波长 400±5 nm 450±5 nm 550±5 nm 650±5 nm 800±5 nm 850±5 nm 975±5 nm	光谱半高宽（FWHM) 50±5 nm	阻带范围 200 nm-1100 nm	透过率 > 90%	单价	发货日期
MBF10-400-50	400±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-450-50	450±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-550-50	550±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-650-50	650±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1411	当天	加入购物车
MBF10-800-50	800±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1507	当天	加入购物车
MBF10-850-50	850±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1507	当天	加入购物车
MBF10-975-50	975±5 nm	50±5 nm	200 nm-1100 nm	> 90%	￥1507	当天	加入购物车
