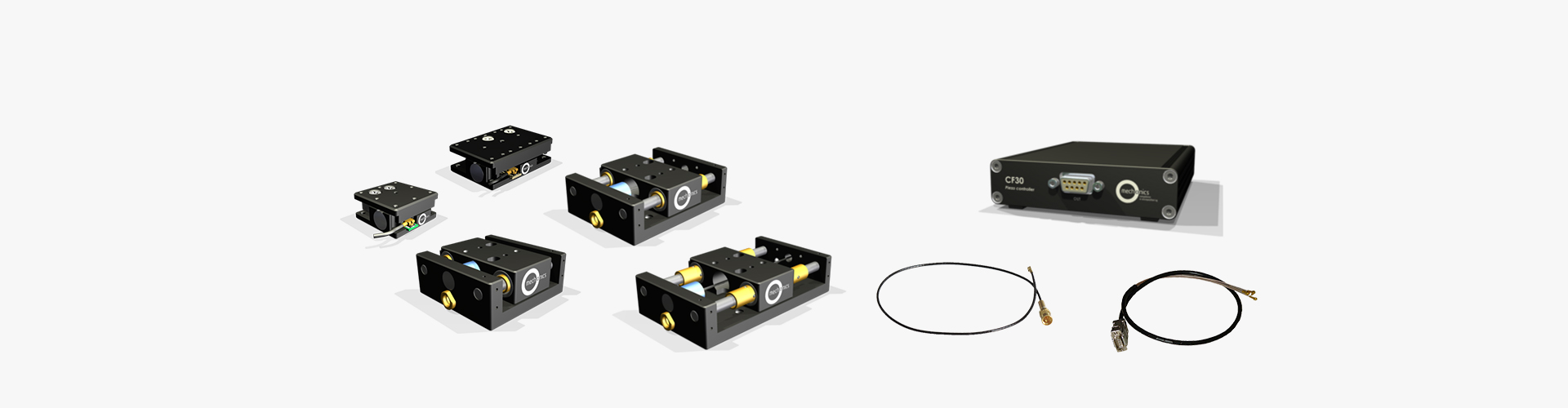

产品说明
- 紧凑型铝合金载物台，带压电惯性驱动器
- 精密滚珠轴承导轨，具有高精度和高效率
- 多种台面尺寸、行程范围可选
LBTEK 提供的压电直线位移台通过压电惯性驱动器，可实现在紧凑封装中提供快速稳定的单轴方向较高精度的往复直线运动。当不向压电器件供电且载物台处于静止状态时，压电惯性驱动器是自锁的，非常适合需要纳米级分辨率和长期要求准稳定性的的固定式应用。铝合金材质的压电直线位移台具有一定的水平负载能力，并且采用精密滚珠轴承导轨具备高精度和高效率，是微型平移应用的理想解决方案，适用于微/纳米技术、生物技术、质量控制等领域。LBTEK 压电直线位移台提供多种台面尺寸、行程范围可选，运动速度最高可达1.5 mm/s。（LBMS系列压电位移台属于开环控制位移台，长行程的定位精度无法保证，分辨率约为10nm（控制器LBCF30）是针对于每次上电运行后的前63步。）
undefined

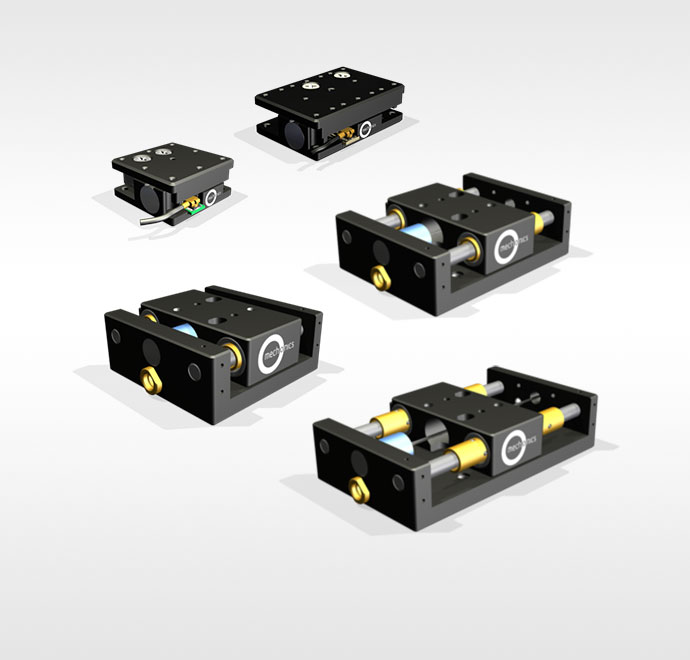

压电直线位移台
- 多种台面尺寸可选
- 行程范围3.5 mm至30 mm可选
- 需要搭配压电惯性控制器使用
LBTEK 提供的压电动直线位移台提供快速稳定的压电控制线性运动。其中通过压电惯性控制器支持负载平台在精度滚珠轴承导轨上实现单轴直线往复运动。使用LBCF30控制器驱动时可实现高达1.5 mm/s 的速度。位移台底部有一组沉头孔，通过螺丝可安装到光学平台或自定义搭接的位移台模组中；台面的螺纹孔支持搭接多种光学组件。LBTEK 压电动直线位移台提供多种台面尺寸、行程范围可选。

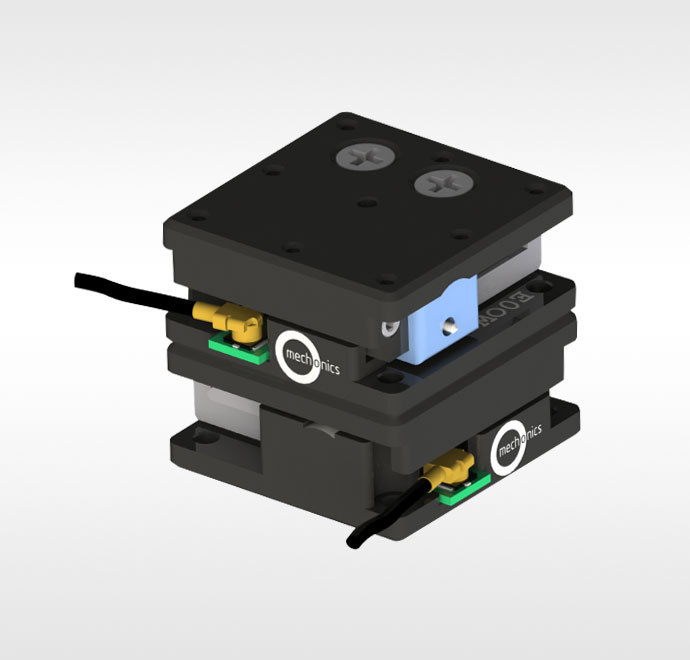

两个LBMS15-3压电位移台堆叠使用
产品型号 | 台面尺寸 | 行程范围 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LBMS30-30 | 30×52 mm | 30 mm | ¥16,650.00 | 当天 | 加入购物车 | ||
| LBMS30-18 | 30×40 mm | 18 mm | ¥14,660.00 | 联系客服 | 加入购物车 | ||
| LBMS30-8 | 30×30 mm | 8 mm | ¥12,870.00 | 当天 | 加入购物车 | ||
| LBMS15-10 | 22×15 mm | 10 mm | ¥17,030.00 | 当天 | 加入购物车 | ||
| LBMS15-3 | 15×15 mm | 3.5 mm | ¥13,430.00 | 联系客服 | 加入购物车 |

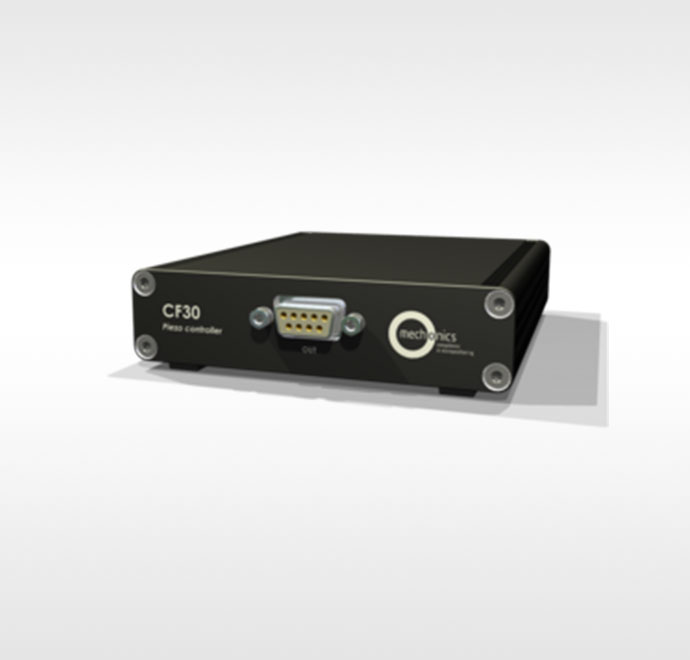

压电位移台控制器
- 压电惯性驱动器
- 可用于最多三轴控制
- 最大速度可达1.5 mm/s
LBTEK 提供的压电位移台控制器，内部具有压电惯性驱动器，不仅解决单个单轴位移台的控制方式，还可通过LBCK30连接线的多接口实现与多个单轴位移台连接，实现最多三轴的控制方式。控制器通过USB接口连接至PC端实现上位机软件控制。其中对压电位移台进行单轴控制时，LBCF30压电控制器可通过接USB/5 V电源实现，最大速度可达1.5 mm/s。对压电位移台进行多轴控制时，LBCF30压电控制器需要额外的便携式电源，通过LBCK30连接线实现多个单轴压电位移台的同步运动控制。LBCF30为开环工作控制器。

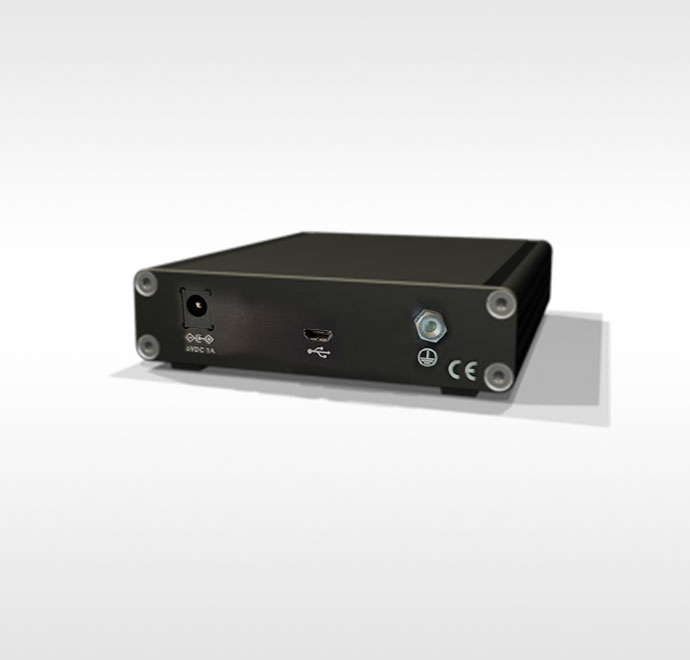

LBCF30压电控制器后端接口
产品型号 | 电机类型 | 速度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LBCF30 | 压电惯性驱动器 | 0~1.5 mm/s | ¥18,450.00 | 当天 | 加入购物车 |

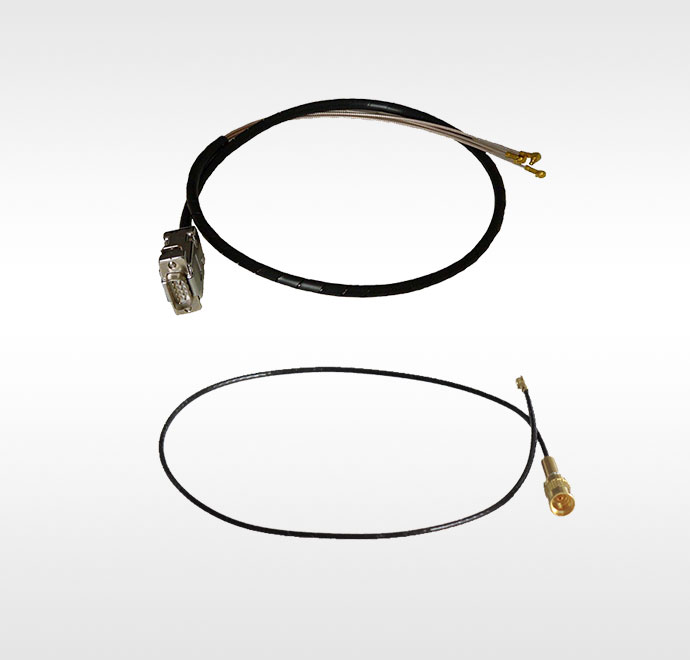

压电位移台连接线
- 简单的连接器插配/拔插
- 适配压电直线位移台
LBTEK 提供的压电位移台连接线适配不同型号的压电直线位移台。其中LBCK15线缆的两端口分别为2针HRS插头、2针MMCX母头，适配于LBMS15系列压电直线位移台；LBCK30线缆的两端口分别为DB 9公头、2针MMCX母头3个，适配于LBMS30系列压电直线位移台。
压电位移台通过适配连接线可连接到压电控制器，其中LBMS15系列压电位移台需要通过LBCK15线缆转接LBCK30线缆连接到压电位移台控制器，LBMS30系列压电位移台通过LBCK30线缆直接连接到压电位移台控制器。

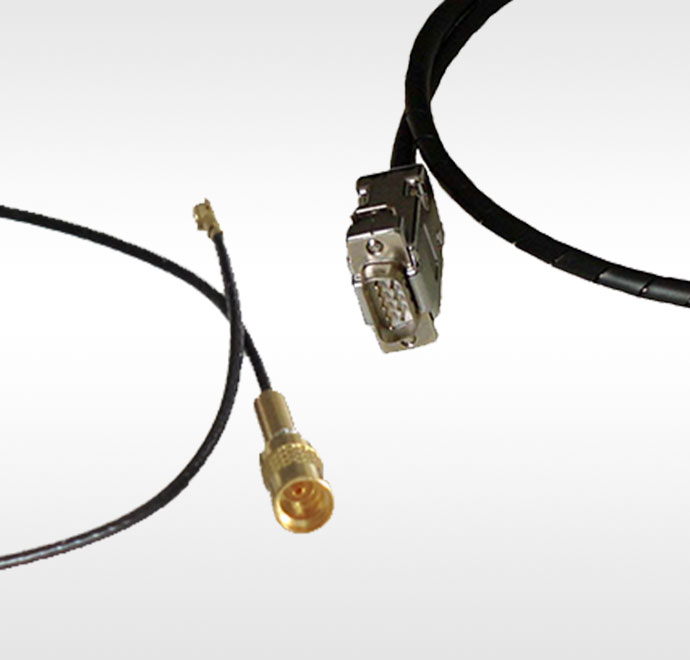

压电位移台连接线端口
产品型号 | 端口结构 | 长度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LBCK30 | DB 9公头、2针MMCX公头3个 | 100 cm | ¥2,543.00 | 当天 | 加入购物车 | ||
| LBCK15 | 2针HRS插头、2针MMCX母头 | 20 cm | ¥2,017.00 | 当天 | 加入购物车 |
