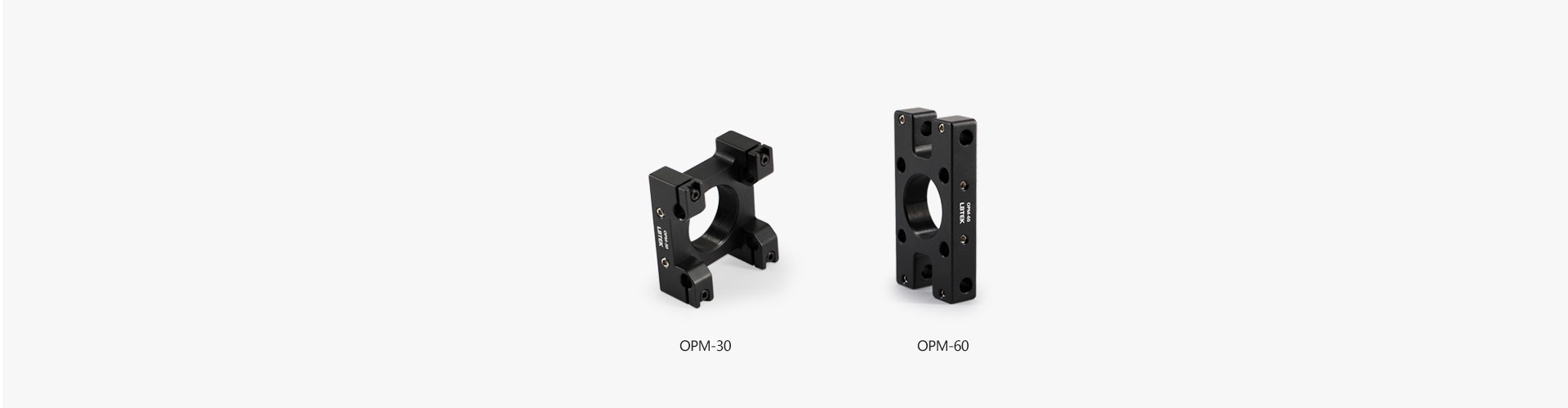

LBTEK提供的 同轴正交转向板，可实现将30 mm同轴系统垂直安装在30 mm同轴系统或者60 mm同轴系统中，每个转向板带8个Ø6 mm安装孔，用于6根同轴杆，每根同轴杆通过内六角螺丝固定，均可用2 mm内六角扳手紧固，中心SM1螺纹通孔，可安装SM1螺纹套筒或Ø25.4 mm光学元件。
|
材质
6061-T6铝合金
|
表面处理
黑色阳极氧化
|
|
适用光学元件最大厚度
6 mm
|
适用光学元件直径
Ø25.4 mm
|

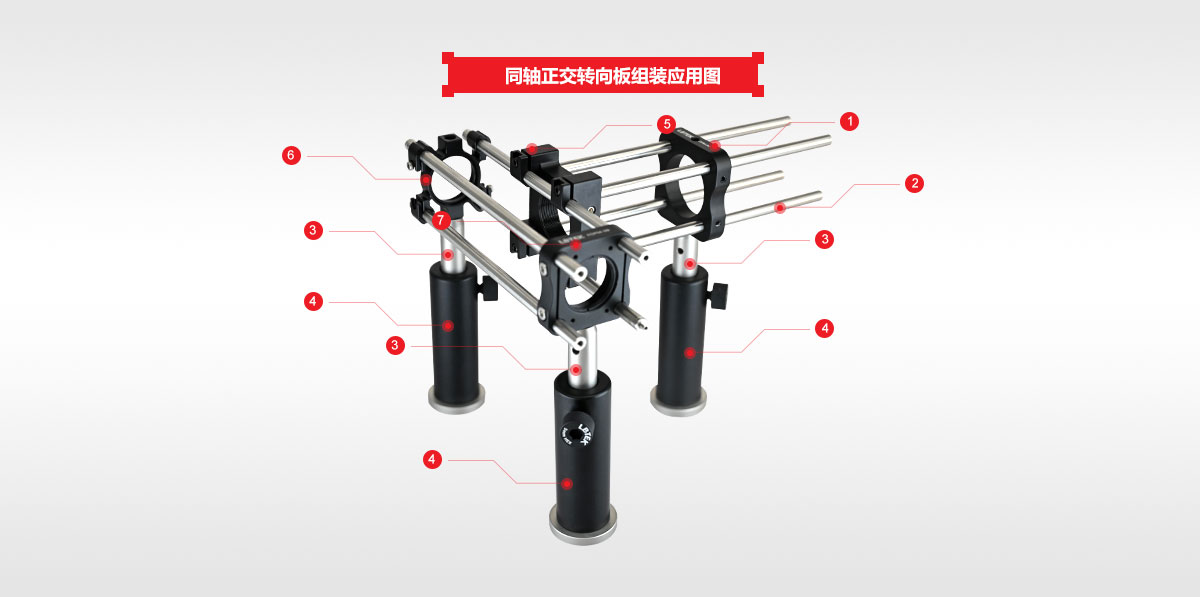

| LBTEK 同轴系统正交转向板组装应用图 | ① 30 mm同轴安装板OPM-9C×1 | ② Ø6 mm同轴系统安装接杆MOP-100-P4×2 | ③ Ø12.7 mm不锈钢光学接杆OP-75×3 |
| ④ 底座式Ø12.7 mm接杆支架PH-75B×3 | ⑤ 同轴正交转向板OPM-30×1 | ⑥ 30 mm双向挠性同轴板BFOPM-9BS×1 | |
| ⑦ 30 mm挠性同轴安装板FOPM-9BS×1 |

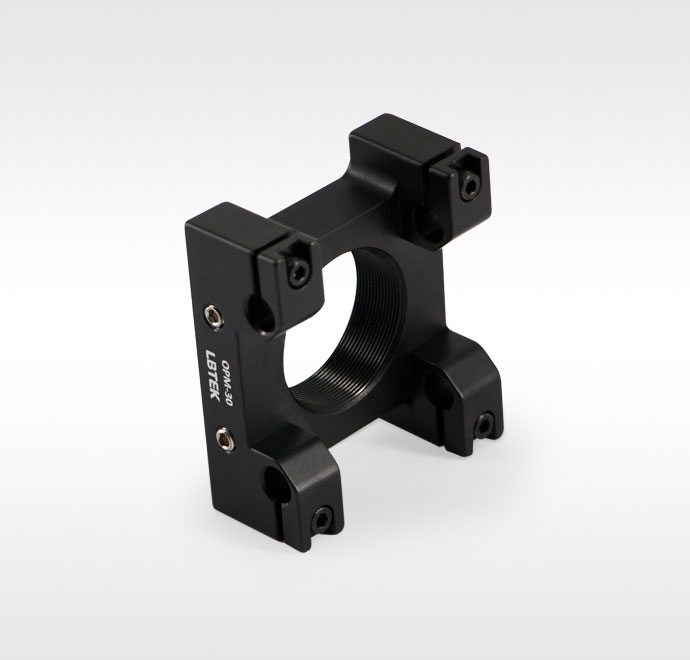

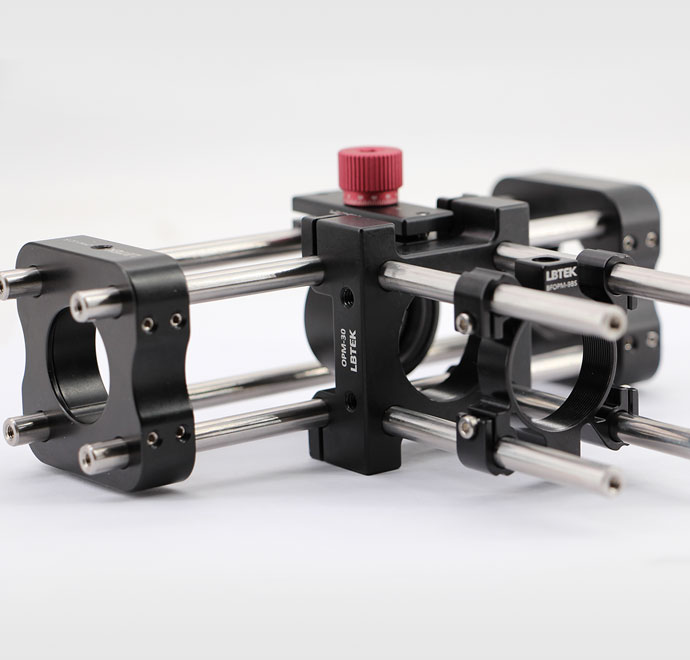

LBTEK提供的同轴正交转向板可实现30 mm同轴系统垂直安装在30 mm同轴系统中，正面Ø6 mm接杆安装孔通过M4紧定螺钉固定，侧面Ø6 mm接杆挠性通过M2.5圆柱头螺钉固定（注意必须在装入同轴杆的时候紧固螺丝，紧固时抱紧接杆即可），均使用2 mm的六角扳手紧固，中间带SM1螺纹通孔，可安装Ø25.4 mm最大厚度6 mm光学元件，SM1R卡环单独售卖。
| 产品型号 | 适用同轴系统 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
OPM-30 | 30mm同轴系统转30 mm同轴系统 | ￥397 | 当天 |
|
加入购物车 |

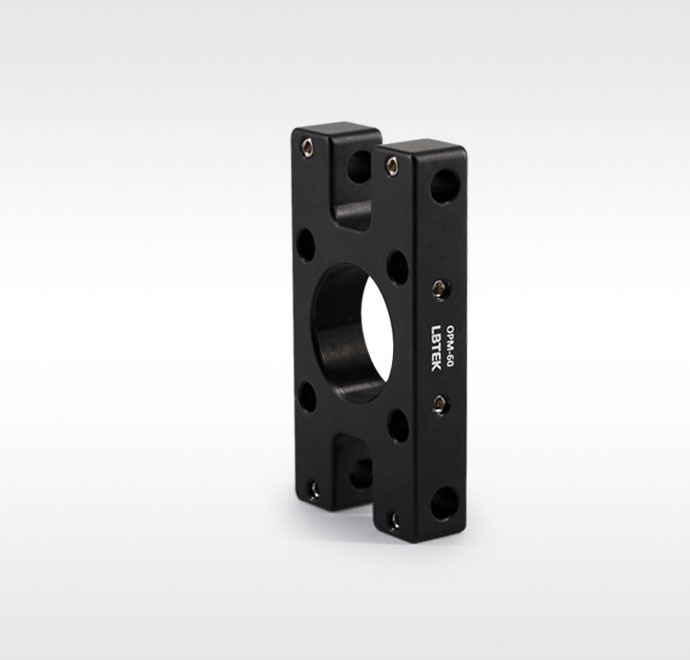

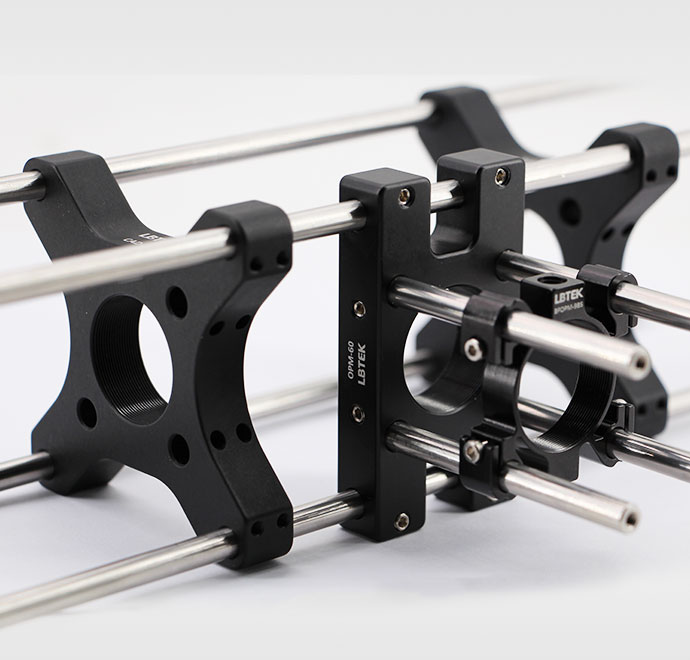

LBTEK提供的同轴正交转向板OPM-60可实现30 mm同轴系统垂直安装在60 mm同轴系统中，正面Ø6 mm接杆安装孔通过M4紧定螺钉固定，侧面Ø6 mm接杆通过M4紧定螺钉固定，均使用2 mm的六角扳手紧固，中间带SM1螺纹通孔，可安装Ø25.4 mm最大厚度6 mm光学元件，SM1R卡环单独售卖。
| 产品型号 | 适用同轴系统 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
OPM-60 | 30mm同轴系统转60 mm同轴系统 | ￥316 | 4周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
