产品说明
- 光学材质：N-BK7
- 工作波长：400 nm-700 nm
- 用途：扩束、成像、缩束

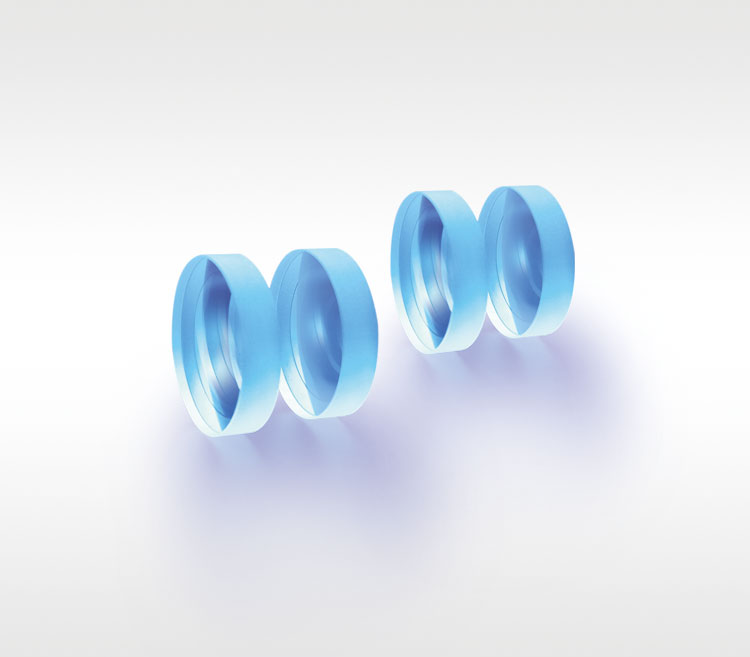

平凸透镜一面凸面一面平面，具有正焦距，通常用于缩小光束、减小焦距或放大图像等相关应用。为减少球差，平凸透镜用于准直光束聚焦时，光束应入射到透镜曲面上；用于点光源准直时，光束入射在平面上。LBTEK选择使用N-BK7制作多种透镜，N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。
我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。
示意图
产品属性
光学元件材质N-BK7
表面光洁度（划痕/麻点）40/20
曲面光圈3
设计波长587.6 nm
曲面局部光圈0.5
偏心度≤3 arcmin
undefined
平凸透镜，N-BK7，增透膜：400 nm-700 nm
- 基片材料：N-BK7
- 工作波长：400 nm – 700 nm
- 用途：成像、准直、扩束
- 预安装机械外壳

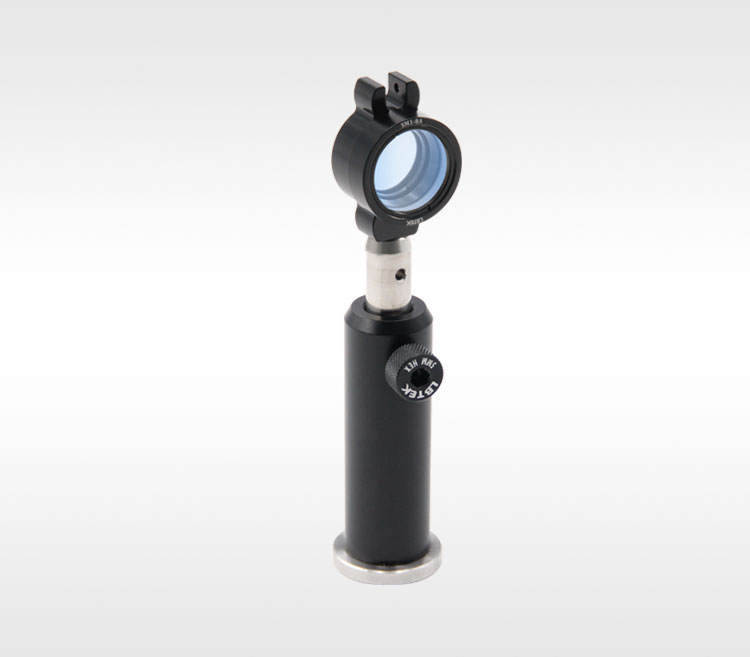

LBTEK平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK平凸透镜是使用符合RoHS标准的N-BK7玻璃生产，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

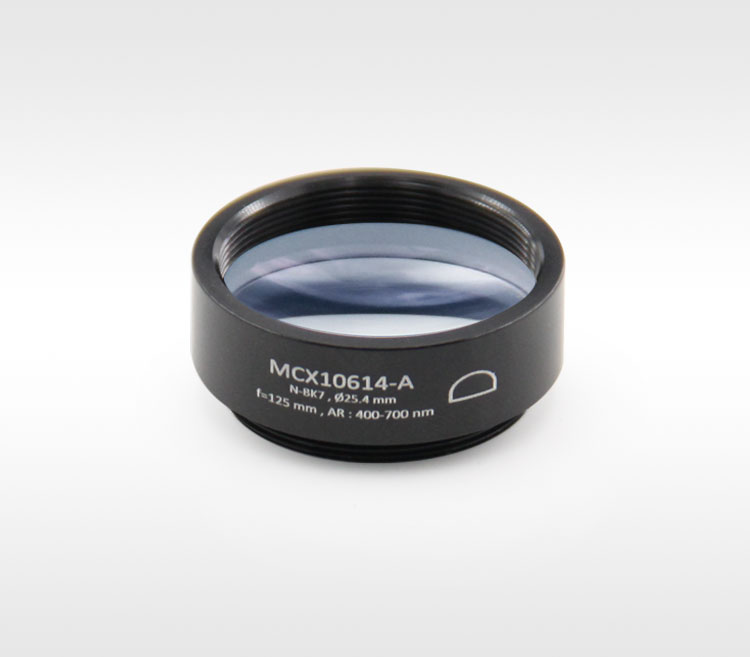

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MCX10814-A | 50.8 mm | 125.0 mm | ¥327.00 | 当天 | 加入购物车 | ||
| MCX10823-A | 50.8 mm | 1000.0 mm | ¥459.00 | 当天 | 加入购物车 | ||
| MCX10822-A | 50.8 mm | 750.0 mm | ¥444.00 | 当天 | 加入购物车 | ||
| MCX10821-A | 50.8 mm | 500.0 mm | ¥413.00 | 当天 | 加入购物车 | ||
| MCX10820-A | 50.8 mm | 400.0 mm | ¥413.00 | 5周 | 加入购物车 | ||
| MCX10819-A | 50.8 mm | 300.0 mm | ¥413.00 | 当天 | 加入购物车 | ||
| MCX10818-A | 50.8 mm | 250.0 mm | ¥444.00 | 当天 | 加入购物车 | ||
| MCX10817-A | 50.8 mm | 200.0 mm | ¥413.00 | 当天 | 加入购物车 | ||
| MCX10816-A | 50.8 mm | 175.0 mm | ¥400.00 | 当天 | 加入购物车 | ||
| MCX10815-A | 50.8 mm | 150.0 mm | ¥400.00 | 6周 | 加入购物车 | ||
| MCX10813-A | 50.8 mm | 100.0 mm | ¥444.00 | 当天 | 加入购物车 | ||
| MCX10812-A | 50.8 mm | 75.0 mm | ¥444.00 | 当天 | 加入购物车 | ||
| MCX10810-A | 50.8 mm | 60.0 mm | ¥433.00 | 当天 | 加入购物车 | ||
| MCX10623-A | 25.4 mm | 1000.0 mm | ¥366.00 | 当天 | 加入购物车 | ||
| MCX10622-A | 25.4 mm | 750.0 mm | ¥325.00 | 当天 | 加入购物车 | ||
| MCX10621-A | 25.4 mm | 500.0 mm | ¥328.00 | 6周 | 加入购物车 | ||
| MCX10620-A | 25.4 mm | 400.0 mm | ¥328.00 | 当天 | 加入购物车 | ||
| MCX10619-A | 25.4 mm | 300.0 mm | ¥328.00 | 当天 | 加入购物车 | ||
| MCX10618-A | 25.4 mm | 250.0 mm | ¥328.00 | 当天 | 加入购物车 | ||
| MCX10617-A | 25.4 mm | 200.0 mm | ¥328.00 | 当天 | 加入购物车 | ||
| MCX10616-A | 25.4 mm | 175.0 mm | ¥328.00 | 当天 | 加入购物车 | ||
| MCX10615-A | 25.4 mm | 150.0 mm | ¥328.00 | 当天 | 加入购物车 | ||
| MCX10614-A | 25.4 mm | 125.0 mm | ¥331.00 | 当天 | 加入购物车 | ||
| MCX10613-A | 25.4 mm | 100.0 mm | ¥331.00 | 当天 | 加入购物车 | ||
| MCX10612-A | 25.4 mm | 75.0 mm | ¥335.00 | 当天 | 加入购物车 | ||
| MCX10611-A | 25.4 mm | 60.0 mm | ¥325.00 | 当天 | 加入购物车 | ||
| MCX10610-A | 25.4 mm | 50.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| MCX10609-A | 25.4 mm | 40.0 mm | ¥331.00 | 当天 | 加入购物车 | ||
| MCX10608-A | 25.4 mm | 35.0 mm | ¥341.00 | 当天 | 加入购物车 | ||
| MCX10607-A | 25.4 mm | 30.0 mm | ¥341.00 | 当天 | 加入购物车 | ||
| MCX10606-A | 25.4 mm | 25.4 mm | ¥341.00 | 当天 | 加入购物车 | ||
| MCX10510-A | 25.0 mm | 50.0 mm | ¥335.00 | 当天 | 加入购物车 | ||
| MCX10506-A | 25.0 mm | 25.4 mm | ¥336.00 | 当天 | 加入购物车 | ||
| MCX10313-A | 12.7 mm | 100.0 mm | ¥300.00 | 当天 | 加入购物车 | ||
| MCX10310-A | 12.7 mm | 50.0 mm | ¥295.00 | 当天 | 加入购物车 | ||
| MCX10309-A | 12.7 mm | 40.0 mm | ¥295.00 | 当天 | 加入购物车 | ||
| MCX10307-A | 12.7 mm | 30.0 mm | ¥295.00 | 当天 | 加入购物车 | ||
| MCX10305-A | 12.7 mm | 25.0 mm | ¥300.00 | 当天 | 加入购物车 | ||
| MCX10303-A | 12.7 mm | 15.0 mm | ¥300.00 | 当天 | 加入购物车 | ||
| MCX10304-A | 12.7 mm | 20.0 mm | ¥300.00 | 当天 | 加入购物车 |
平凸透镜，N-BK7，增透膜：400 nm-700 nm，未安装
- 基片材料：N-BK7
- 工作波长：400 nm-700 nm（增透膜）
- 用途：成像、准直、扩束
LBTEK平凸透镜具有正焦距常用于成像或光束准直等应用。LBTEK平凸透镜是使用符合RoHS标准的N-BK7玻璃生产，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

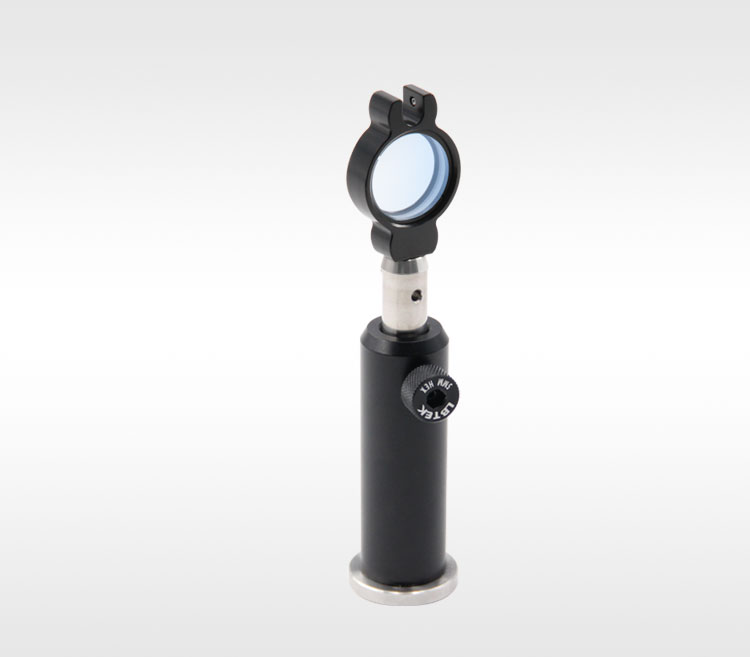

LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CX106110-A-SP | 25.4 mm | 110.0 mm | ¥235.00 | 6周 | 加入购物车 | ||
| CX10712-A | 30.0 mm | 75.0 mm | ¥272.00 | 6周 | 加入购物车 | ||
| CX10710-A | 30.0 mm | 50.0 mm | ¥272.00 | 当天 | 加入购物车 | ||
| CX10709-A | 30.0 mm | 40.0 mm | ¥288.00 | 当天 | 加入购物车 | ||
| CX10002-A | 6.0 mm | 12.0 mm | ¥221.00 | 当天 | 加入购物车 | ||
| CX10001-A | 6.0 mm | 10.0 mm | ¥223.00 | 当天 | 加入购物车 | ||
| CX10317-A | 12.7 mm | 200 mm | ¥215.00 | 当天 | 加入购物车 | ||
| CX10315-A | 12.7 mm | 150 mm | ¥215.00 | 当天 | 加入购物车 | ||
| CX10813-A | 50.8 mm | 100.0 mm | ¥315.00 | 当天 | 加入购物车 | ||
| CX10823-A | 50.8 mm | 1000.0 mm | ¥356.00 | 当天 | 加入购物车 | ||
| CX10822-A | 50.8 mm | 750.0 mm | ¥356.00 | 当天 | 加入购物车 | ||
| CX10821-A | 50.8 mm | 500.0 mm | ¥324.00 | 当天 | 加入购物车 | ||
| CX10820-A | 50.8 mm | 400.0 mm | ¥324.00 | 6周 | 加入购物车 | ||
| CX10819-A | 50.8 mm | 300.0 mm | ¥324.00 | 当天 | 加入购物车 | ||
| CX10818-A | 50.8 mm | 250.0 mm | ¥356.00 | 当天 | 加入购物车 | ||
| CX10817-A | 50.8 mm | 200.0 mm | ¥315.00 | 当天 | 加入购物车 | ||
| CX10816-A | 50.8 mm | 175.0 mm | ¥356.00 | 当天 | 加入购物车 | ||
| CX10815-A | 50.8 mm | 150.0 mm | ¥315.00 | 5周 | 加入购物车 | ||
| CX10812-A | 50.8 mm | 75.0 mm | ¥333.00 | 当天 | 加入购物车 | ||
| CX10810-A | 50.8 mm | 60.0 mm | ¥344.00 | 当天 | 加入购物车 | ||
| CX10713-A | 30.0 mm | 100.0 mm | ¥272.00 | 当天 | 加入购物车 | ||
| CX10623-A | 25.4 mm | 1000.0 mm | ¥274.00 | 当天 | 加入购物车 | ||
| CX10622-A | 25.4 mm | 750.0 mm | ¥238.00 | 当天 | 加入购物车 | ||
| CX10621-A | 25.4 mm | 500.0 mm | ¥238.00 | 当天 | 加入购物车 | ||
| CX10620-A | 25.4 mm | 400.0 mm | ¥238.00 | 当天 | 加入购物车 | ||
| CX10619-A | 25.4 mm | 300.0 mm | ¥238.00 | 当天 | 加入购物车 | ||
| CX10618-A | 25.4 mm | 250.0 mm | ¥238.00 | 当天 | 加入购物车 | ||
| CX10617-A | 25.4 mm | 200.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10616-A | 25.4 mm | 175.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10615-A | 25.4 mm | 150.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10614-A | 25.4 mm | 125.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10613-A | 25.4 mm | 100.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10612-A | 25.4 mm | 75.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10611-A | 25.4 mm | 60.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10610-A | 25.4 mm | 50.0 mm | ¥250.00 | 当天 | 加入购物车 | ||
| CX10609-A | 25.4 mm | 40.0 mm | ¥252.00 | 当天 | 加入购物车 | ||
| CX10608-A | 25.4 mm | 35.0 mm | ¥252.00 | 当天 | 加入购物车 | ||
| CX10607-A | 25.4 mm | 30.0 mm | ¥254.00 | 当天 | 加入购物车 | ||
| CX10606-A | 25.4 mm | 25.4 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10510-A | 25.0 mm | 50.0 mm | ¥252.00 | 当天 | 加入购物车 | ||
| CX10506-A | 25.0 mm | 25.4 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10405-A | 18.0 mm | 25.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| CX10404-A | 18.0 mm | 20.0 mm | ¥250.00 | 当天 | 加入购物车 | ||
| CX10313-A | 12.7 mm | 100.0 mm | ¥230.00 | 当天 | 加入购物车 | ||
| CX10310-A | 12.7 mm | 50.0 mm | ¥223.00 | 当天 | 加入购物车 | ||
| CX10309-A | 12.7 mm | 40.0 mm | ¥223.00 | 当天 | 加入购物车 | ||
| CX10307-A | 12.7 mm | 30.0 mm | ¥223.00 | 当天 | 加入购物车 | ||
| CX10305-A | 12.7 mm | 25.0 mm | ¥223.00 | 6周 | 加入购物车 | ||
| CX10304-A | 12.7 mm | 20.0 mm | ¥230.00 | 当天 | 加入购物车 | ||
| CX10303-A | 12.7 mm | 15.0 mm | ¥232.00 | 6周 | 加入购物车 | ||
| CX10204-A | 9.0 mm | 20.0 mm | ¥220.00 | 当天 | 加入购物车 | ||
| CX10202-A | 9.0 mm | 12.0 mm | ¥226.00 | 5周 | 加入购物车 | ||
| CX10007-A | 6.0 mm | 30.0 mm | ¥219.00 | 当天 | 加入购物车 | ||
| CX10003-A | 6.0 mm | 15.0 mm | ¥221.00 | 当天 | 加入购物车 | ||
| CX10814-A | 50.8 mm | 125.0 mm | ¥315.00 | 当天 | 加入购物车 |
