反射型中性密度滤光片，工作波长350 nm-1100 nm—

产品说明

基片材料：N-BK7
工作波长：350 nm-1100 nm
OD : 0.2、0.3、0.4、0.5、1.0、2.0、3.0、4.0
低功率应用
反射型中性密度衰减片

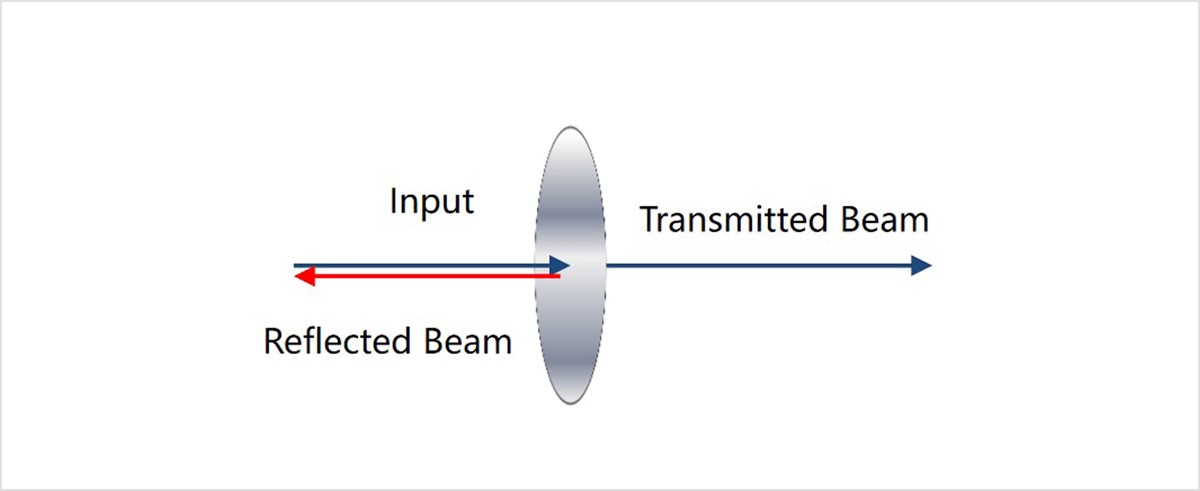

LBTEK 反射型中性密度滤光片采用N-BK7基底，表面镀铬镍铁合金，光密度 (OD) 0.2-4.0范围内可选，尺寸有Ø12.7 mm、Ø25.4 mm、50.8 mm×50.8 mm可选。LBTEK 滤光片可以安装在螺纹套筒上或同轴安装板上应用在同轴系统中，也可以安装于自由空间中。LBTEK 还可提供其他特殊尺寸、光密度值衰减片定制服务，如有需求请联系技术支持。

示意图/演示视频

通用参数

基片材质 N-BK7	尺寸公差 0.00/-0.25 mm
工作波长 350 nm-1100 nm	厚度 2 mm
通光孔径 >90% CA	厚度公差 ±0.3 mm
OD（avg） 0.2-4.0	平面平整度（@633 nm） λ/2

中性密度滤光片

一、光谱透射率（Transmission）

从物体透过与入射的光通量或光强的比值，按百分比形式，用符号T(λ)表示。

二、光密度（Optical density，OD）

光谱透射率的负对数表示形式，用符号OD(λ)表示。光密度OD(λ)与透射率T(λ)存在如下关系：

OD(λ)=-log₁₀[T(λ)]

T(λ)=10^-OD(λ)

其中，T(λ)是一个介于0和1之间的值。选择光密度值高的ND滤光片，可以为入射光提供低的透射率和高的反射率。例如，如果OD为3的滤光片导致透射率为0.001，则意味着滤光片将光束衰减到入射光功率的0.1％。

三、衰减量（Attenuation）

光谱透射率的分贝（dB）表示形式，用于表征物体对光量的衰减能力，用A(λ)表示。衰减量A(λ)与透射率T(λ)之间存在如下关系：

A(λ)=-10log₁₀[T(λ)]

衰减量A(λ)与光密度OD(λ)之间存在如下关系：

A(λ)=10OD(λ)

例如，衰减量A(λ)为20 dB，则光密度OD(λ)为2，透射率为0.01，则意味着滤光片将光束衰减到入射光功率的1％。

对应参数			LBTEK 中性密度滤光片产品型号表
透射率（T）	光密度（OD）	衰减量（A）	吸收型（400 nm-650 nm）	反射型（350 nm-1100 nm）	连续型（240 nm-1200 nm）	阶跃型（240 nm-1200 nm）
79%	0.1	1 dB			NDFR-25C-2 NDFR-25C-4 NDFR-50C-2 NDFR-50C-4 NDFR-100C-2 NDFR-100C-4	NDFR-50S-1 NDFR-100S-4
63%	0.2	2 dB		NDFR05-02 NDFR10-02 NDFRS20-02		NDFR-50S-1 NDFR-50S-3 NDFR-100S-4
50%	0.3	3 dB	NDFA10-03	NDFR05-03 NDFR10-03 NDFRS20-03		NDFR-50S-1 NDFR-100S-4
40%	0.4	4 dB		NDFR05-04 NDFR10-04 NDFRS20-04		NDFR-50S-1 NDFR-50S-3 NDFR-100S-4
32%	0.5	5 dB	NDFA10-05	NDFR05-05 NDFR10-05 NDFRS20-05		NDFR-50S-1 NDFR-100S-4
25%	0.6	6 dB				NDFR-50S-1 NDFR-50S-3
16%	0.8	8 dB				NDFR-50S-3
10%	1.0	10 dB	NDFA10-10	NDFR05-10 NDFR10-10 NDFRS20-10		NDFR-50S-1 NDFR-50S-3 NDFR-100S-4
1%	2.0	20 dB	NDFA10-20	NDFR05-20 NDFR10-20 NDFRS20-20		NDFR-50S-3 NDFR-100S-4
0.1%	3.0	30 dB	NDFA10-30	NDFR05-30 NDFR10-30 NDFRS20-30		NDFR-50S-3 NDFR-100S-4
0.01%	4.0	40 dB	NDFA10-40	NDFR05-40 NDFR10-40 NDFRS20-40		NDFR-100S-4
0.001%	5.0	50 dB	NDFA10-50
0.0001%	6.0	60 dB	NDFA10-60
0.00001%	7.0	70 dB	NDFA10-70
0.000001%	8.0	80 dB	NDFA10-80

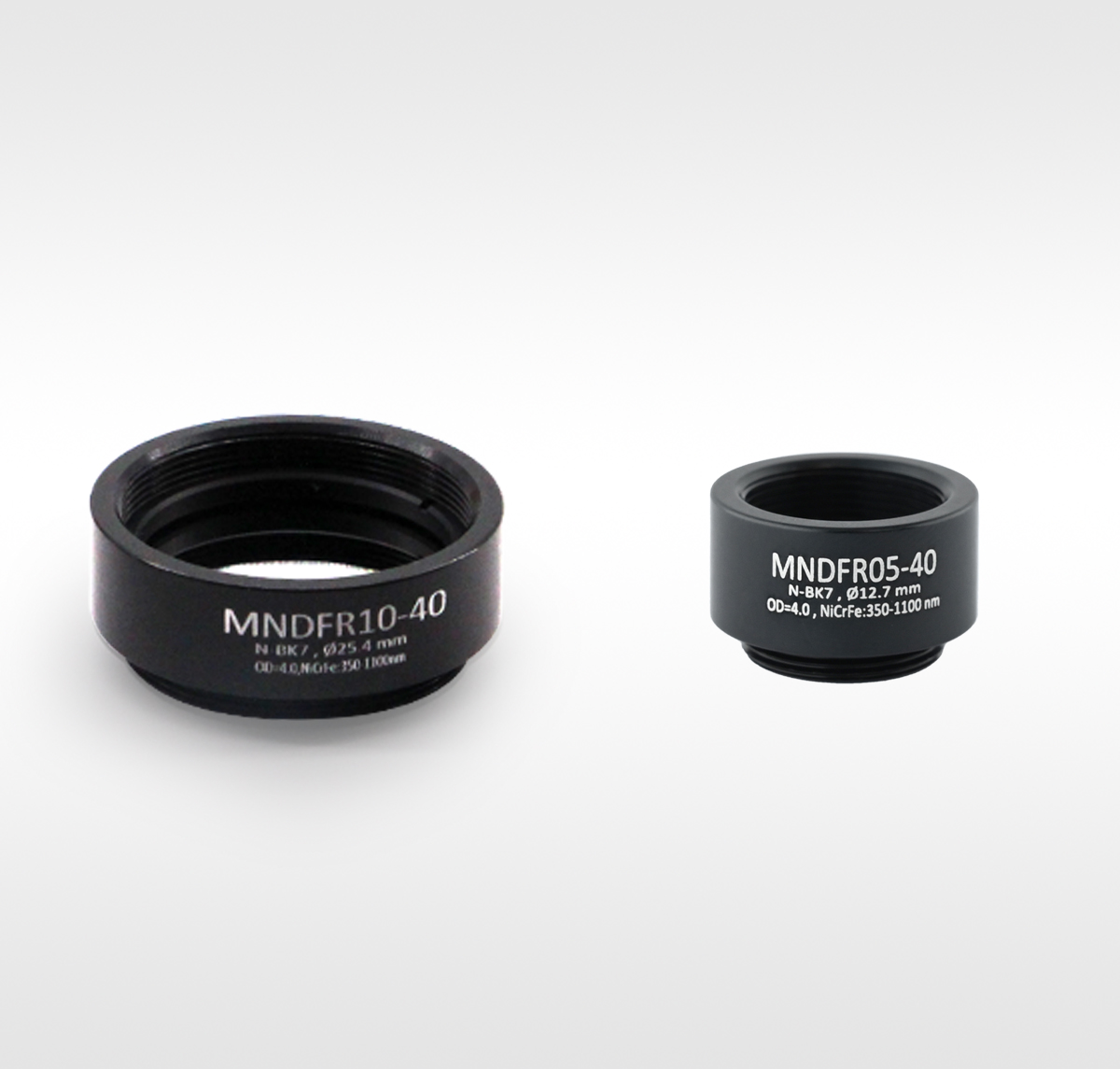

LBTEK 带安装圆形反射型中性密度滤光片组装应用图	① 16 mm同轴安装板CP1605×1	② 带安装圆形反射型中性密度滤光片MNDFR05-40×1
	① 30 mm同轴安装板OPM-12.5AS×1	② 带安装圆形反射型中性密度滤光片MNDFR10-40×1
	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 带安装圆形反射型中性密度滤光片组装应用图	① 旋转调整架AMMR-05A×1	② 带安装圆形反射型中性密度滤光片MNDFR05-40×1
	① 旋转调整架AMMR-1A×1	② 带安装圆形反射型中性密度滤光片MNDFR10-40×1
	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

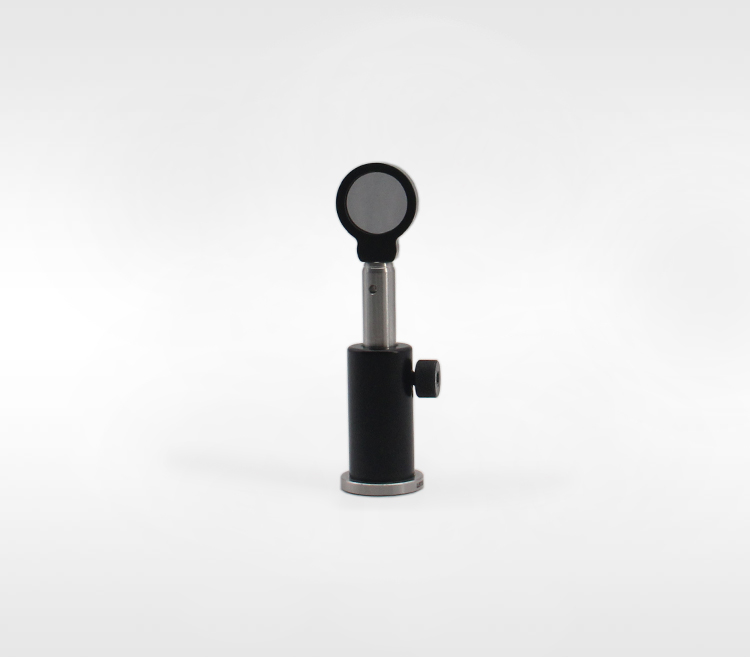

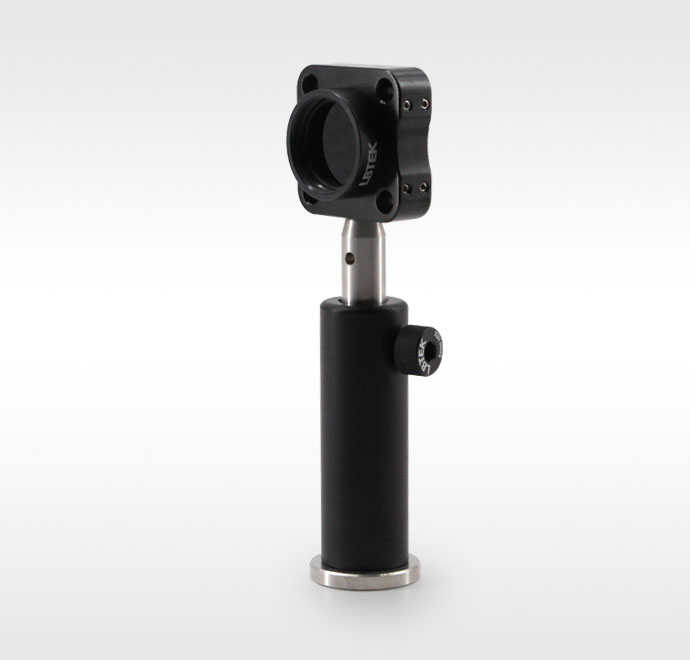

LBTEK 未安装圆形反射型中性密度滤光片组装应用图	① 未安装圆形反射型中性密度滤光片NDFR05-04×1	② 固定式透镜安装架FLF05A×1
	① 未安装圆形反射型中性密度滤光片NDFR10-04×1	② 固定式透镜安装架FLF1A×1
	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 未安装方形反射型中性密度滤光片组装应用图	① 未安装方形反射型中性密度滤光片NDFRS20-04×1	② 固定式夹持安装架FHM1×1
LBTEK 未安装方形反射型中性密度滤光片组装应用图	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

中性密度滤光片应用案例

中性密度滤光片是一种对光强度起衰减作用的光学元件，它在光学系统中的功能与电阻在电路中的功能类似，因而在实际的光学应用中非常广泛。中性密度滤光片广泛应用于光学成像、光谱检测、光纤通讯等领域，不同领域叫法也不一样，所以中性密度滤光片又称中性衰减片、中灰滤镜等，薄膜领域通常称为密度滤光片（neutral density filters，NDF）。

中性密度滤光片应用示意图

为防止探测芯片过曝或造成损伤，以及消除杂散光，实验中常在探测器前放置中性密度滤光片，使激光先经过中性密度滤光片，最终打到探测器的靶面上。示意图中的光电探测器（PD）也可以换成相机（CCD和CMOS），或者是雪崩光电二极管（APD）、光电倍增管（PMT）等。

在安装方式上，可以采用单片安装，也可以多片叠加，或者是转轮安装等。
