直角棱镜反射镜，斜面镀膜，N-BK7，宽带介质膜—

产品说明

用途：偏转光路
宽带介质膜，斜面镀膜
工作波长：400 nm-750 nm、750 nm-1100 nm
光学材质：N-BK7

反射镜用于改变光束出射方向，LBTEK的N-BK7宽带介质反射膜在工作波长范围内反射率大于99%。LBTEK提供多种尺寸的直角棱镜介质膜反射镜。同时LBTEK也提供其他材质和膜系反射镜定制服务。如有定制需求，请联系我们技术支持。

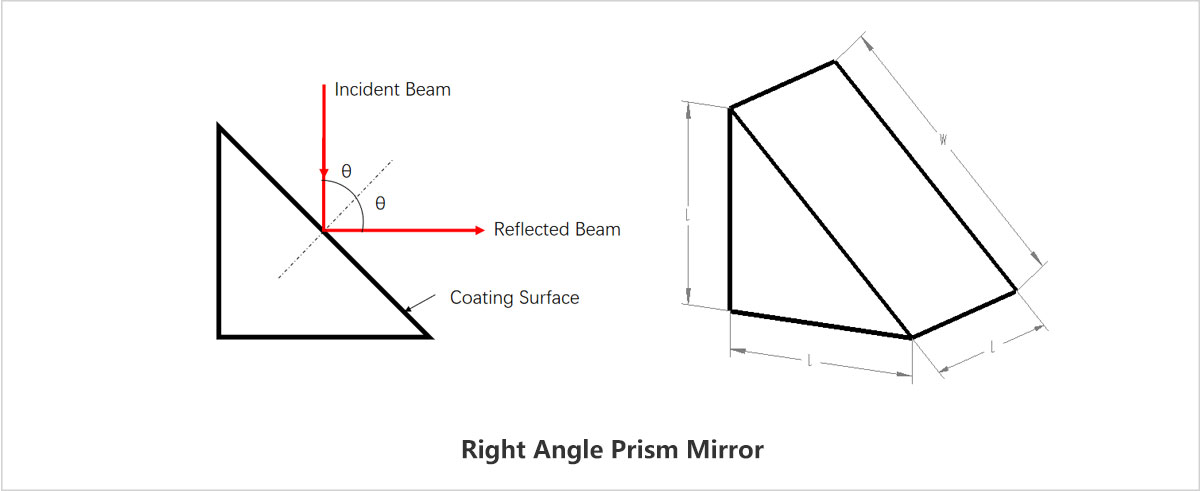

示意图/演示视频

通用参数

光学元件材质 N-BK7	工作波长 400 nm-750 nm 、750 nm-1100 nm
反射率 Ravg>99%（45°入射角）	表面平整度（@633 nm） λ/10
角度公差 ±3 arcmin	表面光洁度（划痕/麻点） 10/5
镀膜斜边镀膜

LBTEK 直角棱镜反射镜通过棱镜安装架架固定使用

① 棱镜安装架 AMP-1L×1

② 直角棱镜反射镜

介质膜反射镜

一、定义

将一系列介电常数有区别的介质周期性叠加在光学基材上，由于不同介电常数的叠加形成禁带，在禁带范围内的光不能传播。而且介质材料为非导体，光在传播过程中不会产生焦耳热，因此，介质膜对光无吸收，在禁带范围内光波只能反射，形成具有高反射率的介质膜反射镜。

图1 介质膜反射镜光路示意图。

二、特点

1、高反射率，特定波长范围内反射率大于99%；

2、材料不吸收；

3、反射波长可设计。

三、介质膜反射镜VS金属膜反射镜

	介质膜反射镜	金属膜反射镜
反射率	>99%	>93%
工作波长	400 nm-750 nm	450 nm-20 μm
材料吸收	无	有
入射角敏感度	高	低
硬度	高	低
成本	高	低

四、说明

反射镜用于改变光束出射方向，LBTEK宽带介质反射膜在工作波长范围内反射率大于99%，且P光和S光反射率均大于99%。采用Borofloat 玻璃做为基底，这种玻璃是一种Schott开发的一种高品质硼硅玻璃，具有很高的表面平整度（S/D:10/5）和良好的光学性能。同时该玻璃具有极低的热膨胀系数(3.25 X 10^-6 K^-1)、高抗热冲击性(90℃时热导率1.2W/(m*k)^-1)以及良好的耐高温特性(大于10小时使用最高工作温度：450℃)。

LBTEK介质膜反射镜均精细加工、严格管控质量，保证以合理的价格为用户提供高质量的产品。

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	工作波长	尺寸	通光孔径	单价	发货日期
RAP110-A	400 nm-750 nm	10.0 mm×10.0 mm×10.0 mm	70% L x W	￥770	当天	加入购物车
RAP125-A	400 nm-750 nm	25.0 mm×25.0 mm×25.0 mm	70% L x W	￥1098	当天	加入购物车
RAP105-B	750 nm-1100 nm	5.0 mm×5.0 mm×5.0 mm	70% L x W	￥660	当天	加入购物车
RAP110-B	750 nm-1100 nm	10.0 mm×10.0 mm×10.0 mm	70% L x W	￥793	当天	加入购物车
RAP105-A	400 nm-750 nm	5.0 mm×5.0 mm×5.0 mm	70% L x W	￥647	当天	加入购物车
RAP112-A	400 nm-750 nm	12.5 mm×12.5 mm×12.5 mm	70% L x W	￥877	当天	加入购物车
RAP112-B	750 nm-1100 nm	12.5 mm×12.5 mm×12.5 mm	70% L x W	￥903	当天	加入购物车
RAP120-A	400 nm-750 nm	20.0 mm×20.0 mm×20.0 mm	70% L x W	￥968	当天	加入购物车
RAP120-B	750 nm-1100 nm	20.0 mm×20.0 mm×20.0 mm	70% L x W	￥987	当天	加入购物车
RAP125-B	750 nm-1100 nm	25.0 mm×25.0 mm×25.0 mm	70% L x W	￥1120	当天	加入购物车
