金属膜凹面反射镜，银膜：480 nm-20.0 μm—

产品说明

光学材质：Borofloat玻璃
二氧化硅保护层
工作波长：480 nm-20 μm
光束汇聚，准直，收集及成像

镀金属膜凹面反射镜非常适用于宽谱光源光束汇聚或准直，光束收集，其在宽谱范围内具有较高的反射率。光束在金属膜表面反射，不会带来色差。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。 LBTEK提供镀铝膜、银膜和金膜三种金属膜反射镜。我们的反射镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。如需定制金属反射镜，请联系LBTEK技术支持。

示意图/演示视频

通用参数

光学元件材质 Borofloat玻璃	直径公差 +0.0/-0.15 mm
通光孔径 90% CA	工作波长 480 nm-20.0 μm
反射率 Ravg>96%	表面光洁度（划痕/麻点） 40/20
表面平整度（@633 nm） λ/4

金属膜反射镜

一、定义

金属材料一般为晶粒聚集体，无规则取向的小晶体构成，光不能在金属内部传播，只能在金属表面传播，但由于金属材料为导体，光在传播过程中会产生焦耳热，损耗小部分光能，因此，在基材上镀金属膜能做成金属膜反射镜，但金属对光有吸收，反射率比介质膜反射镜低。

图1 金属膜反射镜光路示意图。

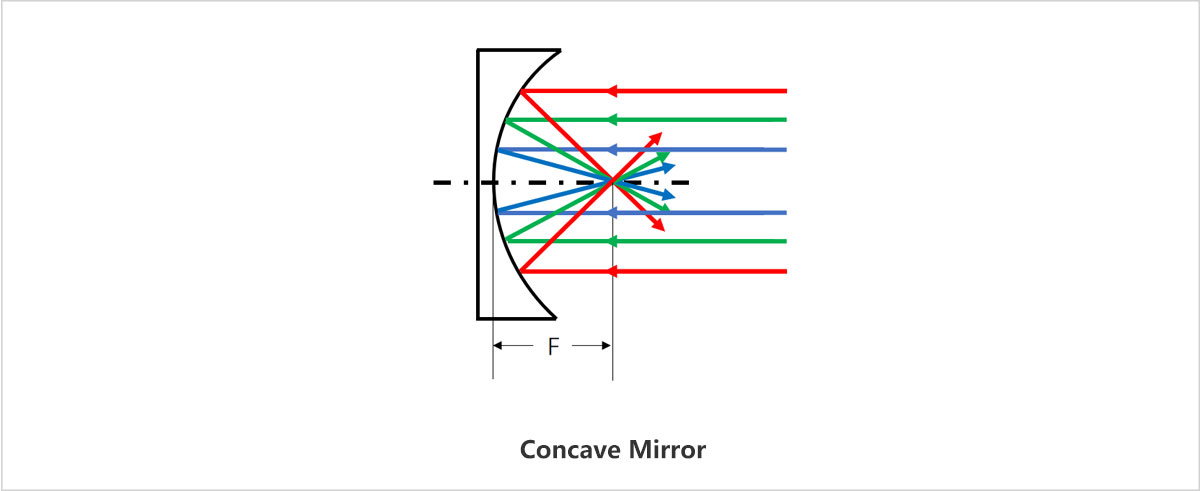

图2 金属膜凹面反射镜光路示意图。

二、特点

1、任意入射角度；

2、工作波长:450 nm-20 μm；

3、较高的反射率。

三、介质膜反射镜VS金属膜反射镜

	介质膜反射镜	金属膜反射镜
反射率	>99%	>93%
工作波长	400 nm-750 nm	480 nm-20 μm
材料吸收	无	有
入射角敏感度	高	低
硬度	高	低
成本	高	低

四、说明

镀金属膜反射镜非常适用于宽谱光学系统中（工作波长450 nm-20 μm ），在宽谱范围内具有较高的反射率。由于金属膜的硬度低、容易划伤且在高湿度环境中很容易被氧化变色或脱落，针对这些缺点，LBTEK在镀金属膜反射镜的表面会增镀一层二氧化硅保护膜，隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。

LBTEK金属膜反射镜均精细加工、严格管控质量，保证以合理的价格为用户提供高质量的产品。

① Ø12.7 mm标准O型二维调整架 AMM-05B×1	② Ø12.7 mm反射镜
① Ø25.4 mm标准O型二维调整架 AMM-1B×1	② Ø25.4 mm反射镜
① Ø50.8 mm标准O型二维调整架 AMM-2B×1	② Ø50.8 mm反射镜

LBTEK 反射镜通过反射镜镜架固定使用

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	光学元件材质	直径	中心厚度	通光孔径	焦距	单价	发货日期
CM05-F12.5-AG	Borofloat 33	12.7 mm	2.36 mm	80% CA	-12.5 mm	￥297	当天	加入购物车
CM05-F100-AG	Borofloat 33	12.7 mm	3.08 mm	80% CA	-100 mm	￥345	当天	加入购物车
CM20-F150-AG	Borofloat 33	50.8 mm	9 mm	80% CA	-150.0 mm	￥896	当天	加入购物车
CM05-F25-AG	Borofloat 33	12.7 mm	2.78 mm	80% CA	-25.0 mm	￥297	当天	加入购物车
CM05-F50-AG	Borofloat 33	12.7 mm	2.98 mm	80% CA	-50.0 mm	￥297	当天	加入购物车
CM05-F250-AG	Borofloat 33	12.7 mm	3.14 mm	80% CA	-250.0 mm	￥345	当天	加入购物车
CM10-F25-AG	Borofloat 33	25.4 mm	4.71 mm	80% CA	-25.0 mm	￥459	当天	加入购物车
CM10-F50-AG	Borofloat 33	25.4 mm	5.54 mm	80% CA	-50.0 mm	￥453	当天	加入购物车
CM10-F100-AG	Borofloat 33	25.4 mm	5.95 mm	80% CA	-100.0 mm	￥459	当天	加入购物车
CM10-F250-AG	Borofloat 33	25.4 mm	6.19 mm	80% CA	-250.0 mm	￥459	当天	加入购物车
CM10-F500-AG	Borofloat 33	25.4 mm	6.27 mm	80% CA	-500.0 mm	￥459	当天	加入购物车
