LBTEK同轴分束立方安装座CM-3常用于安装偏振分束立方和非偏振分束立方，也可用于直角棱镜的安装。立方体结构，侧面兼容30 mm同轴系统，中心带SM1螺纹贯穿孔，底部M4螺纹孔可以连接光学接杆，顶部刻有产品型号及白色框，已安装的产品信息可用铅笔写在白色框内，便于分辨。可直接安装25.4 mm的分束立方，且保证分束立方中心与SM1螺纹孔中心对齐。分束立方转接件保证安装的5 mm、10 mm、12.7 mm、20 mm分束立方体的中心与SM1螺纹孔中心对齐。附带的底板上的台阶用于安装定位，三角形压板将分束立方或分束立方转接件紧固底板上，三角形压板下方粘贴的绒布可以保护光学件，同时增大摩擦力避免安装的光学件滑动。注意，压板锁紧螺丝的拧紧力不要过大以免损坏光学元件。
|
材质
6061-T6 铝合金
|
适用光学元件
5 mm、10 mm、12.7 mm、20 mm和25.4 mm分束立方
|
|
表面处理
黑色阳极氧化
|
螺纹规格
四周SM1内螺纹
|
|
① 同轴分束立方安装座CM-3×1 |
② 分束立方转接件CC-5×1 |
③ 非偏振分束立方BS1055-A×1 |
LBTEK同轴分束立方安装座CM-3常用于安装立方体光学件，也可用于直角棱镜的安装。立方体结构，侧面兼容30 mm同轴系统，且带SM1螺纹贯穿孔，底部M4螺纹孔可以接杆相连，顶部刻有产品型号及白色框，已安装的产品信息可用铅笔写在白色框内，便于分辨。可直接安装25.4 mm的分束立方，且保证分束立方中心与SM1螺纹孔中心对齐。分束立方转接件保证安装的5 mm、10 mm、12.7 mm、20 mm分束立方体的中心与SM1螺纹孔中心对齐。附带的底板上的台阶用于定位，三角形压板将分束立方或分束立方转接件紧固底板上。四颗内六角沉头螺钉用于安装底座和外框体。
CM-3侧面带有SM1螺纹贯穿孔，可使用SM1-C2保护端盖封闭起来，用来保护光学元件，防止灰尘、杂散光进入，侧面表面M3螺纹孔，用于连接Ø6 mm同轴接杆，兼容30 mm同轴系统，底部带M4螺纹孔，可以与光学接杆连接。安装的产品信息可用铅笔写在顶部白框内，便于分辨。另需注意，请使用LBTEK附送的专用六角扳手，紧固四颗黑色六角沉头螺丝。使用其他扳手，尤其是球头端的六角扳手，有可能造成六角孔滑丝，使用时固定住内置件即可无需过度用力拧紧，且建议定期更换该沉头螺钉规格为M2.5x6沉头内六角螺钉。
| 产品型号 | 材质 | 表面处理 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
CM-3 | 6061-T6 铝合金 | 黑色阳极氧化 | ￥692 | 当天 |
|
加入购物车 |

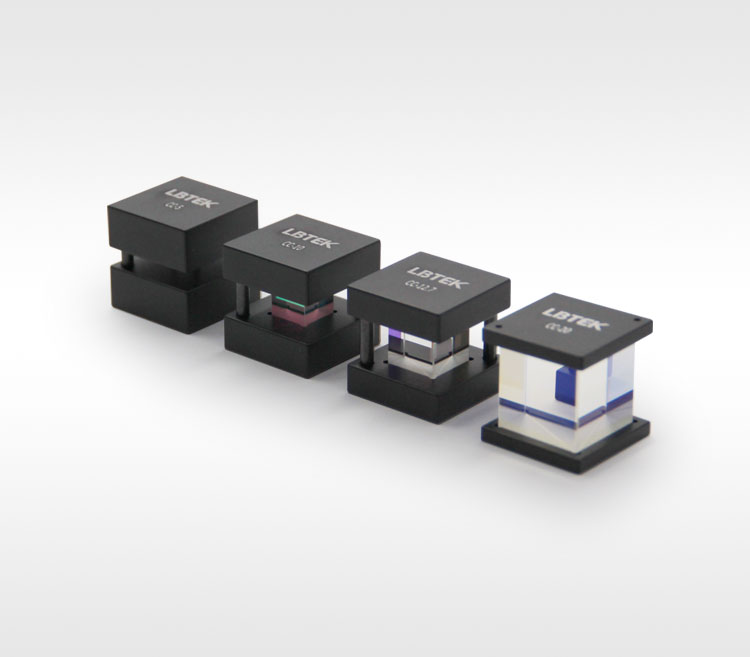

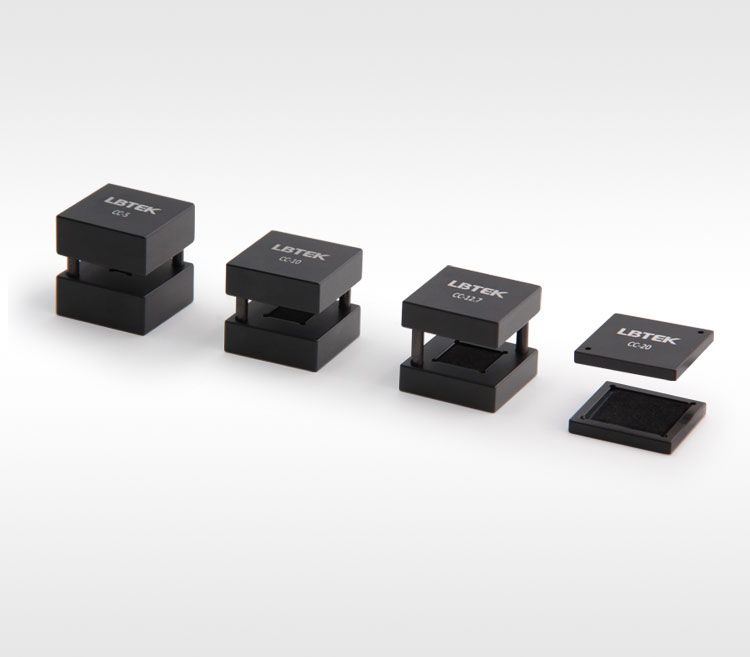

LBTEK分束立方转接件侧面都可以作为入射面，其通光孔径大于整个区域的80%。转接件分为上下两部分，每部分的内侧均有固定尺寸的方形凹槽且粘贴绒布，用于安装特定尺寸的分束立方，分束立方夹在上下两部分中间，组成一个25.4 mm的立方体，可固定于30 mm同轴分束立方安装座CM-3中。
| 产品型号 | 适用分束立方边长 | 表面处理 | 材质 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
CC-5 | 5 mm | 黑色阳极氧化 | 6061-T6 铝合金 | ￥163 | 当天 |
|
加入购物车 | |
|
|
CC-10 | 10 mm | 黑色阳极氧化 | 6061-T6 铝合金 | ￥163 | 当天 |
|
加入购物车 | |
|
|
CC-12.7 | 12.7 mm | 黑色阳极氧化 | 6061-T6 铝合金 | ￥163 | 当天 |
|
加入购物车 | |
|
|
CC-20 | 20 mm | 黑色阳极氧化 | 6061-T6 铝合金 | ￥152 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
