LBTEK 1英寸的真空系列光学调整架用于安装直径25.4 mm的光学元件，可左、右手系安装。光学元件通过挠性弹片和固定螺丝固定，也可通过卡环固定。M6×0.25的精密调节器可以为调整架提供±4°的角度调节范围。VSS系列采用独特真空结构设计，在23℃的环境下，可拆包后直接应用于10^(-6) Torr的真空环境，若要应用于10^(-6) Torr~10^(-9) Torr的真空环境，建议在放入产品前110℃烘烤5小时除去产品附着的油脂以及水分。注：VSS产品在出厂前均进行了烘烤，颜色会有不同程度的淡黄，该外观属于正常现象，不影响真空使用。该系列产品使用时避免触碰带油脂或者水分的物体。
|
材质
不锈钢（316L）
|
表面处理
喷砂
|
|
调节器规格
M6×0.25
|
兼容应用
真空环境
|
|
颜色
淡黄
|
| LBTEK 1英寸真空兼容不锈钢光学调整架组装应用图 |
① M6真空兼容螺钉VSS-SCSM6-16×1 |
② 1英寸真空不锈钢镜架 VSS-MT-AM1T2×1 |
| ③ 316L不锈钢真空兼容接杆 VSS-MT-OP50×1 | ④ 真空兼容无空隙挠性压块 VSS-MT-PHC25×1 | |
| ⑤ 真空兼容垫片 VSS-FG-M6×1 |
⑥ 1英寸光学元件×1 |

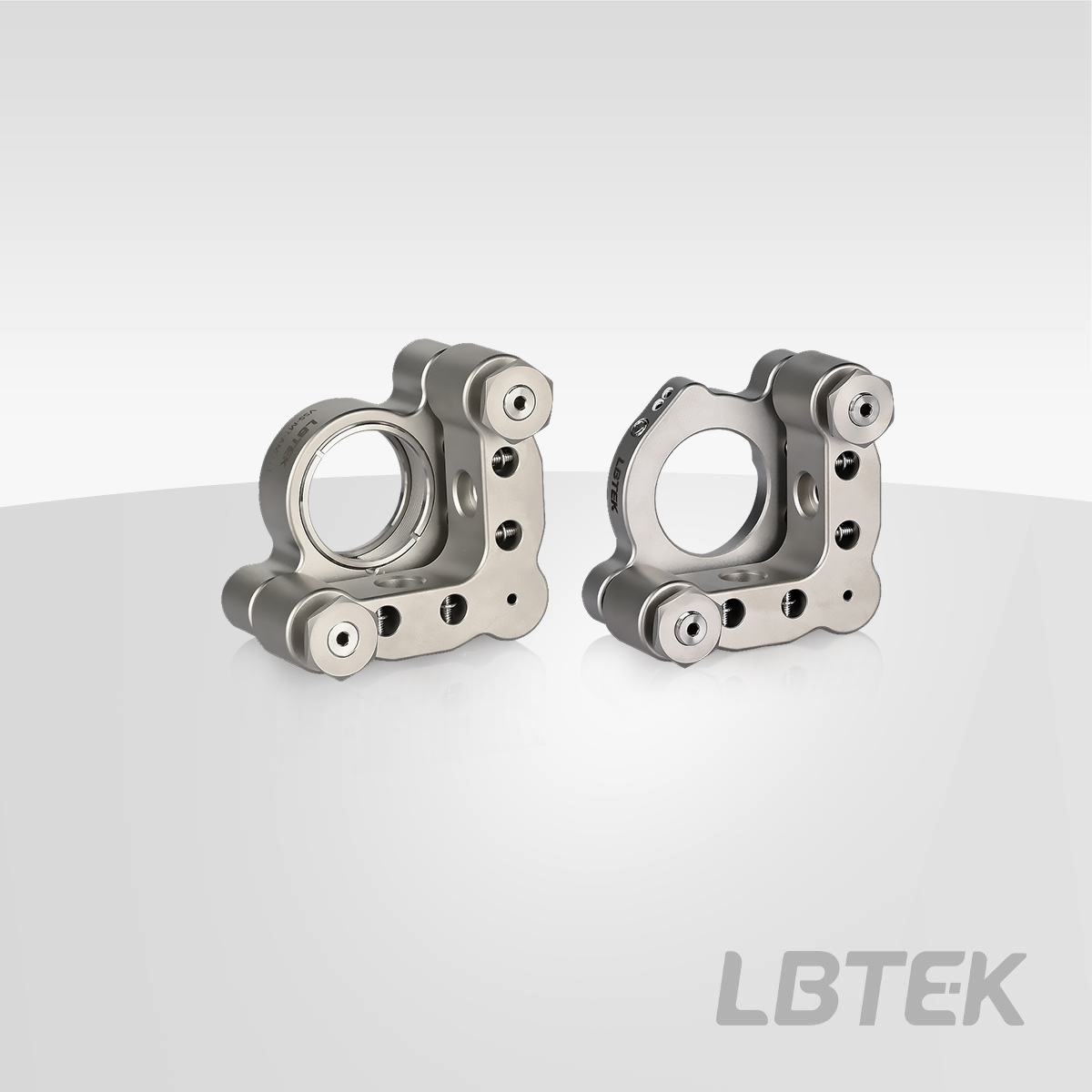

LBTEK 1英寸不锈钢镜架，用于安装直径25.4 mm的光学元件，带3个无旋钮的M6×0.25精密调节器。两种光学元件低变形固定方式可选，VSS-MT-AM1S4为挠性弹片和固定螺丝固定光学元件，光学元件最小厚度为2 mm；VSS-MT-AM1T2为卡环直接固定光学元件，购买镜架直接附送2个不锈钢卡环，且卡环固定式光学元件最厚不超过8 mm。3个无旋钮的M6×0.25精密调节器，通过六角扳手可调节光学元件俯仰、偏摆。光学调整架侧面有M4沉头安装孔，购买LBTEK不锈钢镜架附送真空内六角超薄头螺丝（带通气孔）以及内六角扳手。

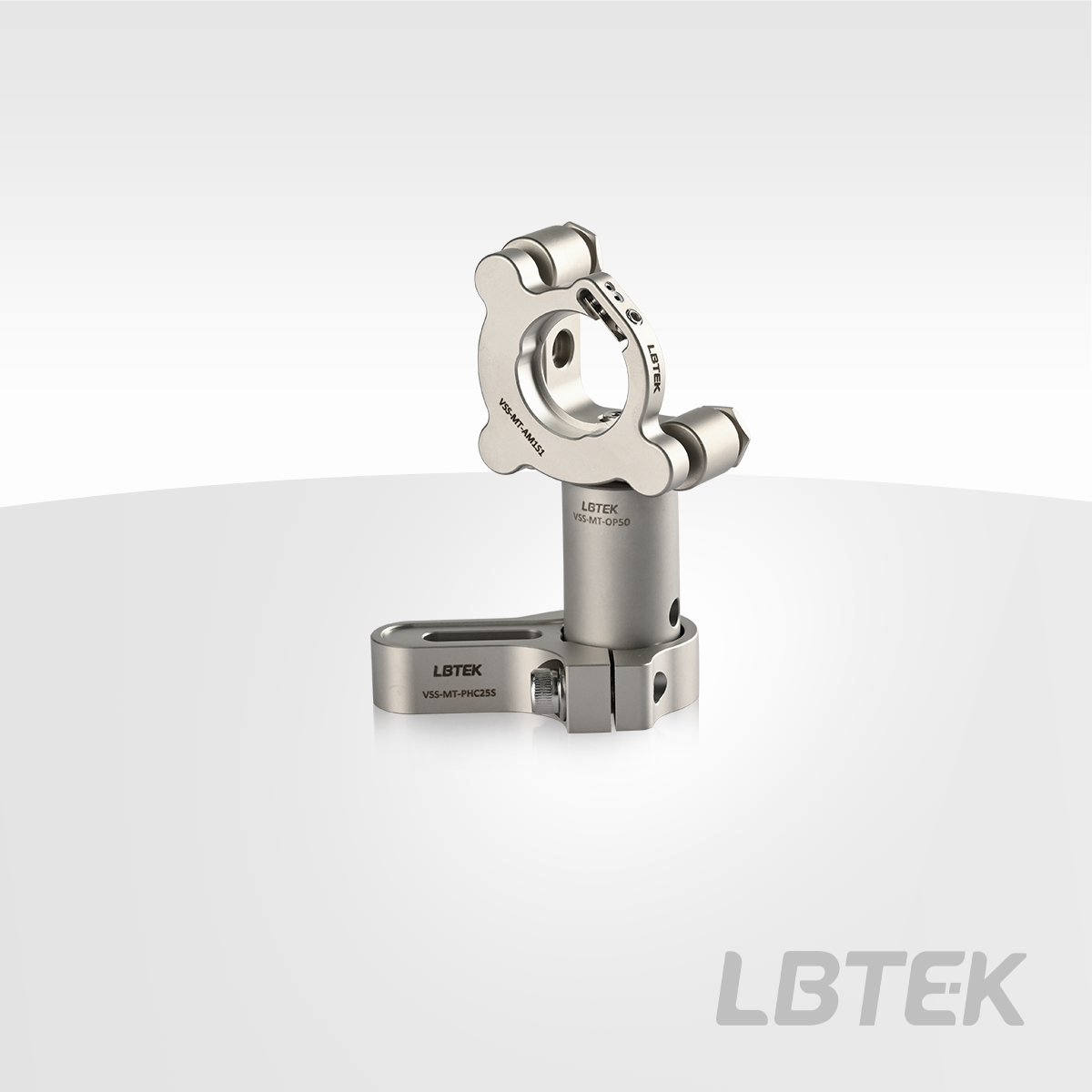

1英寸真空镜架搭配真空接杆接杆和真空无空隙压块使用
| 产品型号 | 光学元件固定方式 | 调节器规格/数量 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
VSS-MT-AM1S4 | 挠性弹片固定 | 无旋钮M6×0.25精密调节器/3个 | ￥1570 | 8周 |
|
加入购物车 | |
|
|
VSS-MT-AM1T2 | 卡环固定 | 无旋钮M6×0.25精密调节器/3个 | ￥1919 | 8周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
