吸收型中性密度滤光片，增透膜：1100-1700 nm—

产品说明

增透膜：1100 nm-1700 nm
低功率应用
OD: 0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1、1.3、1.5、2、3、4

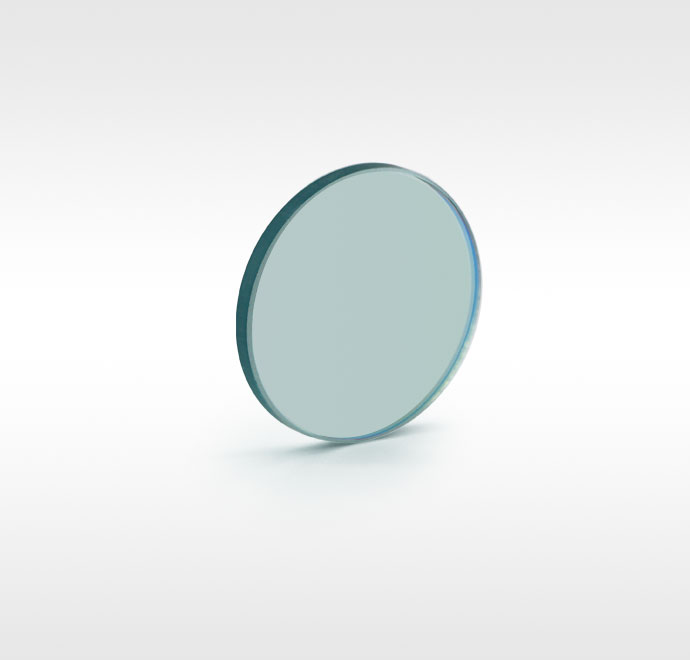

LBTEK镀1100 nm-1700 nm增透膜吸收型中性密度衰减片的光密度（OD）为0.1-4.0，增透膜可以有效减小反射光能量。LBTKE衰减片尺寸为圆形Ø25.4 mm，厚度与材料和光密度（OD）相关，Ø25.4 mm可以安装在螺纹套筒上、也可以安装在30 mm同轴安装板（OPM-12.5BS）上应用于LBTEK的同轴系统中，我们也提供其他安装方式的光机械件。LBTEK还可提供其他特殊尺寸，光密度值衰减片定制服务，如有需求请联系技术支持。

示意图/演示视频

通用参数

表面平整度（@633 nm） λ/4	通光孔径＞90% CA
表面光洁度（划痕/麻点） 60/40	平行度＜10 arcsec

中性密度滤光片应用案例

中性密度滤光片是一种对光强度起衰减作用的光学元件，它在光学系统中的功能与电阻在电路中的功能类似，因而在实际的光学应用中非常广泛。中性密度滤光片广泛应用于光学成像、光谱检测、光纤通讯等领域，不同领域叫法也不一样，所以中性密度滤光片又称中性衰减片、中灰滤镜等，薄膜领域通常称为密度滤光片（neutral density filters，NDF）。

中性密度滤光片应用示意图

为防止探测芯片过曝或造成损伤，以及消除杂散光，实验中常在探测器前放置中性密度滤光片，使激光先经过中性密度滤光片，最终打到探测器的靶面上。示意图中的光电探测器（PD）也可以换成相机（CCD和CMOS），或者是雪崩光电二极管（APD）、光电倍增管（PMT）等。

在安装方式上，可以采用单片安装，也可以多片叠加，或者是转轮安装等。

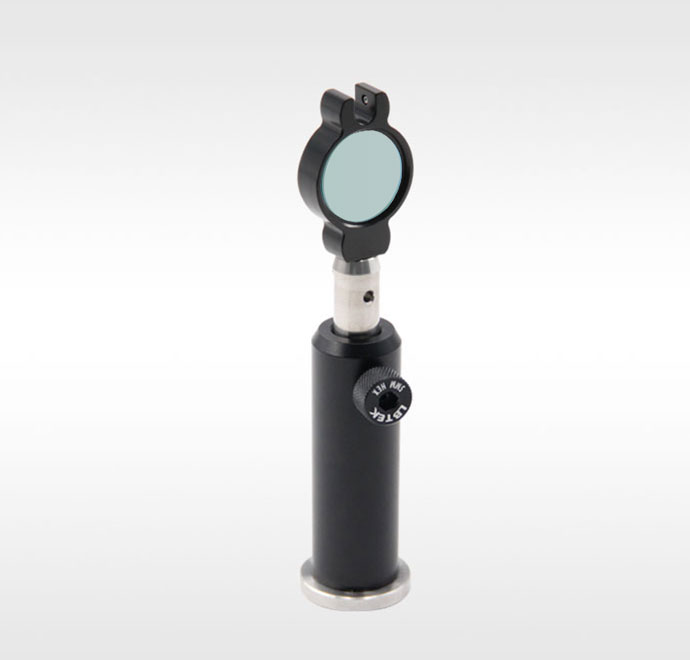

LBTEK 吸收型中性密度滤光片组装应用图	① 紧凑型 30 mm同轴安装板OPM-9BS×1	② 吸收型中性密度滤光片NDFA10-10×1
LBTEK 吸收型中性密度滤光片组装应用图	③ SM1卡环SM1R×1	④ 卡环扳手OWR-1A×1

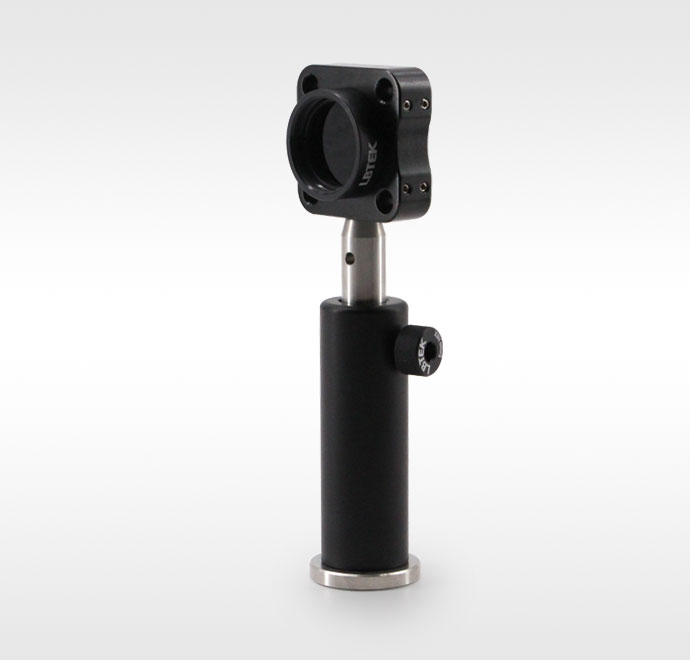

LBTEK 吸收型中性密度滤光片组装应用图	① 固定式透镜安装架板FLF1×1	② 吸收型中性密度滤光片NDFA10-10×1
LBTEK 吸收型中性密度滤光片组装应用图	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

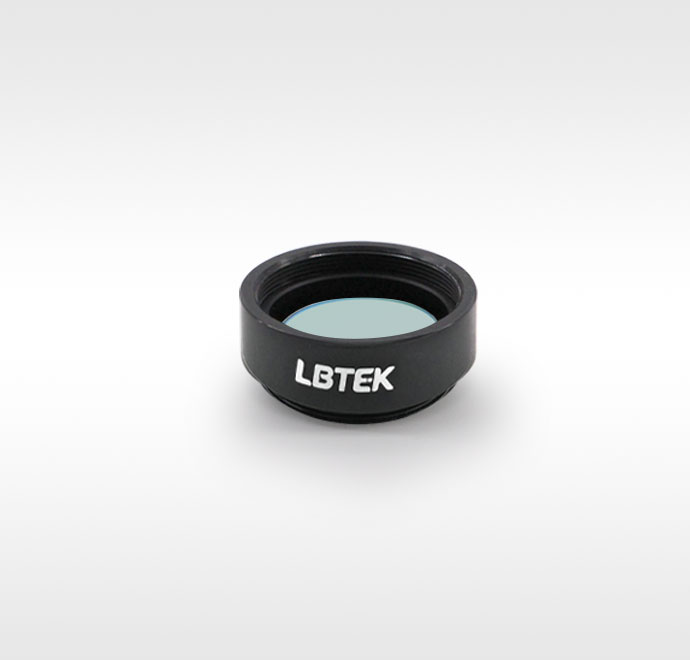

LBTEK 吸收型中性密度滤光片组装应用图	① 紧凑型 30 mm同轴安装板OPM-12.5BS×1	② 吸收型中性密度滤光片MNDFA10-10×1
LBTEK 吸收型中性密度滤光片组装应用图	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

中性密度滤光片

1. 光谱透射率（Transmission）

从物体透过与入射的光通量或光强的比值，按百分比形式，用符号T(λ)表示。

2. 光密度（Optical density，OD）

光谱透射率的负对数表示形式，用符号OD(λ)表示。光密度OD(λ)与透射率T(λ)存在如下关系：

OD(λ)=-log₁₀[T(λ)]

T(λ)=10^-OD(λ)

其中，T(λ)是一个介于0和1之间的值。选择光密度值高的ND滤光片，可以为入射光提供低的透射率和高的反射率。例如，如果OD为3的滤光片导致透射率为0.001，则意味着滤光片将光束衰减到入射光功率的0.1％。

3. 衰减量（Attenuation）

光谱透射率的分贝（dB）表示形式，用于表征物体对光量的衰减能力，用A(λ)表示。衰减量A(λ)与透射率T(λ)之间存在如下关系：

A(λ)=-10log₁₀[T(λ)]

衰减量A(λ)与光密度OD(λ)之间存在如下关系：

A(λ)=10OD(λ)

例如，衰减量A(λ)为20 dB，则光密度OD(λ)为2，透射率为0.01，则意味着滤光片将光束衰减到入射光功率的1％。

对应参数			LBTEK中性密度滤光片产品型号表
透射率（T）	光密度（OD）	衰减量（A）	吸收型（400 nm-650 nm）	反射型（350 nm-1100 nm）	连续型（240 nm-1200 nm）	阶跃型（240 nm-1200 nm）
79%	0.1	1 dB	NDFA10-01 NDFAS20-01 NDFA10-01-A/B/C		NDFR-25C-2 NDFR-25C-4 NDFR-50C-2 NDFR-50C-4 NDFR-100C-2 NDFR-100C-4	NDFR-50S-1 NDFR-100S-4
63%	0.2	2 dB	NDFA10-02 NDFAS20-02 NDFA10-02-A/B/C	NDFR10-02		NDFR-50S-1 NDFR-50S-3 NDFR-100S-4
50%	0.3	3 dB	NDFA10-03 NDFAS20-03 NDFA10-03-A/B/C	NDFR10-03		NDFR-50S-1 NDFR-100S-4
40%	0.4	4 dB	NDFA10-04 NDFAS20-04 NDFA10-04-A/B/C	NDFR10-04		NDFR-50S-1 NDFR-50S-3 NDFR-100S-4
32%	0.5	5 dB	NDFA10-05 NDFAS20-05 NDFA10-05-A/B/C	NDFR10-05		NDFR-50S-1 NDFR-100S-4
25%	0.6	6 dB	NDFA10-06 NDFAS20-06 NDFA10-06-A/B/C			NDFR-50S-1 NDFR-50S-3
20%	0.7	7 dB	NDFA10-07 NDFAS20-07 NDFA10-07-A/B/C
16%	0.8	8 dB	NDFA10-08 NDFAS20-08 NDFA10-08-A/B/C			NDFR-50S-3
13%	0.9	9 dB	NDFA10-09 NDFAS20-09 NDFA10-09-A/B/C
10%	1.0	10 dB	NDFA10-10 NDFAS20-10 NDFA10-10-A/B/C	NDFR10-10		NDFR-50S-1 NDFR-50S-3 NDFR-100S-4
5%	1.3	13 dB	NDFA10-13 NDFAS20-13 NDFA10-13-A/B/C
3%	1.5	15 dB	NDFA10-15 NDFAS20-15 NDFA10-15-A/B/C
1%	2.0	20 dB	NDFA10-20 NDFAS20-20 NDFA10-20-A/B/C	NDFR10-20		NDFR-50S-3 NDFR-100S-4
0.1%	3.0	30 dB	NDFA10-30 NDFAS20-30 NDFA10-30-A/B/C	NDFR10-30		NDFR-50S-3 NDFR-100S-4
0.01%	4.0	40 dB	NDFA10-40 NDFAS20-40 NDFA10-40-A/B/C	NDFR10-40		NDFR-100S-4
0.001%	5.0	50 dB	NDFA10-50 NDFAS20-50 NDFA10-50-A/B
0.0001%	6.0	60 dB	NDFA10-60 NDFAS20-60 NDFA10-60-A/B
0.00001%	7.0	70 dB	NDFA10-70
0.000001%	8.0	80 dB	NDFA10-80
