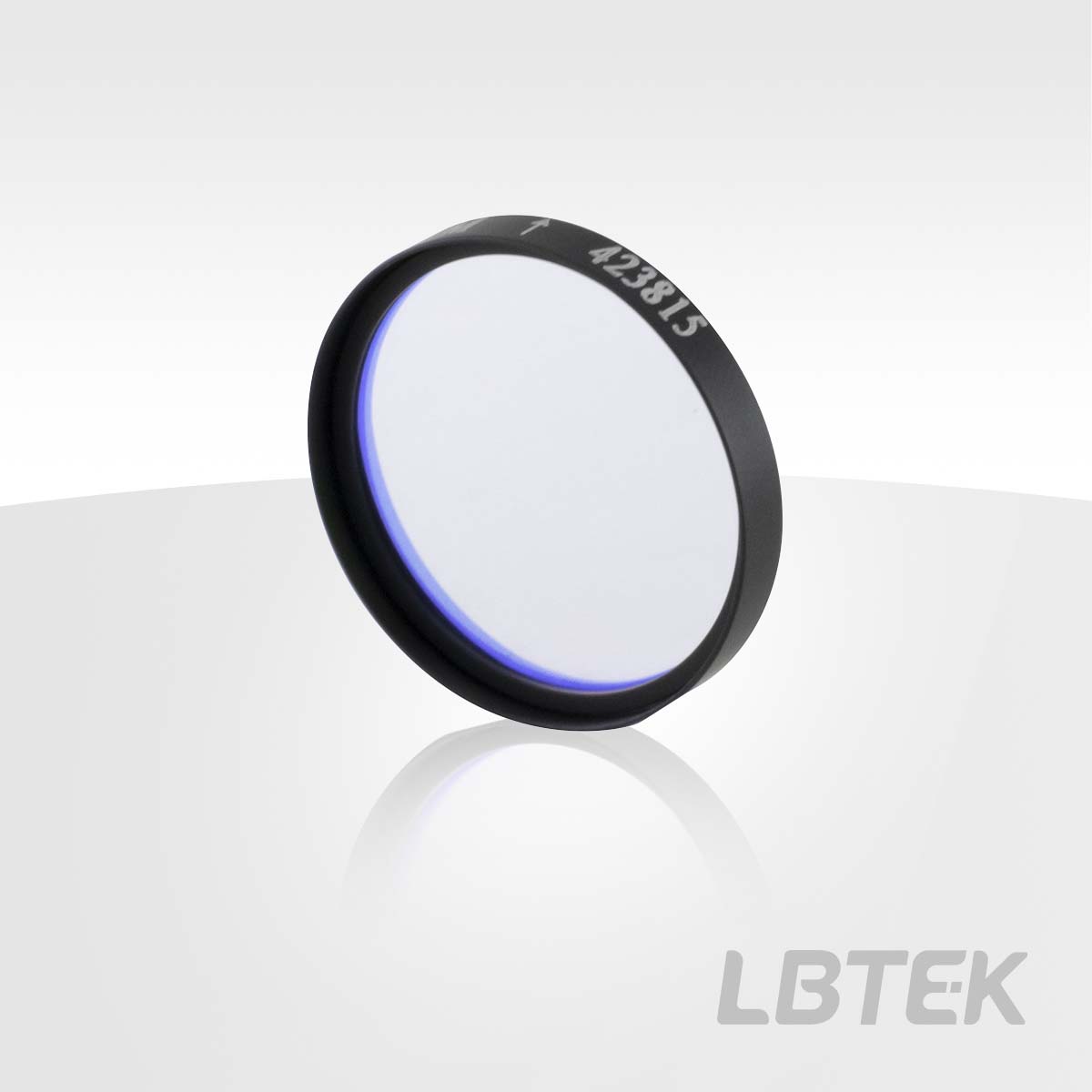

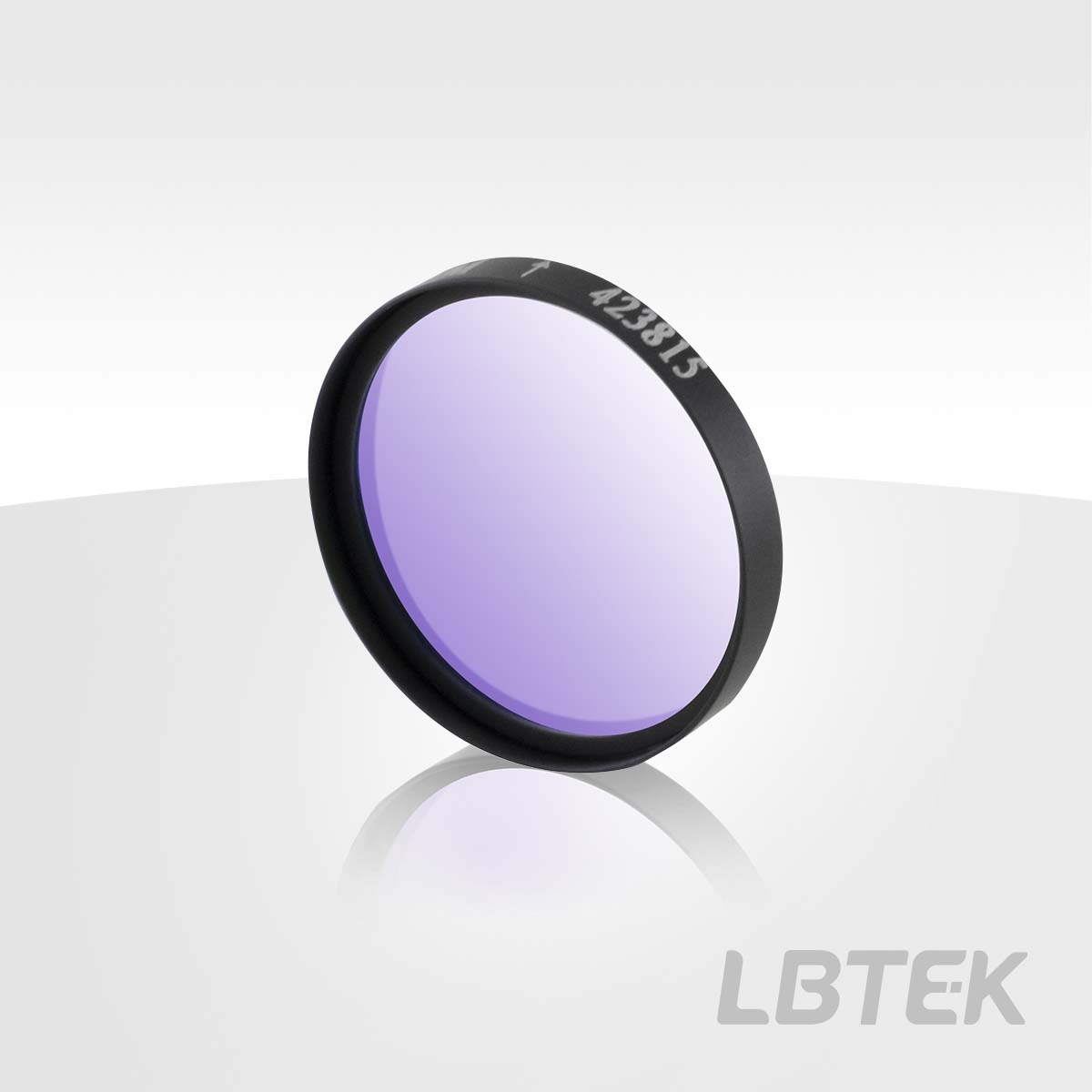

高性能带通滤光片—

产品说明

外径25.0 mm，带机械卡环
环境耐受性高，使用寿命长
FWHM：10 nm，25 nm，50 nm
中心波长：365 nm-1064 nm
阻带光密度：OD5，OD6

LBTEK提供直径为25 mm，带机械卡环的CHROMA高性能带通滤光片。带通滤光片只有中心波长可以完整透过，阻带范围光密度高达OD5，OD6。LBTEK提供的CHROMA高性能带通滤光片采用磁控溅射镀膜工艺，具有高透过率、高截止深度和高陡度的特点，在荧光成像等对信噪比要求高的应用中，使用高性能带通滤光片可有效的阻挡杂散光以降低背景噪声，同时有效的透射样品本身的荧光以最大化的收集有效信号，获得更好的成像效果。

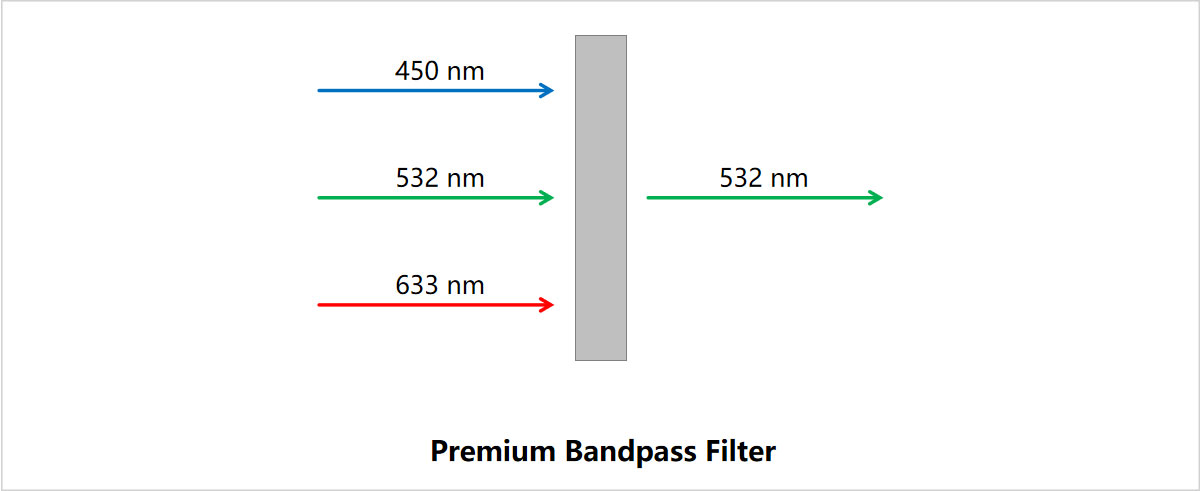

示意图/演示视频

通用参数

直径 Ø25.0 mm	厚度 3.5 mm
通光孔径 Ø22.0 mm	基底材质紫外熔融石英
透射波前差（@633 nm） λ	表面光洁度（划痕/麻点） 60/40

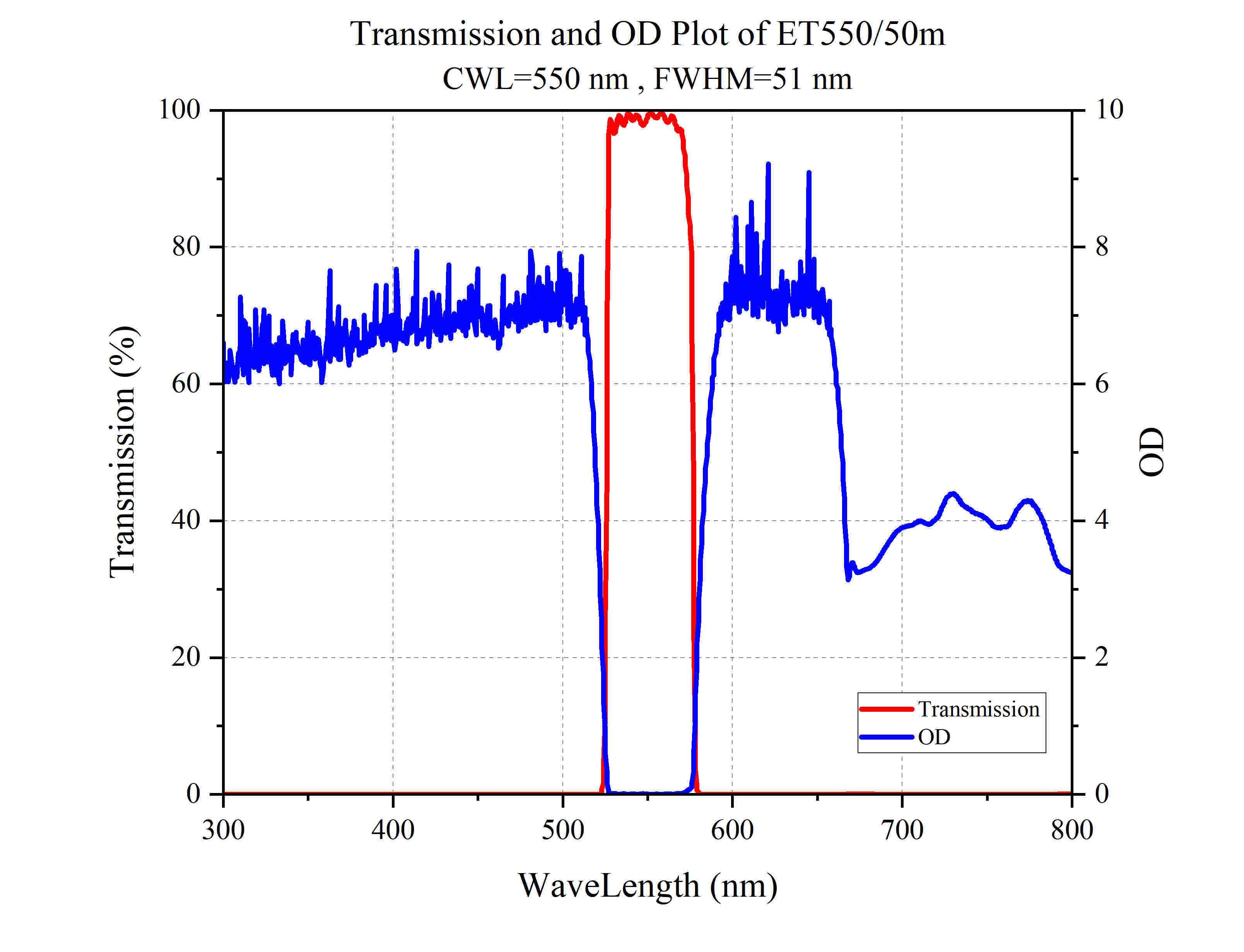

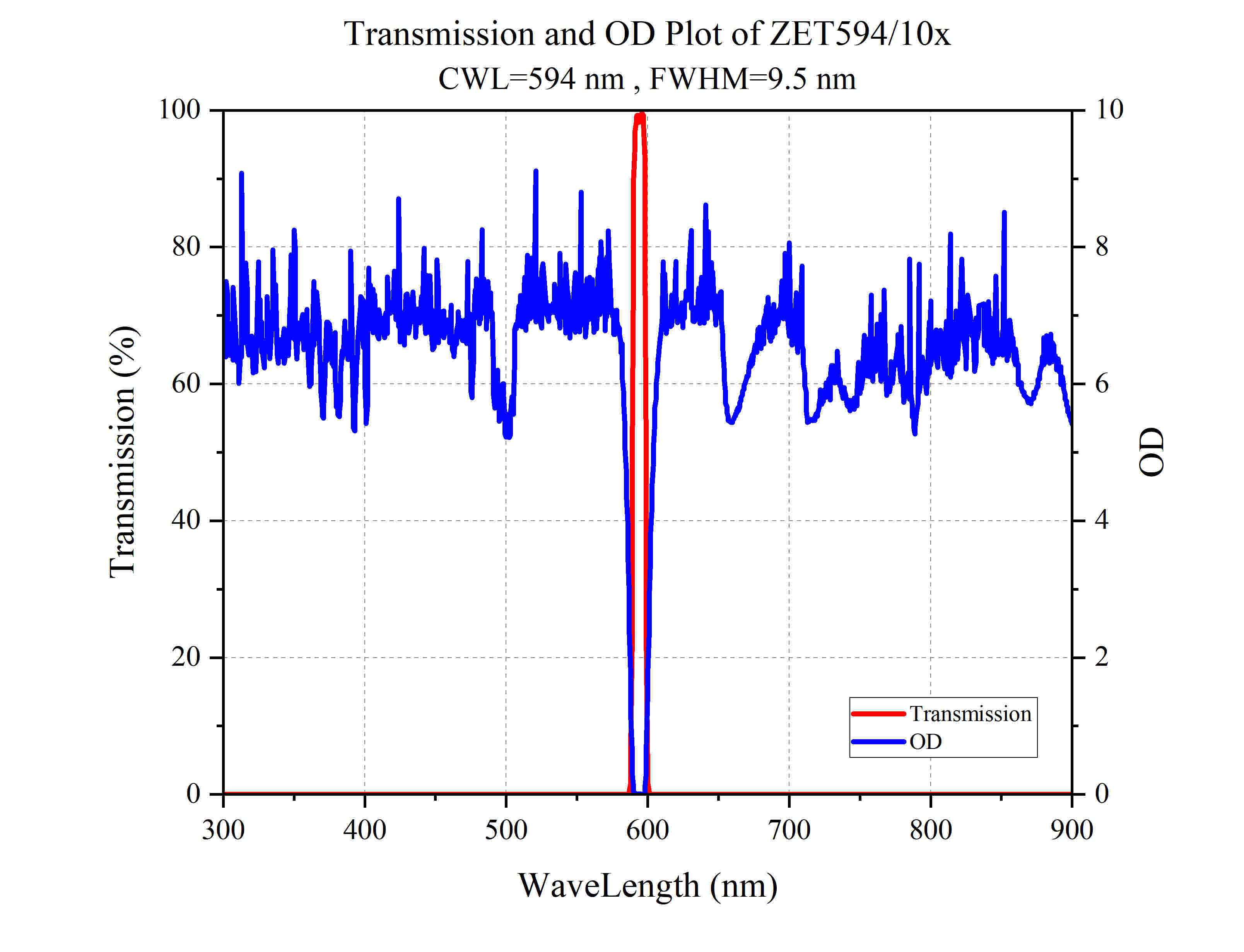

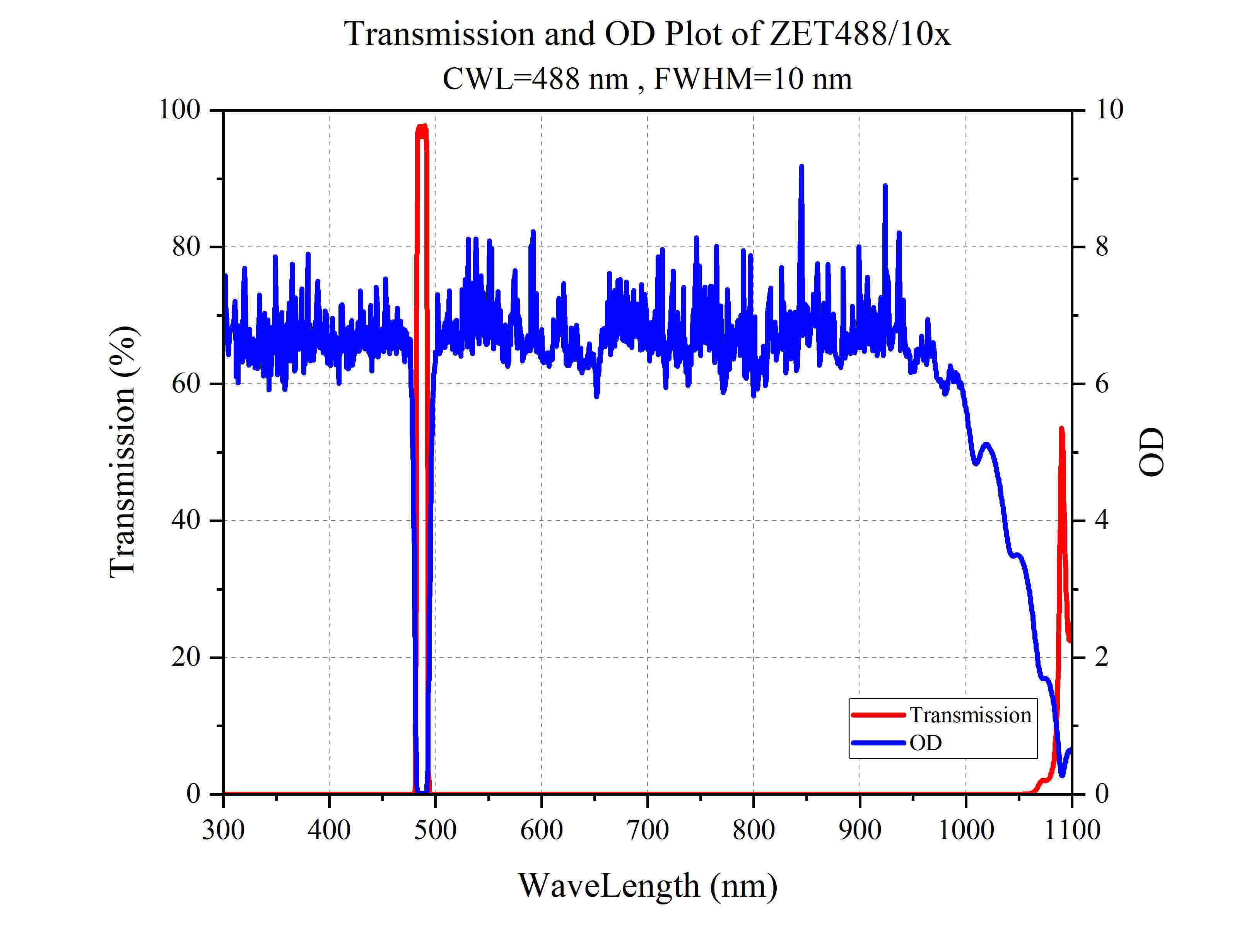

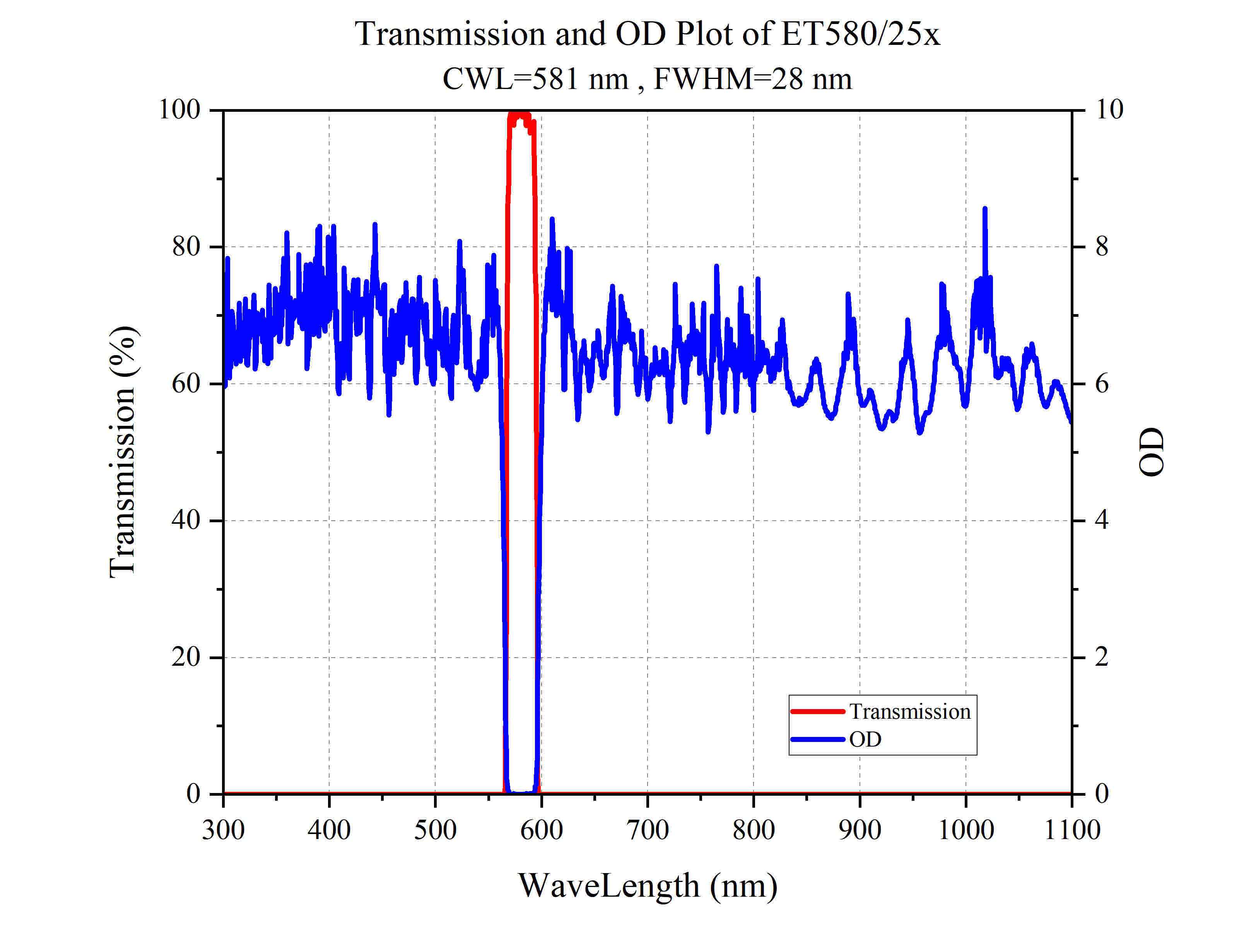

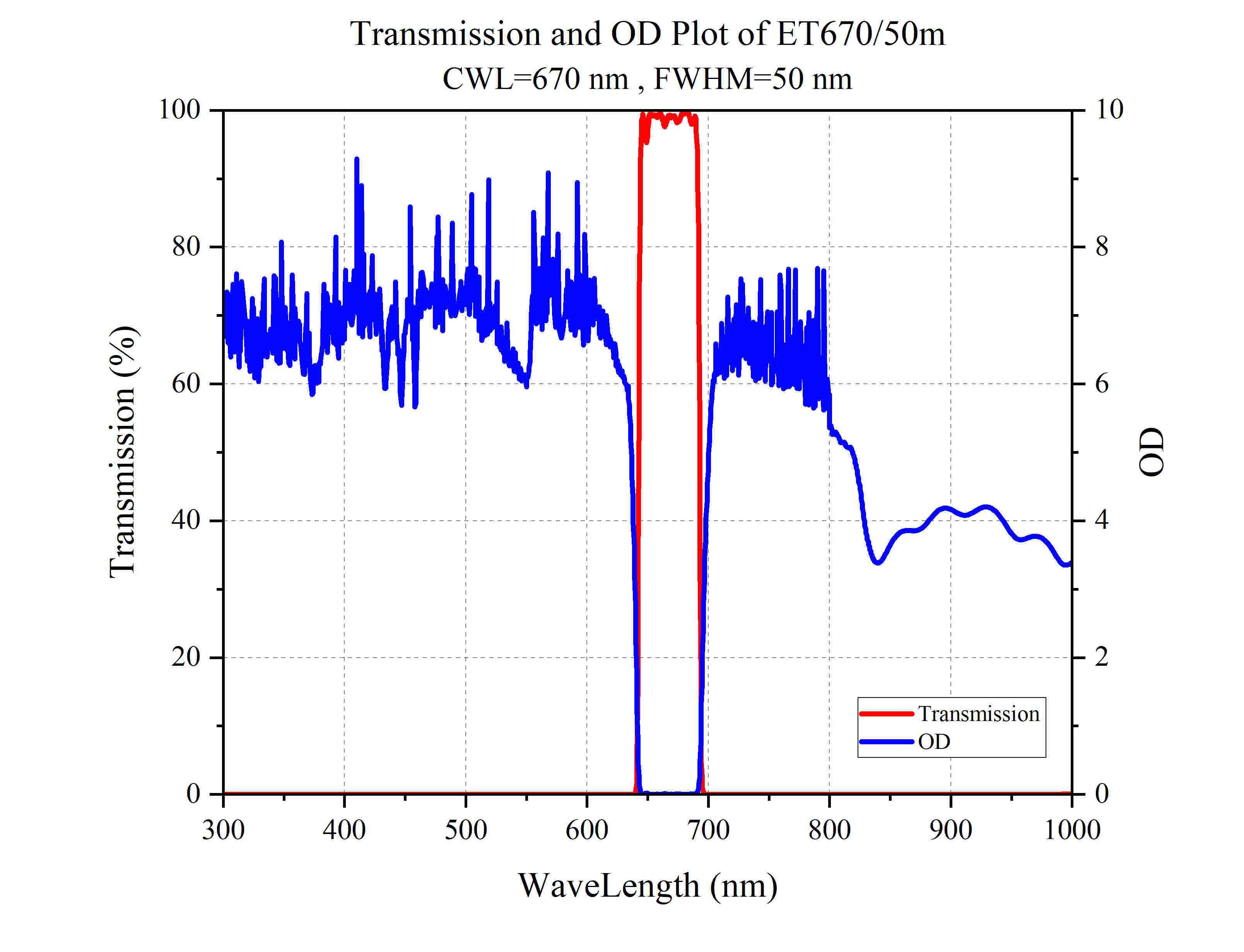

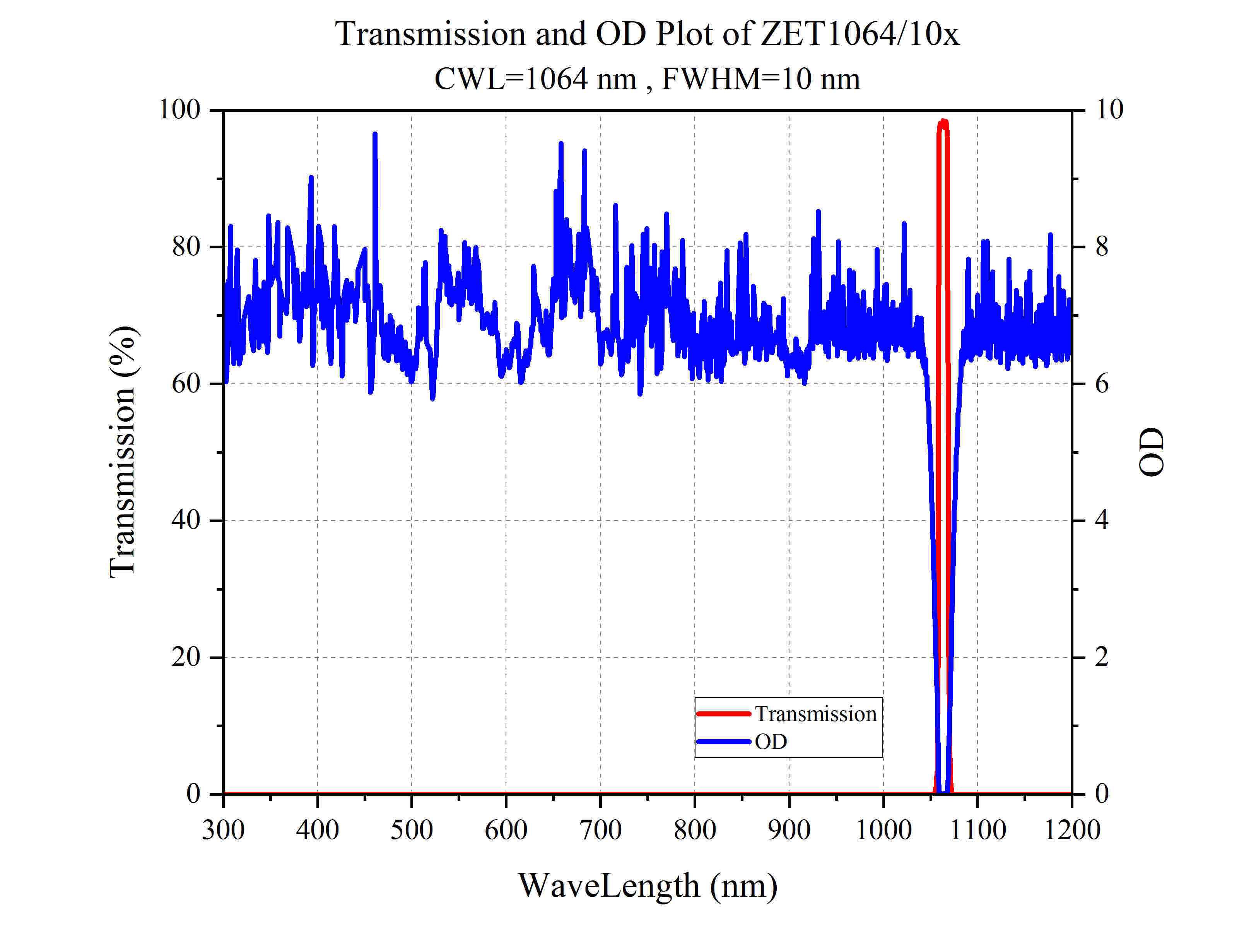

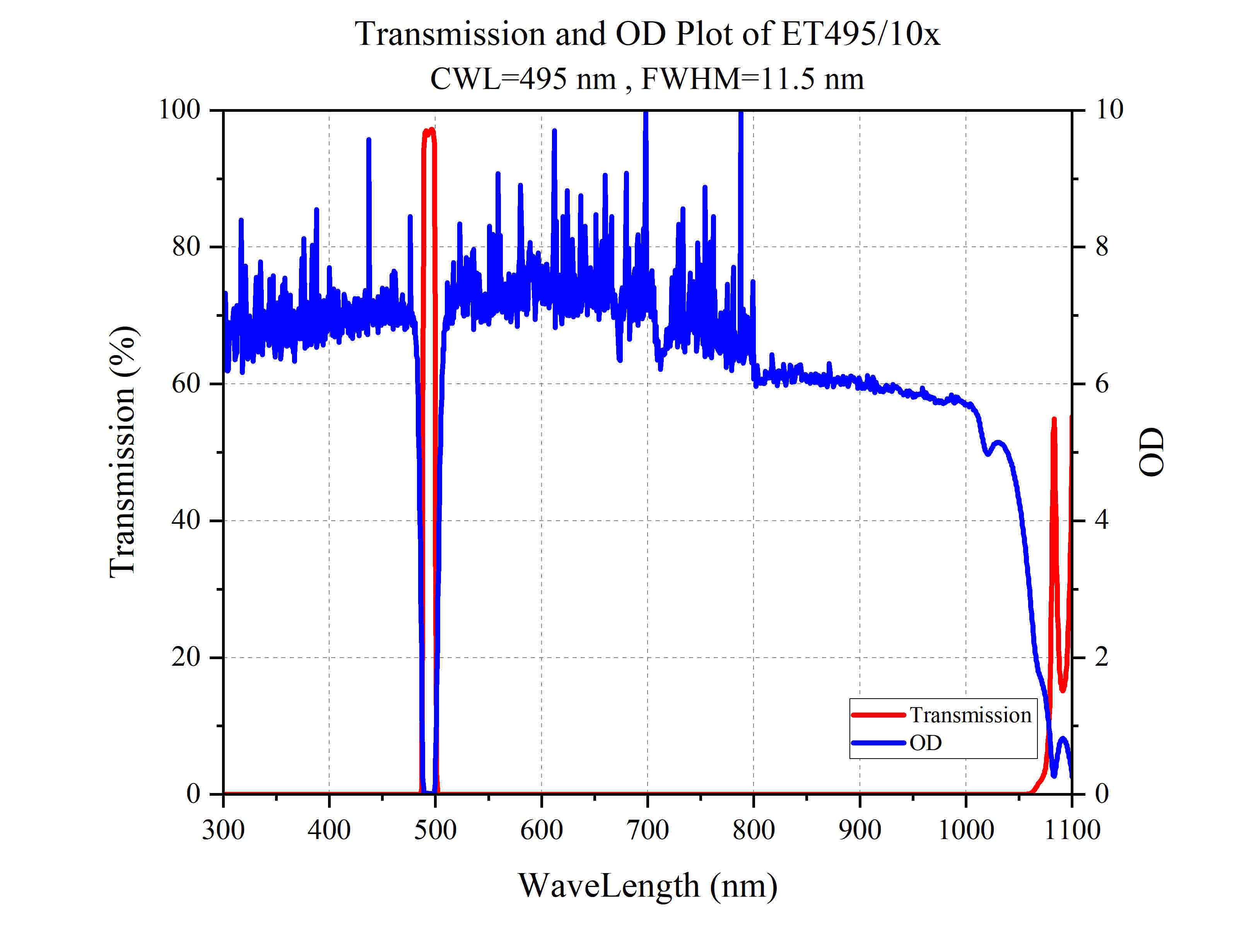

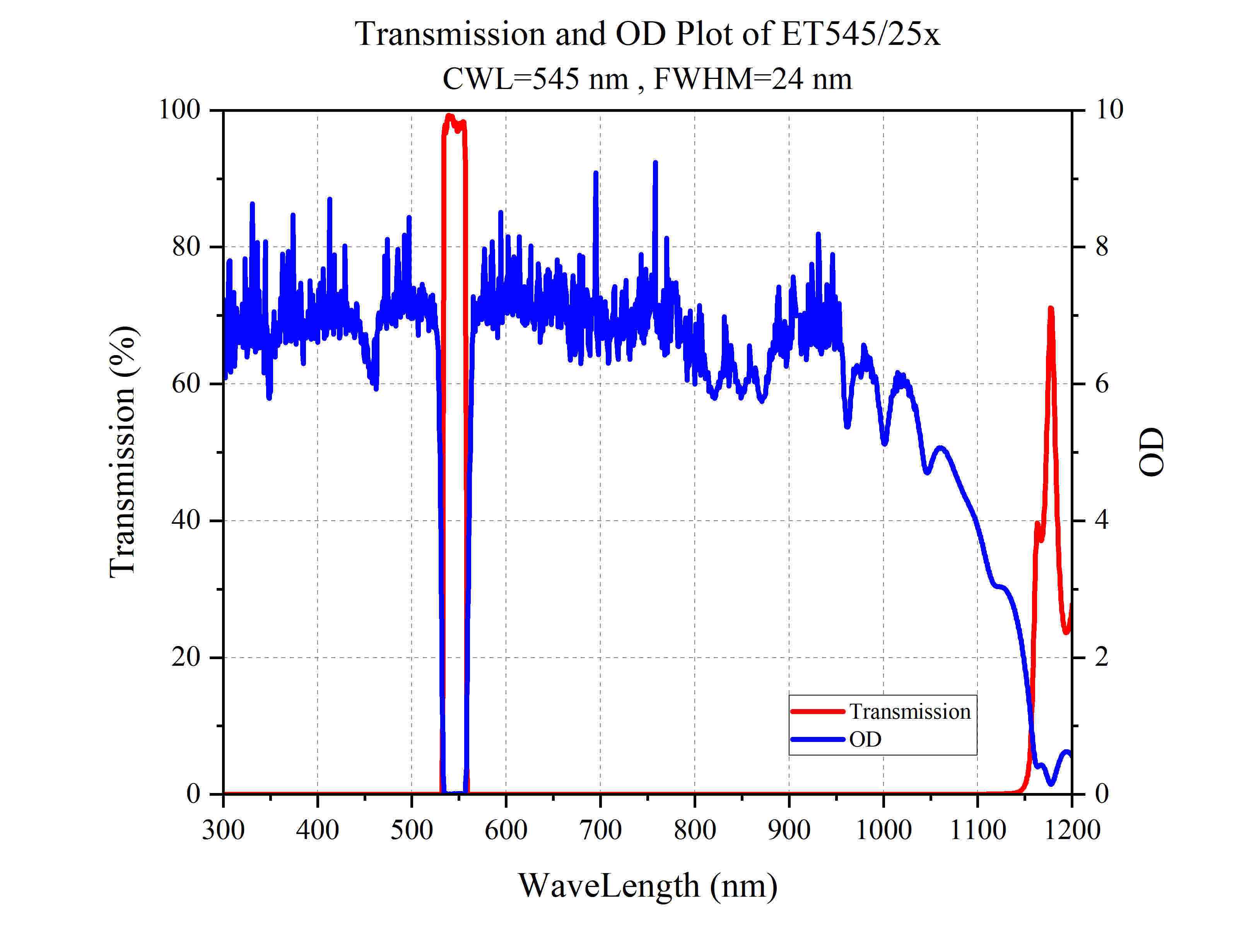

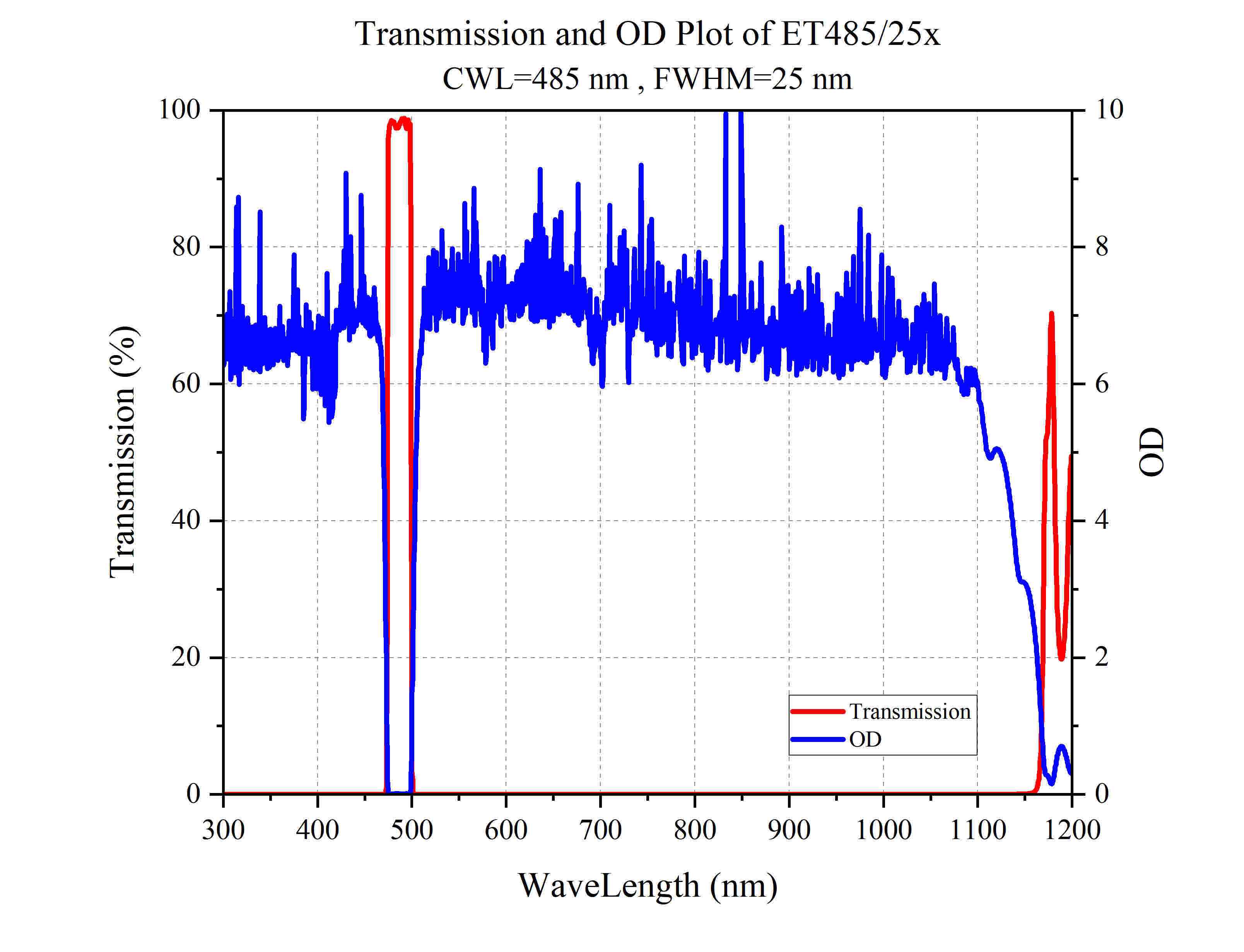

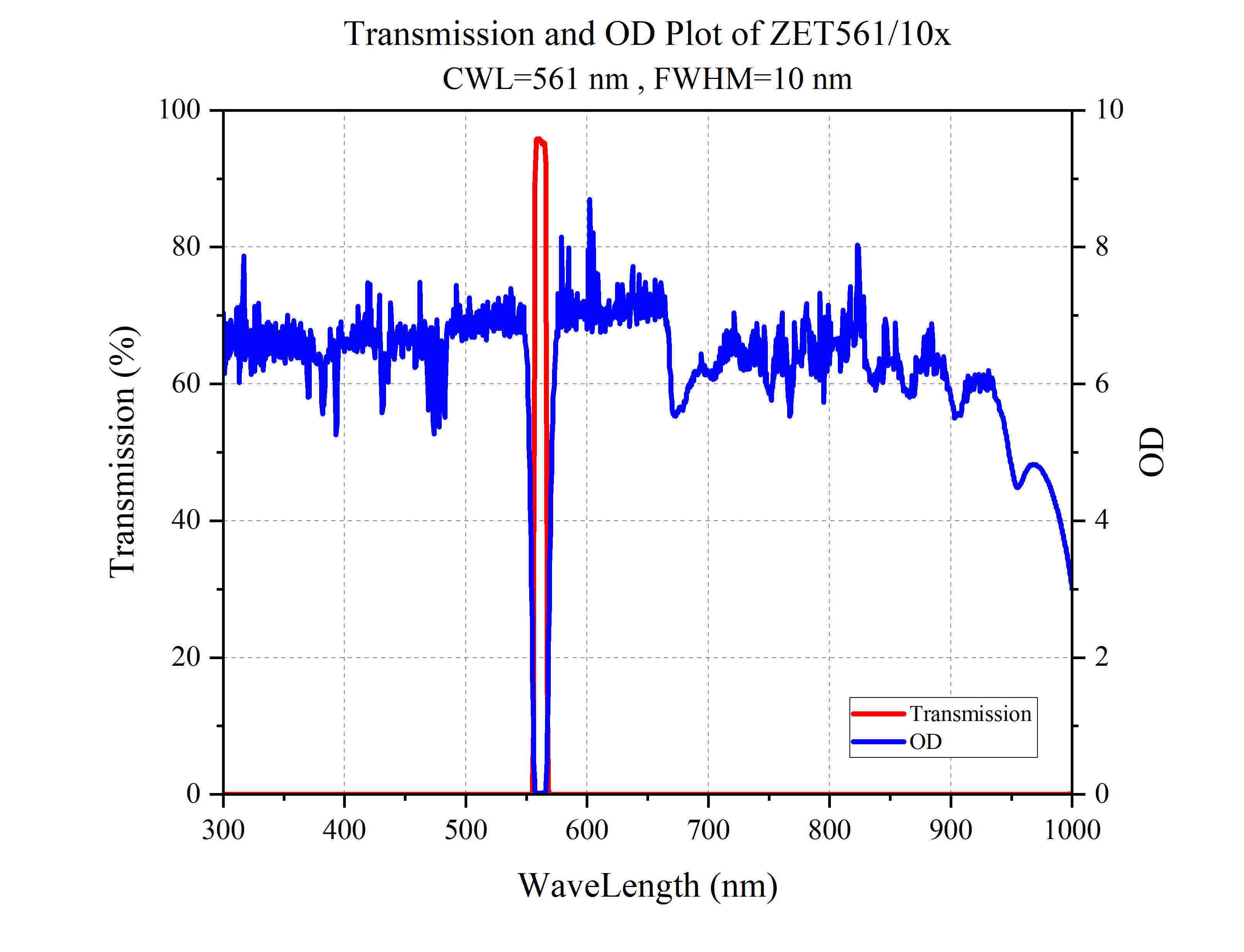

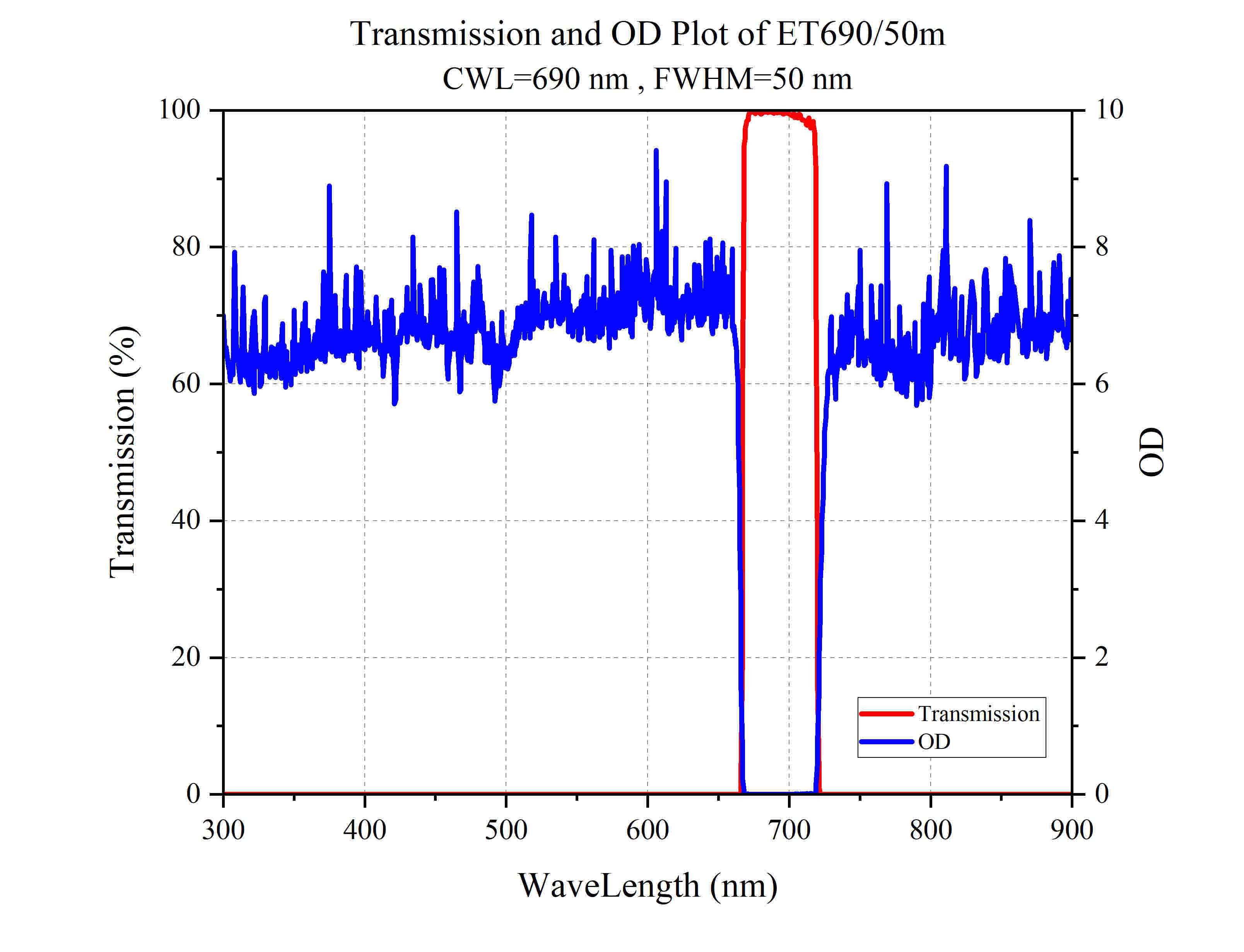

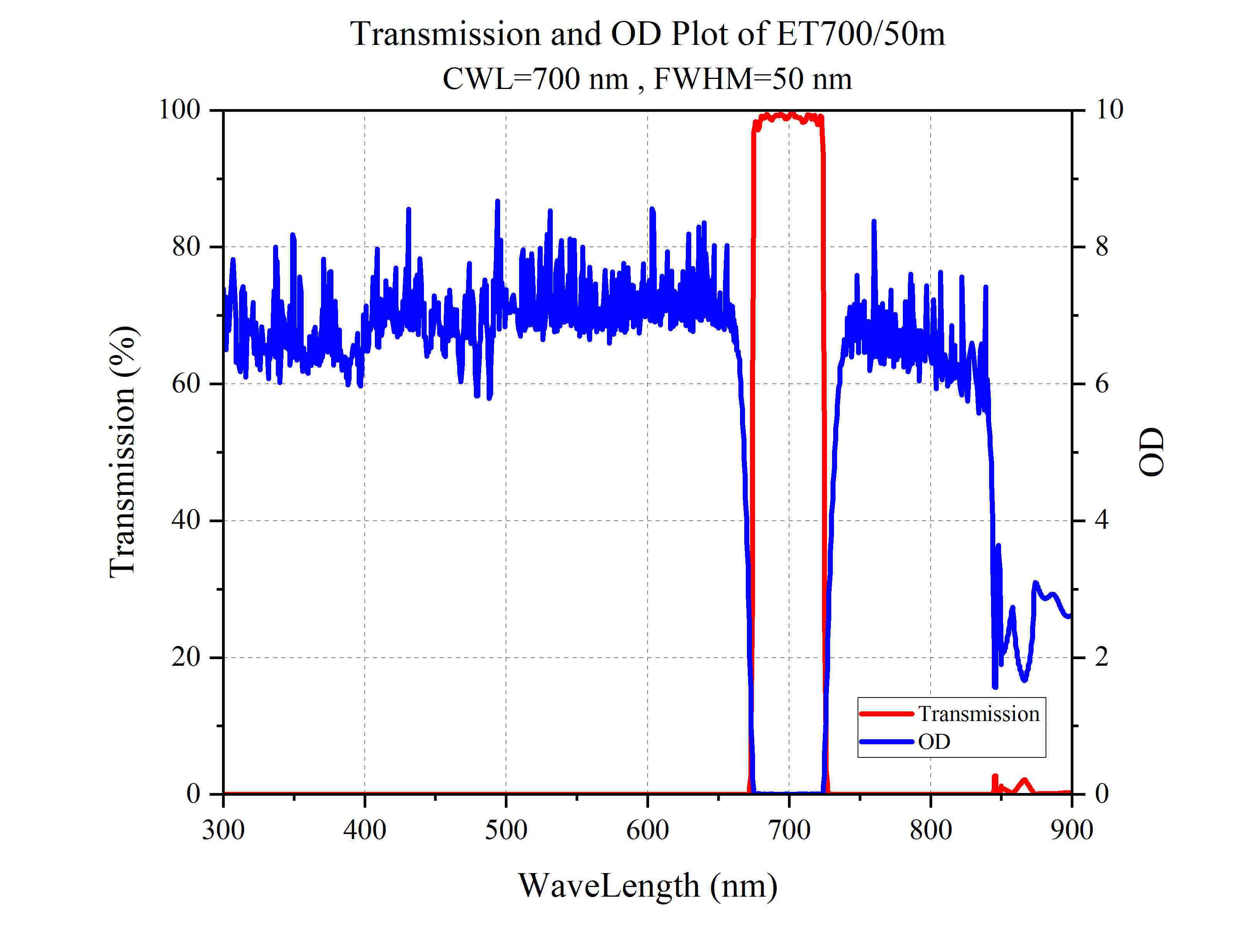

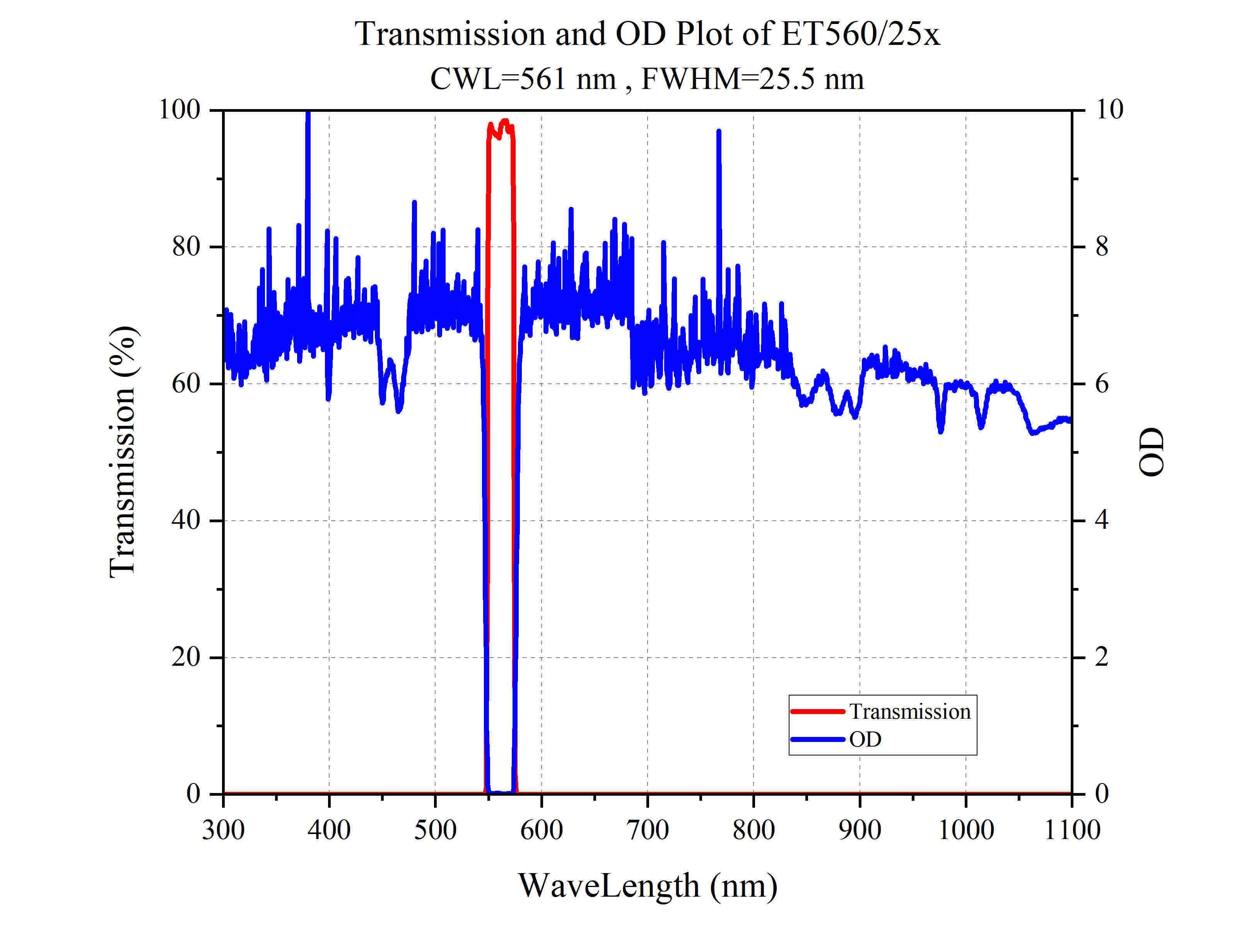

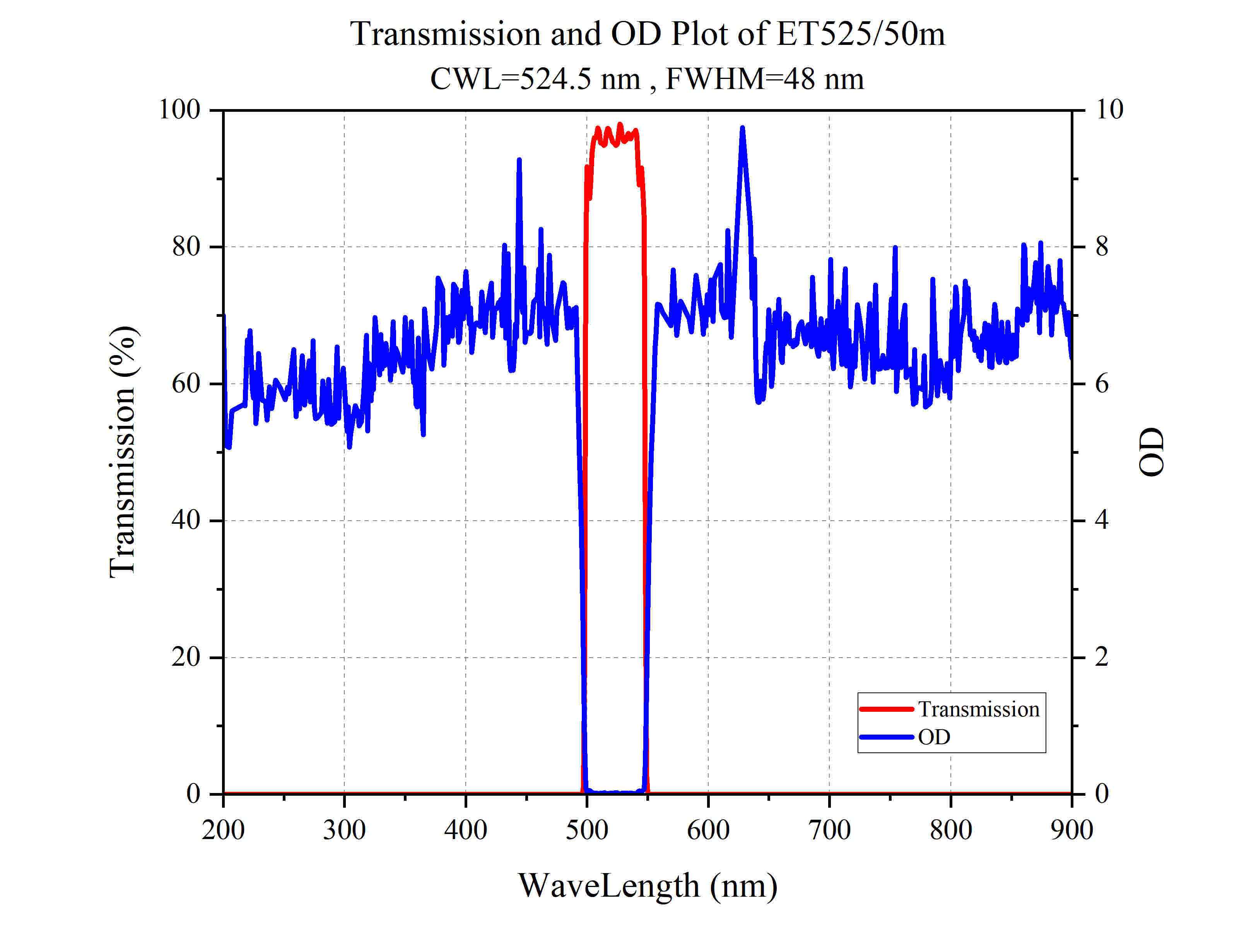

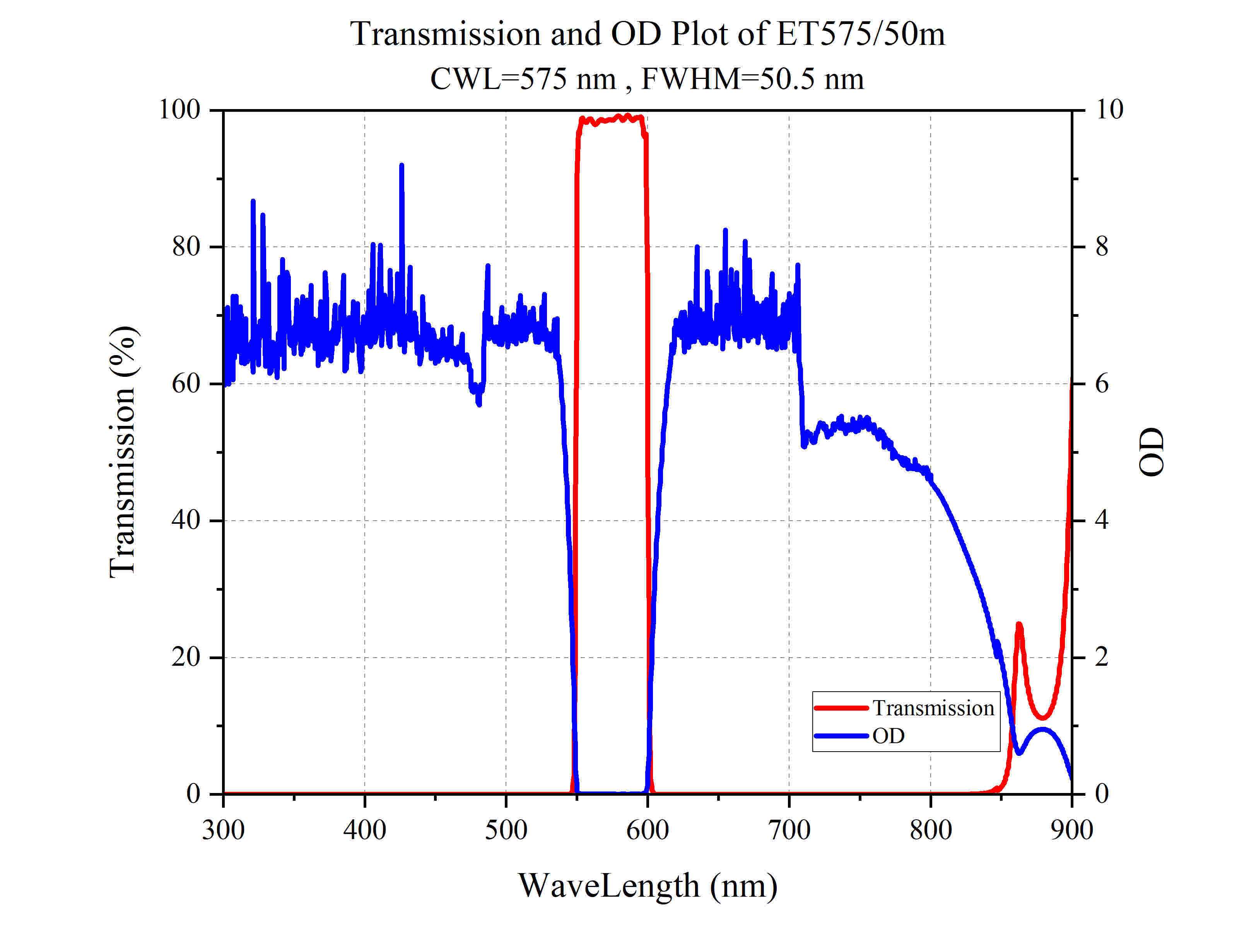

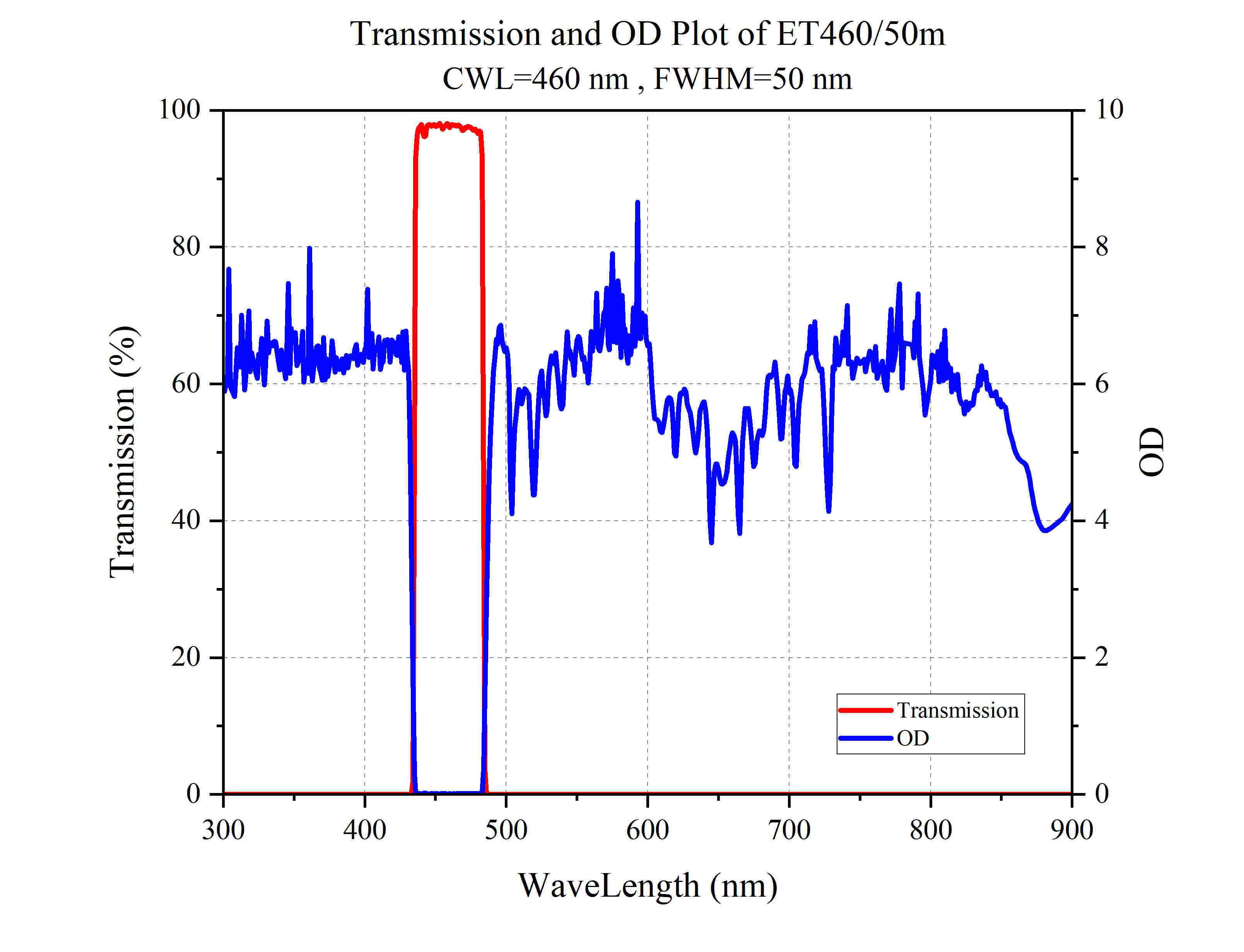

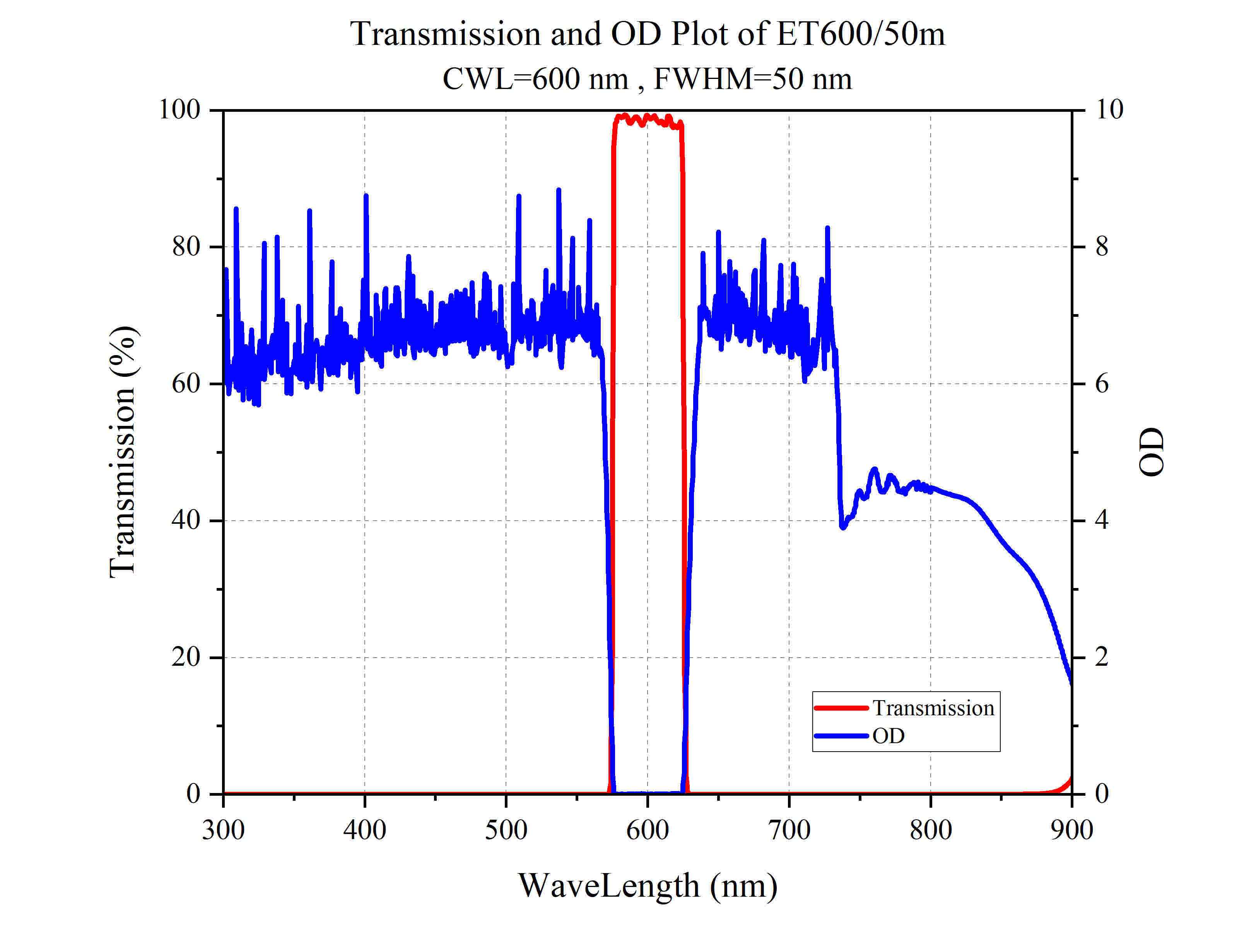

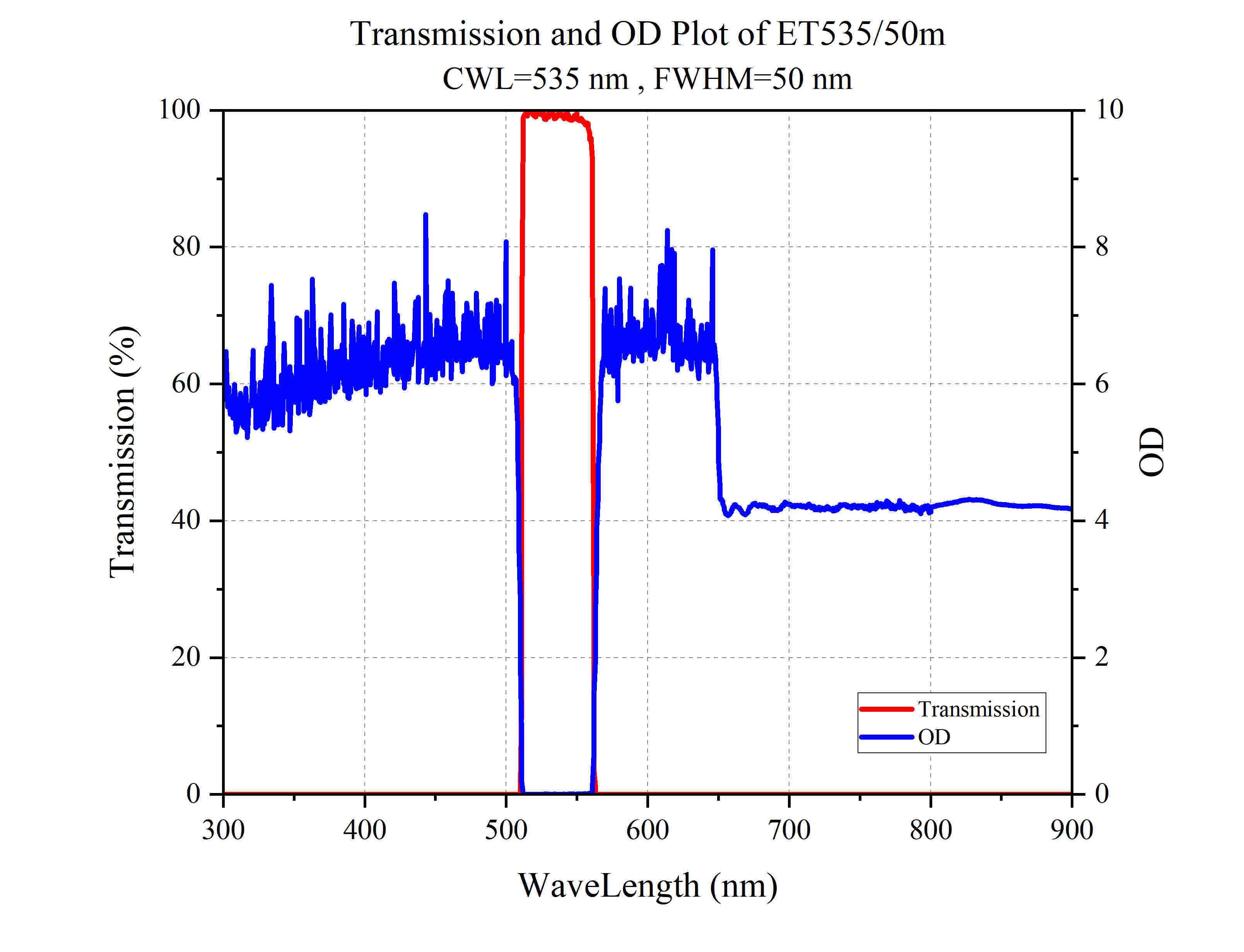

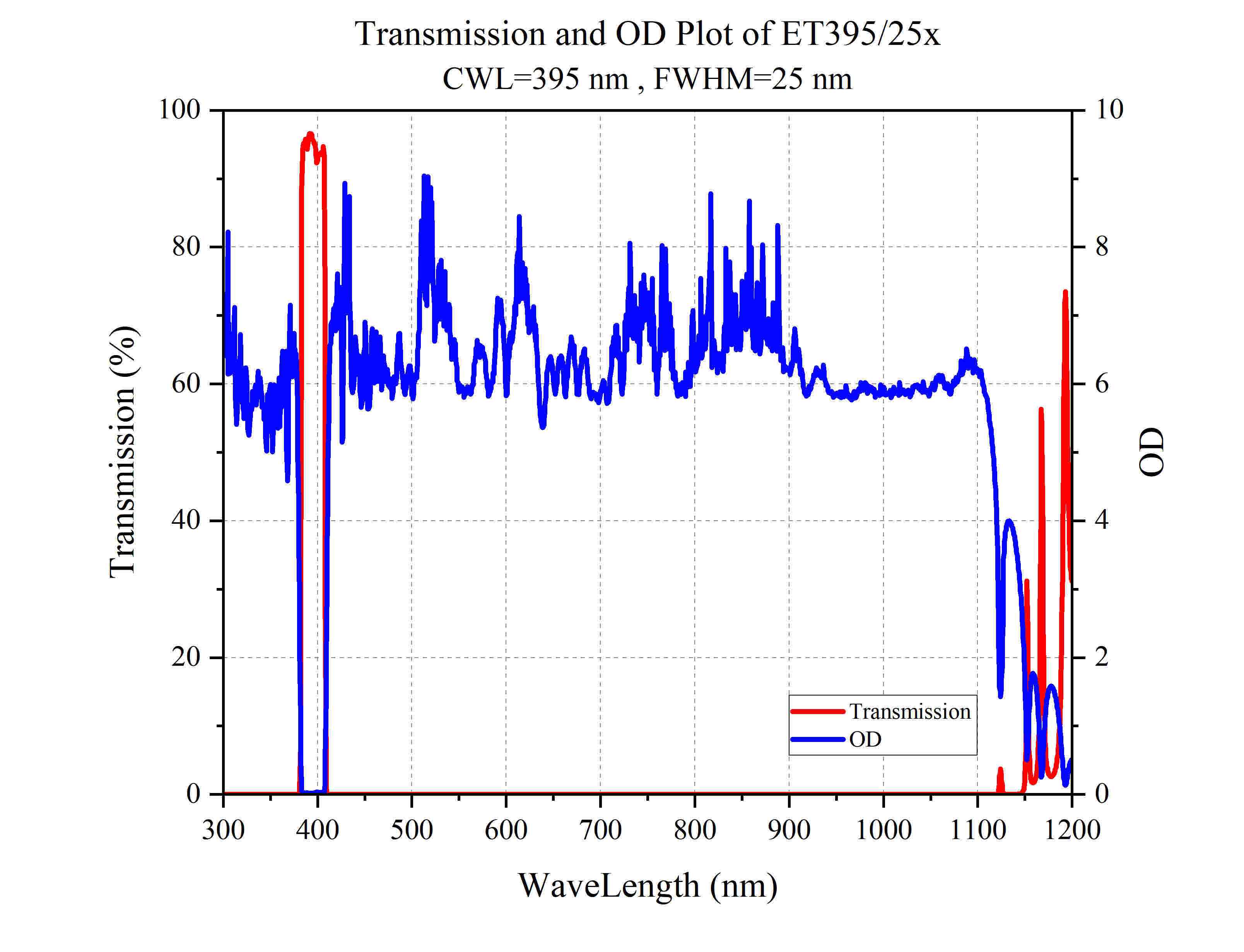

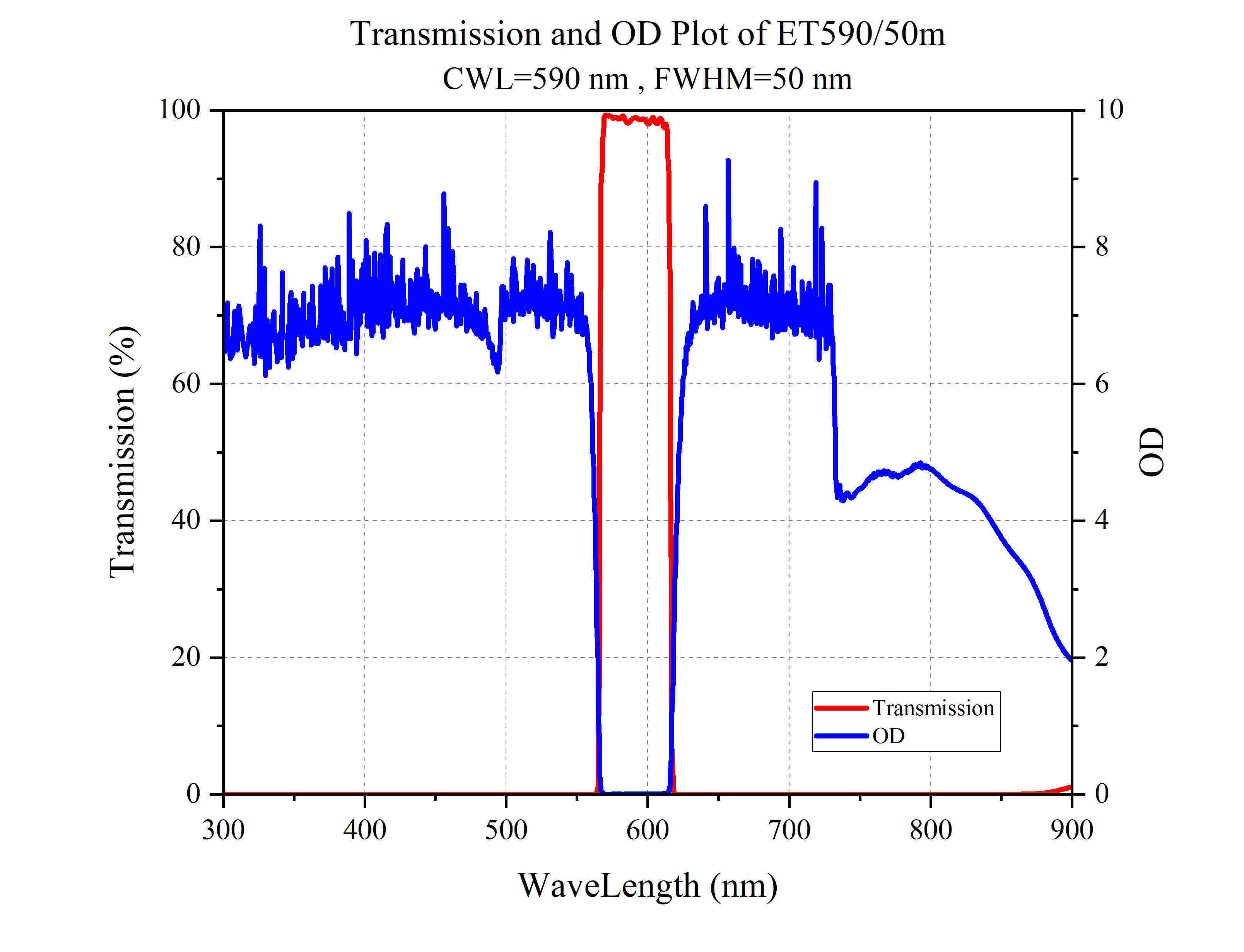

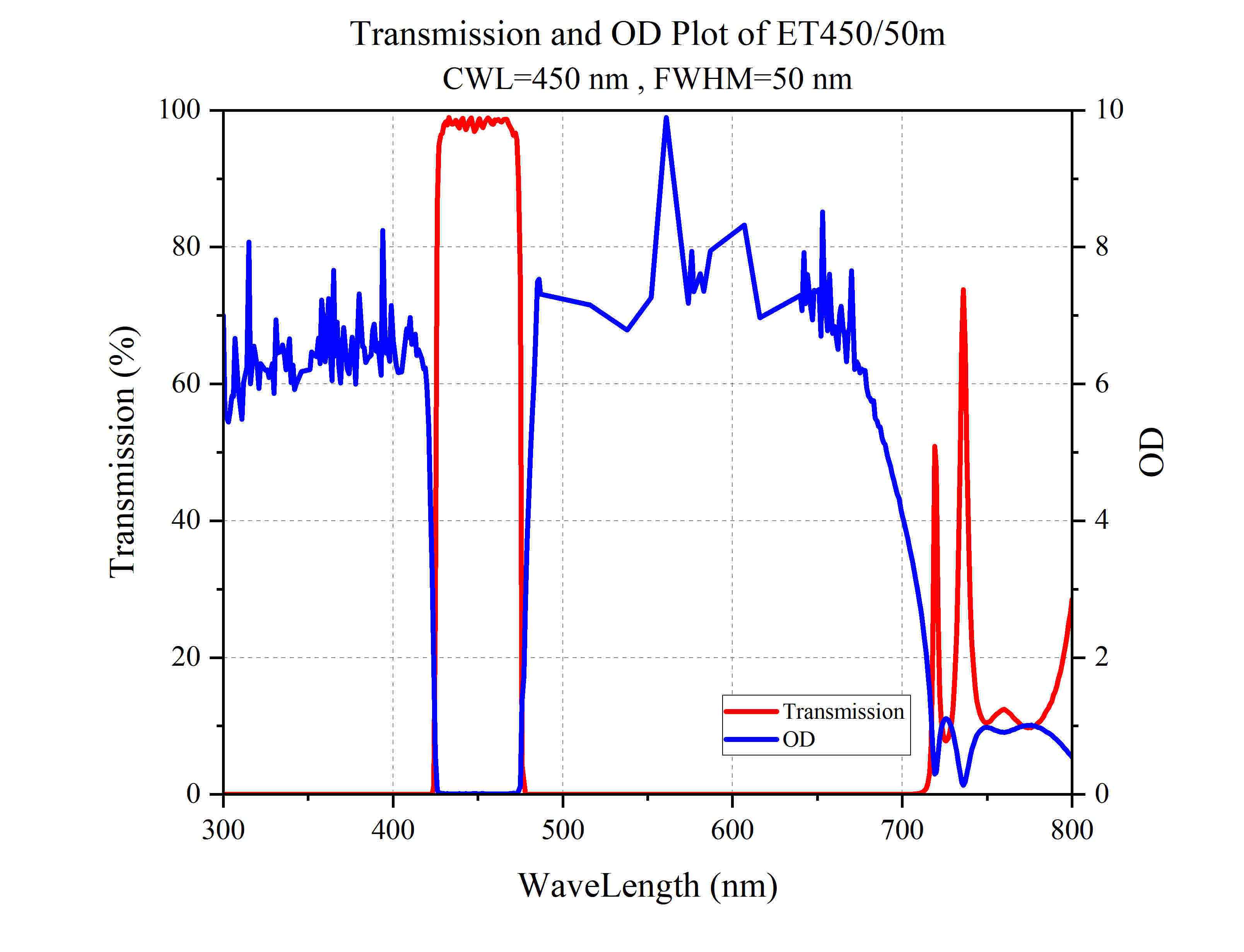

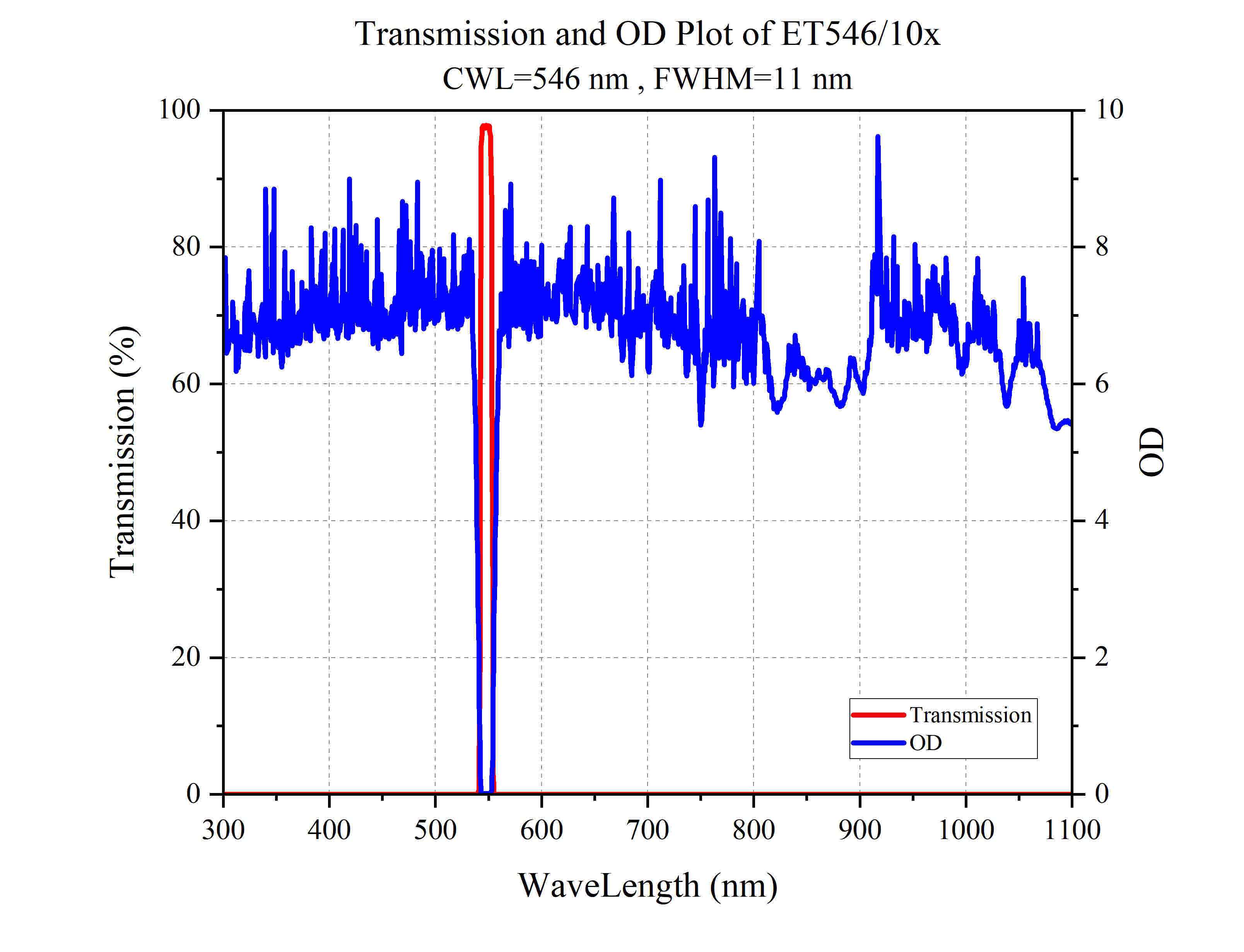

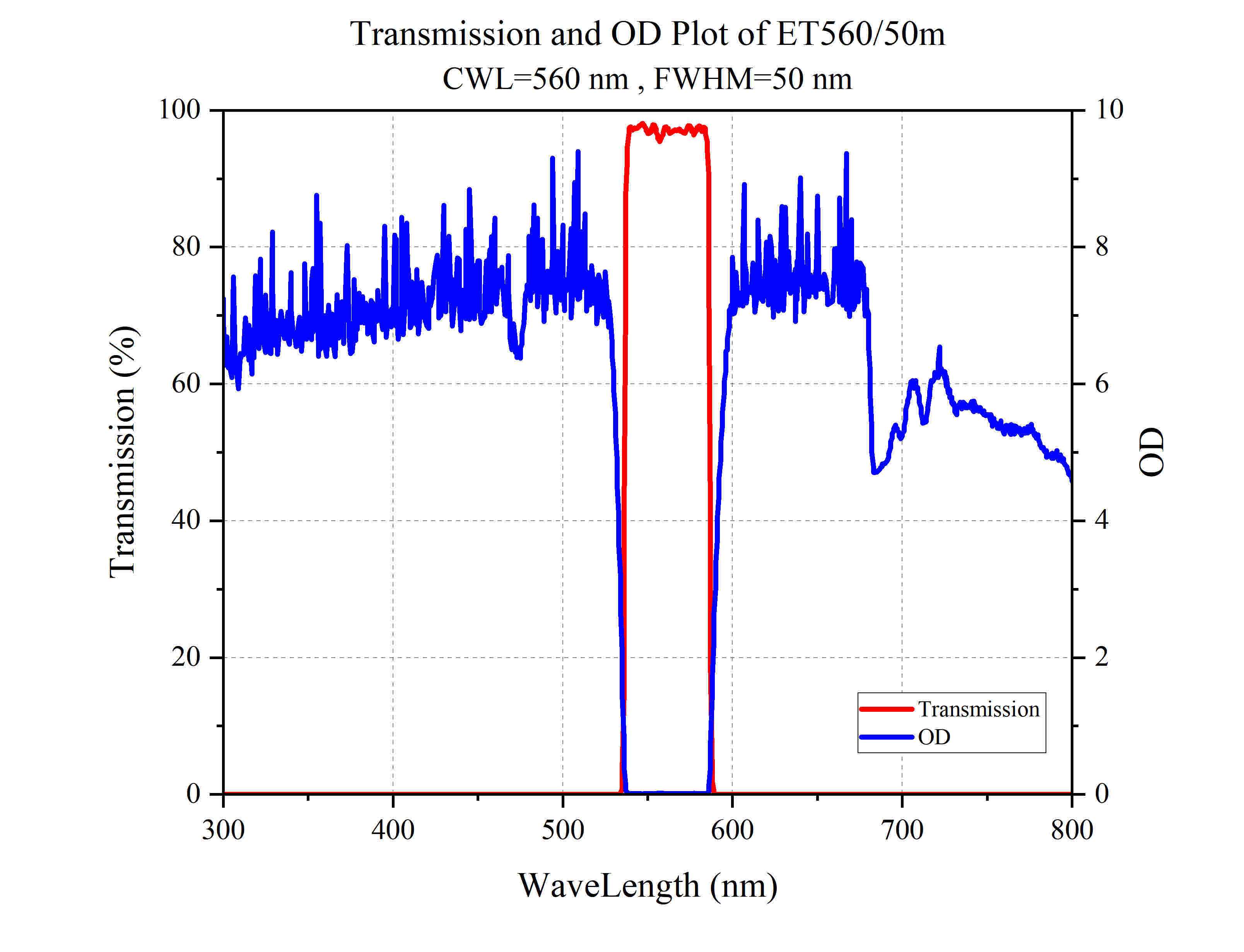

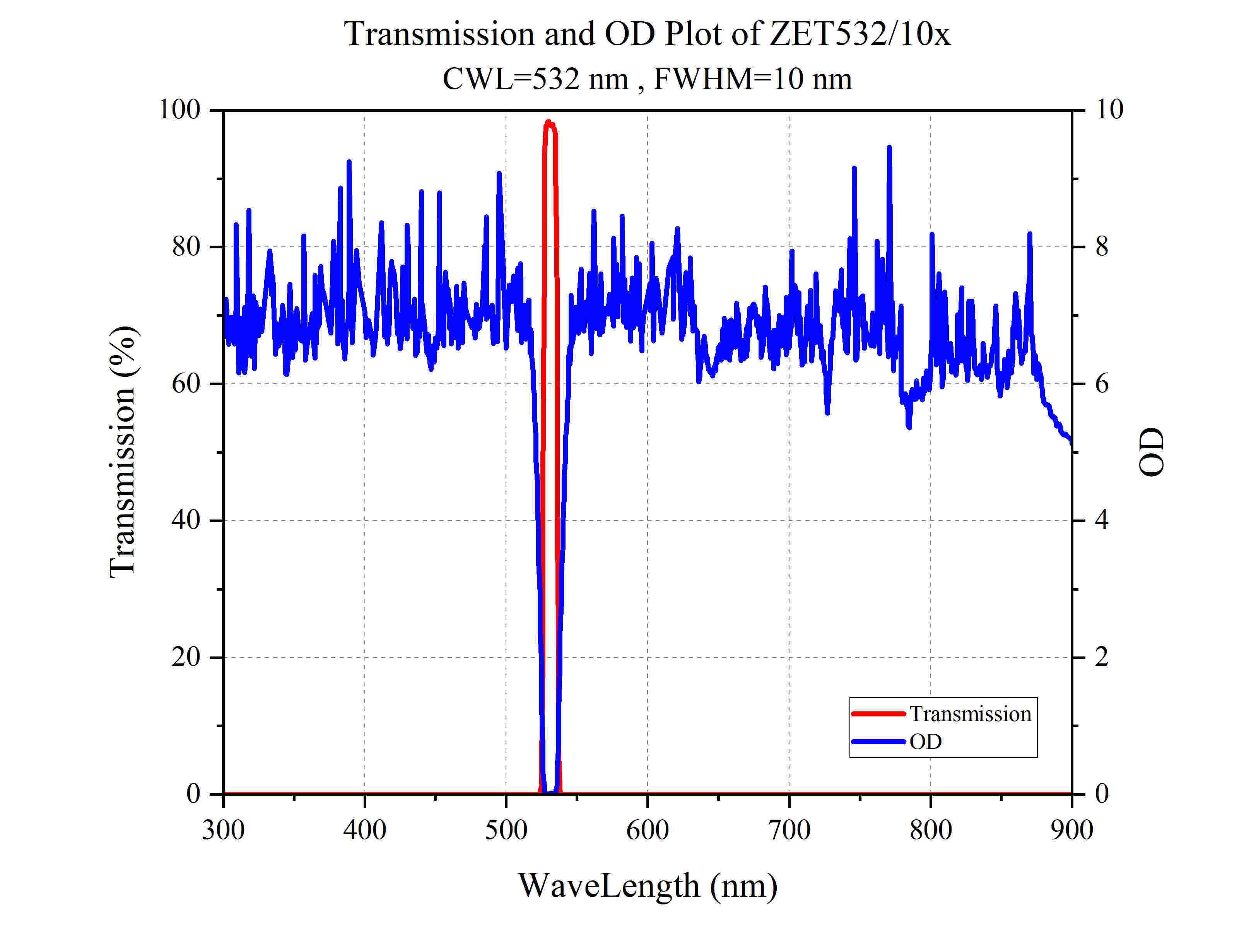

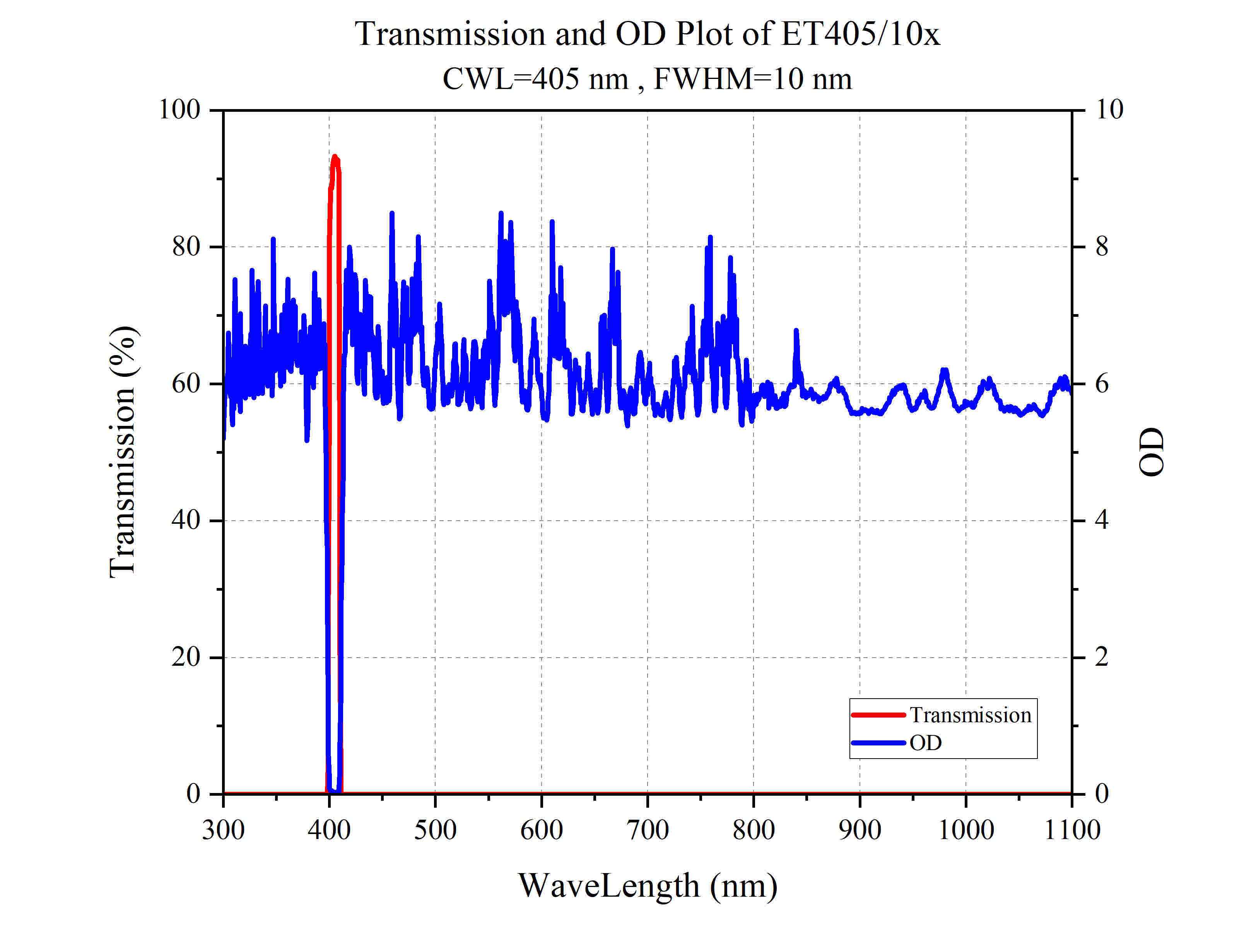

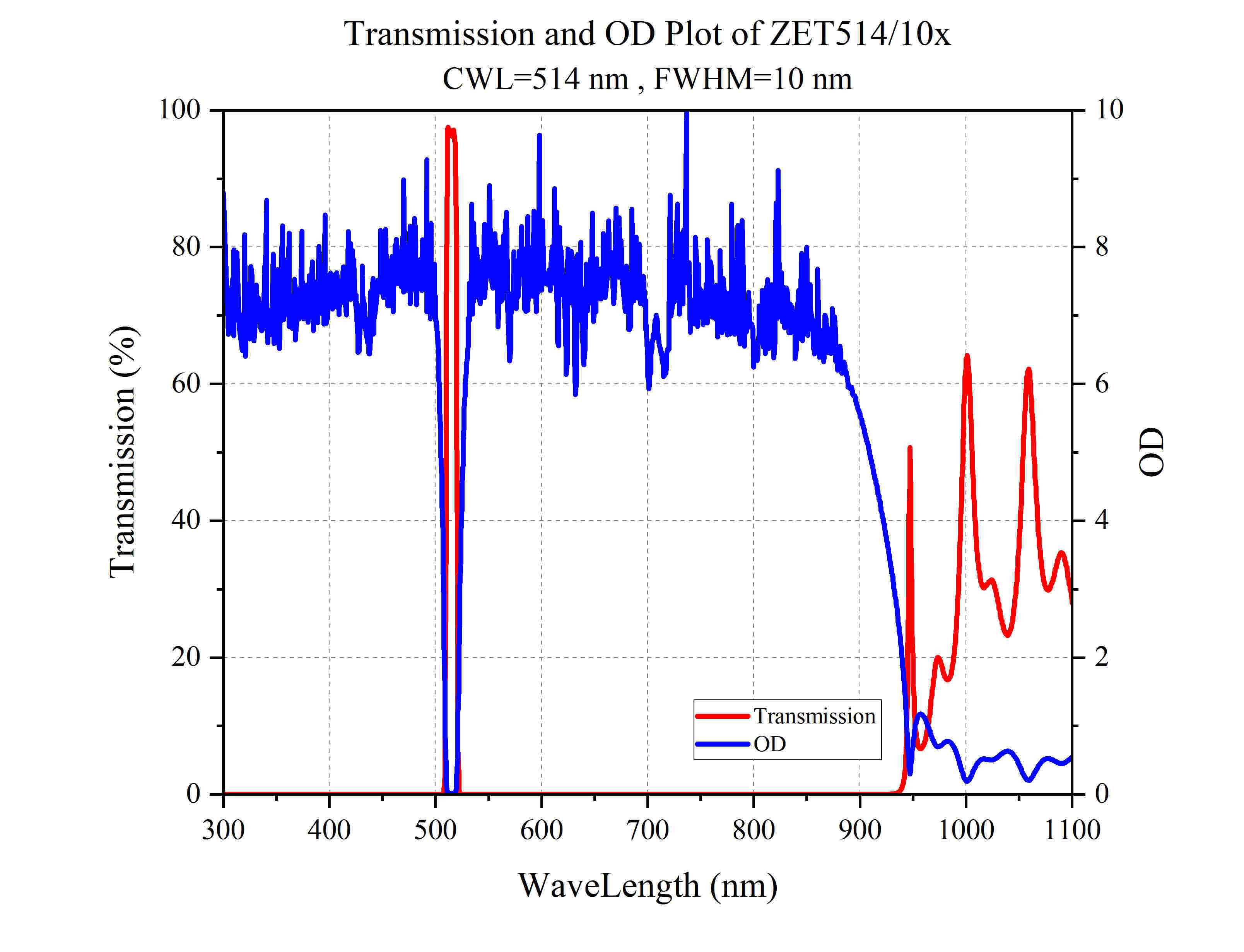

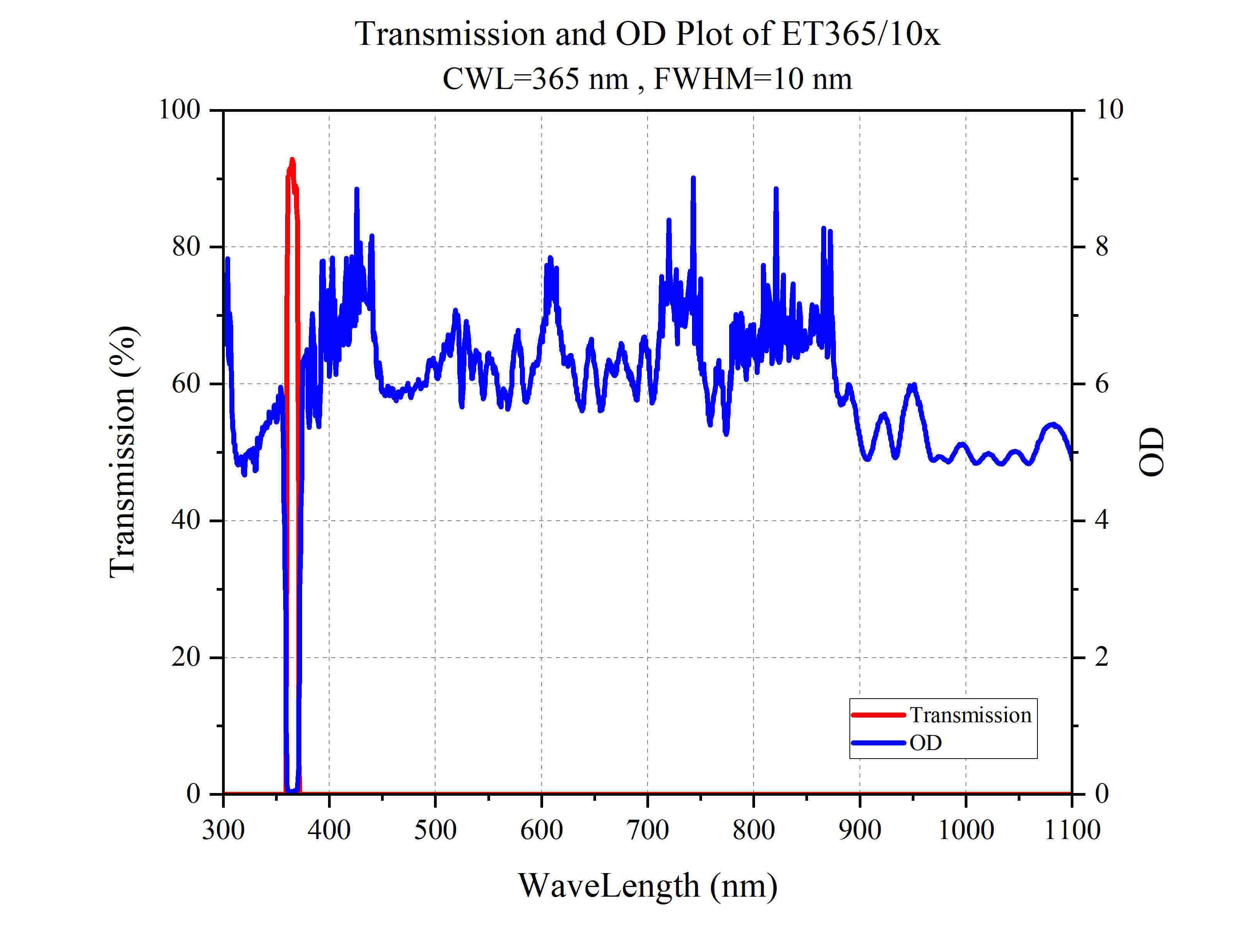

高性能带通滤光片

一、概述

带通滤光片通过在基材中加入染料或者在表面镀膜，在特定的波段允许光信号通过，而偏离这个波段以外的两侧光信号被吸收或反射（图一）。LBTEK提供的CHROMA高性能带通滤光片采用磁控溅射镀膜工艺，具有高透过率、高截止深度和高陡度的特点，在荧光成像等对信噪比要求高的应用中，使用高性能带通滤光片可有效的阻挡杂散光以降低背景噪声，同时有效的透射样品本身的荧光以最大化的收集有效信号，获得更好的成像效果。

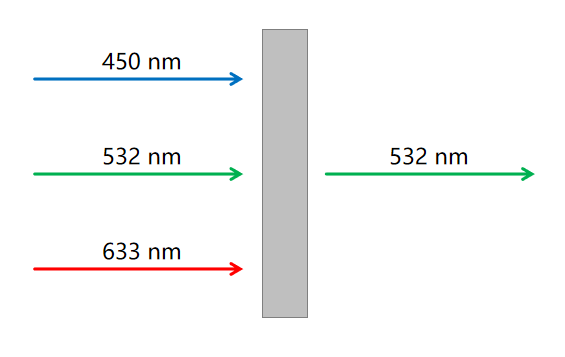

图一滤光片光路示意图

磁控溅射镀膜指在一个包含薄膜材料（靶材）的空间内产生离子气体，并将气体限制在该空间内，靶材表面被等离子体中的高能离子轰击，释放出的原子或分子穿过真空环境并沉积在基片上形成薄膜。CHROMA的改进型磁控溅射镀膜获得的产品光谱性能处于顶尖水平，重复性好，产品批次一致性高。同时，磁控溅射镀膜工艺中，膜层与基材的结合性高，使得产品环境耐受高，使用寿命长。

二、特点

1. 光谱半高宽：10 nm，25 nm，50 nm；

2. 光束垂直入射；

3. 陡度＜1.0%；

4. 透过率高达99%；

5. 光密度深度：ODabs≥5，ODavg≥6；

三、说明

带通滤光片在表面镀有介质膜，多层介质膜形成法布里-珀罗（F-P）干涉腔。通过控制介质膜厚度与膜层间隔实现对中心波长选择。带通与激光线滤光片有中心波长，光谱半高宽等几个主要参数。

1. 中心波长

中心波长定义为带通滤光片的描述频谱带宽的中点，滤光片透过率随波长偏离中心波长而减小，通常在中心波长处滤光片可以达到最大透过率。LBTEK提供的CHROMA高性能带通滤光片，基于准直垂直入射设计，因此如使用非准直光或没有垂直入射，滤光片中心波长将向短波偏移。

2. 光谱半高宽（FWHM）

光谱半高宽描述带通滤光片使用的频谱带宽。该带宽的上限和下限为滤光片透射率达到最大透过率的 50% 时的波长（图二）。光谱半高宽小于10 nm的滤光片被认为是窄带，通常用于激光净化和化学检测；光谱半高宽为25-50 nm的滤光片经常用于机器视觉应用；光谱半高宽大于50 nm的滤光片被认为是宽带，通常用于荧光显微镜应用。

LBTEK提供的CHROMA高性能带通滤光片光谱半高宽有10 nm，25 nm，50 nm可选。

图二光谱半高宽

3. 光谱陡度

光谱陡度描述带通滤光片的过渡带变化效果，陡度越高滤光效果越好。陡度为滤光片透射率达到最大透过率的 50% 时的波长与截止深度OD5时的波长范围和中心波长的比率（图三）。

图三光谱陡度

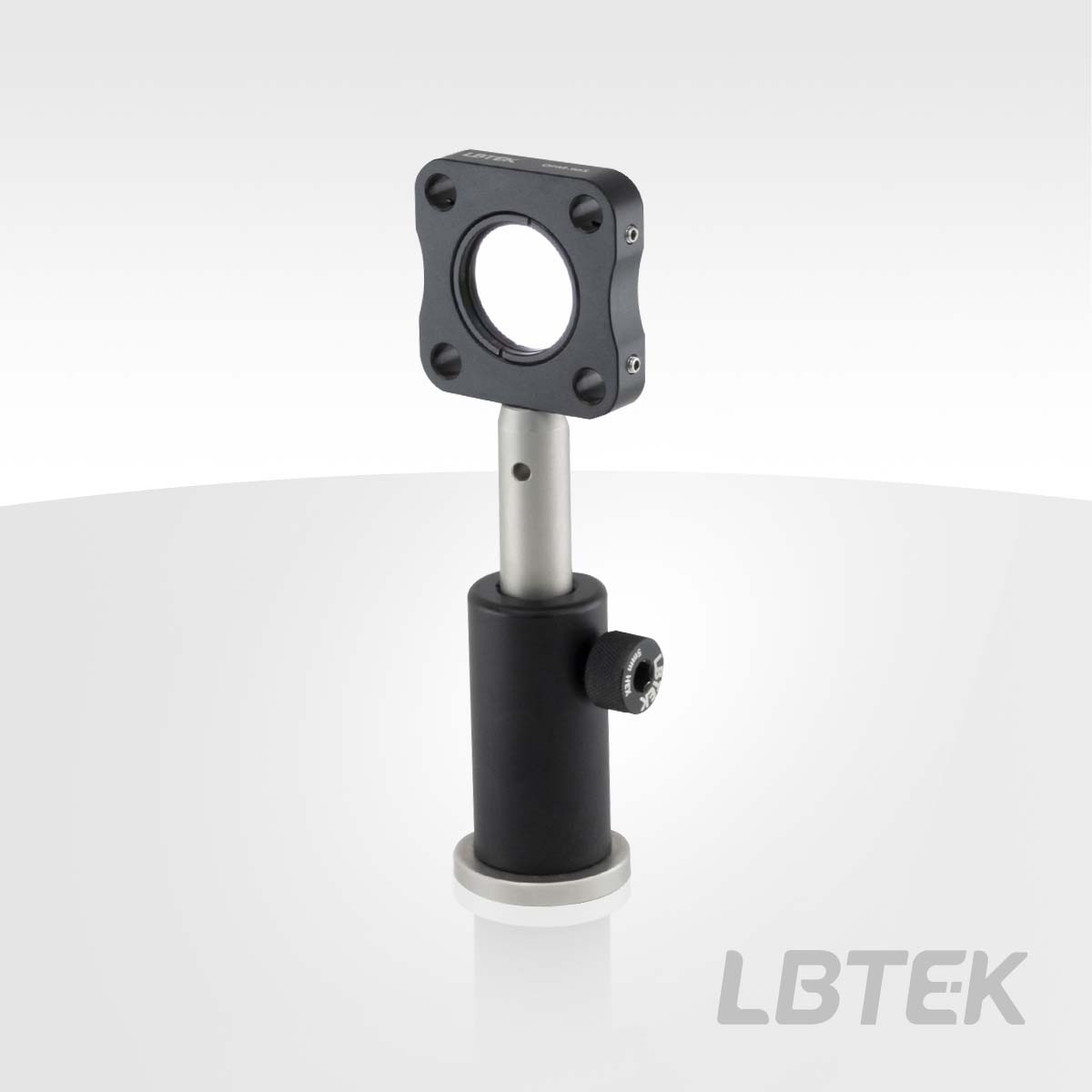

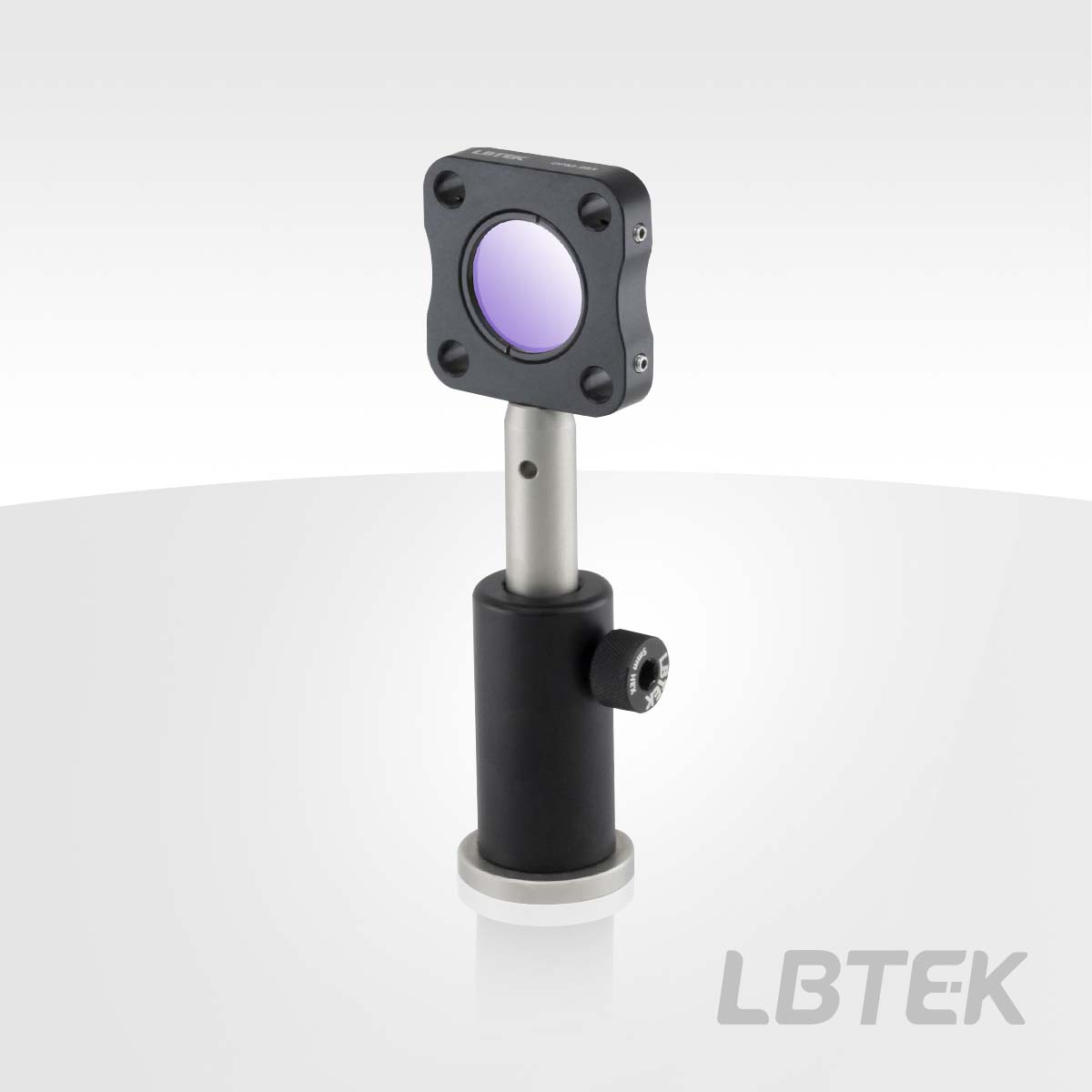

LBTEK 高性能带通滤光片组装应用图	① 紧凑型 30 mm同轴安装板OPM-9BS×1	② 高性能带通滤光片ET365/10x×1
LBTEK 高性能带通滤光片组装应用图	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

应用案例

一、荧光显微镜

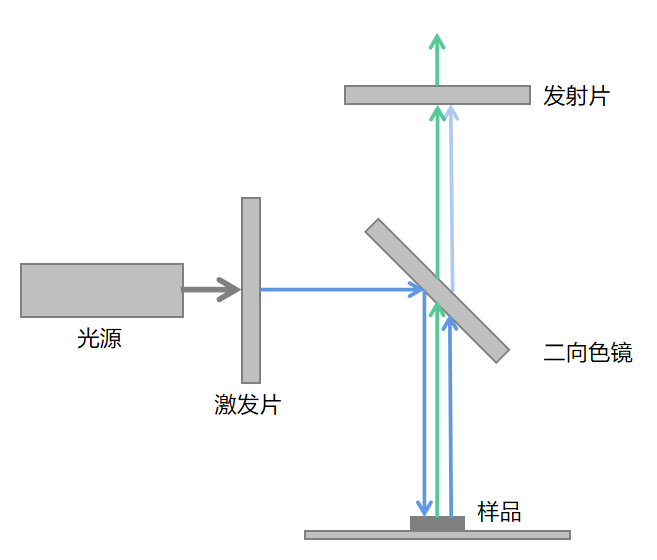

图一荧光显微镜中的光谱元件示意图

荧光显微镜由光源、滤光系统和光学系统等主要部件组成，图1为滤光系统中光谱元件示意图。光源可以发出高能量光，经过激发片后，输出一定波长的光，再由二向色镜反射至样品上；样品在一定波长的高能量光的照射后，产生了荧光，该荧光先经由二向色镜，再经由发射片滤光，最后被人眼观察或相机接收。高截止深度的发射片隔离了激发光源和荧光信号，避免了激发光源对荧光信号的干扰和淹没，即使荧光信号远弱于激发光强度，也能够被清晰观测。

激发片与发射片的选择取决于样品荧光的激发波长和荧光信号波长，对于无法被激发出荧光的样品，需要先采用荧光探针进行标记处理，再进行后续的实验观察。

二、激光合束

如图二所示，带通滤光片搭配二向色镜和反射镜使用，可实现激光合束。滤光片与二向色镜需要根据需求仔细选择，以保证将相邻通道的串色降至最低。

图二四激光合束光路示意图
