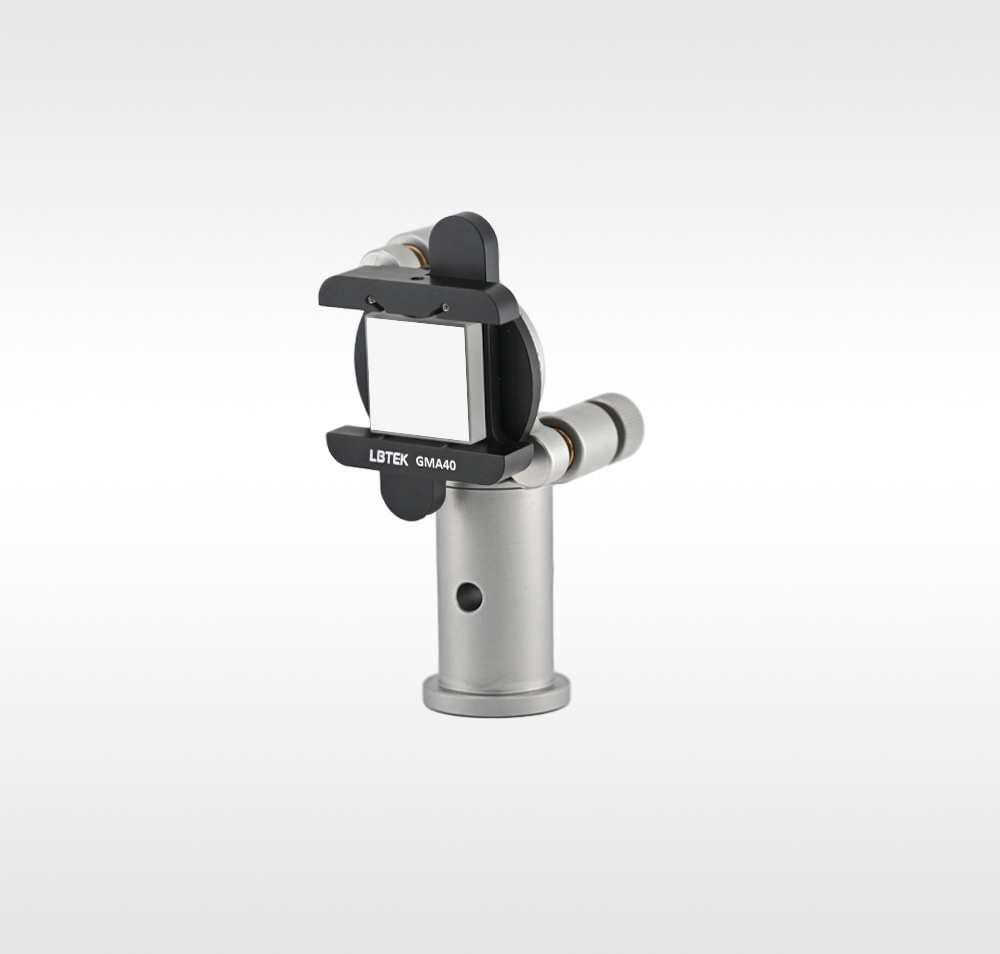

LBTEK的光栅调整架转接件可安装在Ø1英寸光壁光学调整架上，该装配方式可以实现被夹持光栅俯仰偏摆角度调节。同时该转接件结构简单，通过滑动转接件上下方的压块，使得压块背部连接螺钉在加工的槽内滑动，从而调整可夹持光栅和矩形镜片高度，锁紧背部两个M3连接螺钉，完成光栅和矩形镜片位置的固定。

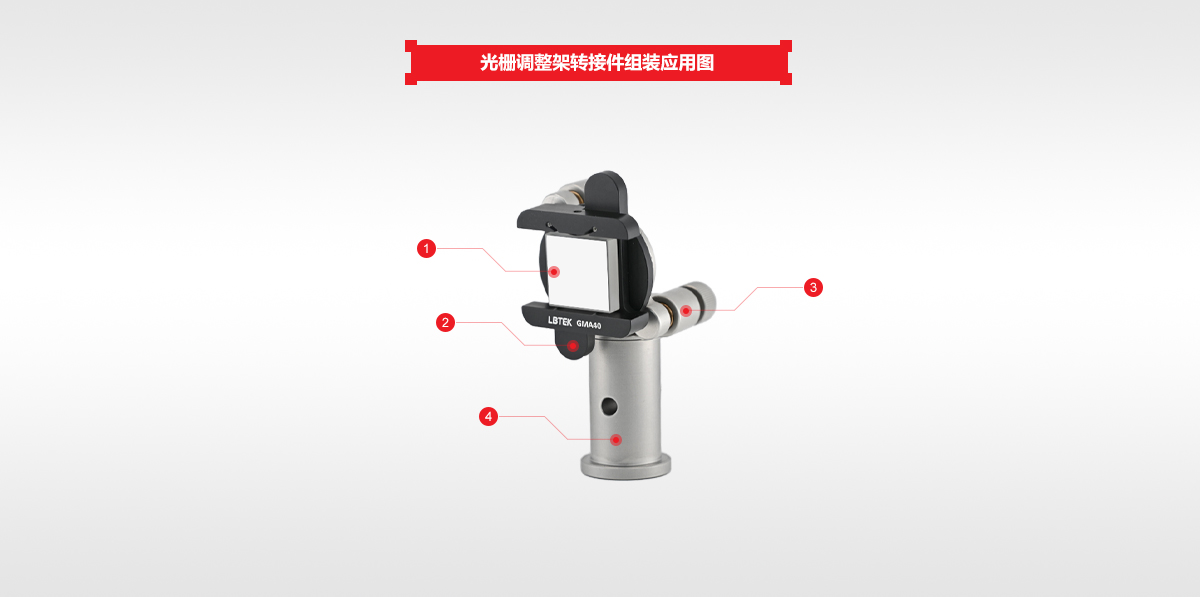

| LBTEK 光栅调整架转接件组装应用图 | ① 闪耀光栅BG25-300-300×1 | ② 光栅调整架转接件GMA40×1 |
| ③ 1英寸不锈钢镜架MT-AM1×1 | ④ Ø25 mm带基座光学接杆，顶部M4螺纹孔OP1B-25B4×1 |

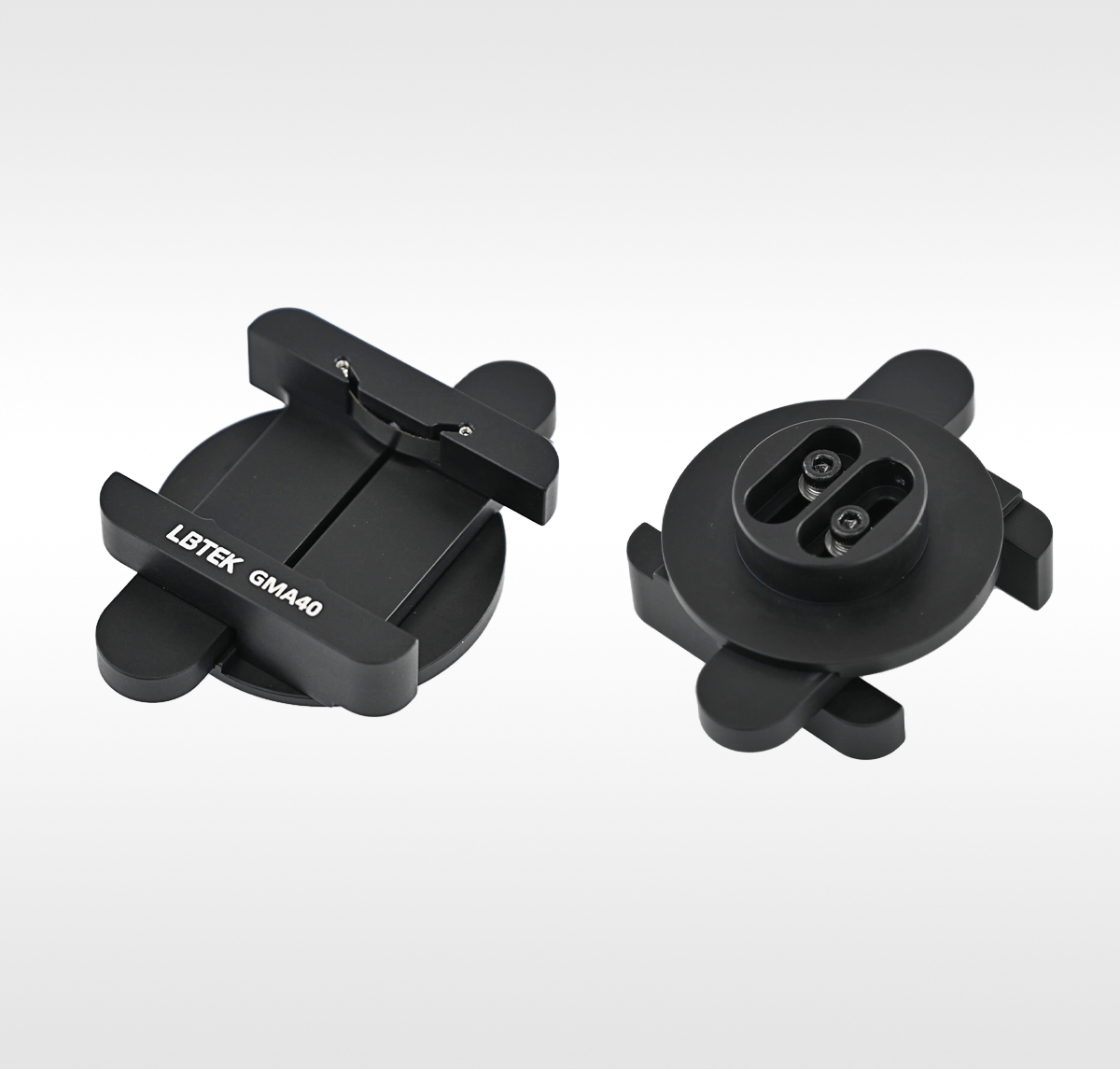

LBTEK的光栅调整架转接件可安装在Ø1英寸光壁光学调整架上，该装配方式可以实现被夹持光栅俯仰偏摆角度调节。同时该转接件结构简单，通过滑动转接件上下方的压块，使得压块背部连接螺钉在加工的槽内滑动，从而调整可夹持光栅和矩形镜片高度，锁紧背部两个M3连接螺钉，完成光栅和矩形镜片位置的固定。该调整架转接件为三点固定式、可调的安装机制包括两条底面接触线和一个顶面平面弹簧接触。
| 产品型号 |
可夹持高度
|
最小夹持宽度
|
可夹持厚度
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|

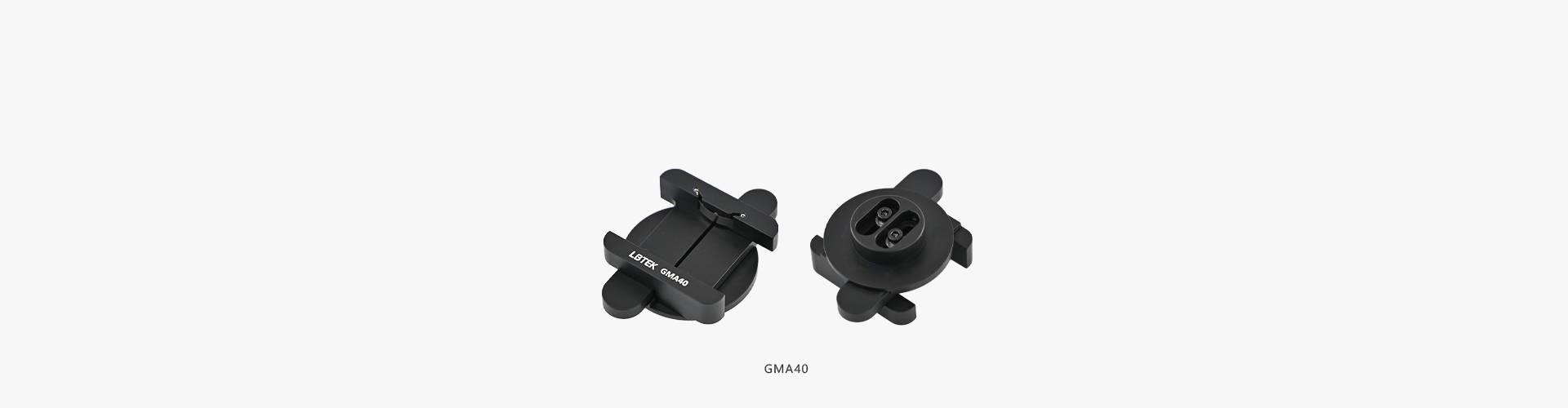

GMA40 | 20-40 mm | 18 mm | 5-10 mm | ￥1025 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
