分束立方是光学系统中的核心组件，与平板分束镜一样，用于将入射光分成多束同波长光束，但分束立方更适用于具有分光需求的高精度设备和基础光路中。

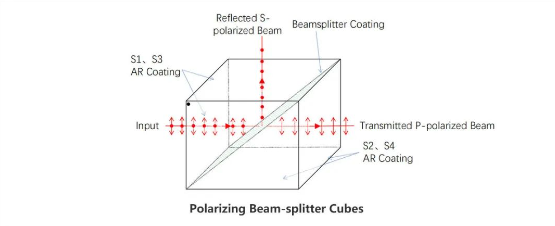

图1. 偏振分束立方原理图

然而除了棱镜、镀膜之外，分束立方的安装方式同样直接影响光路性能，包括分光效率、分光比精度和稳定性等。本文以LBTEK分束立方系列产品为例，系统解析主流安装方案， 让你做到任何场景都能从容选出最优的安装方式。（可下滑至文末直接get选型指南）

首先，我们从分束立方在安装上面临的三大核心挑战来进行剖析：

镀膜面应力损伤：分束立方的偏振分光膜层对机械应力敏感，安装施压过大即可能导致膜层微裂纹，造成消光比衰减。

角度校准：光束入射角度发生偏差时，偏振分束立方的偏振分离效率会大幅下降。在激光干涉仪等系统中，安装座的偏摆角调节精度要求极高。

振动抑制：环境振动易引发分束立方发生角位移漂移，当振动幅度过大时，会影响其分光效率。

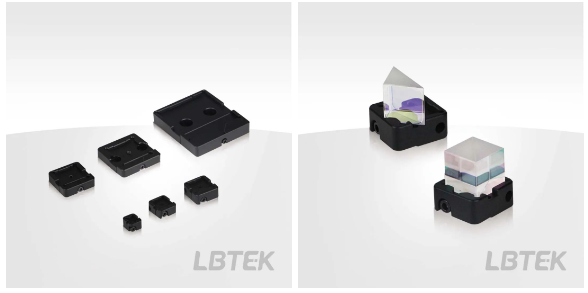

这些挑战要求安装方案兼具高自由度调节和机械稳定性。接下来，我们将介绍两大主流方案：棱镜安装架和同轴立方安装座。

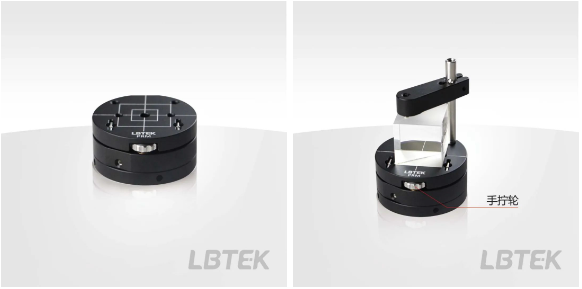

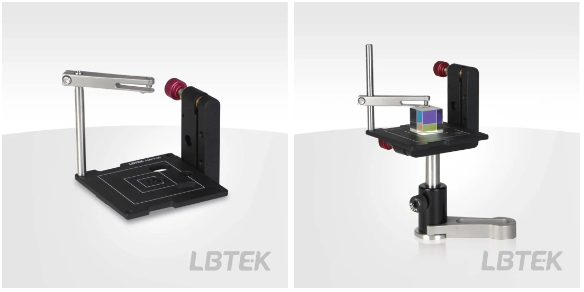

方案特点：适用于安装棱镜及分束立方，其主体由316 L不锈钢经热处理和去应力工艺制成，低热膨胀系数、高平整台面及整体刚性结构在温度变化下维持基准稳定性；配合不锈钢挠性压臂均匀分散夹持应力，保护分束立方的偏振膜层，支持最大夹持高度为60 mm；提供±4°俯仰和倾斜调节 、0.44°/转的高调节精度；支持左右手系及面朝上安装接杆。

适用场景：适用于超高长期稳定性、精密角度调节和可靠重复对准的光学系统设计。尤其适用于激光系统、光谱分析、计量检测等对热漂移敏感或需在苛刻环境下保持性能稳定的关键应用。其多功能平台和精密定位设计也适合搭建复杂的光机械组件。

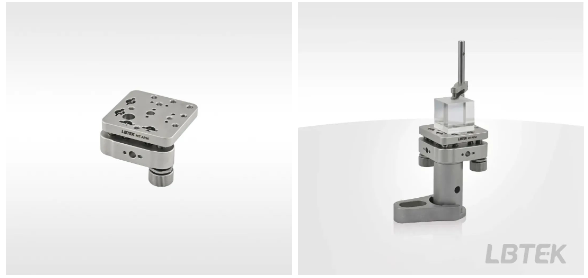

图7. 不锈钢平台调整架及配件

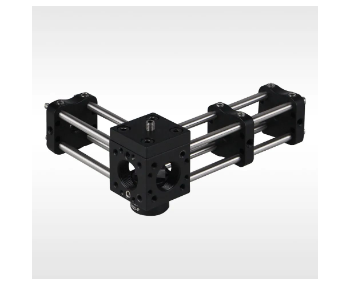

同轴分束立方安装系统目前有三种型号：16 mm、30 mm以及60 mm同轴系统。三种系统均基于模块化架构和同轴接口标准化（含M3/M4/M6与SM系列螺纹），通过通光优化设计和柔性锁紧机制解决分束立方安装的核心挑战，并依托转接扩展能力覆盖10 mm~66 mm尺寸范围，最终服务于紧凑型同轴光路的精密集成。此处以16mm同轴分束立方安装系统为例说明。

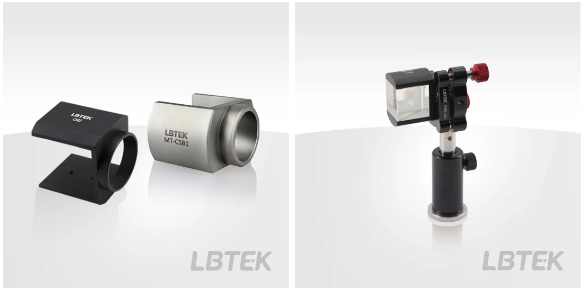

方案特点：压板与安装座模块化配合，通过面接触均匀施力结构固定分束立方，避免金属硬接触导致膜层微裂纹，降低点应力风险；支持360°旋转粗调，快速调整分束立方的水平方位角，初步对齐光束方向，采用中心通孔设计，确保光束严格沿同轴光路中心传输，结合同轴系统自身的几何约束，减少俯仰/偏摆偏差。可通过多种接口（M2.5/M3/M4/SM05）无缝集成至16 mm同轴光路，规避因多次拆卸重装导致的应力反复和角度偏移风险。

适用场景：通过在16 mm同轴光路中实现分束立方的快速固定、粗调对准及无损锁紧，构建紧凑型同轴光路，例如需要引入/转向光束、安装小型分光或反射元件的微流控检测、传感器内部光路、空间受限的精密仪器等；其多接口设计实现模块化快速拆装能力，提供了高度的系统集成扩展性，显著提升实验效率。

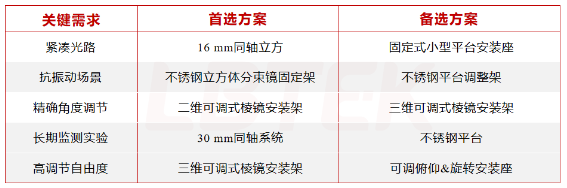

根据以上场景需求和方案搭配， 小麓为你整理好了最全的分束立方安装选型指南，同时也为你准备好了对应的备选方案：

通过匹配具体元件尺寸、调节自由度、环境要求三大维度，可精准锁定最优安装方案，确保分束立方性能最大化释放。
